Коаксиальный кабель

Коаксиальный кабель 50 Ом соединяет базовую станцию, репитер или радиостанцию с антенной и раздаёт сигнал по распределённой системе. От кабеля зависит, сколько мощности дойдёт до антенны: затухание растёт с частотой и длиной трассы, поэтому на длинных трассах берут более толстый фидер.

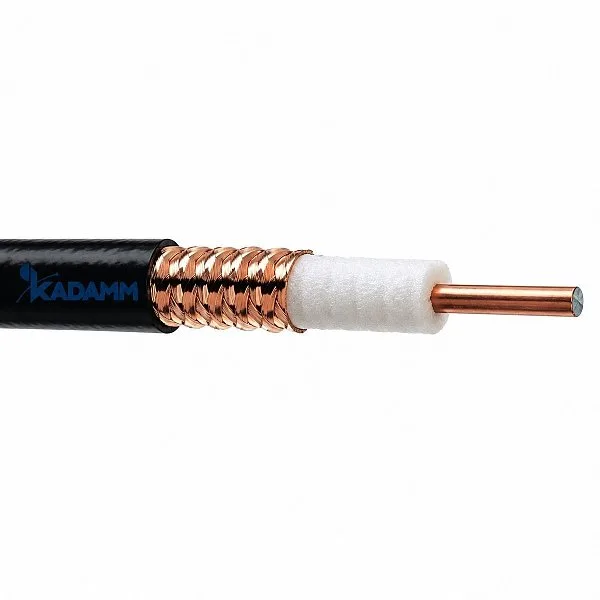

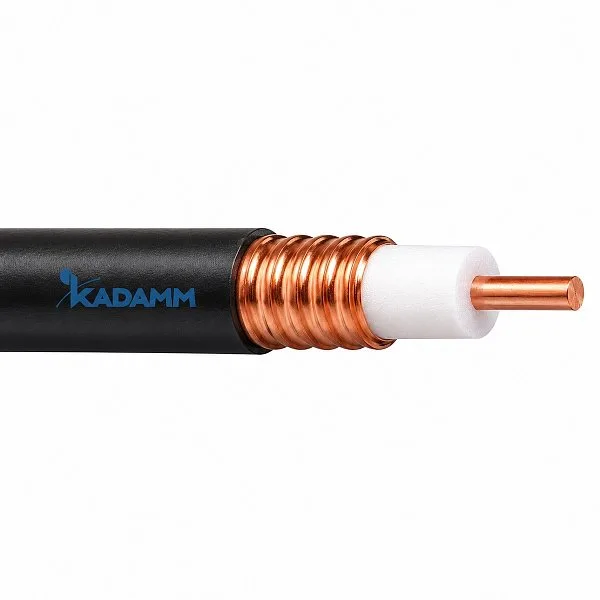

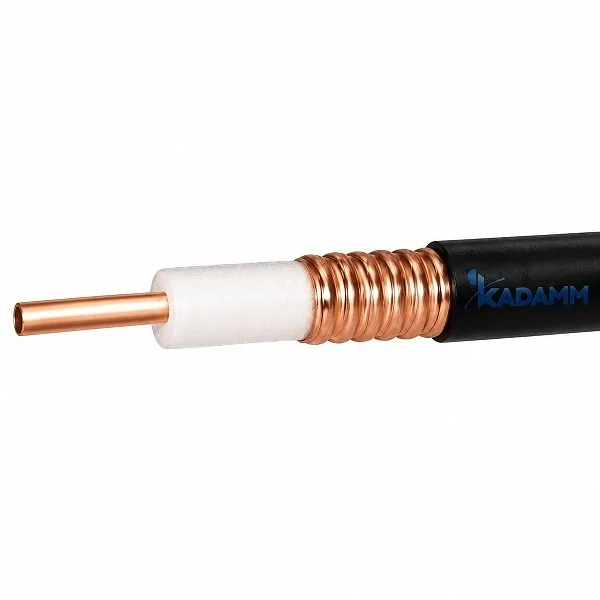

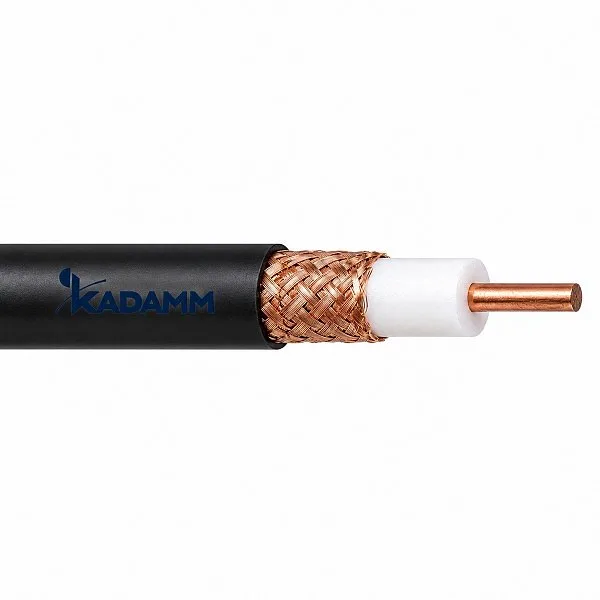

В разделе — фидерные кабели 1/2", 7/8" и 1-1/4" для трасс базовых станций и DAS и гибкий радиочастотный кабель RG8 для коротких соединений и монтажа в помещениях.

Модели раздела

Где применяют

• Трассы от аппаратной до антенн базовой станции на мачте и кровле.
• Магистраль распределённой антенной системы внутри здания.
• Подключение радиостанций, репитеров и измерительного оборудования.

Как выбрать коаксиальный кабель 50 Ом

• Толщину кабеля выбирают по длине трассы и частоте: чем выше диапазон и длиннее трасса, тем толще фидер. Потери трассы считают по затуханию кабеля на рабочей частоте, умноженному на длину.
• Проверьте максимальную рабочую частоту кабеля: она должна быть выше верхней частоты системы, включая 5G.
• Радиус изгиба при монтаже — не меньше указанного в таблице: перегиб меняет волновое сопротивление и даёт отражения.
• Разъёмы и инструмент для разделки берут под конкретный кабель: у фидеров разных калибров разные посадочные размеры.
