Параболические антенны
Подбор параметров
Зеркальные параболические антенны сверхширокополосные двухполяризационные KADAMM АПР-СШ-2П
KADAMM · Параболические антенны
Параболическая (зеркальная) антенна фокусирует энергию облучателя отражателем и даёт самый высокий коэффициент усиления при узком луче. Её выбирают для дальних трасс и измерений, где рупор уже не даёт нужного усиления.
В разделе — прямофокусные зеркала линейной, двойной и круговой поляризации, антенны Кассегрена, в том числе моноимпульсные, сверхширокополосные зеркала, антенны кольцевого фокуса и облучатели.
Коротко о разделе: 4 модели KADAMM, 16 серий СВЧ, частоты 0,4–112 ГГц, усиление 12–23 дБ(и).
Модели раздела
| Модель | Частоты | Усиление | Разъём |
|---|---|---|---|

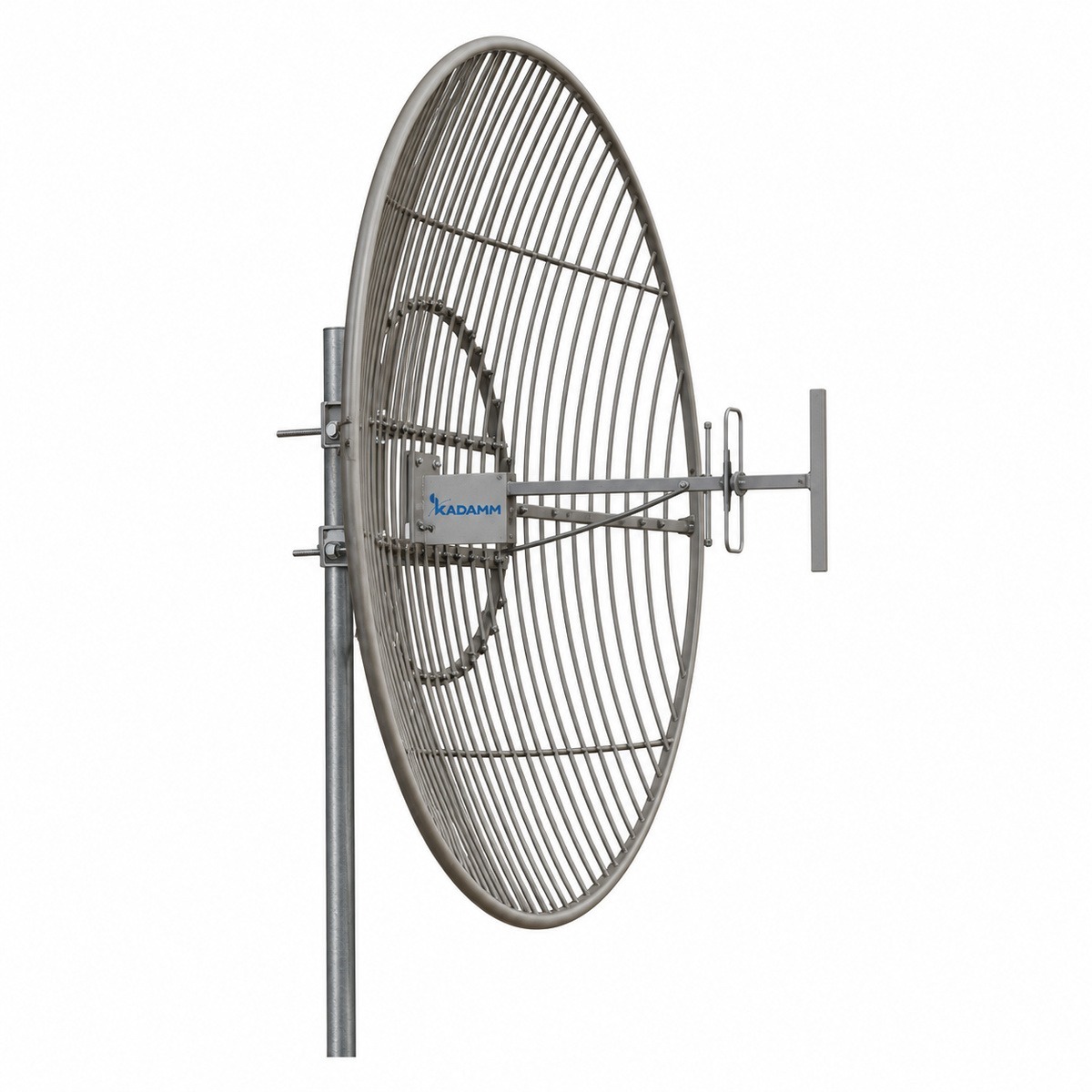

| KADAMM APB-0410 | 400–960 МГц | 14–20 | N |

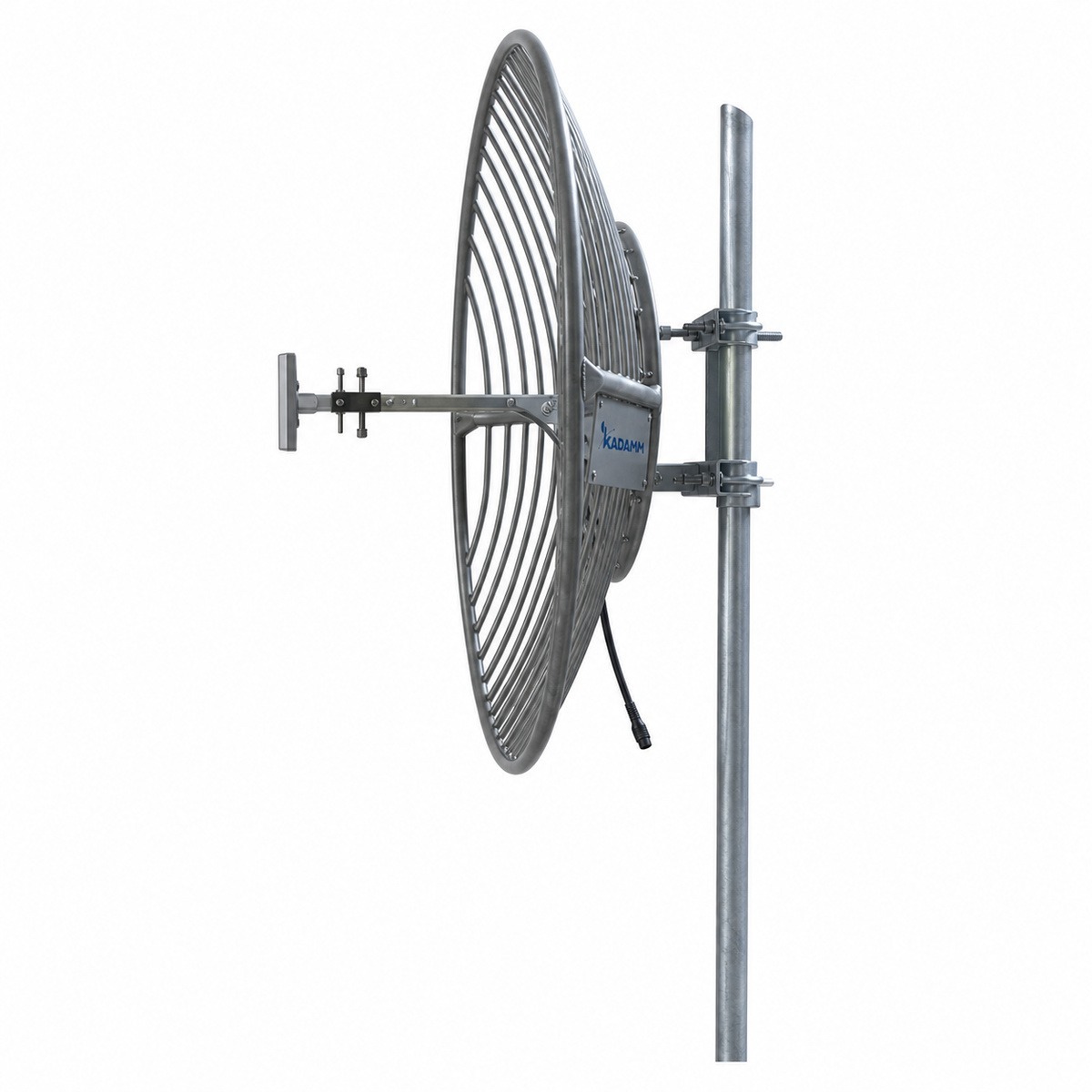

| KADAMM APB-1116 | 1080–1550 МГц | 12–26 | N |

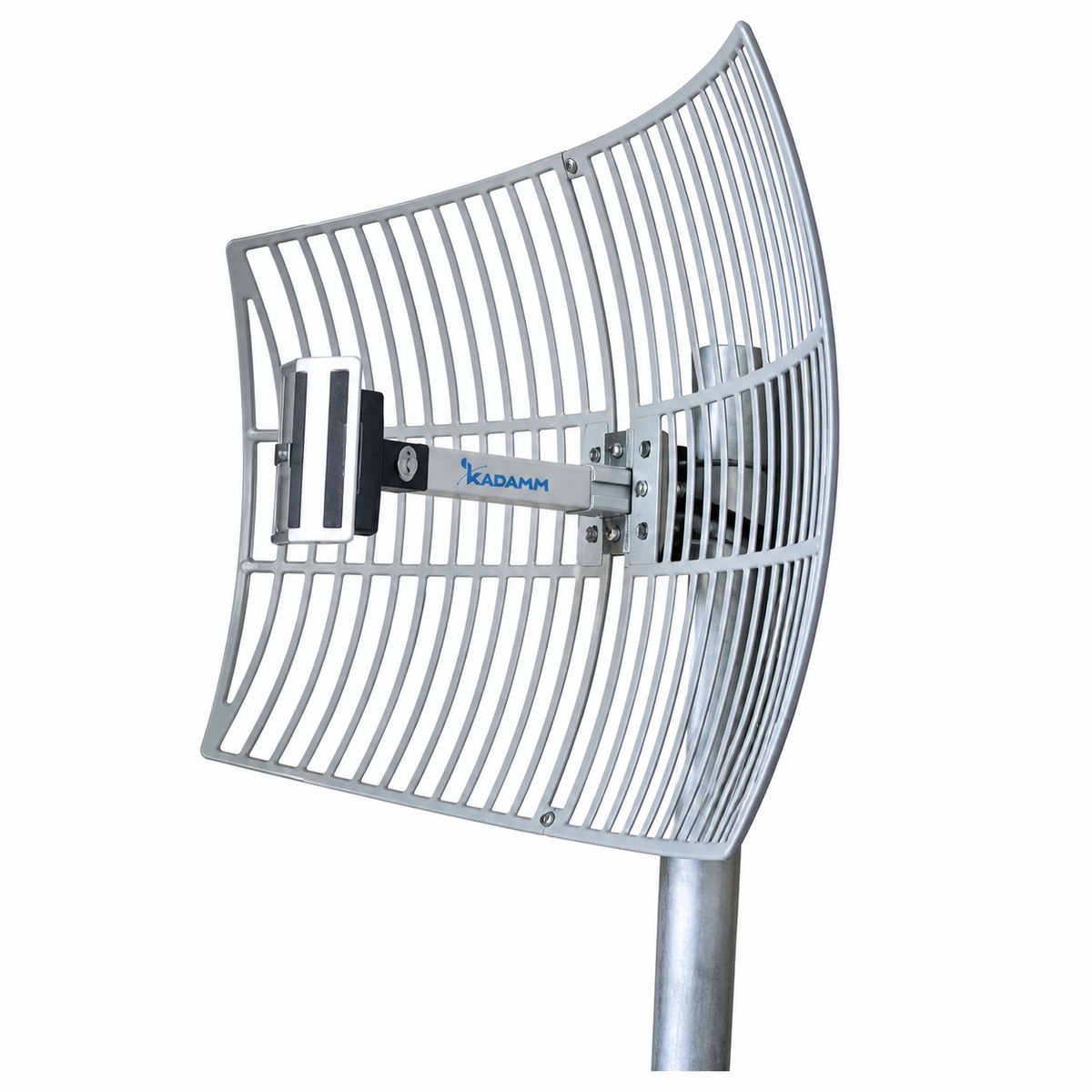

| KADAMM APB-2425 | 2400–2500 МГц | 15–27 дБи | N |

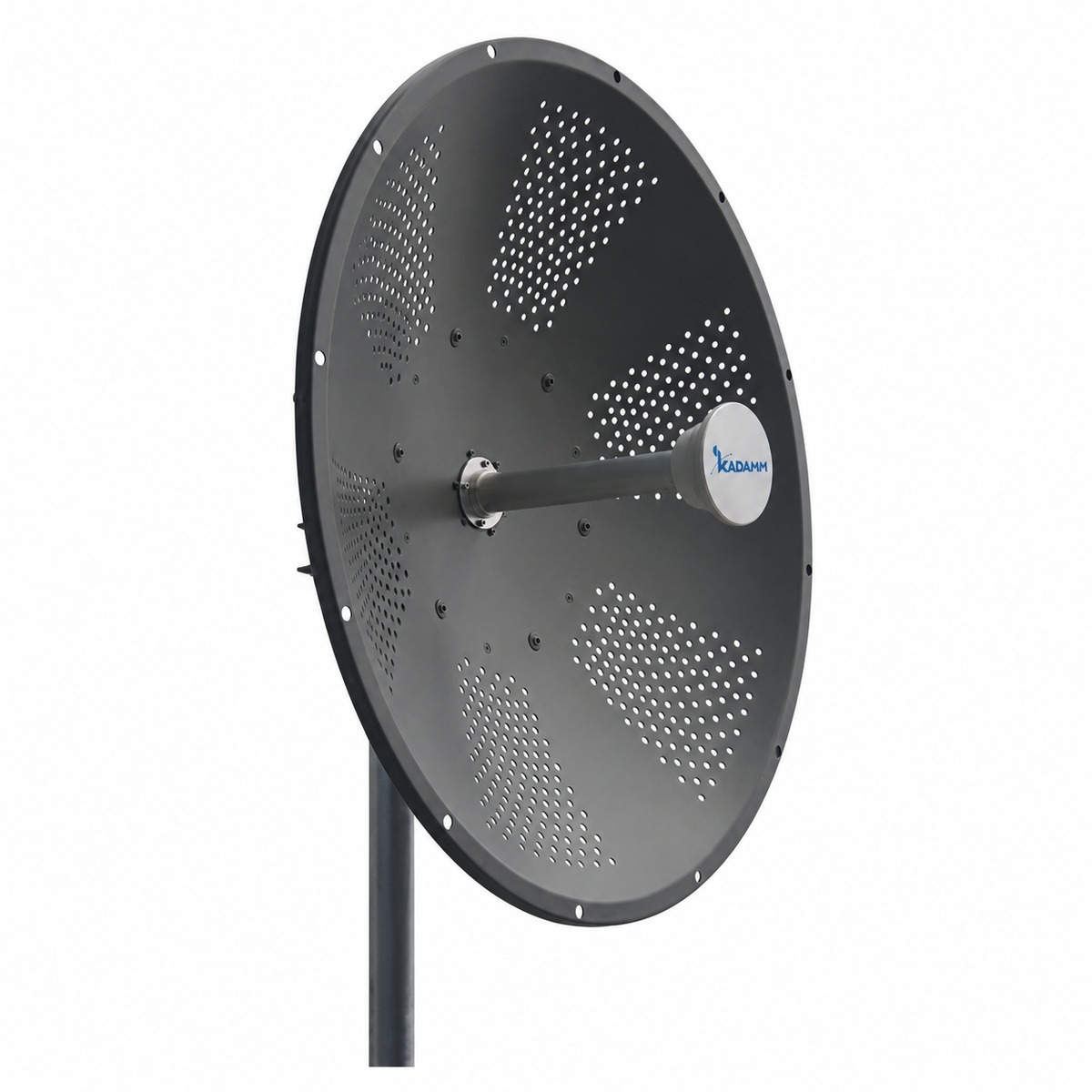

| KADAMM APB-4971 | 0–7125 МГц | 23–34 дБи | N |
| KADAMM АПР-ПФ-ЛП | 960 МГц – 40 ГГц | 18 моделей | N |
| KADAMM АПР-ПФ-2П | 960 МГц – 40 ГГц | 18 моделей | N |
| KADAMM АПР-ПФ-КП | 960 МГц – 40 ГГц | 19 моделей | по таблице исполнений |
| KADAMM АПР-ПФ-2КП | 960 МГц – 40 ГГц | 18 моделей | по таблице исполнений |

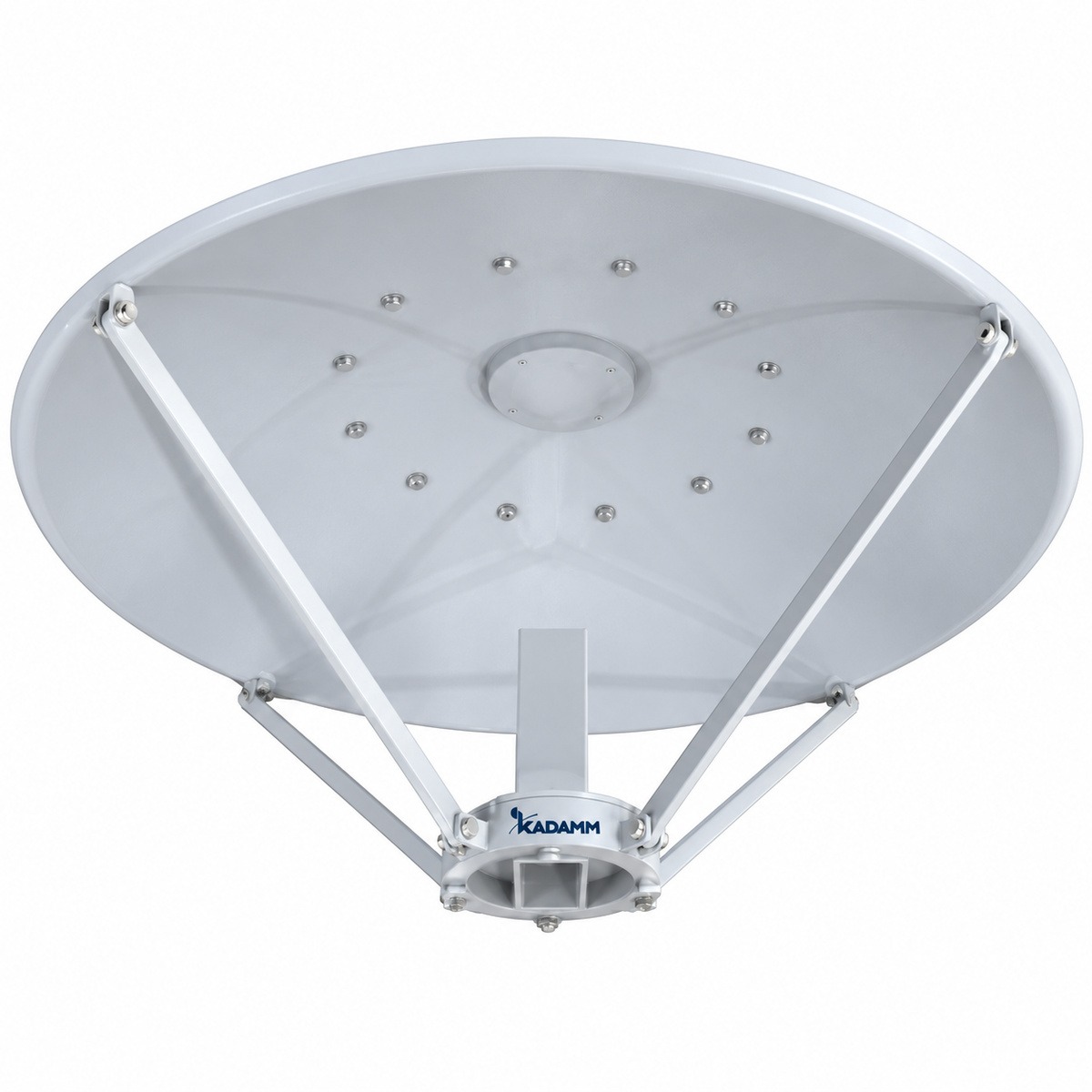

| KADAMM АПР-СШ | 1 – 18 ГГц | 4 модели | N |

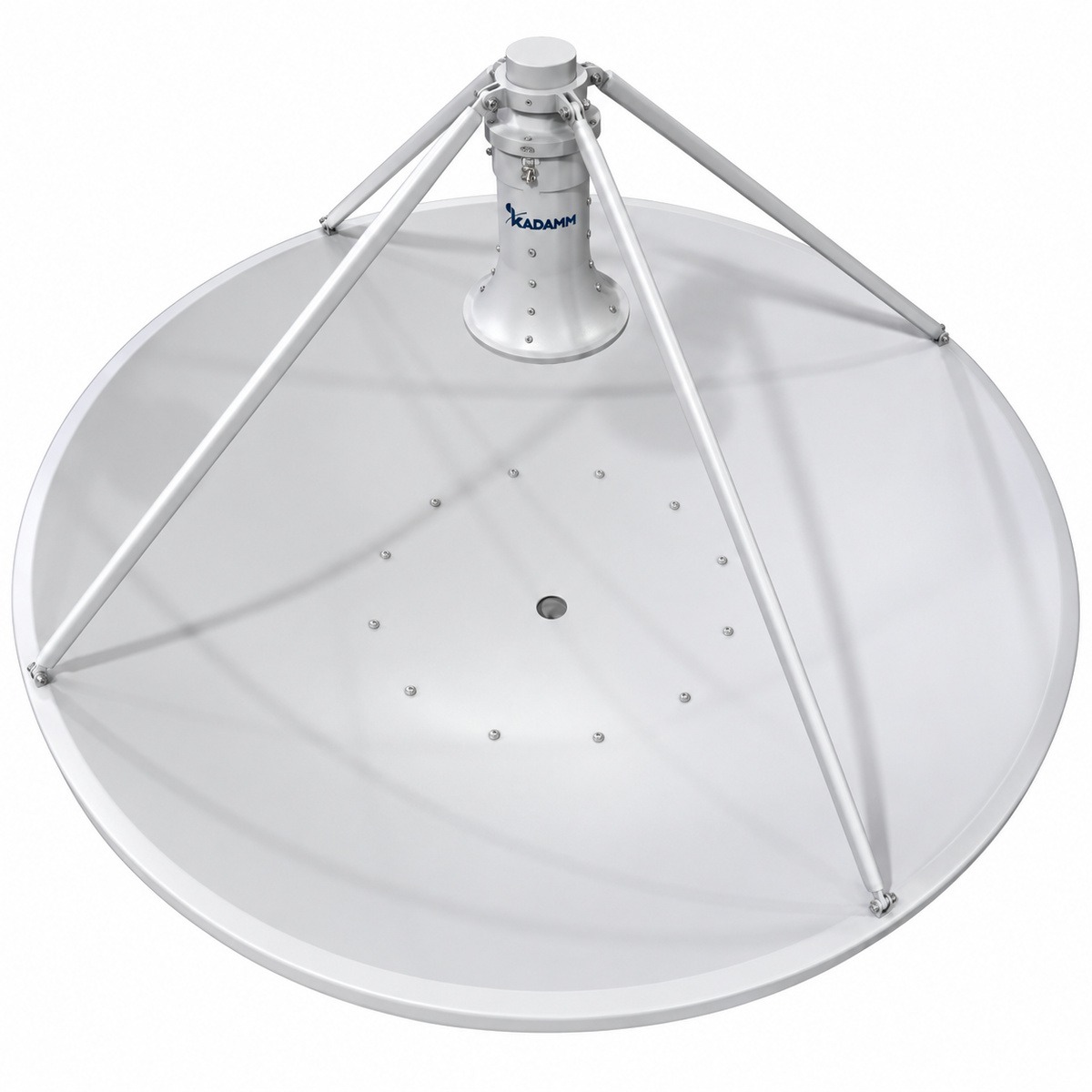

| KADAMM АПР-СШ-2П | 1 – 18 ГГц | 6 моделей | N |

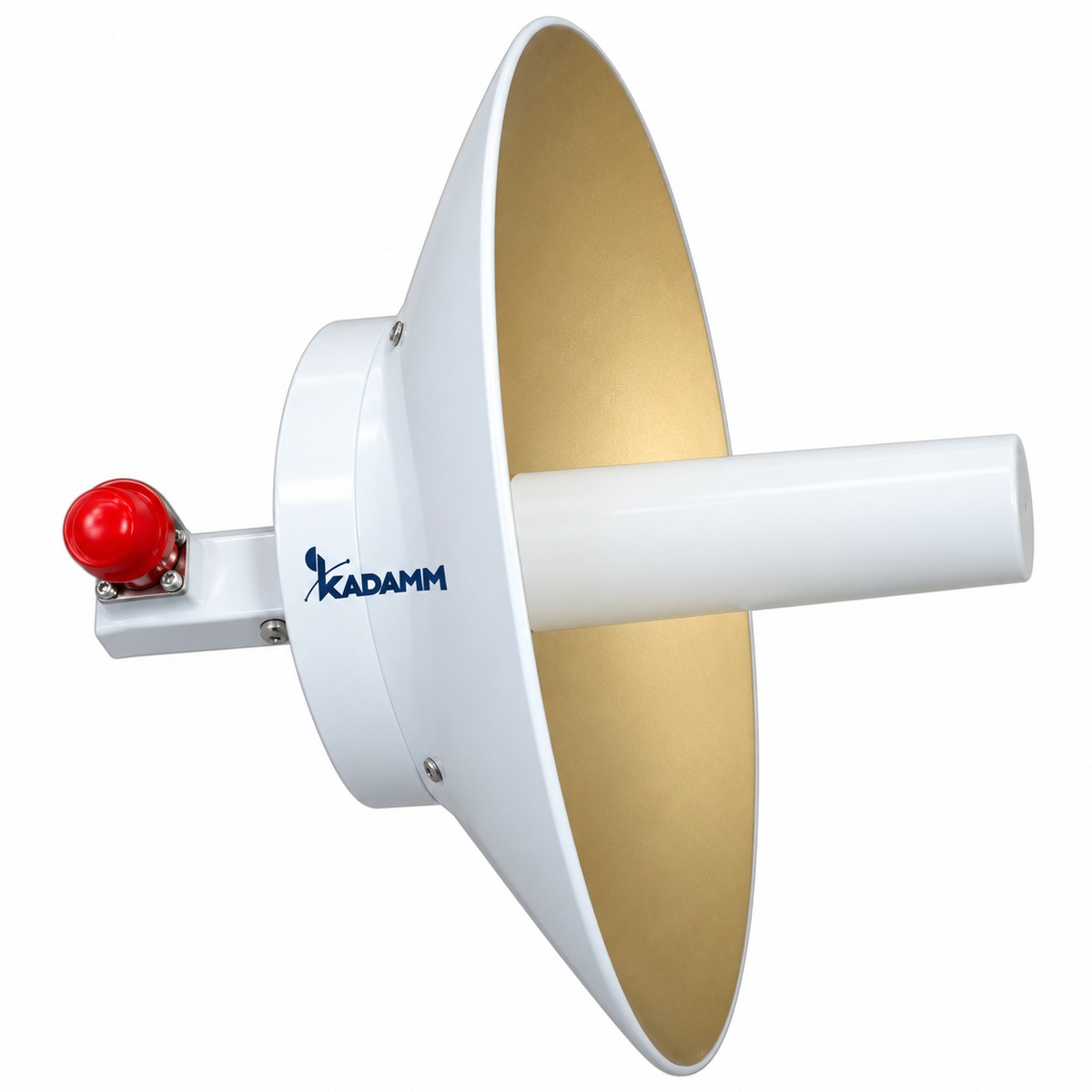

| KADAMM АПР-ПФ-I | 960 МГц – 40 ГГц | 45 моделей | N |

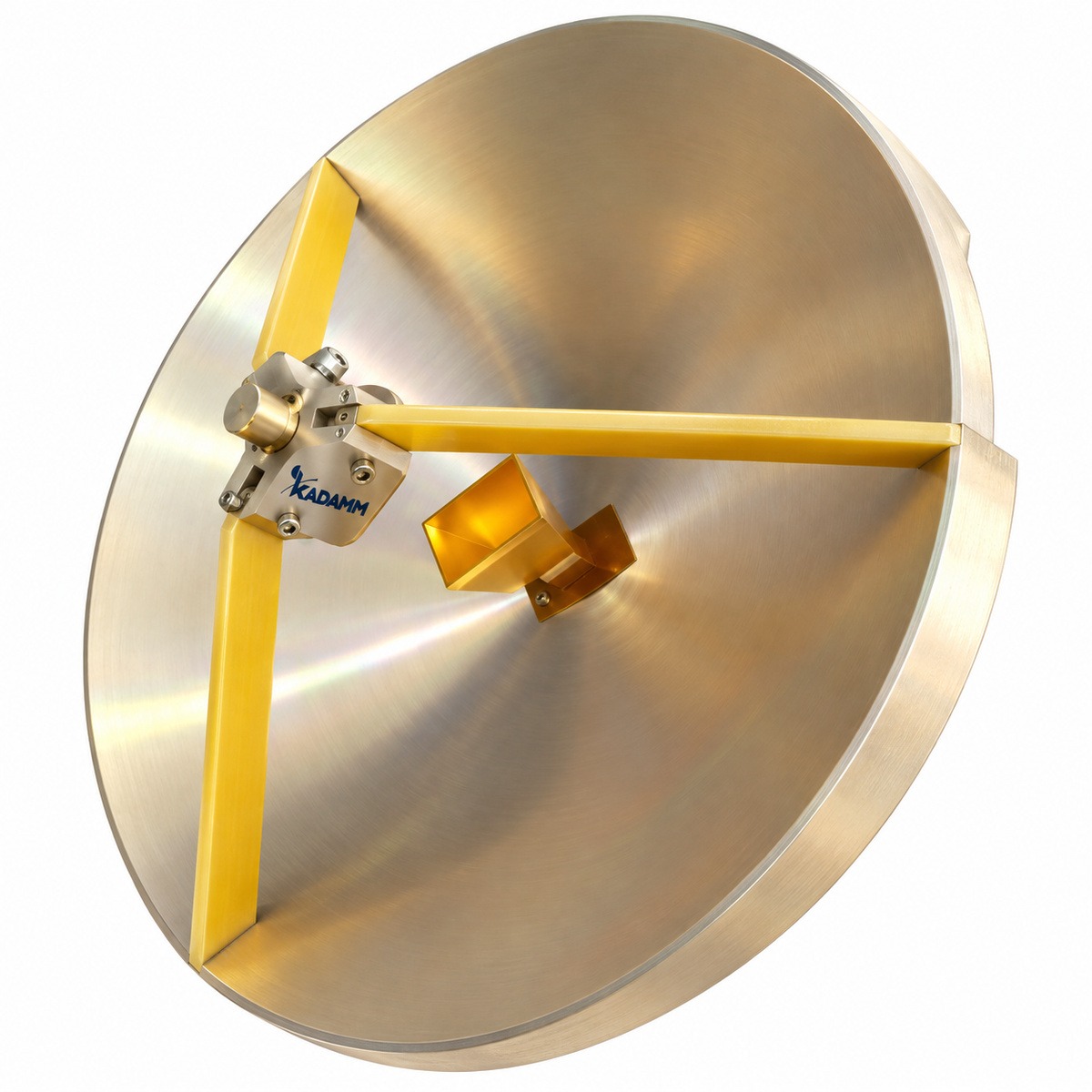

| KADAMM АПР-КС-ЛП | 8,2 – 112 ГГц | 12 моделей | N |

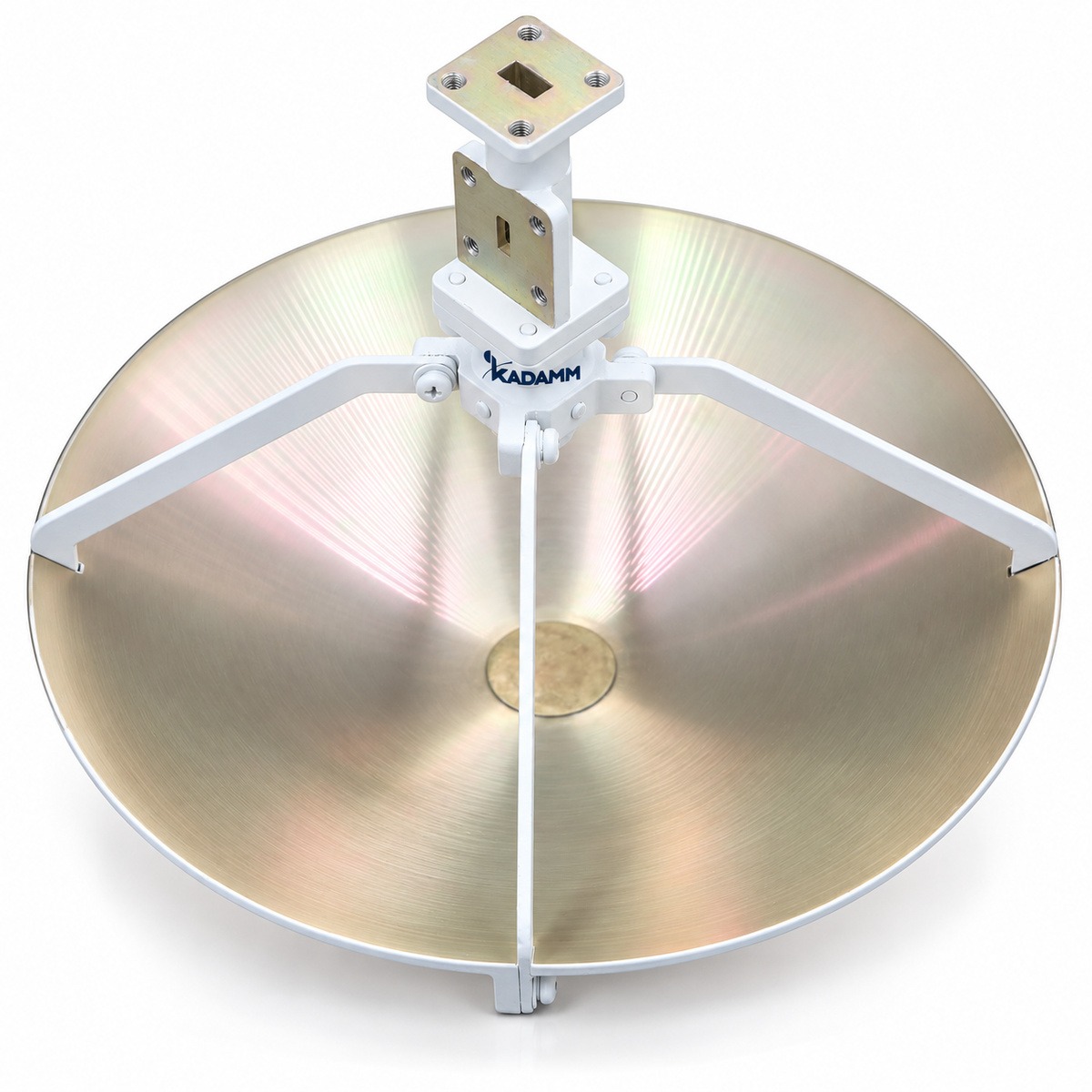

| KADAMM АПР-КС-2П | 8,2 – 40 ГГц | 7 моделей | N |

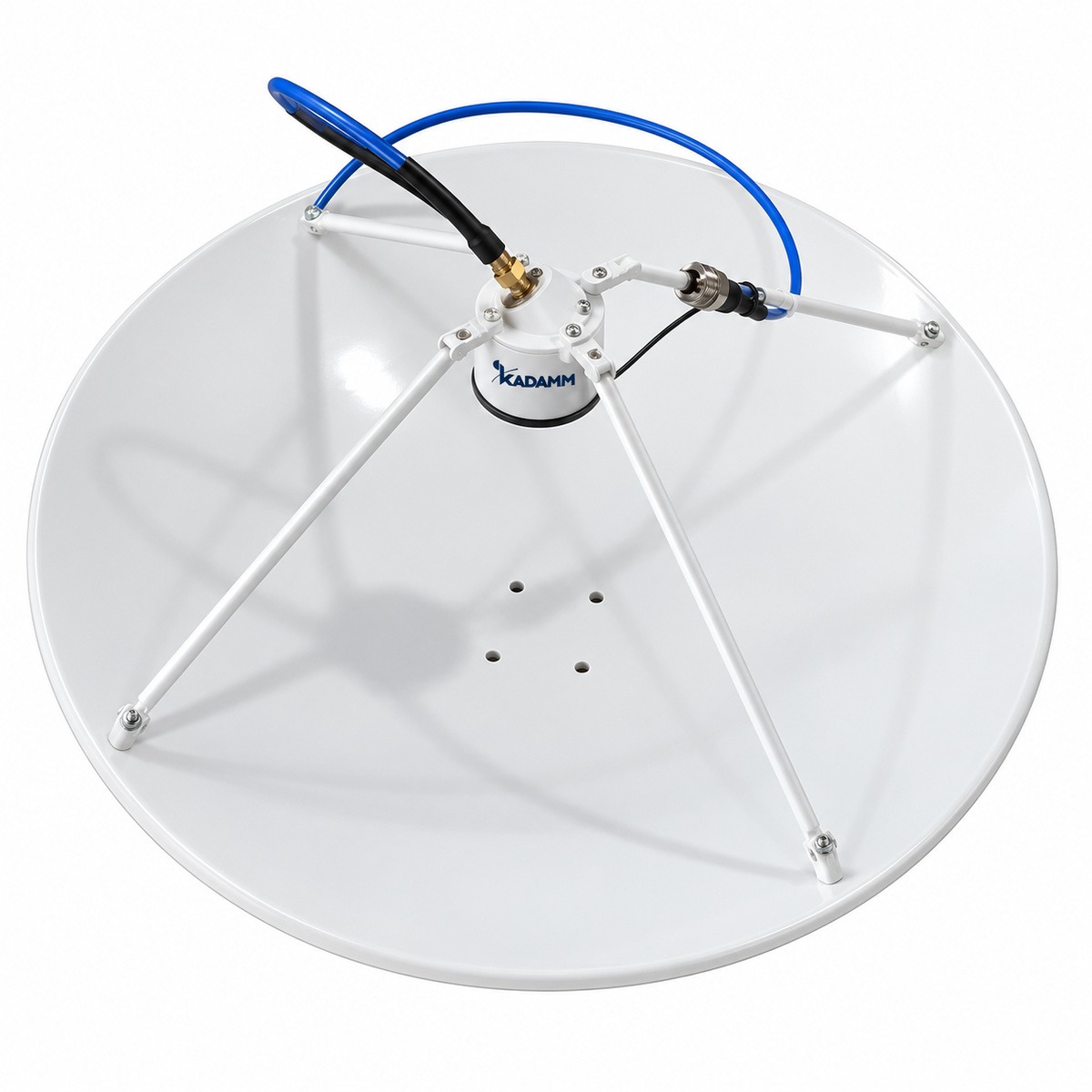

| KADAMM АПР-КС-КП | 8,2 – 40 ГГц | 7 моделей | N |

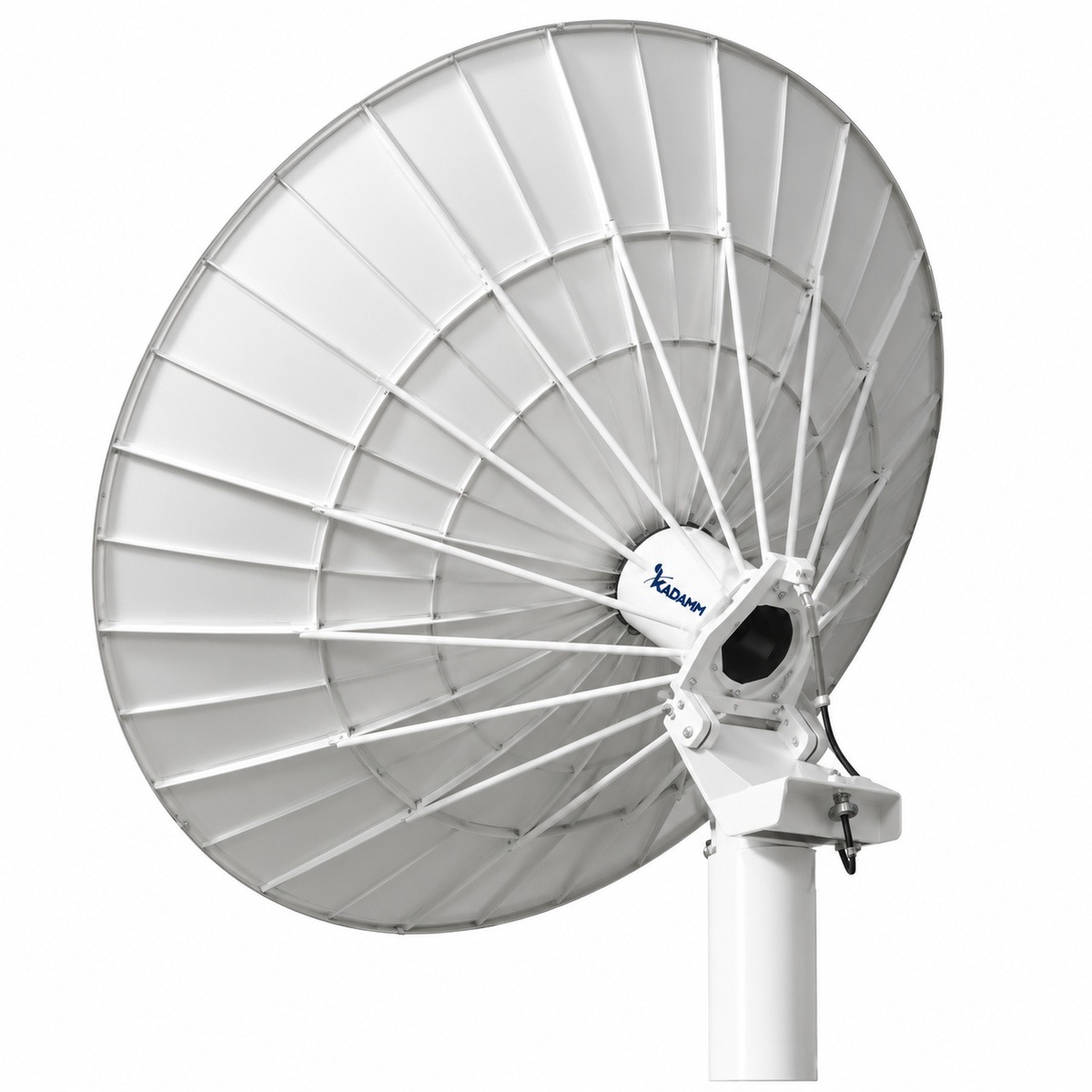

| KADAMM АПР-КС-2КП | 8,2 – 40 ГГц | 7 моделей | N |

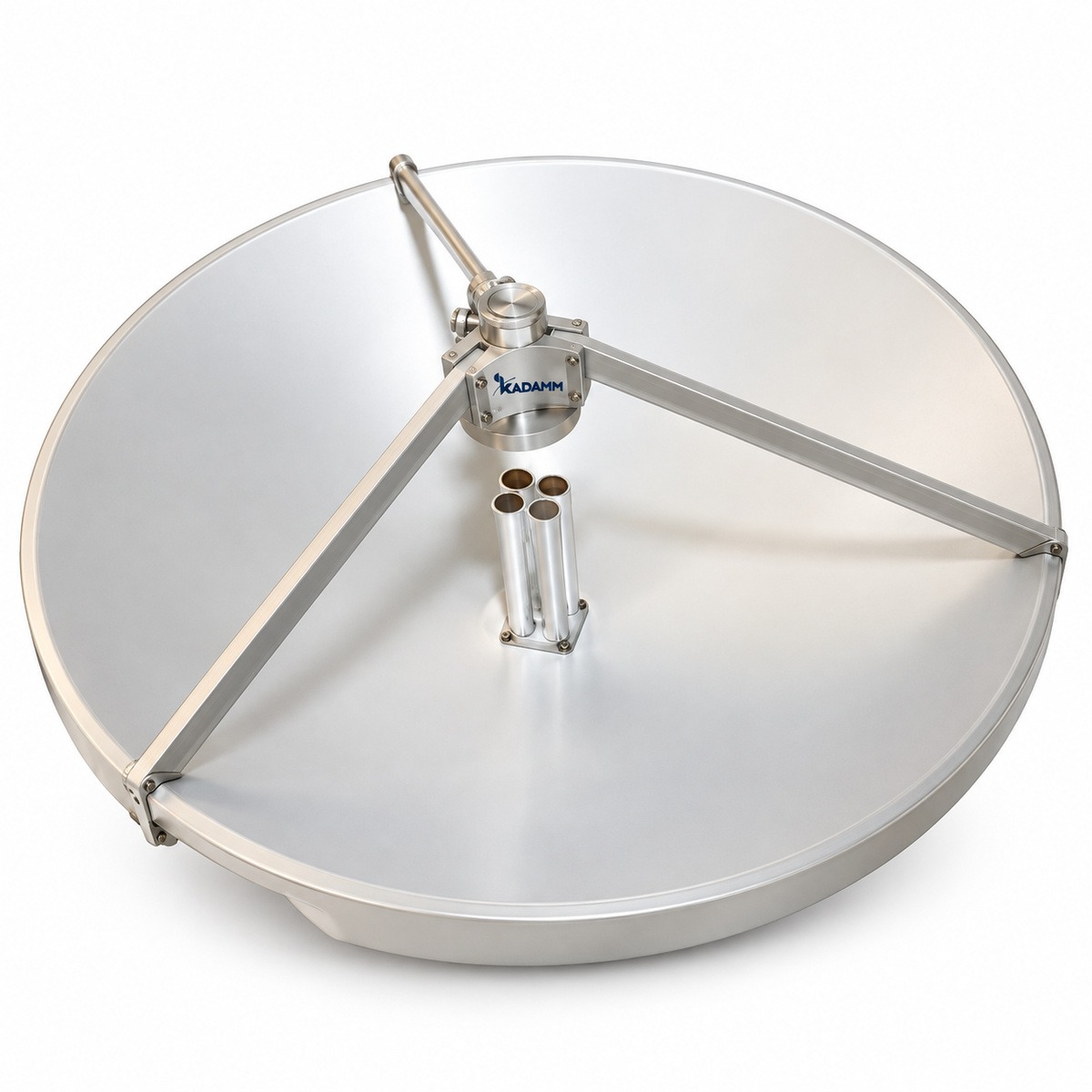

| KADAMM АПР-КС-МИ | 8,2 – 40 ГГц | 7 моделей | N |

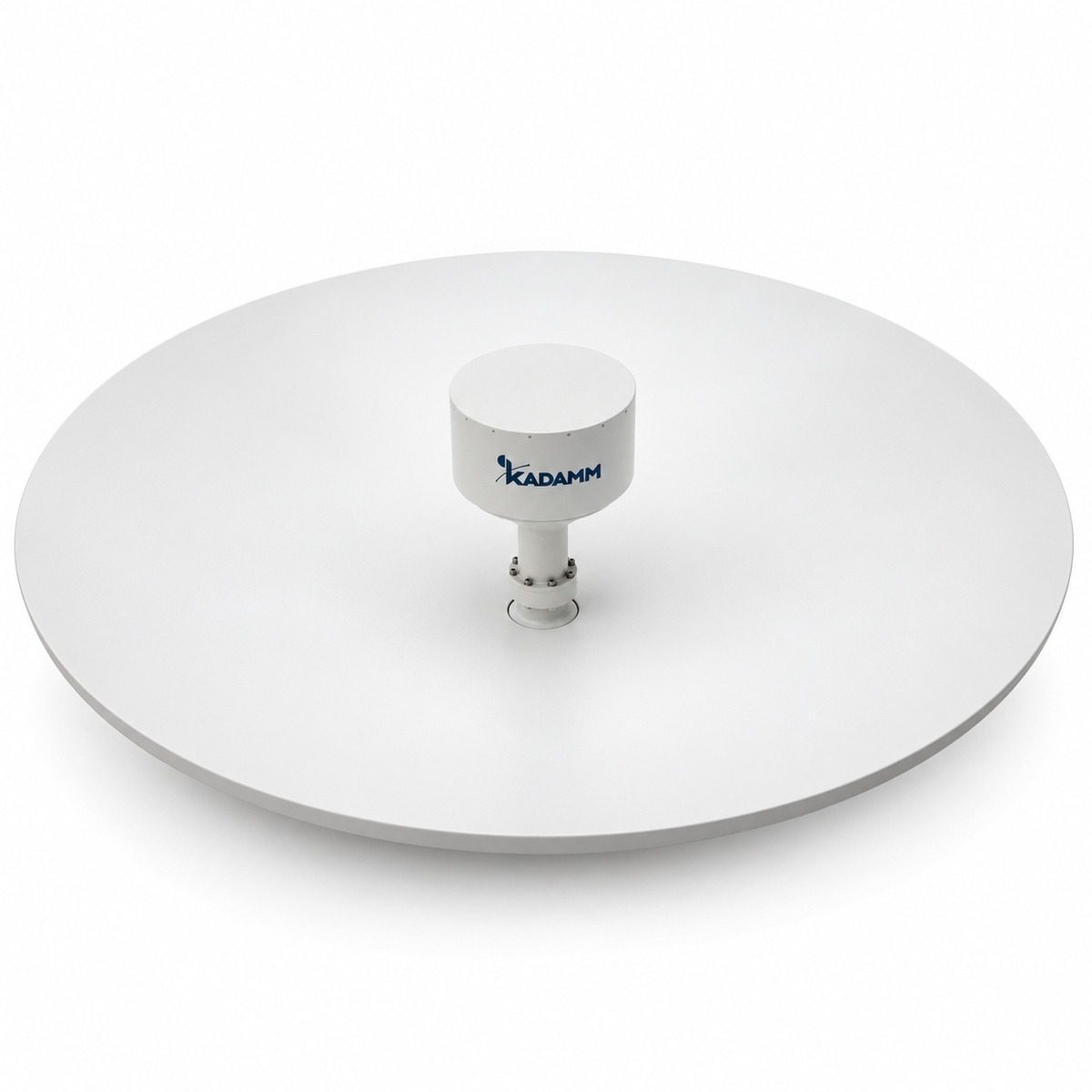

| KADAMM АПР-КФ | 6,57 – 18 ГГц | 7 моделей | по таблице исполнений |

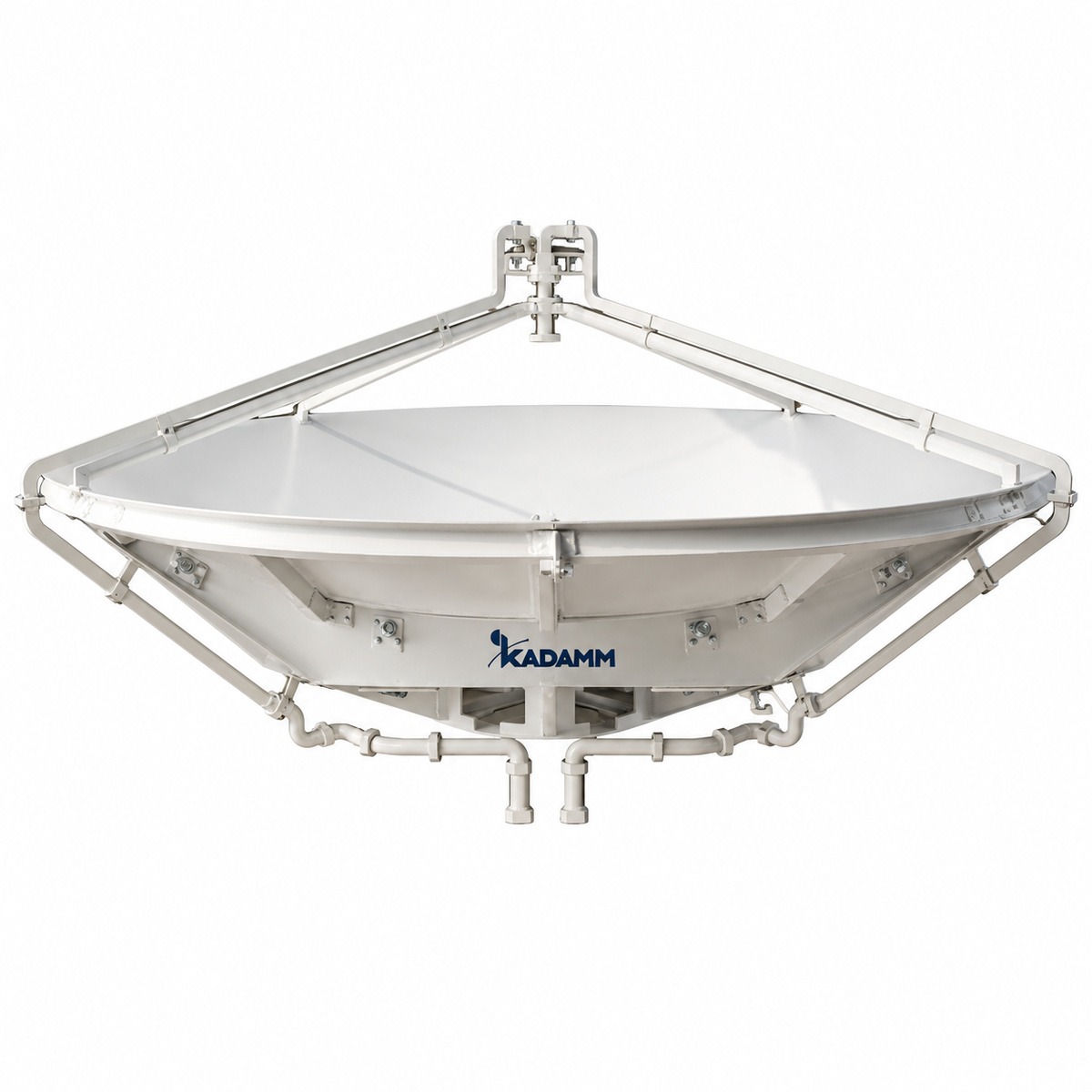

| KADAMM АПР-МРЛ | 5,3 – 94,1 ГГц | 12 моделей | по таблице исполнений |

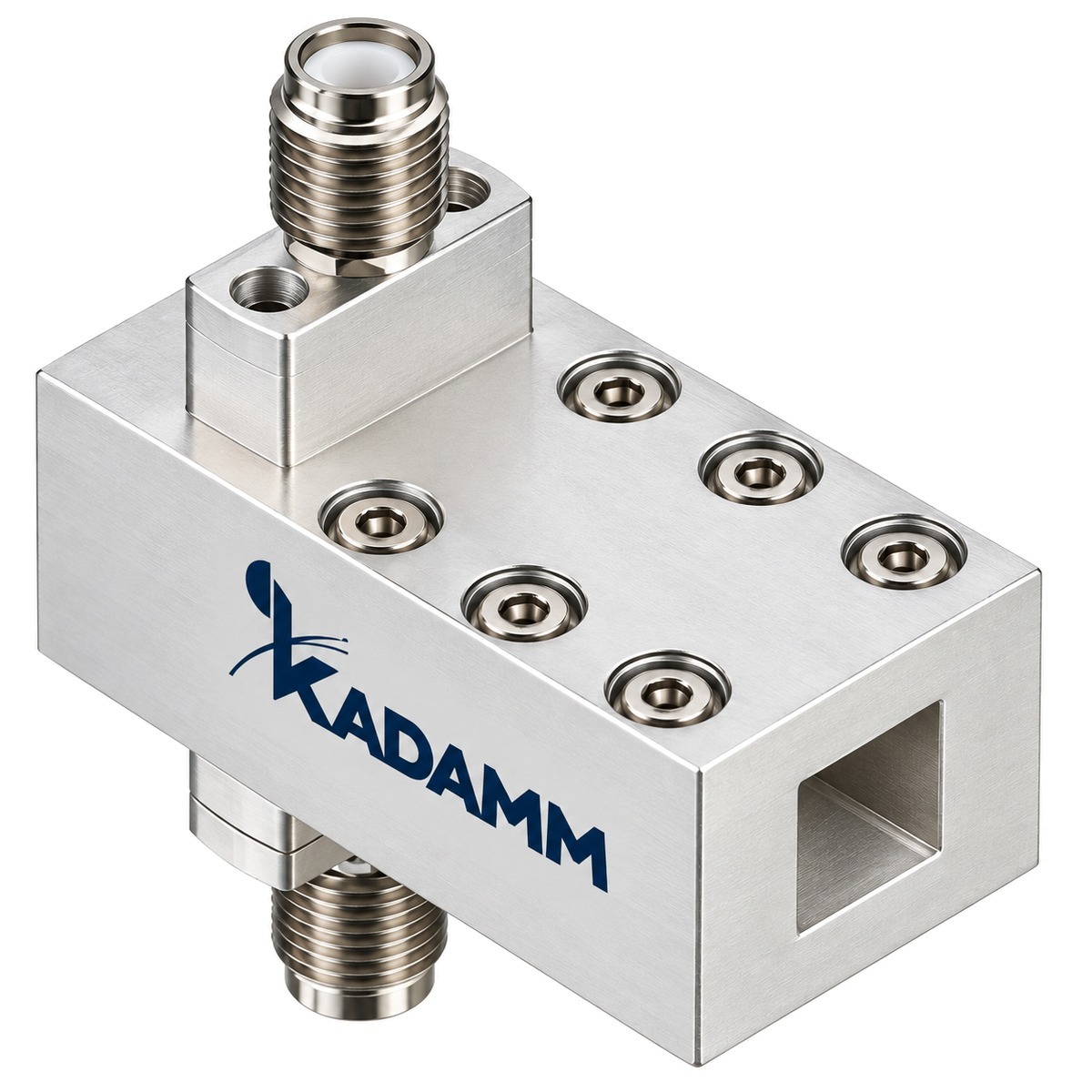

| KADAMM ОБЛ | 26,5 – 75 ГГц | 3 модели | по таблице исполнений |

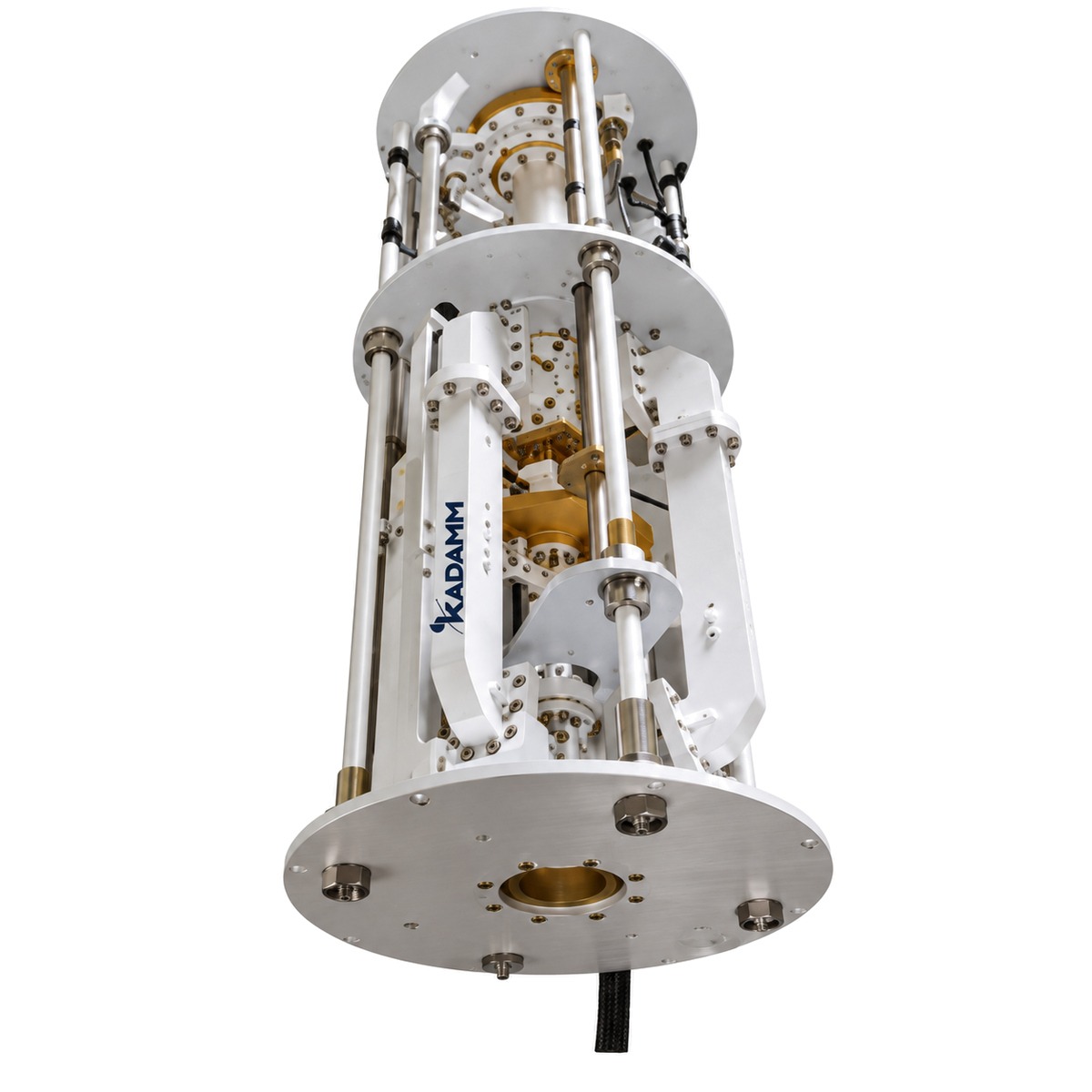

| KADAMM ОБЛ-С | 3,4 – 31 ГГц | 4 модели | по таблице исполнений |
Где применяют
- Дальние измерительные трассы и испытания на полигонах.
- Спутниковые и радиорелейные линии, радиомониторинг.
- Метеорологические и измерительные радиолокаторы.
Как выбрать параболическую антенну
- Диаметр зеркала выбирают по нужному усилению: удвоение диаметра прибавляет около 6 дБ.
- Схема Кассегрена короче прямофокусной и удобнее для подключения облучателя сзади.
- Поляризацию и облучатель подбирают вместе — облучатель задаёт диапазон и поляризацию всей антенны.
- Разъём выбирают под кабель и оборудование: в разделе есть исполнения с N и по таблице исполнений.
Смежные разделы
Рупорные антенныОпорно-поворотные устройства для антенн (ОПУ)Поляризаторы, OMT и вращающиеся сочленения
Производитель KADAMM (КАДАММ): подберём зеркальную антенну и облучатель под вашу трассу — info@kadamm.com, 8-499-213-05-16.
