KADAMM · Коллинеарная всенаправленная антенна для стационарной радиостанции

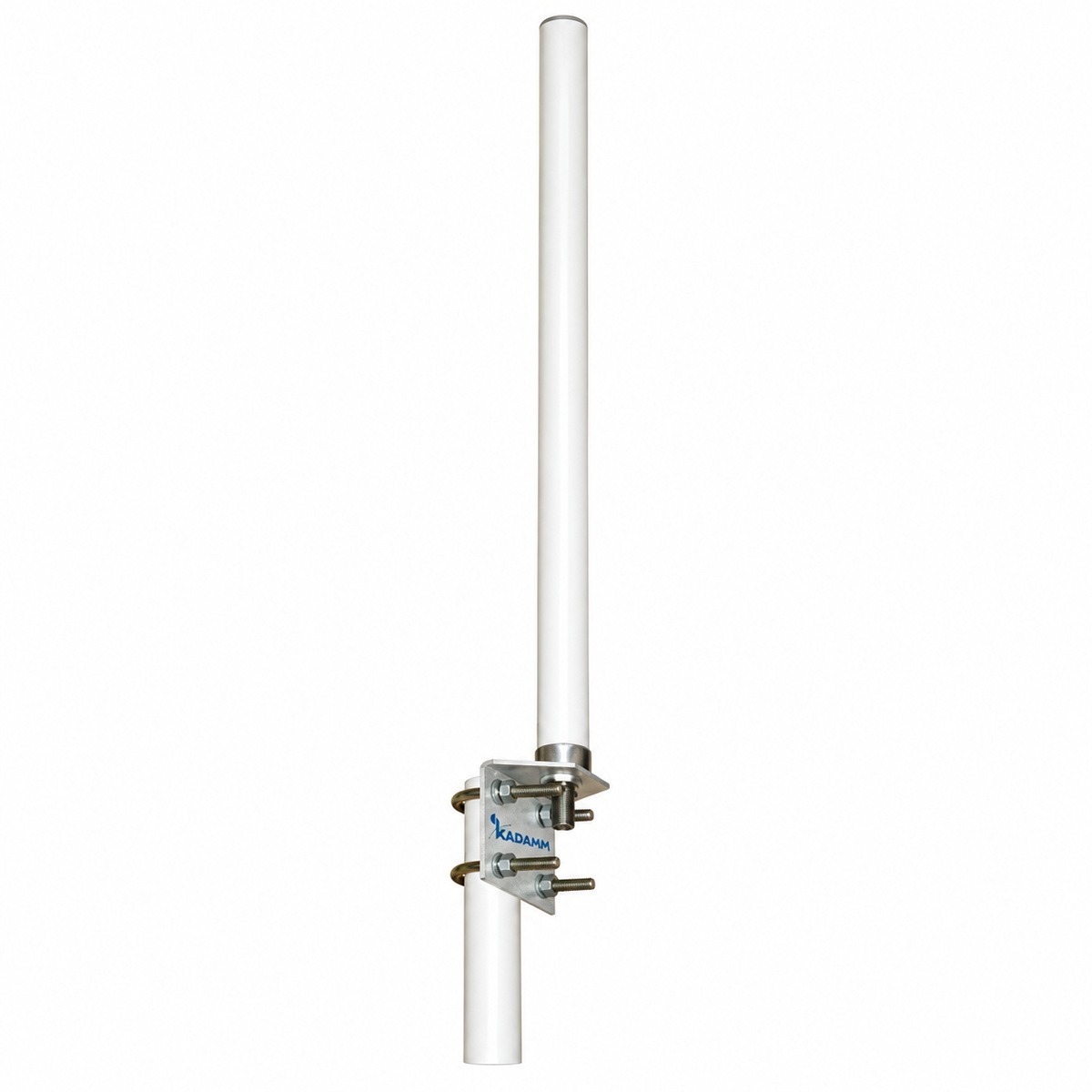

KADAMM AC-1305 — коллинеарная всенаправленная антенна для стационарной радиостанции: 1350–1500 МГц, усиление 5 дБи.
1350–1500 МГц
Диапазон
5 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
900 мм
Высота
О модели
Рабочий диапазон KADAMM AC-1305 — 1350–1500 МГц. Усиление 5 дБи у KADAMM AC-1305 — широкая диаграмма и ровное покрытие вблизи точки установки. Диаграмма круговая: KADAMM AC-1305 одинаково работает во все стороны по горизонтали.
Поляризация — вертикальная. Разъёмы: 1×N.
На что смотреть при подборе
Полоса 1350–1500 МГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для AC-1305.
Усиление 5 дБиДля KADAMM AC-1305 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
Луч 360°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM AC-1305.
КСВН ≤1,5Согласование KADAMM AC-1305 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 100 ВтПредел для KADAMM AC-1305 на один порт; суммарную мощность передатчиков сверяйте с ним.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1350–1500 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Высота | 900 мм |
Вопросы по модели
На каких частотах работает KADAMM AC-1305?
Рабочий диапазон AC-1305 — 1350–1500 МГц.
Какое усиление у KADAMM AC-1305?
Коэффициент усиления AC-1305 — 5 дБи. Ширина луча по горизонтали — 360°.
Какой разъём у KADAMM AC-1305?
У AC-1305 — 1×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Есть ли документы на KADAMM AC-1305?
Для AC-1305 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM AC-1305 под ваш объект
