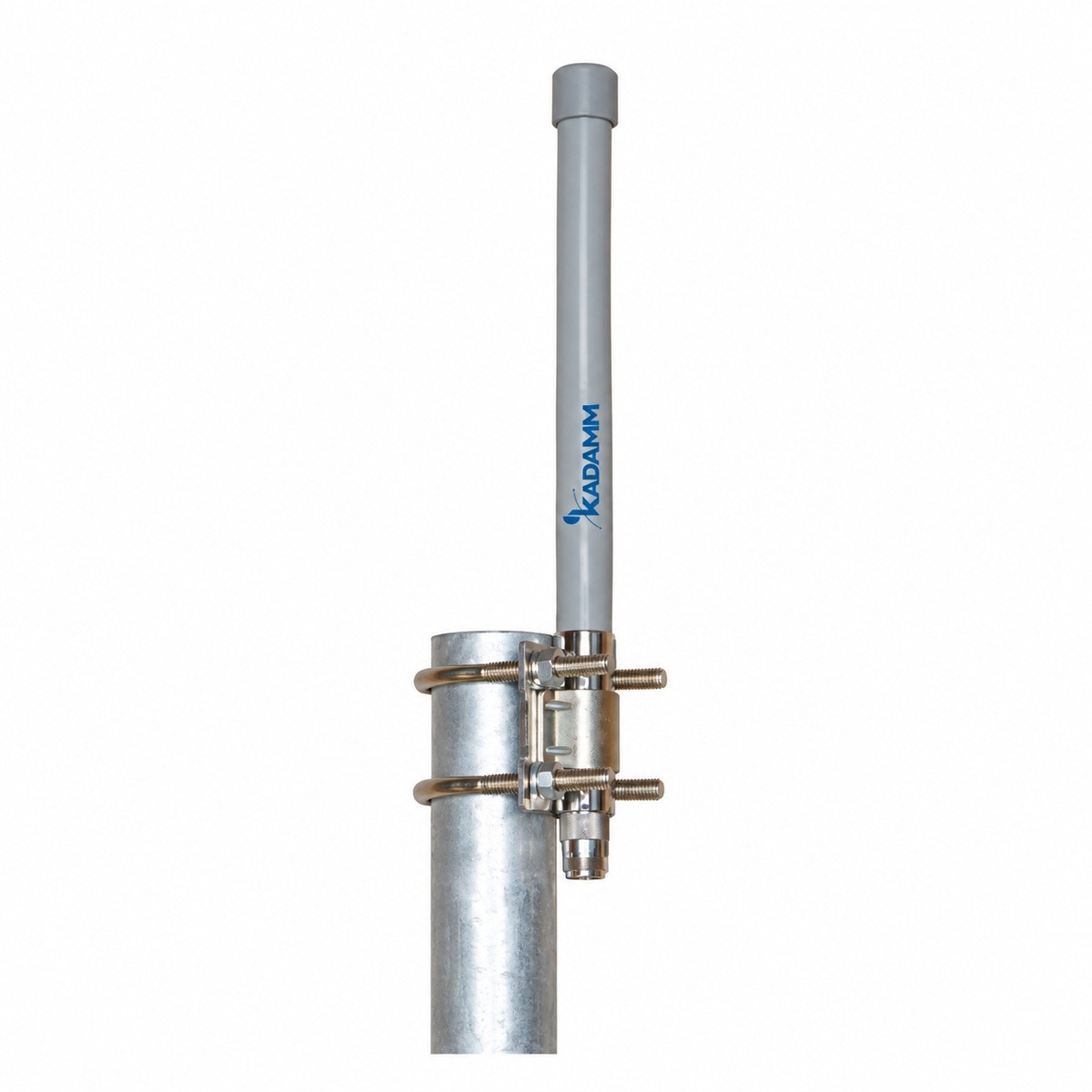

KADAMM AC-2510 — всенаправленная коллинеарная антенна 2500–2700 МГц, 10 дБи

Name: KADAMM AC-2510 — всенаправленная коллинеарная антенна 2500–2700 МГц, 10 дБи
Brand: КАДАММ
SKU: AC-2510

Производитель:КАДАММ

Артикул: AC-2510

Техническое описание KADAMM AC-2510

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Коллинеарная всенаправленная антенна для стационарной радиостанции

Коллинеарная всенаправленная антенна для стационарной радиостанции от производителя KADAMM (КАДАММ) — KADAMM AC-2510; 2500–2700 МГц, усиление 10 дБи.

2500–2700 МГц

Диапазон

10 дБи

Усиление

360°

Диаграмма (Г)

Вертикальная

Поляризация

1×N

Разъёмы

750 мм

Высота

О модели

Полоса 2500–2700 МГц у KADAMM AC-2510 перекрывает LTE 2600 — на этих частотах модель и применяют. При усилении 10 дБи модель AC-2510 подходит для зоны средней протяжённости. По горизонтали KADAMM AC-2510 светит на 360°, выделенного направления нет.

Поляризация — вертикальная. Разъёмы: 1×N.

Масса — 0,55 кг.

На что смотреть при подборе

Полоса 2500–2700 МГцПроверьте, что частоты вашей системы лежат внутри полосы AC-2510 с запасом по краям.

Усиление 10 дБиДля KADAMM AC-2510 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.

Луч 360°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM AC-2510.

КСВН ≤1,5Согласование KADAMM AC-2510 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

Мощность 100 ВтПредел для KADAMM AC-2510 на один порт; суммарную мощность передатчиков сверяйте с ним.

Технические характеристики

Параметр	Значение
Диапазон частот	2500–2700 МГц
Коэффициент усиления, дБи	10
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	10,5°
Поляризация	Вертикальная
КСВН	≤1,5
Входное сопротивление	50 Ом
Максимальная мощность на порт	100 Вт

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	розетка N (IEC 61169-16)
Высота	750 мм
Масса антенны	0,55 кг

Вопросы по модели

На каких частотах работает KADAMM AC-2510?

Рабочий диапазон AC-2510 — 2500–2700 МГц.

Какое усиление у KADAMM AC-2510?

Коэффициент усиления AC-2510 — 10 дБи. Ширина луча по горизонтали — 360°.

Какой разъём у KADAMM AC-2510?

1×N. Исполнение AC-2510 с другим разъёмом — уточняйте у менеджера.

Есть ли документы на KADAMM AC-2510?

Техническое описание AC-2510 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.

Другие модели раздела — каталог KADAMM.

Подбор KADAMM AC-2510 под ваш объект
