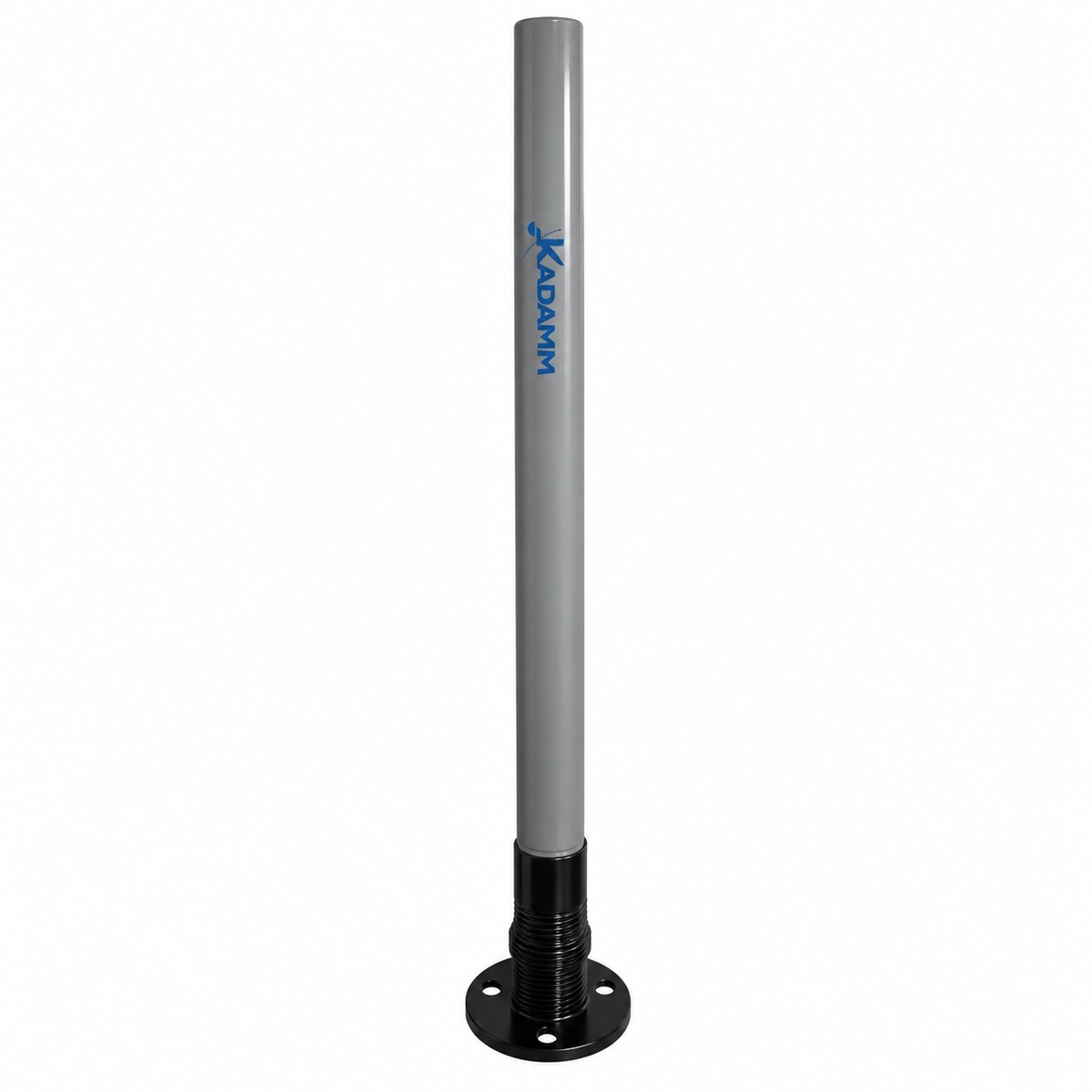

KADAMM AC-1908 — всенаправленная коллинеарная антенна 1920–2170 МГц, 8 дБи

Name: KADAMM AC-1908 — всенаправленная коллинеарная антенна 1920–2170 МГц, 8 дБи
Brand: КАДАММ
SKU: AC-1908

Производитель:КАДАММ

Артикул: AC-1908

Техническое описание KADAMM AC-1908

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Коллинеарная всенаправленная антенна для стационарной радиостанции

Коллинеарная всенаправленная антенна для стационарной радиостанции от производителя KADAMM (КАДАММ) — KADAMM AC-1908; 1920–2170 МГц, усиление 8 дБи.

1920–2170 МГц

Диапазон

8 дБи

Усиление

360°

Диаграмма (Г)

Вертикальная

Поляризация

1×N

Разъёмы

600 мм

Высота

О модели

В рабочую полосу KADAMM AC-1908 (1920–2170 МГц) попадают UMTS и LTE 2100. При усилении 8 дБи модель AC-1908 подходит для зоны средней протяжённости. По горизонтали KADAMM AC-1908 светит на 360°, выделенного направления нет.

Поляризация — вертикальная. Разъёмы: 1×N.

Масса — 0,24 кг.

На что смотреть при подборе

Полоса 1920–2170 МГцПроверьте, что частоты вашей системы лежат внутри полосы AC-1908 с запасом по краям.

Усиление 8 дБиДля KADAMM AC-1908 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.

Луч 360°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM AC-1908.

КСВН ≤1,8Согласование KADAMM AC-1908 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

Мощность 50 ВтПредел для KADAMM AC-1908 на один порт; суммарную мощность передатчиков сверяйте с ним.

Технические характеристики

Параметр	Значение
Диапазон частот	1920–2170 МГц
Коэффициент усиления, дБи	8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	35°
Поляризация	Вертикальная
КСВН	≤1,8
Входное сопротивление	50 Ом
Максимальная мощность на порт	50 Вт

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	вилка N (IEC 61169-16)
Высота	600 мм
Масса антенны	0,24 кг

Вопросы по модели

На каких частотах работает KADAMM AC-1908?

Рабочий диапазон AC-1908 — 1920–2170 МГц.

Какое усиление у KADAMM AC-1908?

Коэффициент усиления AC-1908 — 8 дБи. Ширина луча по горизонтали — 360°.

Какой разъём у KADAMM AC-1908?

1×N. Исполнение AC-1908 с другим разъёмом — уточняйте у менеджера.

Есть ли документы на KADAMM AC-1908?

Для AC-1908 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
