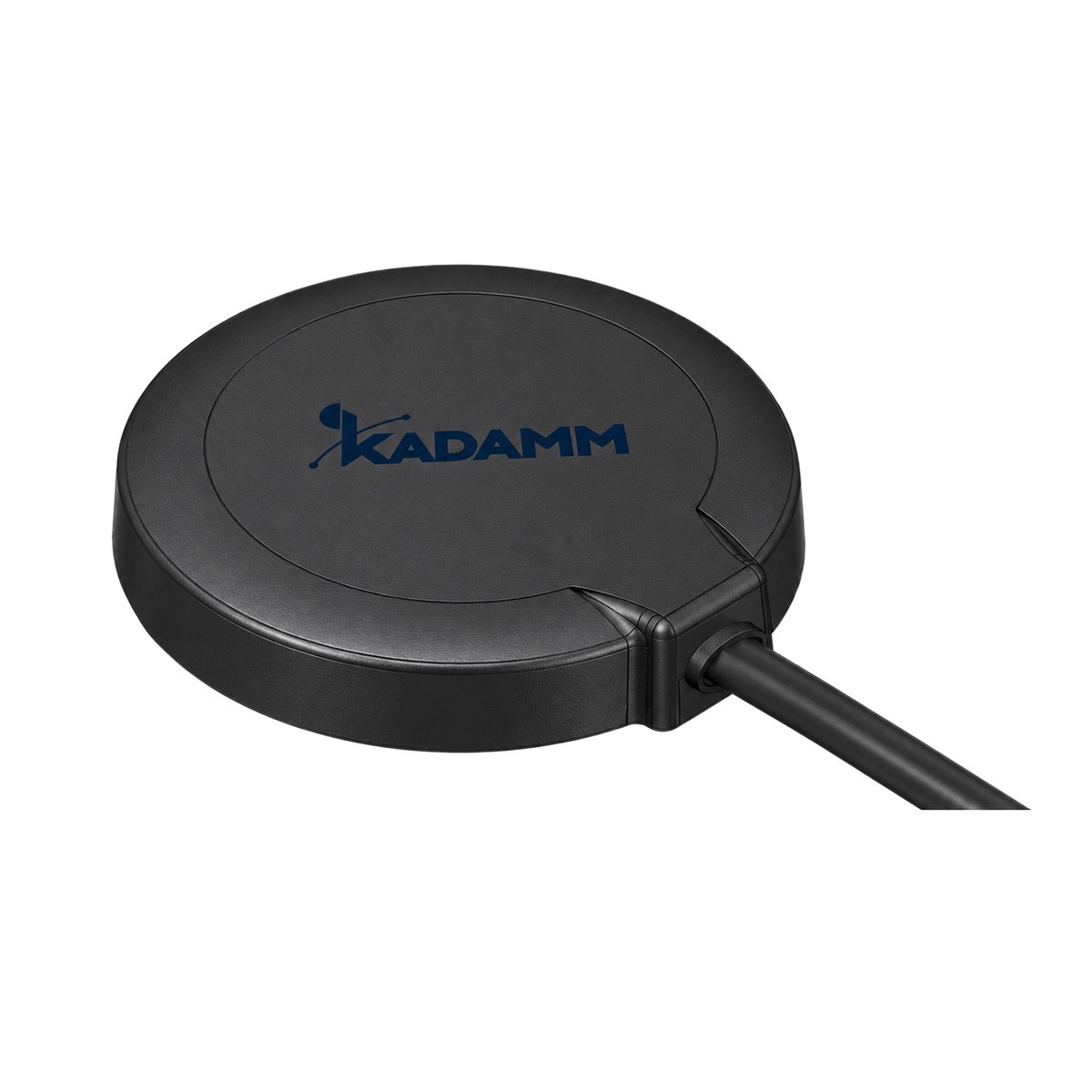

KADAMM LTE-W — комбинированные антенны 4G + Wi-Fi 2,4/5 ГГц с кабелями, на винт, магнит или клей

KADAMM LTE-W — всенаправленная антенна Wi-Fi: она излучает равномерно во все стороны по горизонтали и закрывает зону вокруг точки доступа. Диапазоны Wi-Fi — 2,4 и 5 ГГц; полосы антенны — 698–960 / 1710–2700 / 4900–5825 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому двухдиапазонная антенна закрывает обе задачи сразу: дальность и проникновение на 2,4 ГГц, скорость на 5 ГГц.

Усиление всенаправленной антенны (2–3 дБи) набирается не поворотом луча, а его сжатием по вертикали: чем выше усиление, тем дальше уходит сигнал по горизонтали и тем уже вертикальный луч. Под самой антенной остаётся зона слабого сигнала, поэтому высоконаправленную по вертикали антенну не ставят над абонентами, которые находятся рядом с мачтой.

На 5 ГГц потери в коаксиальном кабеле заметно выше, чем на 2,4 ГГц: длинное снижение может «съесть» всё усиление антенны. Поэтому точку доступа стараются ставить ближе к антенне, а к ней вести Ethernet с питанием PoE.

Электрические параметры тракта: КСВН менее 3. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: крепление: клей, магнит, винт; рабочая температура −40…+85 °C.

Разъём — SMA, FAKRA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

Системы излучателей

Всего у LTE-W — 3 системы излучателей, 1 порт.

Сотовая связь 4G, основной порт

Wi-Fi

Сотовая связь 4G, дополнительный порт

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры LTE-W в таблицах выше.
• IEC 61169-15 — документ, на который ссылается техническое описание LTE-W.
• IEC 60529 — документ, на который ссылается техническое описание LTE-W.
• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход LTE-W подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 2 = 42 дБм, то есть около 16 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 42 − 90,8 = −48,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Сети и службы в полосах LTE-W:

Перед заказом KADAMM LTE-W сверьте с проектом:

• Частоты оборудования — внутри 698–960, 1710–2700 и 4900–5825 МГц
• Разъёмы — SMA, FAKRA
• Опора и крепление — по исполнению (см. таблицу «Исполнения»)
• Климат площадки — в пределах −40…+85 °C

• Крепление LTE-W — по исполнению (см. таблицу «Исполнения»).
• Разъёмы — по исполнению (см. таблицу «Исполнения»).

Другие модели этого раздела каталога KADAMM: Всенаправленные антенны →
