Коаксиальные переходники (SMA, N и др.)

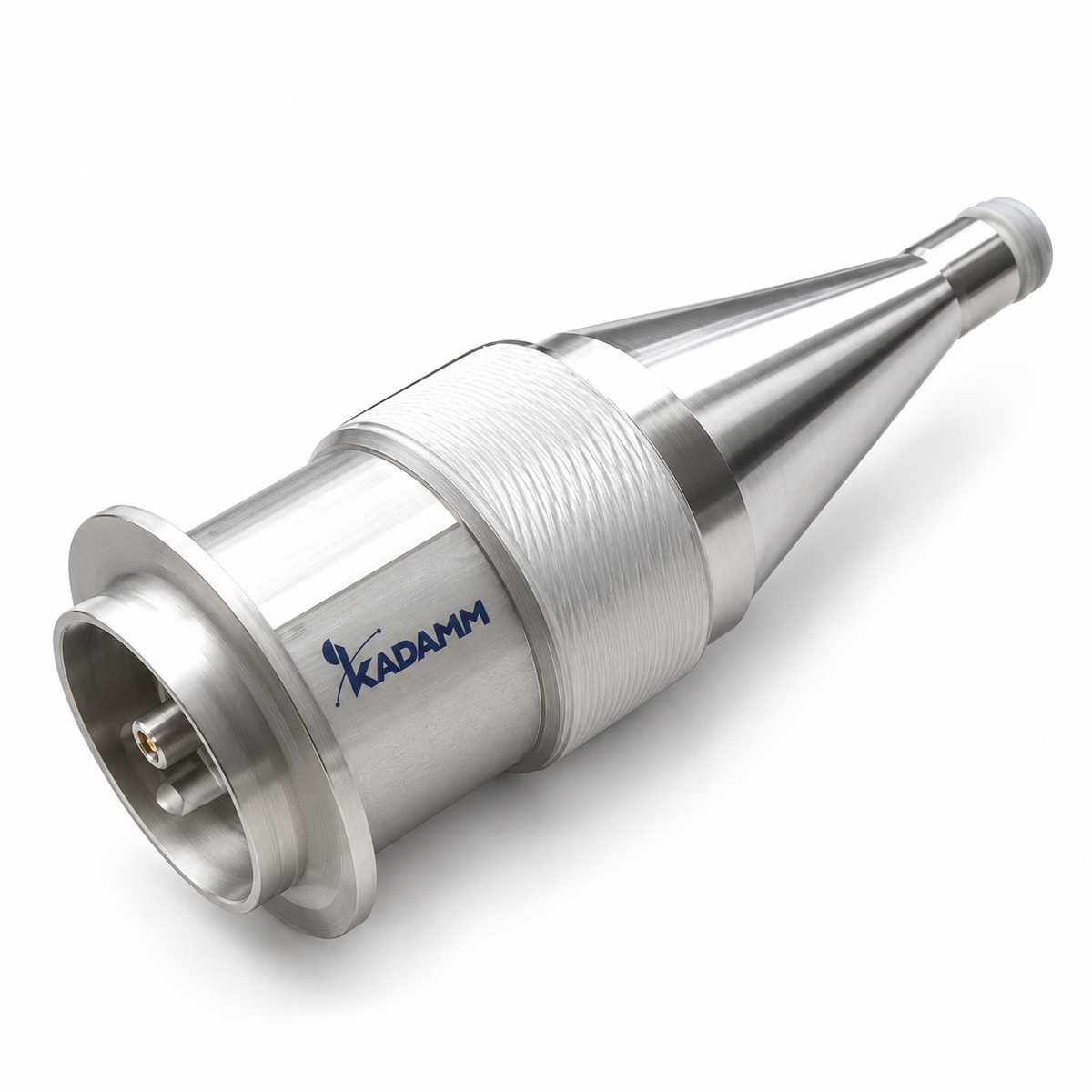

Переходники коаксиальные KADAMM ПК

Подробнее

Переходники коаксиальные NMD (для измерительных портов) KADAMM ПКН

Подробнее

Переходники коаксиальные быстросъёмные KADAMM ПКБ

Подробнее

Переходники коаксиальные TNC–QMA KADAMM ПК-TNC-QMA

Подробнее

Переходники коаксиальные TNC–N KADAMM ПК-TNC-N

Подробнее

Переходники коаксиальные TNC–BNC KADAMM ПК-TNC-BNC

Подробнее

Переходники коаксиальные TNC–7/16 DIN KADAMM ПК-TNC(р)-7/16(в)

Подробнее

Переходники коаксиальные SSMP–SMA KADAMM ПК-SSMP(р)-SMA(р)

Подробнее

Переходники коаксиальные SSMP–2,92 мм KADAMM ПК-SSMP-2,92

Подробнее

Переходники коаксиальные SSMP–2,4 мм KADAMM ПК-SSMP-2,4

Подробнее

Переходники коаксиальные SSMA–SMA KADAMM ПК-SSMA(в)-SMA(в)

Подробнее

Переходники коаксиальные SMP–SSMA KADAMM ПК-SMP(р)-SSMA(р)-L

Подробнее

Переходники коаксиальные SMP–SMA KADAMM ПК-SMP-SMA

Подробнее

Переходники коаксиальные SMA–UHF KADAMM ПК-SMA-UHF

Подробнее

Переходники коаксиальные SMA–TNC KADAMM ПК-SMA-TNC

Подробнее

Переходники коаксиальные SMA–SSMC KADAMM ПК-SMA-SSMC

Подробнее

Назад
1
2
3
4
6
Вперед

KADAMM · Коаксиальные переходники (SMA, N и др.)

Коаксиальный переходник соединяет узлы с разными типами соединителей или одинакового пола. Хороший переходник незаметен в тракте: малый КСВН и потери сохраняются до верхней частоты соединителей.

В разделе — переходники между сериями SMA, N, TNC, BNC, 2,92, 2,4, 1,85, 1,0 мм, 3,5 мм, 7/16 DIN, 4.3-10, SMP и других, прямые и угловые, в том числе быстросъёмные и для измерительных портов.

Коротко о разделе: 92 серии СВЧ.

Модели раздела

Серия	Частоты	Моделей в серии	Соединители
KADAMM ПК-1,0-1,0	до 110 ГГц	5 моделей	1,0 мм
KADAMM ПК-1,35-1,35	до 90 ГГц	4 модели	1,35 мм
KADAMM ПК-1,85-1,85	до 67 ГГц	8 моделей	1,85 мм
KADAMM ПК-2,4-2,4	до 50 ГГц	8 моделей	2,4 мм
KADAMM ПК-2,92-2,92	до 40 ГГц	8 моделей	2,92 мм
KADAMM ПК-3,5-3,5	до 33 ГГц	8 моделей	3,5 мм
KADAMM ПК-4.3/10-4.3/10	до 6 ГГц	5 моделей	4,3-10
KADAMM ПК-7/16-7/16	до 6 ГГц	9 моделей	7/16DIN
KADAMM ПК-BNC-BNC	до 4 ГГц	8 моделей	BNC
KADAMM ПК-L16-L16	до 18 ГГц	3 модели	по таблице исполнений
KADAMM ПК-MCX-MCX	до 6 ГГц	6 моделей	MCX
KADAMM ПКН-MHV(р)-MHV(р)	до 300 МГц ГГц	2 модели	по таблице исполнений
KADAMM ПК-N-N	до 18 ГГц	15 моделей	N
KADAMM ПК-SC-SC	до 11 ГГц	4 модели	по таблице исполнений
KADAMM ПК-SHV-SHV	до 300 МГц ГГц	4 модели	по таблице исполнений
KADAMM ПК-SMA-SMA	до 26,5 ГГц	59 моделей	SMA
KADAMM ПК-SMB-SMB	до 6 ГГц	4 модели	SMB
KADAMM ПК-SMP-SMP	до 18 ГГц	8 моделей	SMP
KADAMM ПК-SSMA-SSMA	до 26,5 ГГц	4 модели	SSMA
KADAMM ПК-SSMP(р)-SSMP(р)	до 40 ГГц	3 модели	SSMP
KADAMM ПК-TNC-TNC	до 18 ГГц	8 моделей	TNC
KADAMM ПК-TRB-TRB	до 3 ГГц	5 моделей	по таблице исполнений
KADAMM ПК-UHF-UHF	до 1 ГГц	6 моделей	F
KADAMM ПК-ПР	до 6 ГГц	4 модели	SMB
KADAMM ПК-1,0-1,85	до 67 ГГц	4 модели	1,0 мм
KADAMM ПК-1,85-2,4	до 50 ГГц	8 моделей	1,85 мм
KADAMM ПК-1,85-2,92	до 40 ГГц	8 моделей	1,85 мм
KADAMM ПК-1,85-3,5	до 33 ГГц	4 модели	1,85 мм
KADAMM ПК-1,85-SSMP	до 67 ГГц	4 модели	1,85 мм
KADAMM ПК-2,4-2,92	до 40 ГГц	8 моделей	2,4 мм
KADAMM ПК-2,4-3,5	до 33 ГГц	4 модели	2,4 мм
KADAMM ПК-2,4-7,0	до 18 ГГц	2 модели	2,4 мм
KADAMM ПК-2,4-N	до 18 ГГц	4 модели	2,4 мм
KADAMM ПК-2,4-SMA	до 26,5 ГГц	4 модели	2,4 мм
KADAMM ПК-2,4-SMP	до 40 ГГц	4 модели	2,4 мм
KADAMM ПК-2,4-TNC	до 18 ГГц	4 модели	2,4 мм
KADAMM ПК-2,92-3,5	10 МГц – 26,5 ГГц	4 модели	2,92 мм
KADAMM ПК-2,92-7,0	до 18 ГГц	2 модели	2,92 мм
KADAMM ПК-2,92-N	до 18 ГГц	4 модели	2,92 мм
KADAMM ПК-2,92-SMA	до 27 ГГц	4 модели	2,92 мм
KADAMM ПК-2,92-SMP	до 40 ГГц	5 моделей	2,92 мм
KADAMM ПК-2,92-SSMA	до 40 ГГц	4 модели	2,92 мм
KADAMM ПК-3,5-7,0	до 18 ГГц	2 модели	3,5 мм
KADAMM ПК-3,5-N	до 18 ГГц	4 модели	3,5 мм
KADAMM ПК-3,5-SMA	до 27 ГГц	4 модели	3,5 мм
KADAMM ПК-4.3/10-7/16	до 6 ГГц	4 модели	4,3-10
KADAMM ПК-7/16(в)-L27(р)	до 6 ГГц	1 модель	7/16DIN
KADAMM ПК-BNC-MHV	до 300 МГц ГГц	3 модели	BNC
KADAMM ПК-BNC-SHV	до 300 МГц ГГц	3 модели	BNC
KADAMM ПК-BNC-TRB	до 500 МГц ГГц	4 модели	BNC
KADAMM ПК-BNC-UHF	до 3 ГГц	4 модели	BNC
KADAMM ПК-N-4.3/10	до 6 ГГц	5 моделей	N
KADAMM ПК-N-7,0	до 18 ГГц	2 модели	N
KADAMM ПК-N-7/16	до 7,5 ГГц	4 модели	N
KADAMM ПК-N-BNC	до 6 ГГц	4 модели	N
KADAMM ПК-N-F	до 1 ГГц	4 модели	N
KADAMM ПК-N-L16	до 18 ГГц	4 модели	N
KADAMM ПК-N-L27	до 6 ГГц	2 модели	N
KADAMM ПК-N(в)-NEX10(р)	до 6 ГГц	1 модель	N
KADAMM ПК-N-QMA	до 6 ГГц	5 моделей	N
KADAMM ПК-N-SC	до 8 ГГц	4 модели	N
KADAMM ПК-N-UHF	до 1 ГГц	5 моделей	N
KADAMM ПК-QMA-BNC	до 4 ГГц	2 модели	QMA
KADAMM ПК-SHV-MHV	до 300 МГц ГГц	3 модели	по таблице исполнений
KADAMM ПК-SMA-4.3/10	до 6 ГГц	2 модели	SMA
KADAMM ПК-SMA-7,0	до 18 ГГц	2 модели	SMA
KADAMM ПК-SMA-7/16	до 7,5 ГГц	4 модели	SMA
KADAMM ПК-SMA-BMA	до 18 ГГц	14 моделей	SMA
KADAMM ПК-SMA-BNC	до 6 ГГц	7 моделей	SMA
KADAMM ПК-SMA-MCX	до 6 ГГц	6 моделей	SMA
KADAMM ПК-SMA-MMCX	до 6 ГГц	4 модели	SMA
KADAMM ПК-SMA-N	до 18 ГГц	20 моделей	SMA
KADAMM ПК-SMA-QMA	до 6 ГГц	4 модели	SMA
KADAMM ПК-SMA-SMC	до 10 ГГц	4 модели	SMA
KADAMM ПК-SMA-SMB	до 4 ГГц	4 модели	SMA
KADAMM ПК-SMA-SSMB	до 6 ГГц	3 модели	SMA
KADAMM ПК-SMA-SSMC	до 17 ГГц	4 модели	SMA
KADAMM ПК-SMA-TNC	до 18 ГГц	6 моделей	SMA
KADAMM ПК-SMA-UHF	до 1 ГГц	5 моделей	SMA
KADAMM ПК-SMP-SMA		10 моделей	SMA
KADAMM ПК-SMP(р)-SSMA(р)-L	до 18 ГГц	1 модель	SMP
KADAMM ПК-SSMA(в)-SMA(в)		1 модель	по таблице исполнений
KADAMM ПК-SSMP-2,4	до 50 ГГц	4 модели	SSMP
KADAMM ПК-SSMP-2,92	до 40 ГГц	4 модели	SSMP
KADAMM ПК-SSMP(р)-SMA(р)	до 18 ГГц	2 модели	SSMP
KADAMM ПК-TNC(р)-7/16(в)	до 7,5 ГГц	1 модель	TNC
KADAMM ПК-TNC-BNC	до 4 ГГц	6 моделей	TNC
KADAMM ПК-TNC-N	до 18 ГГц	4 модели	TNC
KADAMM ПК-TNC-QMA	до 6 ГГц	2 модели	TNC
KADAMM ПКБ	до 26,5 ГГц	2 модели	SMA
KADAMM ПКН	до 67 ГГц	42 модели	N
KADAMM ПК	до 50 ГГц	11 моделей	по таблице исполнений

Где применяют

Подключение приборов к тракту с другим типом соединителей.
Защита дорогих измерительных портов: изнашивается сменный переходник, а не порт прибора.
Сборка тракта из узлов разных серий соединителей.

Как выбрать переходник

Верхняя частота переходника ограничена самым низкочастотным из двух соединителей.
Для измерений берите переходники прецизионного класса с малым КСВН.
Пол соединителей (вилка или розетка) указан в артикуле — сверяйте его с ответными частями.
Разъём выбирают под кабель и оборудование: в разделе есть исполнения с 1,0 мм, 1,35 мм, 1,85 мм, 2,4 мм и 2,92 мм.

Смежные разделы

Коаксиальные разъёмы Кабельные сборки Разрядники, DC Block и трансформаторы 50/75 Ом

Производитель KADAMM (КАДАММ): подберём переходник под ваши соединители и частоту — info@kadamm.com, 8-499-213-05-16.
