Стеклопластиковая всенаправленная антенна: 700–960 / 1710–6000 МГц, усиление до 5 дБи (по полосам: 3 / 5).
Что представляет собой антенна

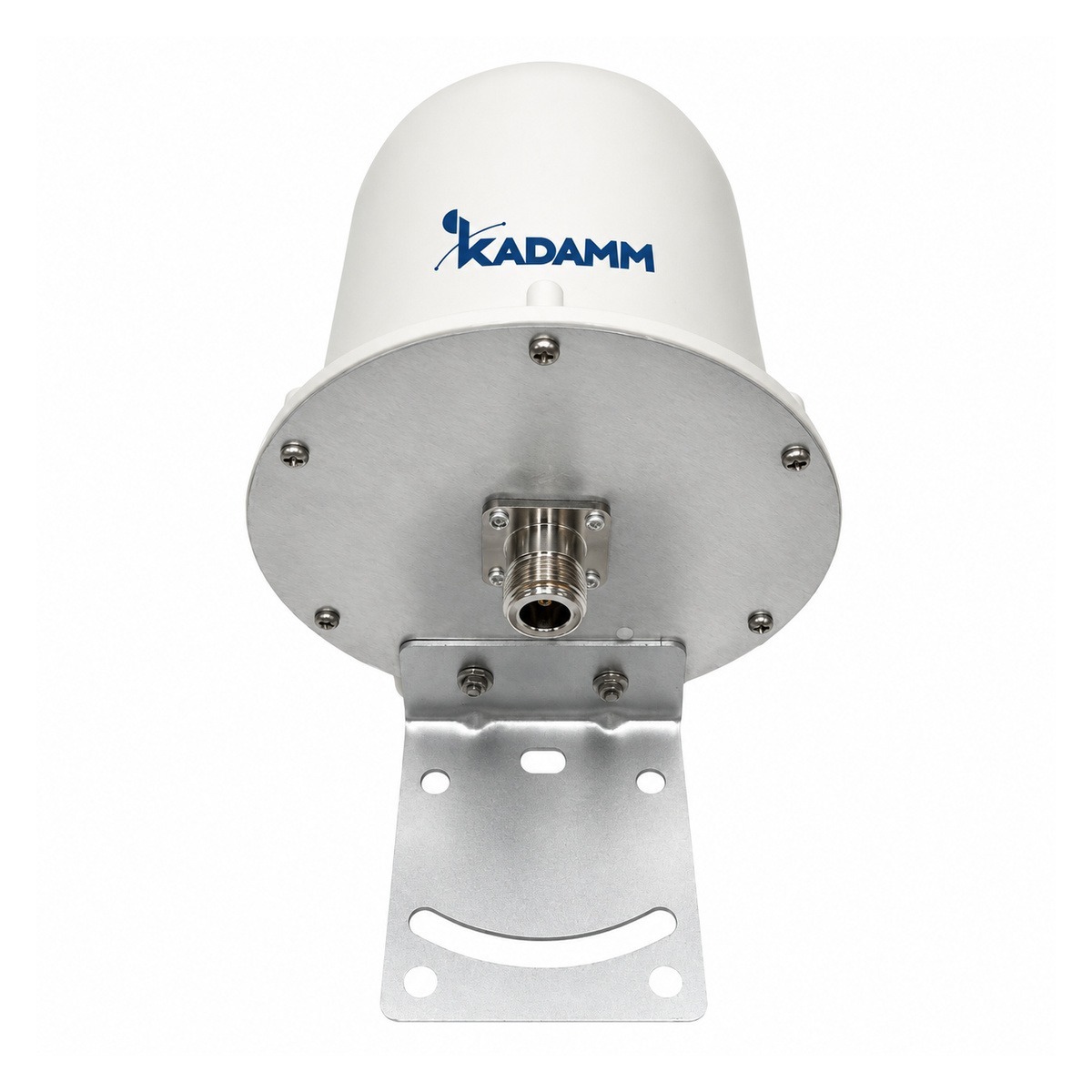

KADAMM AOU-700/6000-5 — стеклопластиковая всенаправленная антенна диапазона 700–960 / 1710–6000 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.
Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление до 5 дБи (по полосам: 3 / 5) набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.
Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 5 дБи = 2,9 дБд.
Радом из стеклопластика прочный, не боится ультрафиолета и обледенения и сохраняет форму антенны на ветру.
На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.
Пример расчёта: на 830 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 830 + 20·lg 10 ≈ 110,8 дБ. Антенна с усилением 5 дБи сокращает их на 5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −69,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: КСВН не более 2,0. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø95 × 142 мм; радом — стеклопластик; степень защиты IP67.
Разъём — N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

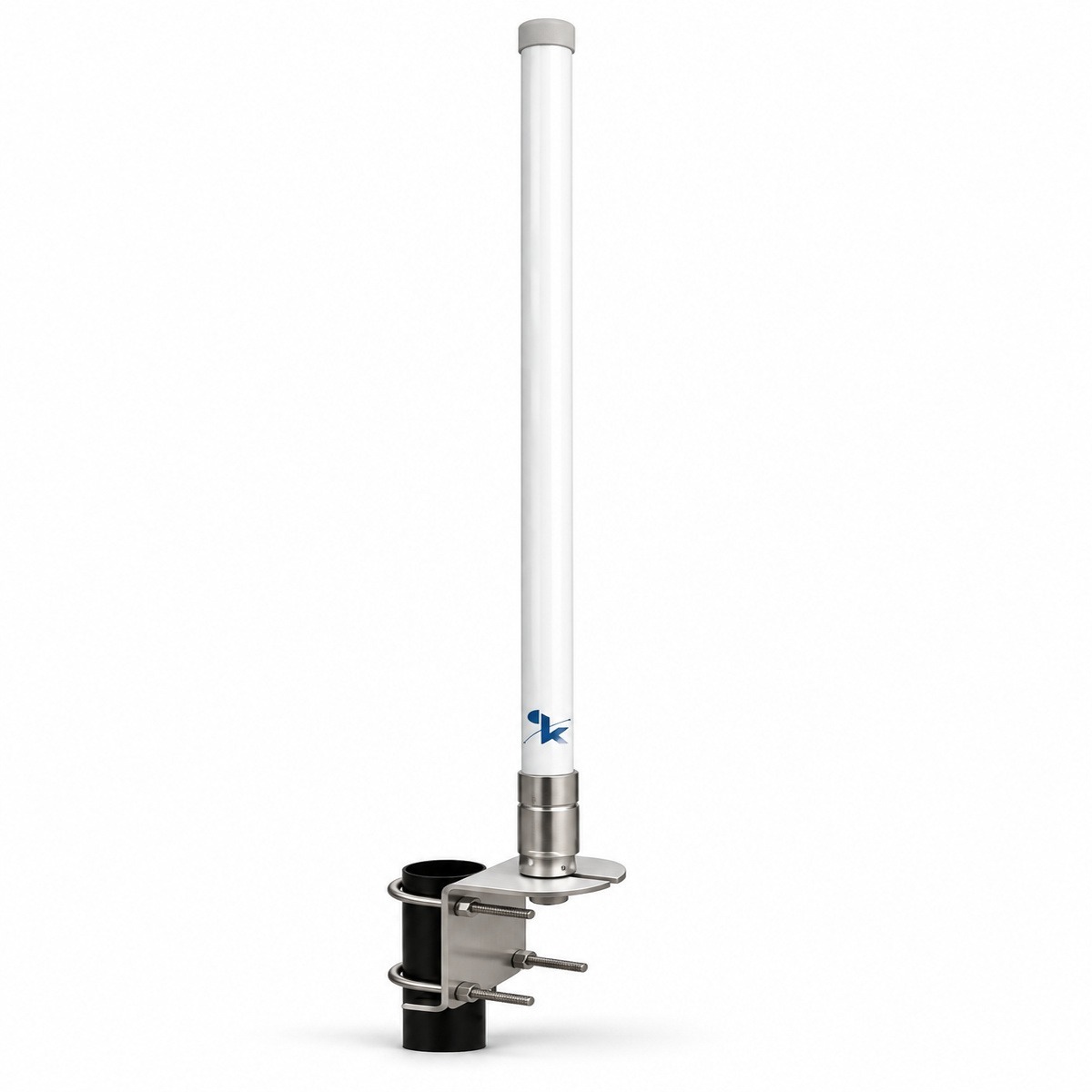

- Полосы 700–960 и 1710–6000 МГц, у AOU-698/2700 — 600–6000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

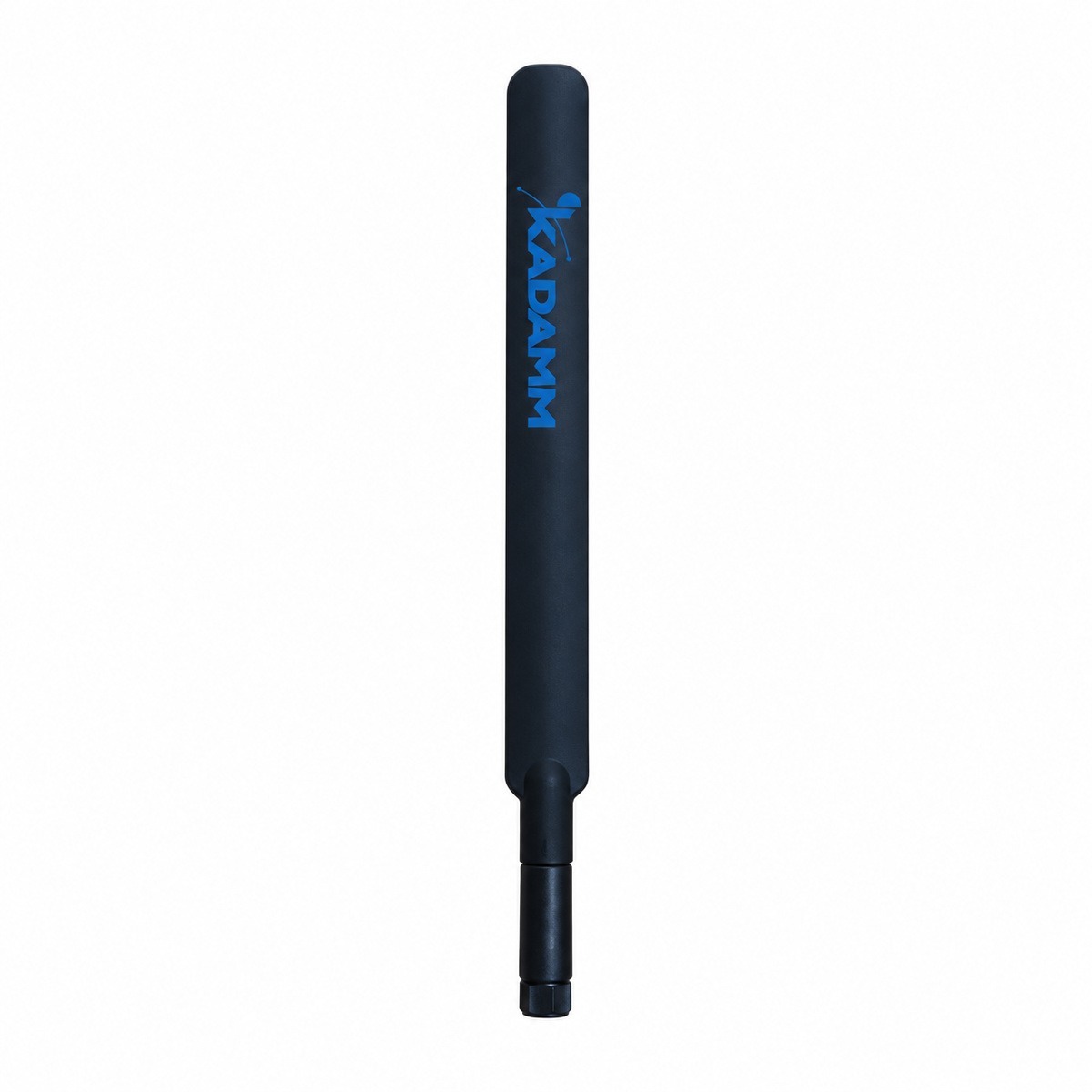

- Полосы 700–960 и 1710–6000 МГц, у RDC — 617–960, 1710–3800 и 4900–6000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 700–960 и 1710–6000 МГц, у AOU-698/6000-3 — 698–960, 1710–2700 и 3300–6000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AOU-700/6000-5 с запасом по краям.
Значение AOU-700/6000-5 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AOU-700/6000-5 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 700–960 / 1710–6000 МГц |
| Коэффициент усиления | до 5 дБи (по полосам: 3 / 5) |
| Коэффициент усиления, 700–960 МГц | 3 дБи |
| Коэффициент усиления, 1710–6000 МГц | 5 дБи |
| КСВН | ≤ 2,0 |
| Поляризация | уточняйте у менеджера |
| Ширина ДН, вертикальная плоскость | уточняйте у менеджера |
| Волновое сопротивление | уточняйте у менеджера |
| Максимальная мощность | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты (диаметр × длина) | Ø95 × 142 мм |
| Разъём | N (вилка или розетка — уточняйте у менеджера) |
| Радом | стеклопластик |
| Степень защиты | IP67 |
| Масса | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 60529 — документ, на который ссылается техническое описание AOU-700/6000-5.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOU-700/6000-5 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOU-700/6000-5 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 830 МГц (середина полосы 700–960 МГц): L = 32,45 + 20·lg 830 + 20·lg 1 = 90,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43 − 90,8 = −47,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.
Сети и службы в полосах AOU-700/6000-5:
Перед заказом KADAMM AOU-700/6000-5 сверьте с проектом:
- Частоты оборудования — внутри 700–960 и 1710–6000 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- AOU-700/6000-5 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы AOU-700/6000-5 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AOU-700/6000-5 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание AOU-700/6000-5 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AOU-700/6000-5 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AOU-700/6000-5 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AOU-700/6000-5 | KADAMM AOU-698/2700 | KADAMM RDC | KADAMM AOU-698/6000-3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 700–960 и 1710–6000 МГц | 600–6000 МГц | 617–960, 1710–3800 и 4900–6000 МГц | 698–960, 1710–2700 и 3300–6000 МГц |
| Усиление | 3–5 дБи | 2–7,5 дБи | 3–4 дБи | 3 дБи |
| Луч по горизонтали | — | — | — | 360° |
| Поляризация | уточняйте у менеджера | — | — | Вертикальная |
| Порты | — | 1 | — | 1 |
| Габариты | — | — | — | Ø24 × (200 ± 20) мм |
| Масса | уточняйте у менеджера | — | 35 г, 55 г | 0,1 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
