Антенна 4G/5G MIMO 4×4 для крыши и шкафов: 617–960 / 1710–3800 МГц, усиление 2 / 3 дБи.
Что представляет собой антенна

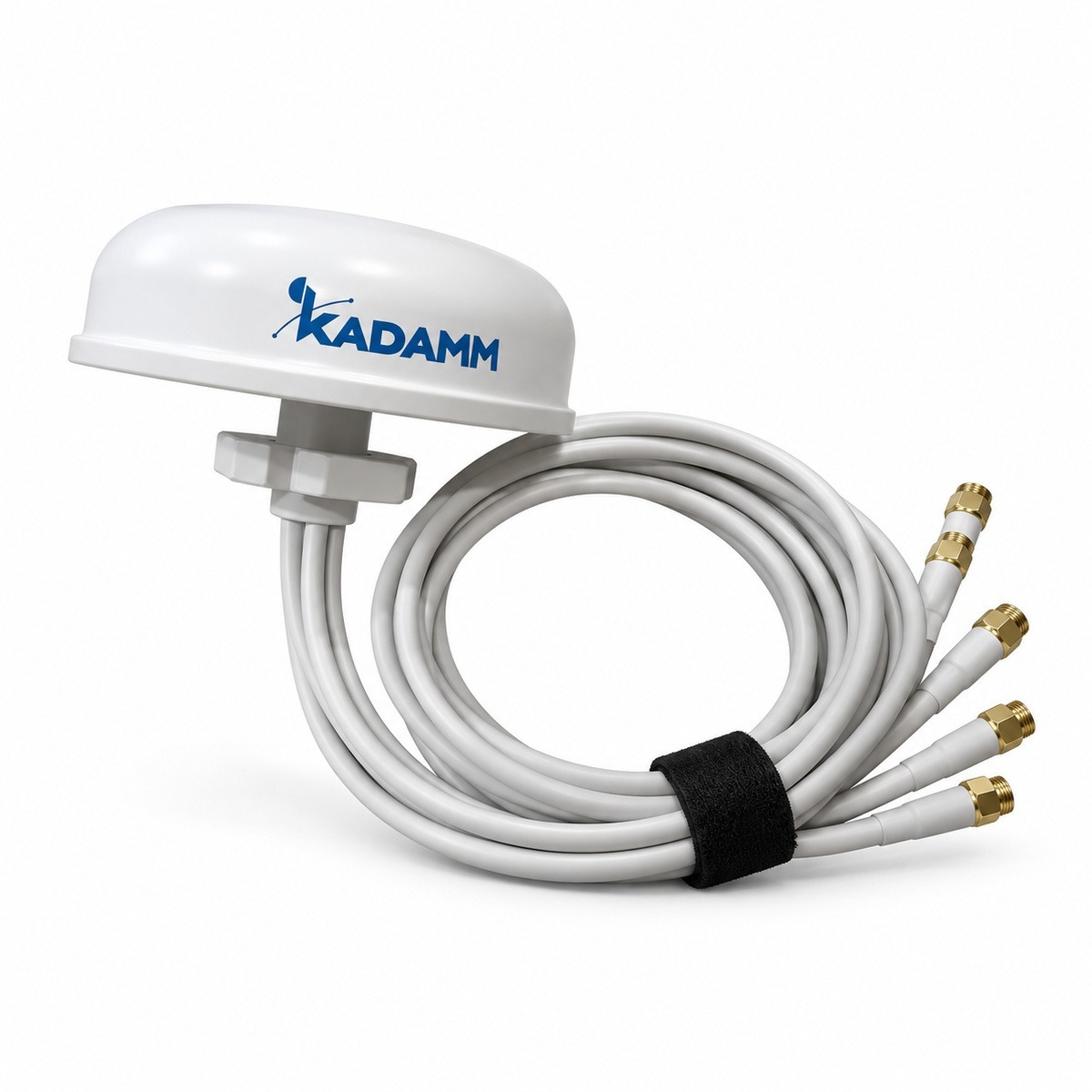

KADAMM 5G4-3 — антенна 4G/5G MIMO 4×4 для крыши и шкафов диапазона 617–960 / 1710–3800 МГц. Антенну подключают к модему, роутеру или терминалу вместо штатной: она выносится к окну, на стену или на крышу, туда, где сигнал базовой станции сильнее, а кабель доводит его до устройства.
Современные модемы 4G и 5G работают по схеме MIMO: у них два или четыре антенных входа, и на каждый нужна своя антенна или отдельный вход многопортовой антенны. Если подключить только один вход, скорость падает почти вдвое. Разные поляризации или разнос антенн дают модему независимые каналы.
Усиление 2 / 3 дБи прибавляется к уровню сигнала на входе модема. На краю зоны покрытия несколько децибел решают, будет ли устойчивое соединение: модем переходит на более быструю модуляцию и реже теряет сеть.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 4 / ≤3,0; допустимая мощность 10 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø120×35; масса 0,5; степень защиты IP67; рабочая температура −40…+70 °C.
Разъём — 4 × SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

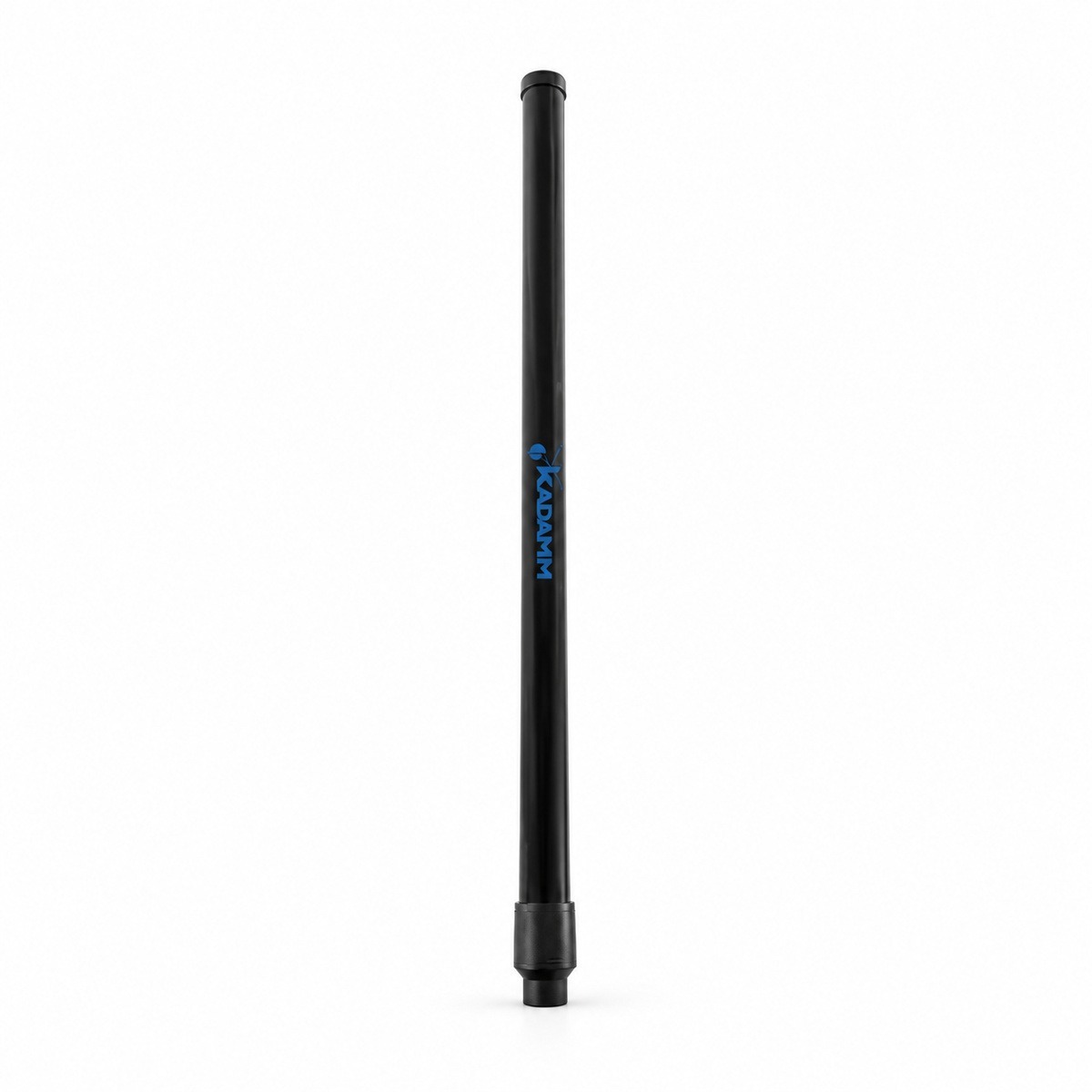

- Полосы 617–960 и 1710–3800 МГц, у AOU-DC/6000 — 0–6000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

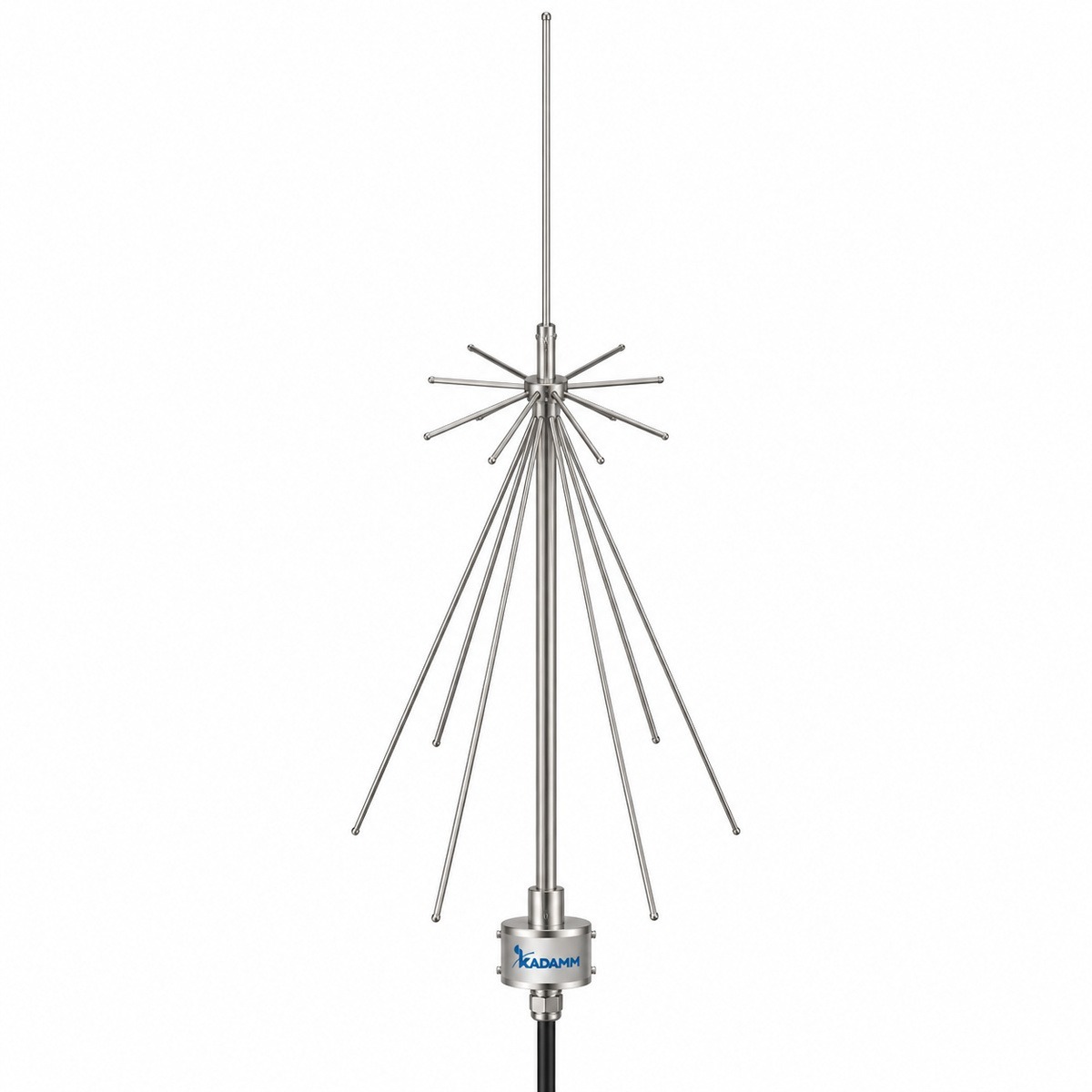

- Полосы 617–960 и 1710–3800 МГц, у ACD-1000 — 100–1000 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

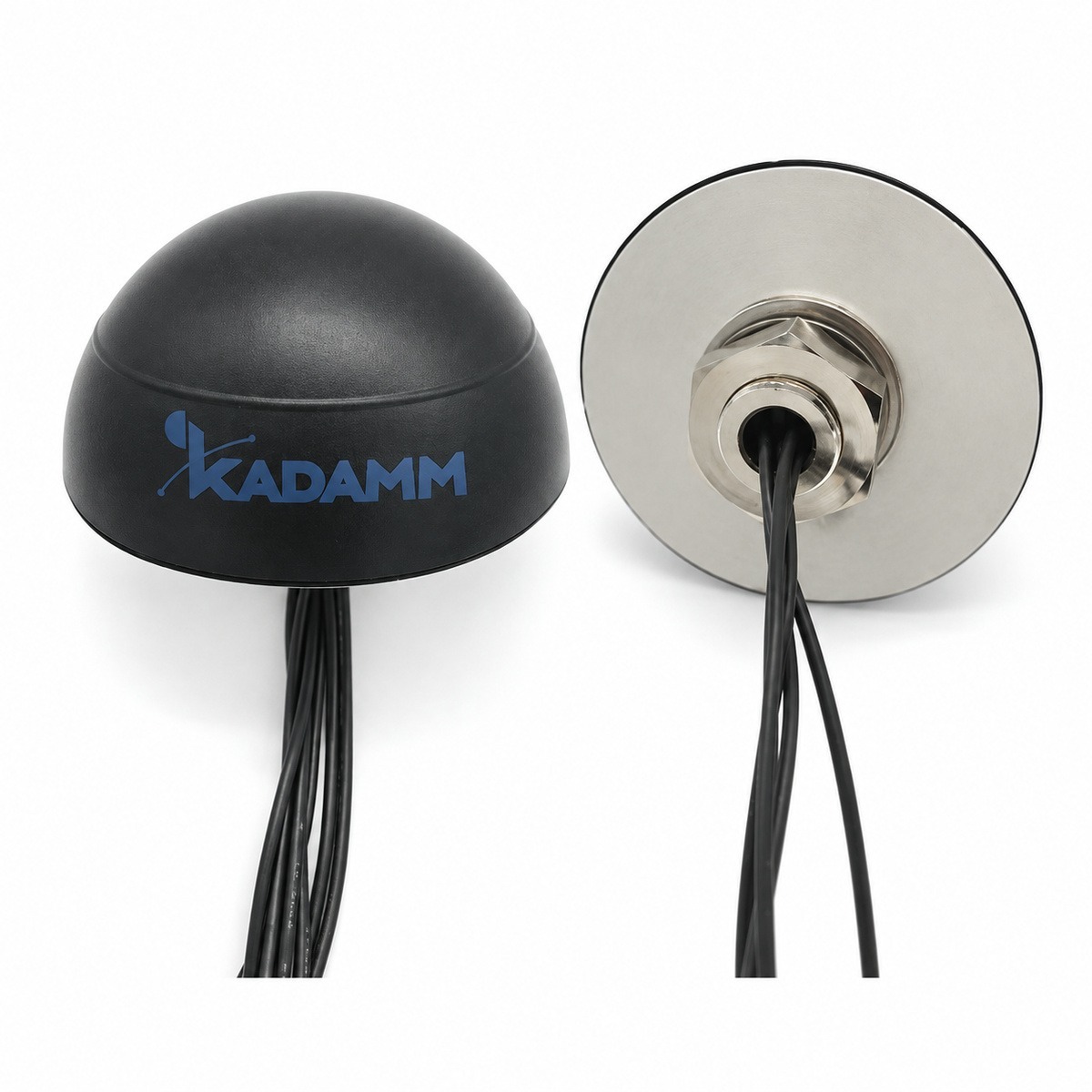

- Полосы 617–960 и 1710–3800 МГц, у LTE4 — 698–960, 1710–2690 и 2900–3800 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу 5G4-3 с запасом по краям.
Значение 5G4-3 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование 5G4-3 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт 5G4-3.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 617–960 / 1710–3800 МГц |
| Коэффициент усиления | 2 / 3 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤4 / ≤3,0 |
| Максимальная мощность на порт | 10 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 4 × SMA (вилка) |
| Габариты | Ø120×35 |
| Масса | 0,5 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+70 °C |
| Степень защиты | IP67 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание 5G4-3.
- IEC 60529 — документ, на который ссылается техническое описание 5G4-3.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход 5G4-3 подают 40 дБм (10 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
- ЭИИМ = P − L + G = 40 − 3 + 2 = 39 дБм, то есть около 7,9 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 788 МГц (середина полосы 617–960 МГц): L = 32,45 + 20·lg 788 + 20·lg 1 = 90,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 39 − 90,4 = −51,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Абонентские антенны ставят на дачах, в загородных домах, на объектах телеметрии и видеонаблюдения, в кабинах техники — везде, где модему не хватает сигнала.
Сети и службы в полосах 5G4-3:
Перед заказом KADAMM 5G4-3 сверьте с проектом:
- Частоты оборудования — внутри 617–960 и 1710–3800 МГц
- Мощность на порт — не выше 10 Вт
- Климат площадки — в пределах −40…+70 °C
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — 4 × SMA (вилка).
- Уличные соединения 5G4-3 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление 5G4-3 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ 5G4-3 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание 5G4-3 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM 5G4-3 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора 5G4-3 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM 5G4-3 | KADAMM AOU-DC/6000 | KADAMM ACD-1000 | KADAMM LTE4 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 617–960 и 1710–3800 МГц | 0–6000 МГц | 100–1000 МГц | 698–960, 1710–2690 и 2900–3800 МГц |
| Усиление | 2–3 дБи | 1,5–12 дБи | 1–3,5 дБи | 3–3,5 дБи |
| Поляризация | вертикальная | по модели | вертикальная | линейная |
| Порты | — | — | — | 1 |
| Масса | 0,5 | по модели — см. таблицу | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
