Разрядники, DC Block и трансформаторы 50/75 Ом

В разделе — вспомогательные коаксиальные узлы тракта: грозоразрядники отводят перенапряжение на землю, разделители постоянного тока (DC Block) не пропускают постоянную составляющую, согласующие трансформаторы соединяют тракты 50 и 75 Ом.

Грозоразрядники — газонаполненные и четвертьволновые, разделители — обычные и высоковольтные.

Модели раздела

Где применяют

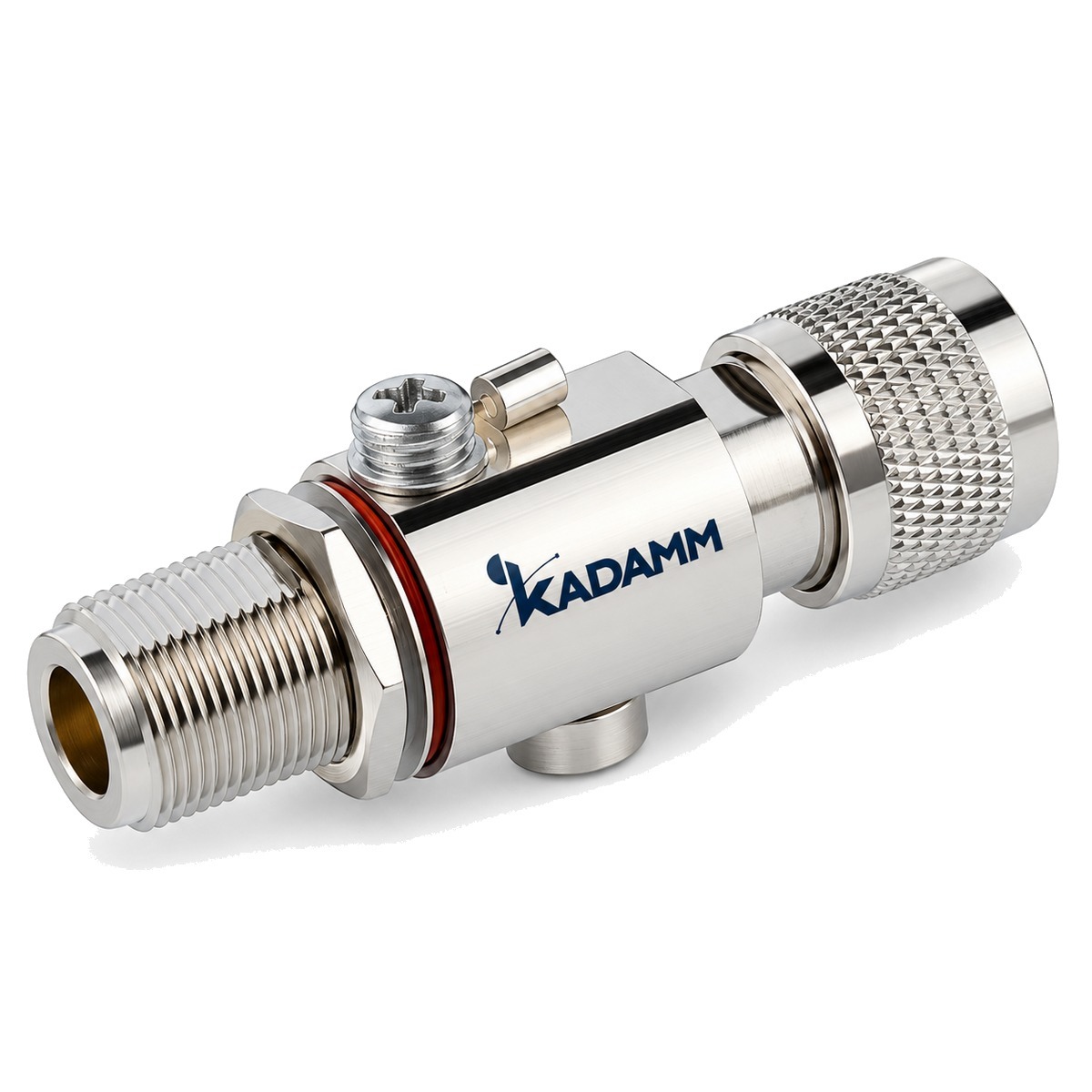

• Защита радиооборудования от наведённых грозовых разрядов на вводе антенного кабеля.

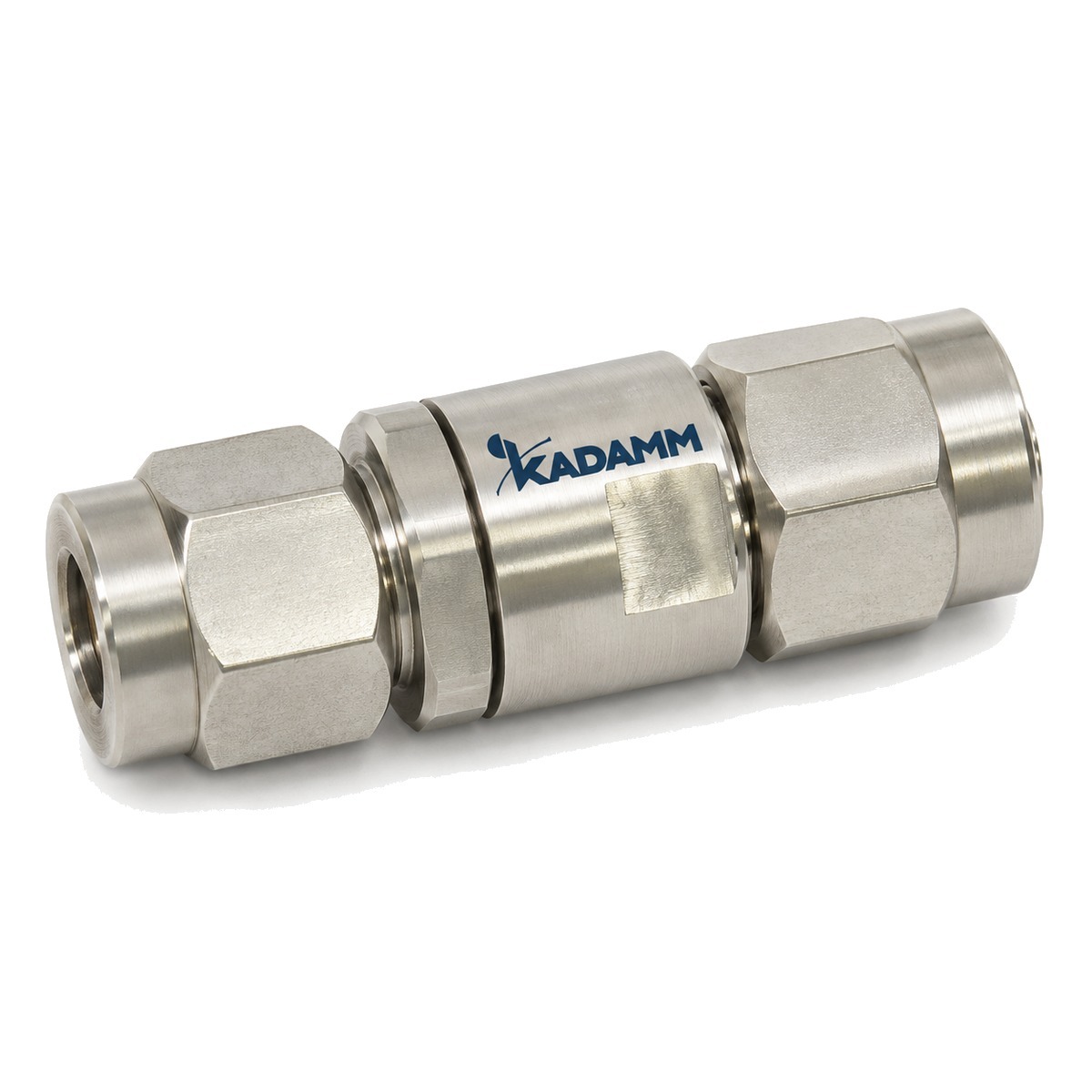

• Защита входов приборов от постоянного напряжения в тракте.

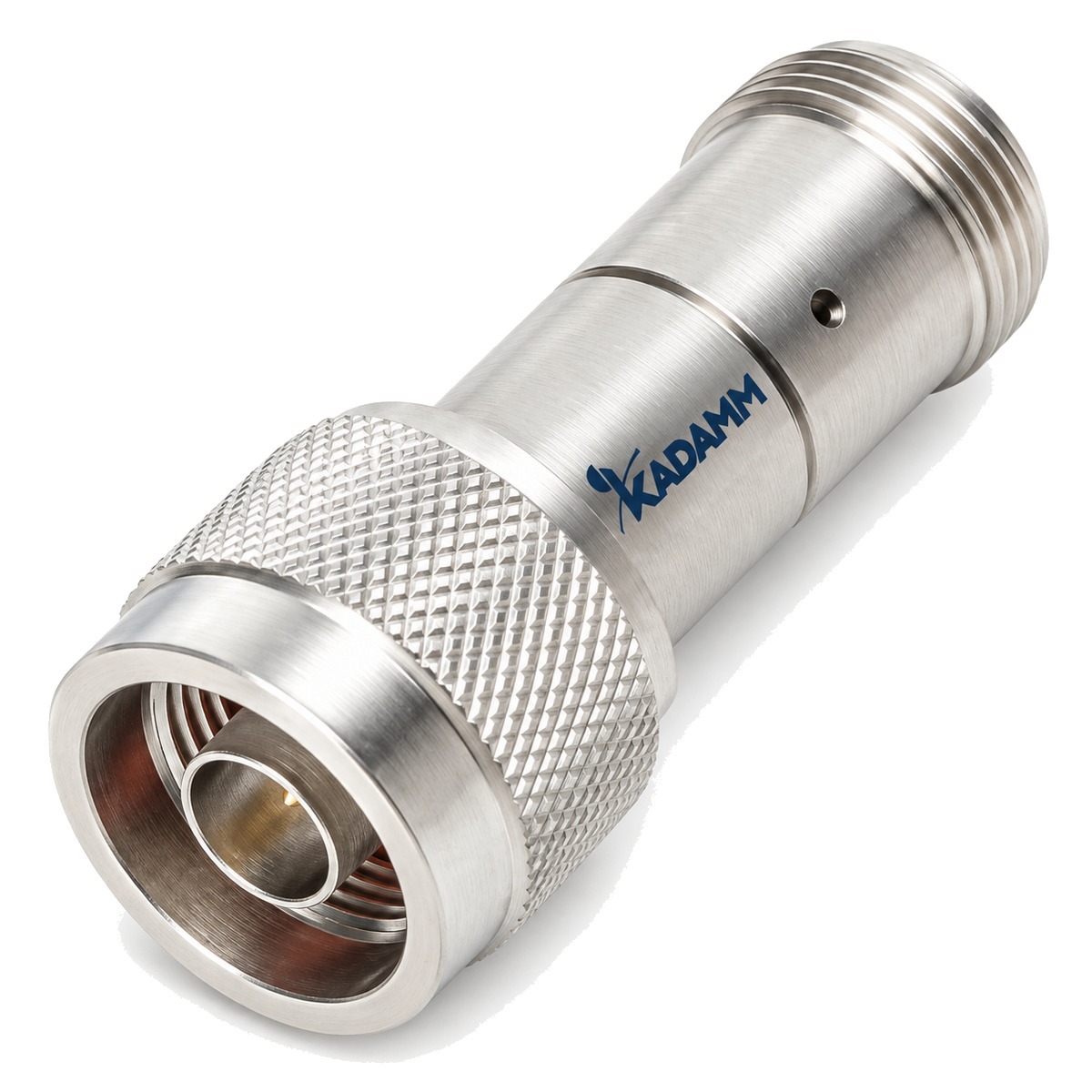

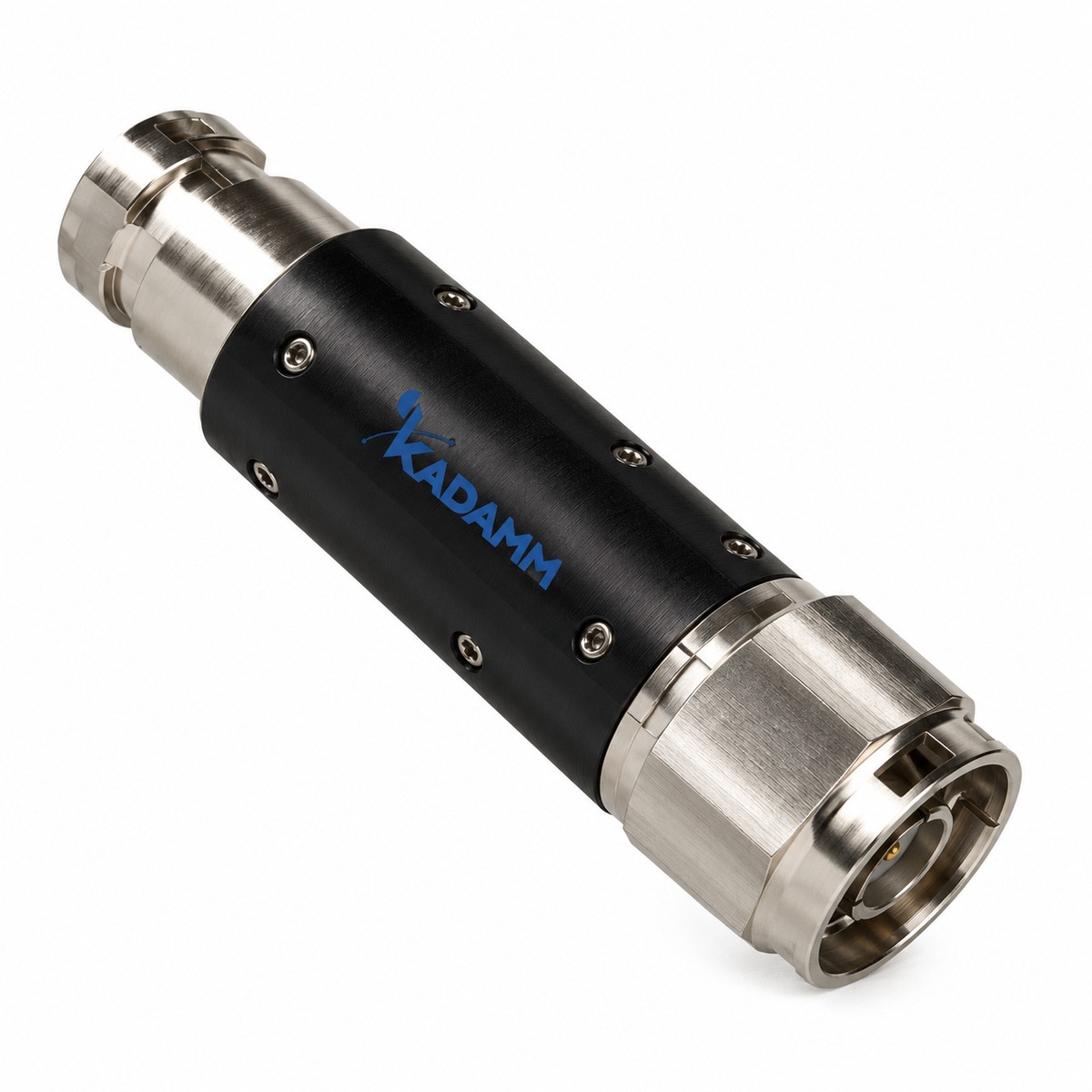

• Подключение оборудования 75 Ом к тракту 50 Ом и обратно.

Как выбрать изделие

• Четвертьволновый разрядник надёжнее газового, но узкополосный: подходит только для своей полосы.
• Газовый разрядник широкополосный и пропускает питание по кабелю — удобно для активных антенн.
• У разделителя постоянного тока проверьте допустимое напряжение и нижнюю частоту.
• Разъём выбирают под кабель и оборудование: в разделе есть исполнения с N, SMA и по таблице исполнений.
