KADAMM · Коллинеарная всенаправленная антенна для стационарной радиостанции

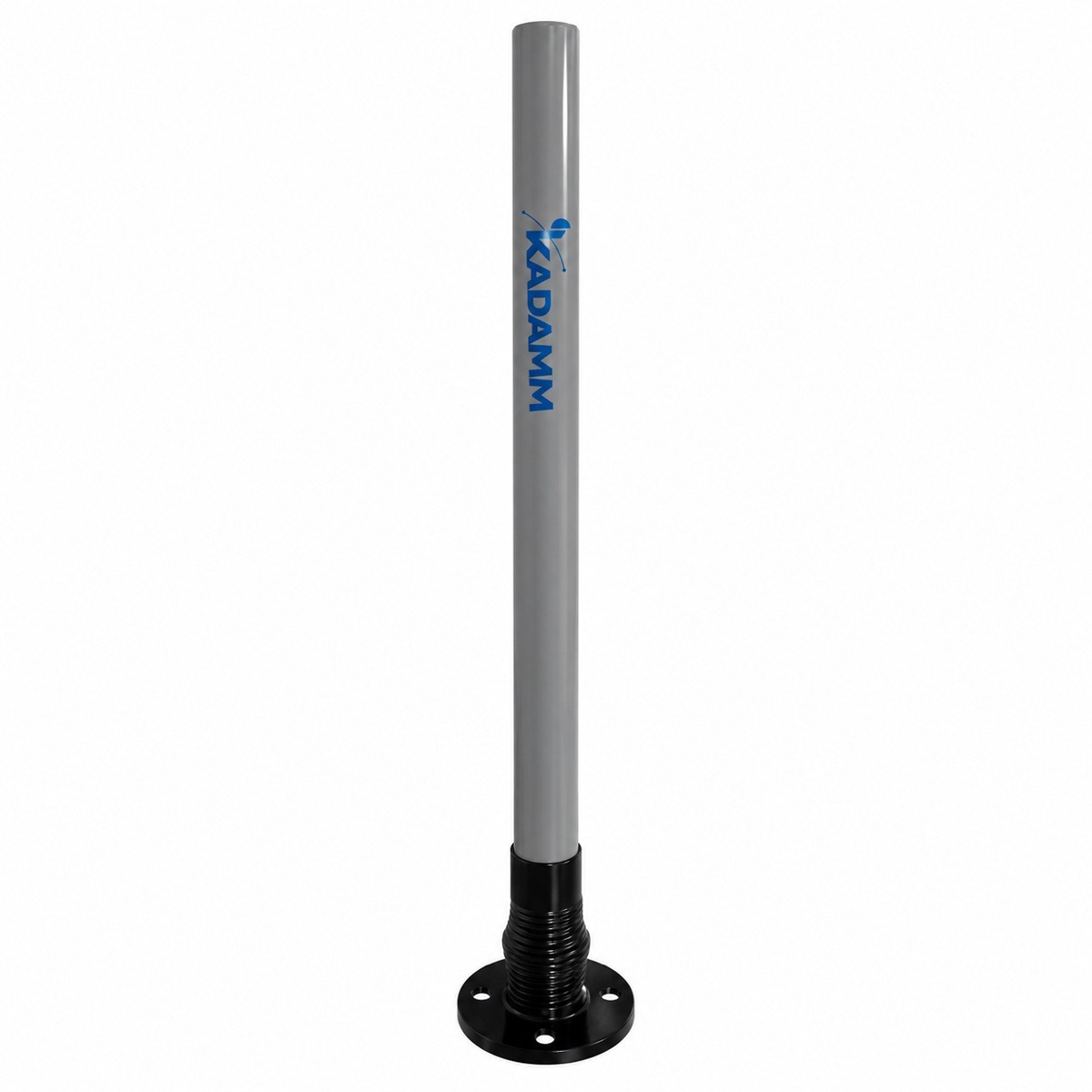

Модель KADAMM AC-2008: коллинеарная всенаправленная антенна для стационарной радиостанции, 2000–2170 МГц, усиление 8 дБи.
2000–2170 МГц
Диапазон
8 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
690 мм
Высота
О модели
Рабочий диапазон KADAMM AC-2008 — 2000–2170 МГц. При усилении 8 дБи модель AC-2008 подходит для зоны средней протяжённости. По горизонтали KADAMM AC-2008 светит на 360°, выделенного направления нет.
Поляризация — вертикальная. Разъёмы: 1×N.
Масса — 1 кг.
На что смотреть при подборе
Полоса 2000–2170 МГцПроверьте, что частоты вашей системы лежат внутри полосы AC-2008 с запасом по краям.
Усиление 8 дБиДля KADAMM AC-2008 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
Луч 360°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM AC-2008.
КСВН ≤1,5Согласование KADAMM AC-2008 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 100 ВтПредел для KADAMM AC-2008 на один порт; суммарную мощность передатчиков сверяйте с ним.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2000–2170 МГц |
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Высота | 690 мм |
| Масса антенны | 1 кг |
Вопросы по модели
На каких частотах работает KADAMM AC-2008?
Рабочий диапазон AC-2008 — 2000–2170 МГц.
Какое усиление у KADAMM AC-2008?
Коэффициент усиления AC-2008 — 8 дБи. Ширина луча по горизонтали — 360°.
Какой разъём у KADAMM AC-2008?
1×N. Исполнение AC-2008 с другим разъёмом — уточняйте у менеджера.
Есть ли документы на KADAMM AC-2008?
Для AC-2008 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM AC-2008 под ваш объект
