KADAMM · Коллинеарная всенаправленная антенна для стационарной радиостанции

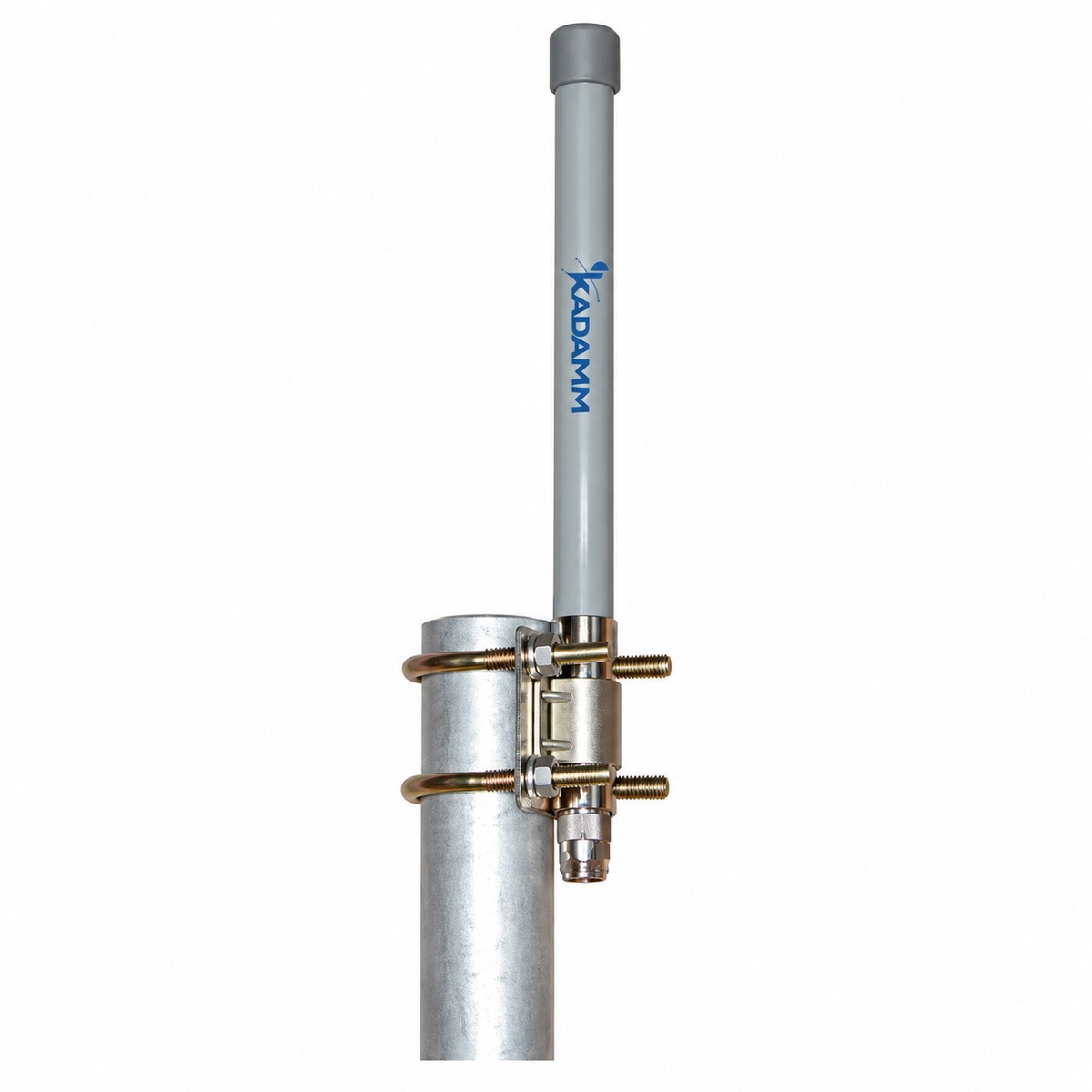

Модель KADAMM AC-2512: коллинеарная всенаправленная антенна для стационарной радиостанции, 2500–2700 МГц, усиление 12 дБи.
2500–2700 МГц
Диапазон
12 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
1020 мм
Высота
О модели
По частотам (2500–2700 МГц) KADAMM AC-2512 подходит для систем: LTE 2600. При усилении 12 дБи модель AC-2512 подходит для зоны средней протяжённости. По горизонтали KADAMM AC-2512 светит на 360°, выделенного направления нет.
Поляризация — вертикальная. Разъёмы: 1×N.
Масса — 0,4 кг.
На что смотреть при подборе
Полоса 2500–2700 МГцПроверьте, что частоты вашей системы лежат внутри полосы AC-2512 с запасом по краям.
Усиление 12 дБиДля KADAMM AC-2512 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
Луч 360°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM AC-2512.
КСВН ≤1,5Согласование KADAMM AC-2512 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 100 ВтПредел для KADAMM AC-2512 на один порт; суммарную мощность передатчиков сверяйте с ним.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2500–2700 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Высота | 1020 мм |
| Масса антенны | 0,4 кг |
Вопросы по модели
На каких частотах работает KADAMM AC-2512?
Рабочий диапазон AC-2512 — 2500–2700 МГц.
Какое усиление у KADAMM AC-2512?
Коэффициент усиления AC-2512 — 12 дБи. Ширина луча по горизонтали — 360°.
Какой разъём у KADAMM AC-2512?
1×N. Исполнение AC-2512 с другим разъёмом — уточняйте у менеджера.
Есть ли документы на KADAMM AC-2512?
Для AC-2512 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM AC-2512 под ваш объект
