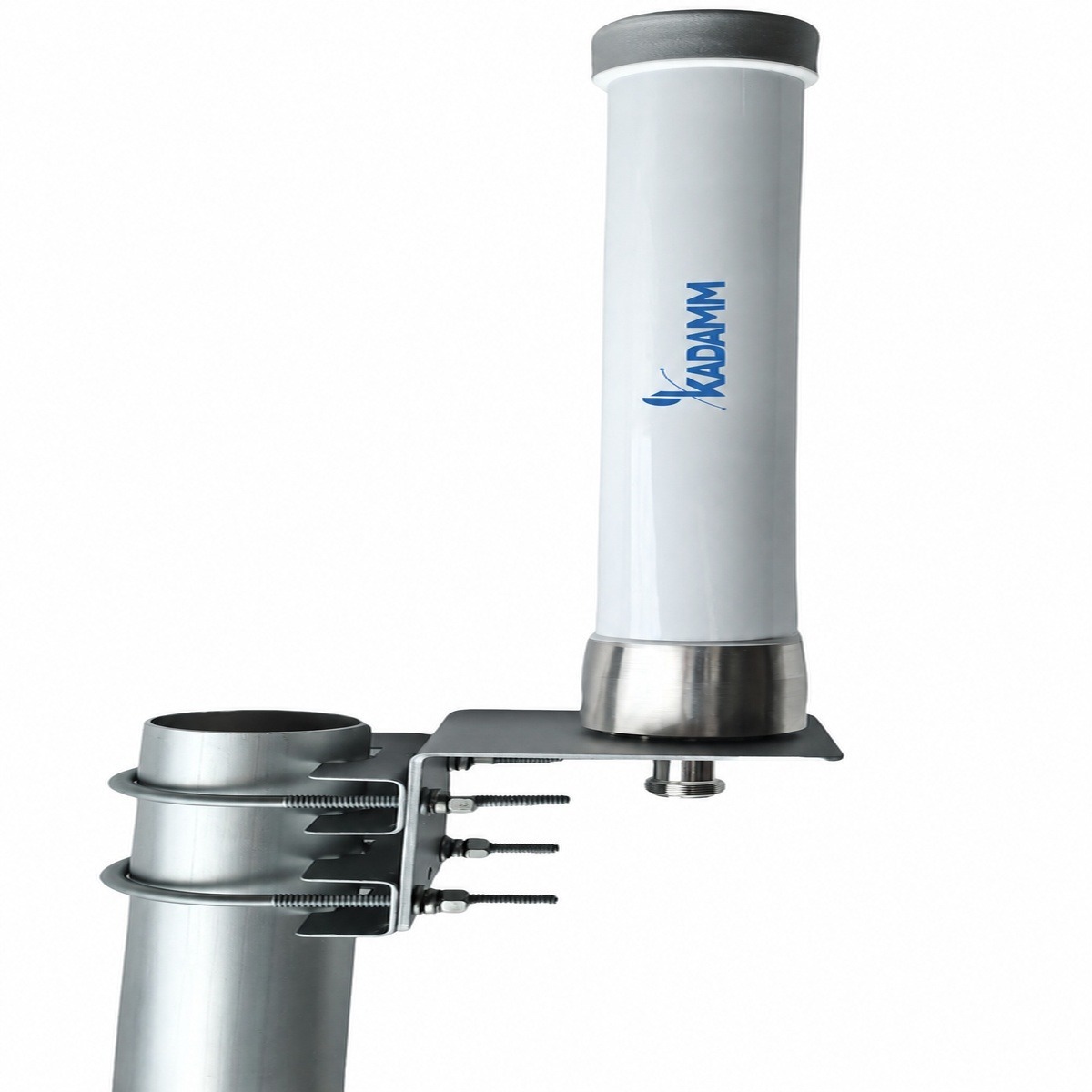

KADAMM AOU-100/6000-3 — сверхширокополосная всенаправленная антенна: 100–174 МГц и 174–380 МГц и 380–520 МГц и 617–960 МГц, усиление 3 дБи.
О модели
Полоса 100–174 МГц и 174–380 МГц и 380–520 МГц и 617–960 МГц у KADAMM AOU-100/6000-3 перекрывает авиационный диапазон 118–137 МГц, профессиональная радиосвязь VHF 136–174 МГц, морская УКВ-связь, сети TETRA 380–400 МГц и радиосвязь UHF 400–470 МГц — на этих частотах модель и применяют. Невысокое усиление (3 дБи) даёт AOU-100/6000-3 широкую диаграмму: зона ровная, без провалов рядом с антенной. По горизонтали KADAMM AOU-100/6000-3 светит на 360°, выделенного направления нет.
Поляризация — вертикальная. Разъёмы: 1×N.
Масса — 0,76 кг, размеры Ø42 × (360 ± 5) мм. Крепление: Ø35–50 мм.
На что смотреть при подборе
Технические характеристики
| Параметр | 100–174 МГц | 174–380 МГц | 380–520 МГц | 617–960 МГц | 960–1400 МГц | 1400–2700 МГц | 3300–4200 МГц | 4200–6000 МГц |
|---|---|---|---|---|---|---|---|---|
| Диапазон частот | 100–2700 / 3300–6000 МГц | |||||||
| Коэффициент усиления, дБи | 3 | |||||||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||||||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 68 ± 20° | |||||||
| Поляризация | Вертикальная | |||||||
| КСВН | ≤2,5 | |||||||
| Входное сопротивление | 50 Ом | |||||||
| Максимальная мощность на порт | 100 Вт | |||||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø42 × (360 ± 5) мм |
| Масса антенны | 0,76 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Крепление на трубу | Ø35–50 мм |
Вопросы по модели
Рабочий диапазон AOU-100/6000-3 — 100–2700 / 3300–6000 МГц.
Коэффициент усиления AOU-100/6000-3 — 3 дБи. Ширина луча по горизонтали — 360°.
1×N. Исполнение AOU-100/6000-3 с другим разъёмом — уточняйте у менеджера.
Крепление AOU-100/6000-3: Ø35–50 мм. Габариты Ø42 × (360 ± 5) мм, масса 0,76 кг.
Техническое описание AOU-100/6000-3 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
