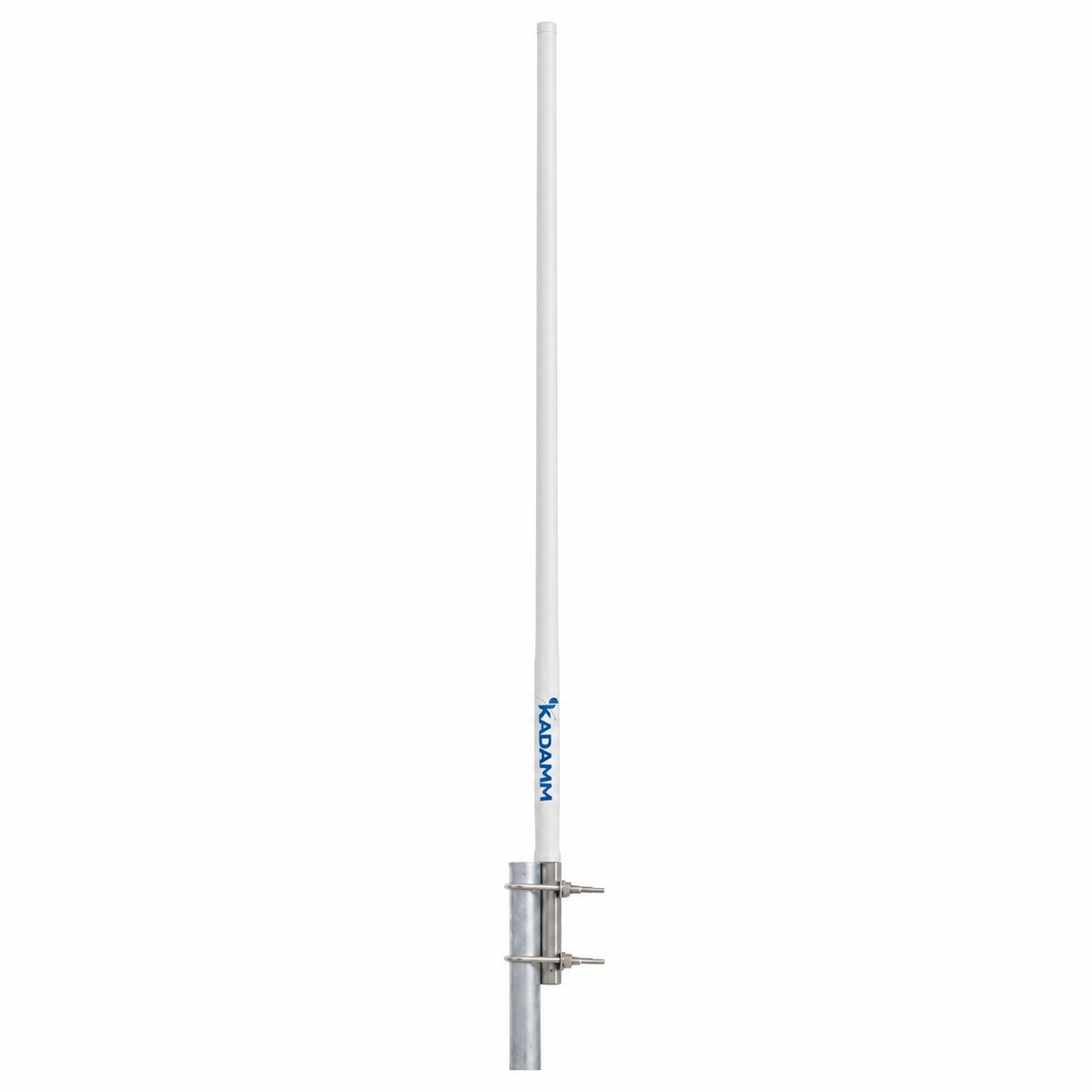

Модель KADAMM AC-1511: коллинеарная всенаправленная антенна для стационарной радиостанции, 1500–1670 МГц, усиление 11 дБи.
О модели
По частотам (1500–1670 МГц) KADAMM AC-1511 подходит для систем: GPS L1, ГЛОНАСС L1 и BeiDou B1. Усиление 11 дБи — у KADAMM AC-1511 заметный выигрыш по дальности без узкого луча. По горизонтали KADAMM AC-1511 светит на 360°, выделенного направления нет.
Поляризация — вертикальная. Разъёмы: 1×N.
Масса — 2 кг, размеры Ø50 × (1900 ± 20) мм. Крепление: Ø40–50 мм. Работает при температуре −40…+70 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1500–1670 МГц |
| Коэффициент усиления, дБи | 11 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8° |
| Поляризация | Вертикальная |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø50 × (1900 ± 20) мм |
| Размеры упаковки | 1950 × 110 × 130 мм |
| Масса антенны | 2 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø40–50 мм |
Вопросы по модели
Рабочий диапазон AC-1511 — 1500–1670 МГц.
Коэффициент усиления AC-1511 — 11 дБи. Ширина луча по горизонтали — 360°.
У AC-1511 — 1×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление AC-1511: Ø40–50 мм. Габариты Ø50 × (1900 ± 20) мм, масса 2 кг.
Техническое описание AC-1511 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
