Арматура для подвеса оптического кабеля ADSS
Самонесущий оптический кабель ADSS подвешивают на опорах линий связи и электропередачи без отдельного несущего троса. Арматура принимает на себя натяжение кабеля: натяжные зажимы закрепляют его на анкерных опорах, поддерживающие — держат на промежуточных, спусковые — фиксируют кабель, спускающийся по опоре к муфте или в кабельный ввод.
Спиральные зажимы распределяют нагрузку по длине кабеля и не пережимают его оболочку: точечная нагрузка на ADSS повреждает волокна. Размер зажима подбирают строго по наружному диаметру кабеля.
В разделе — натяжные, поддерживающие и спусковые зажимы для кабеля ADSS разного диаметра.
Коротко о разделе: 3 серии KADAMM, 18 исполнений в таблицах серий.
Серии раздела
| Серия | Размеры и применение | Исполнений |
|---|---|---|

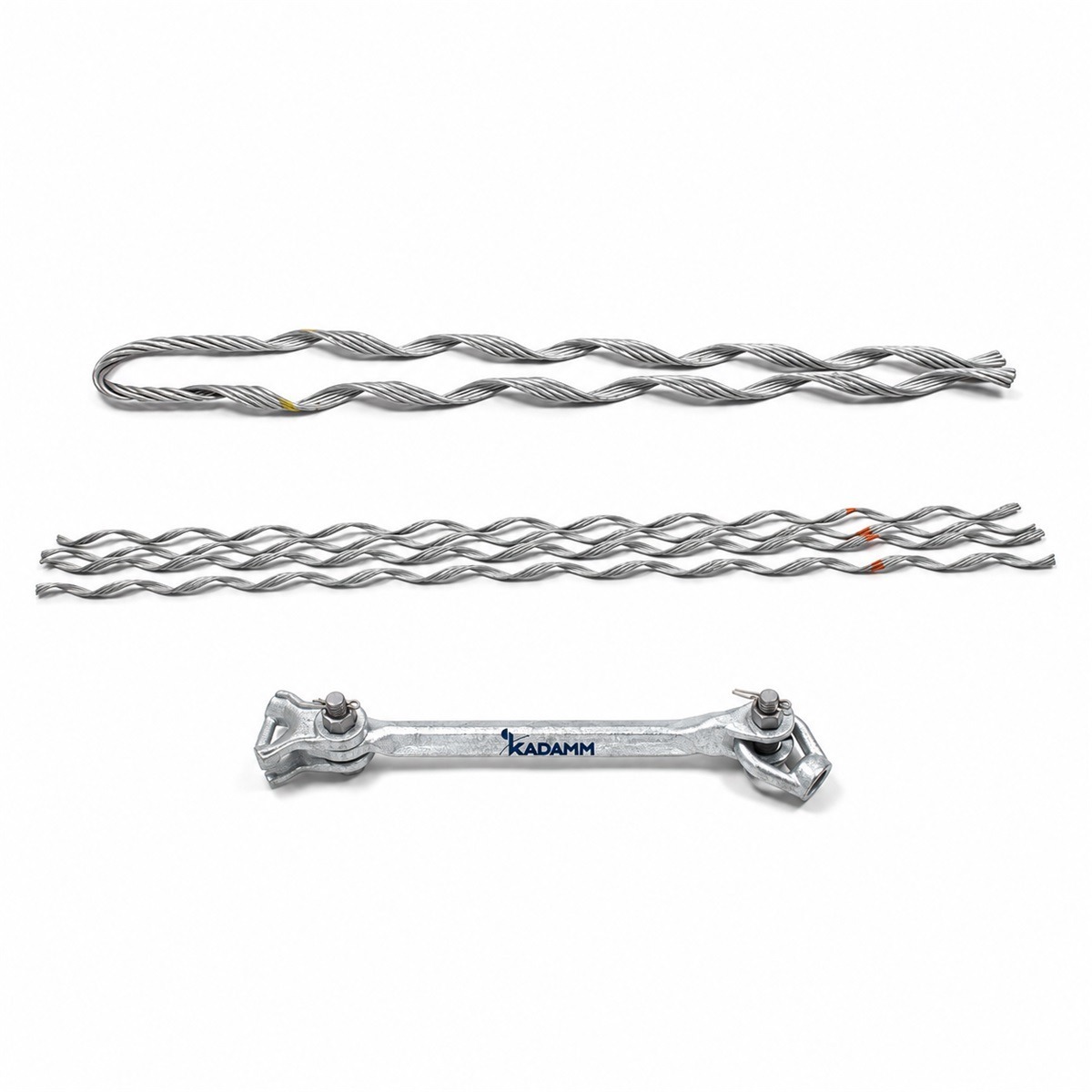

| KADAMM АС-Н | для кабеля ADSS Ø10,2–21,2 мм | 7 исполнений |

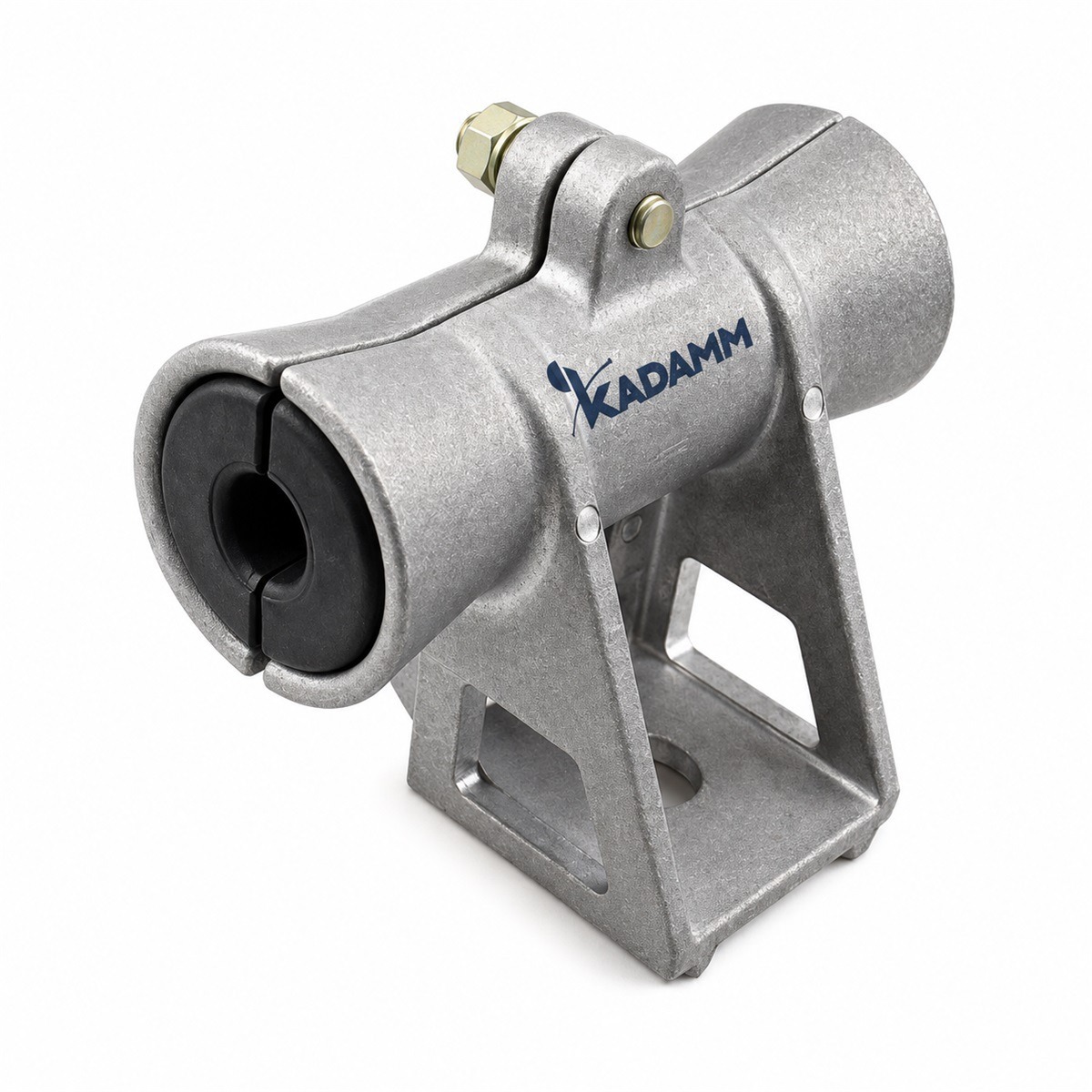

| KADAMM АС-П | для кабеля ADSS Ø9,6–22,2 мм | 6 исполнений |

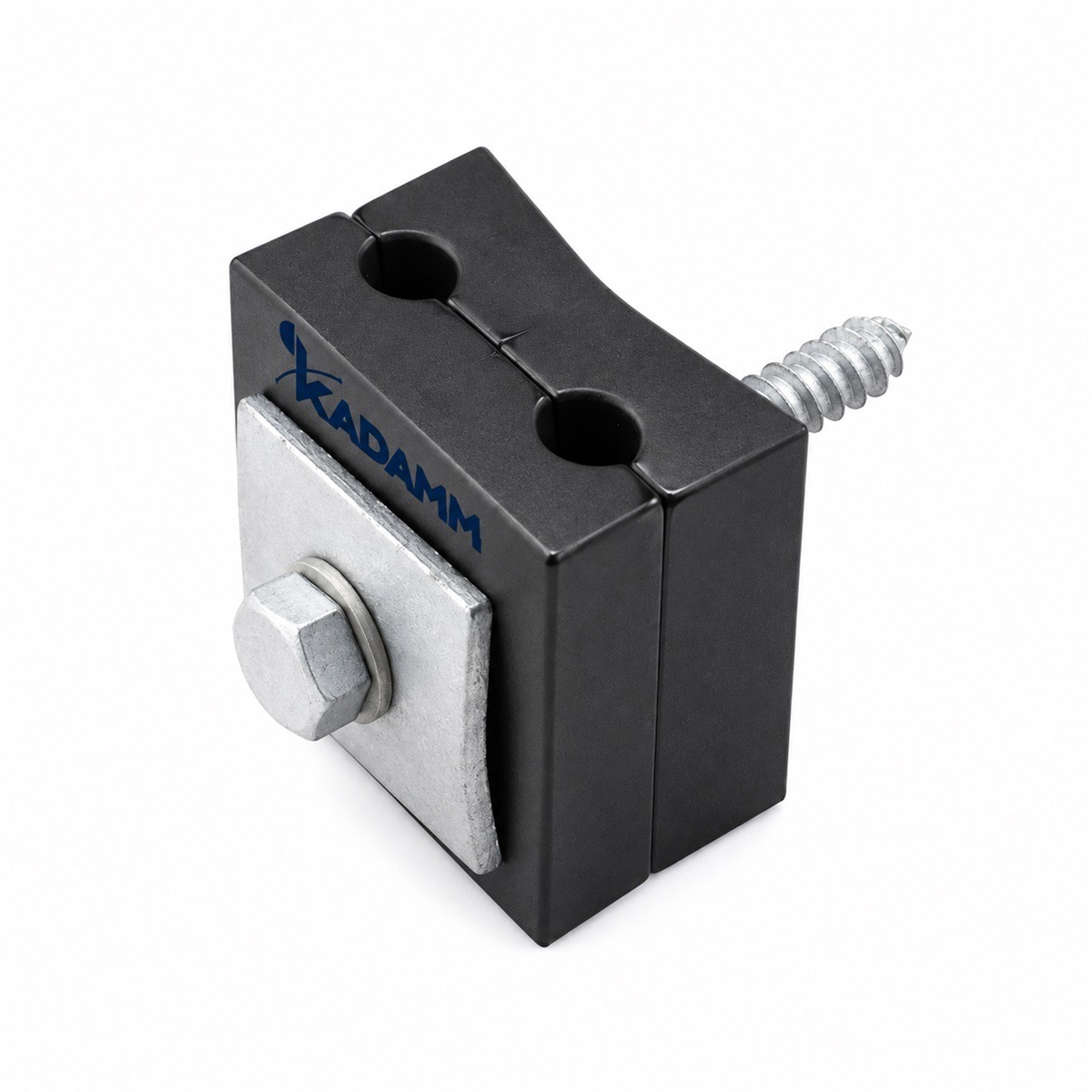

| KADAMM АС-С | для кабеля ADSS Ø9,5–21,6 мм | 5 исполнений |
Где применяют
- Подвес оптического кабеля на опорах связи и освещения.
- Подвод оптики к базовым станциям по воздушной линии.
- Спуск кабеля по опоре к оптической муфте и в кабельный ввод.
Как выбрать арматуру для кабеля ADSS
- Зажим — по наружному диаметру кабеля из таблицы исполнений, без «примерно».
- Натяжные зажимы ставят на анкерных и угловых опорах, поддерживающие — на промежуточных.
- Допустимое натяжение кабеля должно быть не ниже нагрузки на пролёт с учётом гололёда и ветра.
- Спусковые зажимы ставят с шагом 1–1,5 м по опоре.
Смежные разделы
Производитель KADAMM (КАДАММ): подберём арматуру под диаметр кабеля и пролёты — info@kadamm.com, 8-499-213-05-16.
