Антенна: 600–6000 МГц, усиление 6,5 дБи.
Что представляет собой антенна

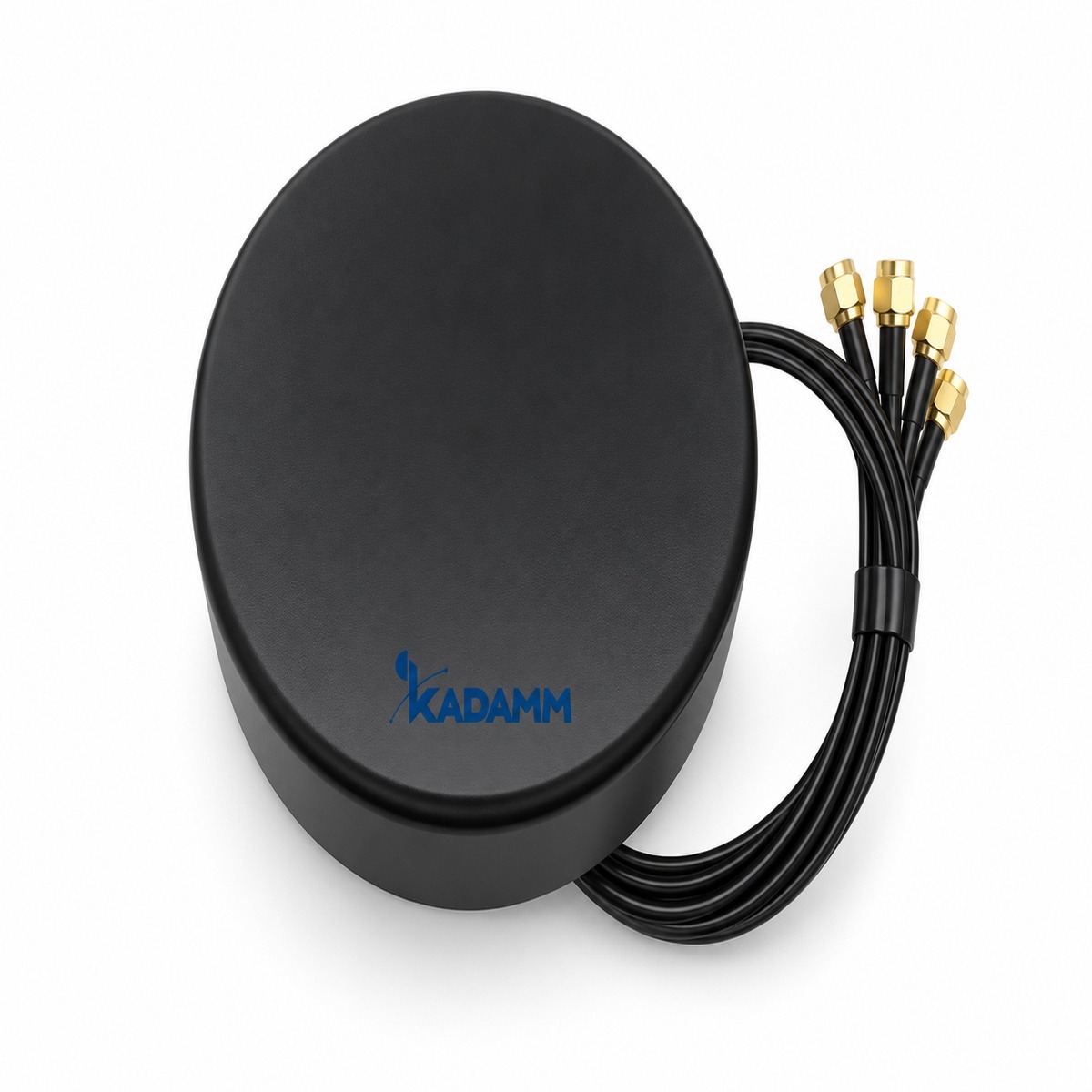

KADAMM 5G4-6.5 — антенна диапазона 600–6000 МГц. Антенну подключают к модему, роутеру или терминалу вместо штатной: она выносится к окну, на стену или на крышу, туда, где сигнал базовой станции сильнее, а кабель доводит его до устройства.
Современные модемы 4G и 5G работают по схеме MIMO: у них два или четыре антенных входа, и на каждый нужна своя антенна или отдельный вход многопортовой антенны. Если подключить только один вход, скорость падает почти вдвое. Разные поляризации или разнос антенн дают модему независимые каналы.
Усиление 6,5 дБи прибавляется к уровню сигнала на входе модема. На краю зоны покрытия несколько децибел решают, будет ли устойчивое соединение: модем переходит на более быструю модуляцию и реже теряет сеть.
Разъём — 4 × SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 600–6000 МГц, у AH-61015 — 617–960, 1400–2700 и 3300–6000 МГц
- Усиление 6,5 дБи, у AH-61015 — 1,5–3 дБи (больше на 5 дБ)
У KADAMM 5G4-6.5 больше усиление; KADAMM AH-61015 выбирают, если важен её набор полос.
- Полосы 600–6000 МГц, у LTE4 — 698–960, 1710–2690 и 2900–3800 МГц
- Усиление 6,5 дБи, у LTE4 — 3–3,5 дБи (больше на 3,5 дБ)
У KADAMM 5G4-6.5 больше усиление; KADAMM LTE4 выбирают, если важен её набор полос.
- Полосы 600–6000 МГц, у LTE-W — 698–960, 1710–2700 и 4900–5825 МГц
- Усиление 6,5 дБи, у LTE-W — 2–3 дБи (больше на 4,5 дБ)
У KADAMM 5G4-6.5 больше усиление; KADAMM LTE-W выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу 5G4-6.5 с запасом по краям.
Значение 5G4-6.5 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц |
| Коэффициент усиления | 6,5 дБи |
| КСВН | уточняйте у менеджера |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | антенна на разъём устройства или выносная с кабелем |
| Разъём | 4 × SMA (вилка) |
| Длина | уточняйте у менеджера |
| Исполнение | 4 порта (4–7 портов — по заказу) |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры 5G4-6.5 в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание 5G4-6.5.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход 5G4-6.5 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 6,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 6,5 = 46,5 дБм, то есть около 45 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 3300 МГц (середина полосы 600–6000 МГц): L = 32,45 + 20·lg 3300 + 20·lg 1 = 102,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 46,5 − 102,8 = −56,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Абонентские антенны ставят на дачах, в загородных домах, на объектах телеметрии и видеонаблюдения, в кабинах техники — везде, где модему не хватает сигнала.
Сети и службы в полосах 5G4-6.5:
Перед заказом KADAMM 5G4-6.5 сверьте с проектом:
- Частоты оборудования — внутри 600–6000 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — 4 × SMA (вилка).
Комплект поставки
- Антенна КАДАММ 5G4-6.5
Документация и поставка
Документы
Техописание и каталог
Техническое описание 5G4-6.5 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM 5G4-6.5 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора 5G4-6.5 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
