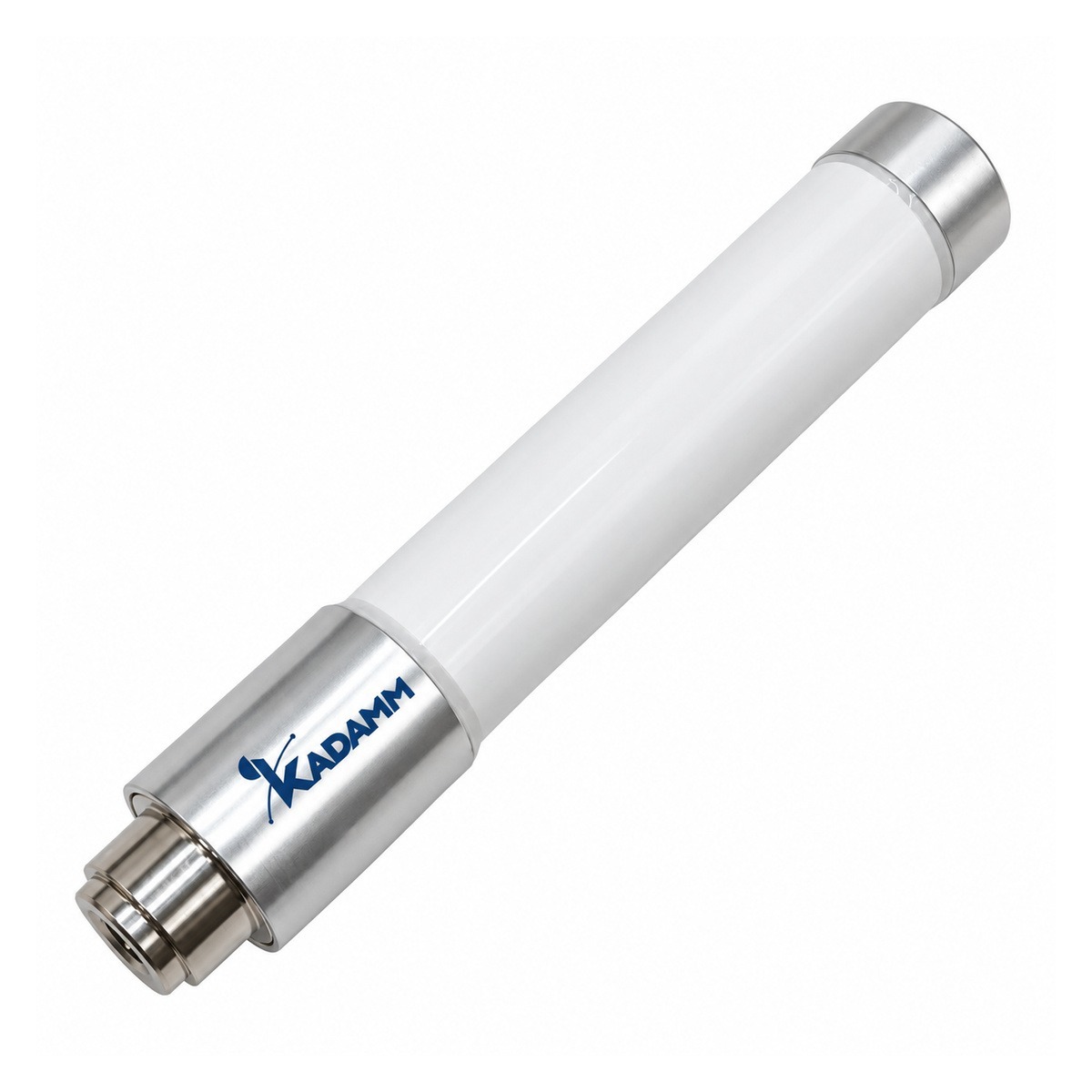

KADAMM AOU-3700/4200-3-2 — стеклопластиковая всенаправленная антенна 3700–4200 МГц, 3 дБи, 100 мм, SMA

KADAMM AOU-3700/4200-3-2 — стеклопластиковая всенаправленная антенна диапазона 3700–4200 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 3 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 3 дБи = 0,9 дБд.

Радом из стеклопластика прочный, не боится ультрафиолета и обледенения и сохраняет форму антенны на ветру.

Пример расчёта: на 3950 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 3950 + 20·lg 3 ≈ 113,9 дБ. Антенна с усилением 3 дБи сокращает их на 3 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −76,9 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: КСВН не более 1,6. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø16 × 100 мм; радом — стеклопластик; степень защиты IP67.

Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• IEC 61169-15 — документ, на который ссылается техническое описание AOU-3700/4200-3-2.
• IEC 60529 — документ, на который ссылается техническое описание AOU-3700/4200-3-2.
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOU-3700/4200-3-2 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOU-3700/4200-3-2 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 3950 МГц (середина полосы 3700–4200 МГц): L = 32,45 + 20·lg 3950 + 20·lg 1 = 104,4 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 43 − 104,4 = −61,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Перед заказом KADAMM AOU-3700/4200-3-2 сверьте с проектом:

• Частоты оборудования — внутри 3700–4200 МГц

• AOU-3700/4200-3-2 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• После затяжки соединения AOU-3700/4200-3-2 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление AOU-3700/4200-3-2 включают в контур заземления и молниезащиты опоры по проекту.
