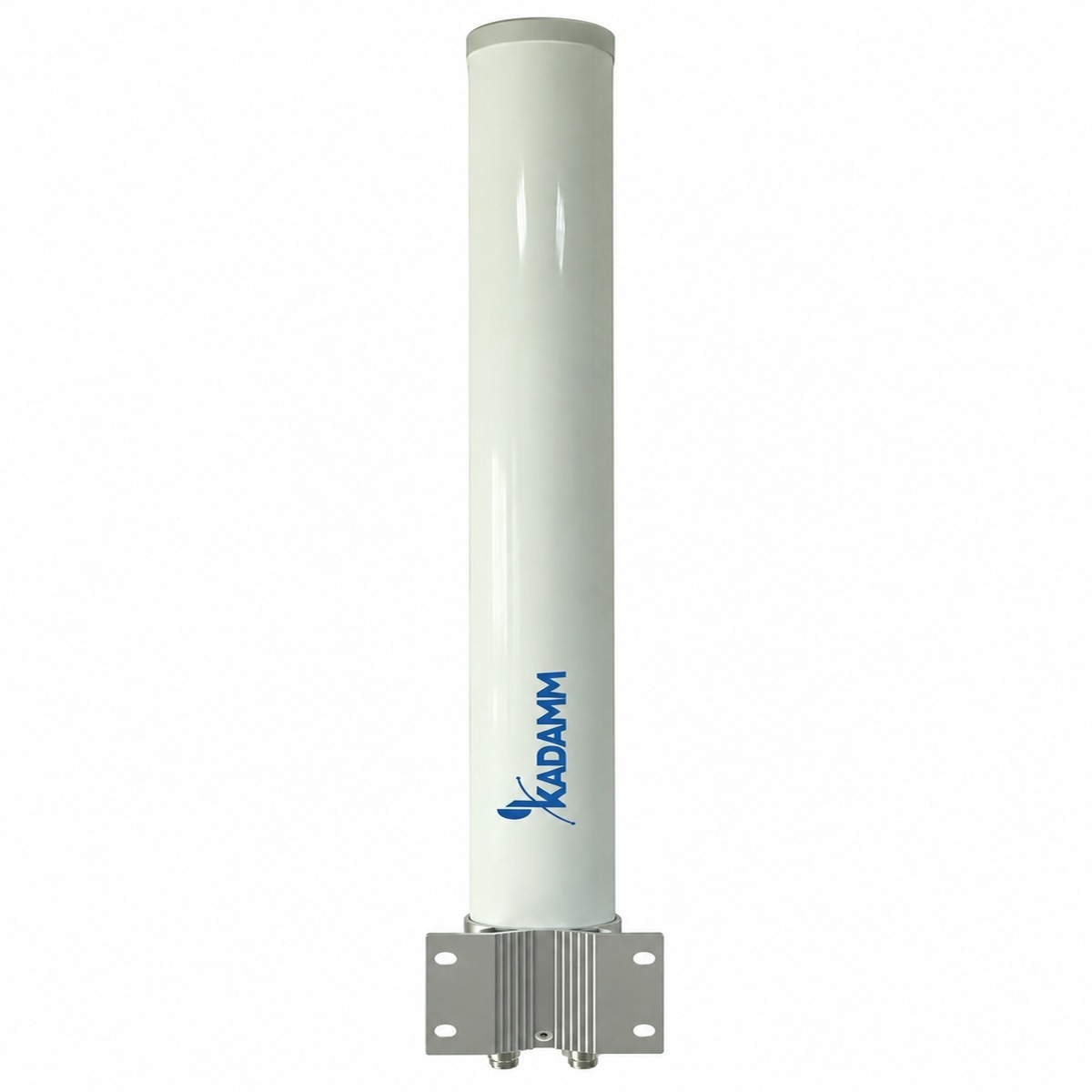

KADAMM AC-61007 — коллинеарная всенаправленная антенна для стационарной радиостанции: 617–960 МГц и 1710–2700 МГц, усиление 6–7 дБи, 2 порта.
О модели
Полоса 617–960 МГц и 1710–2700 МГц у KADAMM AC-61007 перекрывает LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800 — на этих частотах модель и применяют. Усиление 6–7 дБи у KADAMM AC-61007 — широкая диаграмма и ровное покрытие вблизи точки установки. Диаграмма круговая: KADAMM AC-61007 одинаково работает во все стороны по горизонтали.
Поляризация — вертикальная. 2 разъёма KADAMM AC-61007 дают отдельные входы на каждую систему и поляризацию. Разъёмы: 2×N.
Габариты — Ø76 × (895 ± 5) мм, масса 1,8 кг. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | 617–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 6 | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° | 25° |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø76 × (895 ± 5) мм |
| Масса антенны | 1,8 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ПВХ |
| Рабочая температура | −40…+60 °C |
Вопросы по модели
Рабочий диапазон AC-61007 — 617–960 / 1710–2700 МГц.
Коэффициент усиления AC-61007 — 6–7 дБи. Ширина луча по горизонтали — 360°.
У AC-61007 — 2×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Габариты Ø76 × (895 ± 5) мм, масса 1,8 кг.
Техническое описание AC-61007 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
