Всенаправленная стеклопластиковая антенна C-V2X: 5905–5925 МГц, усиление 6 дБи.
Что представляет собой антенна

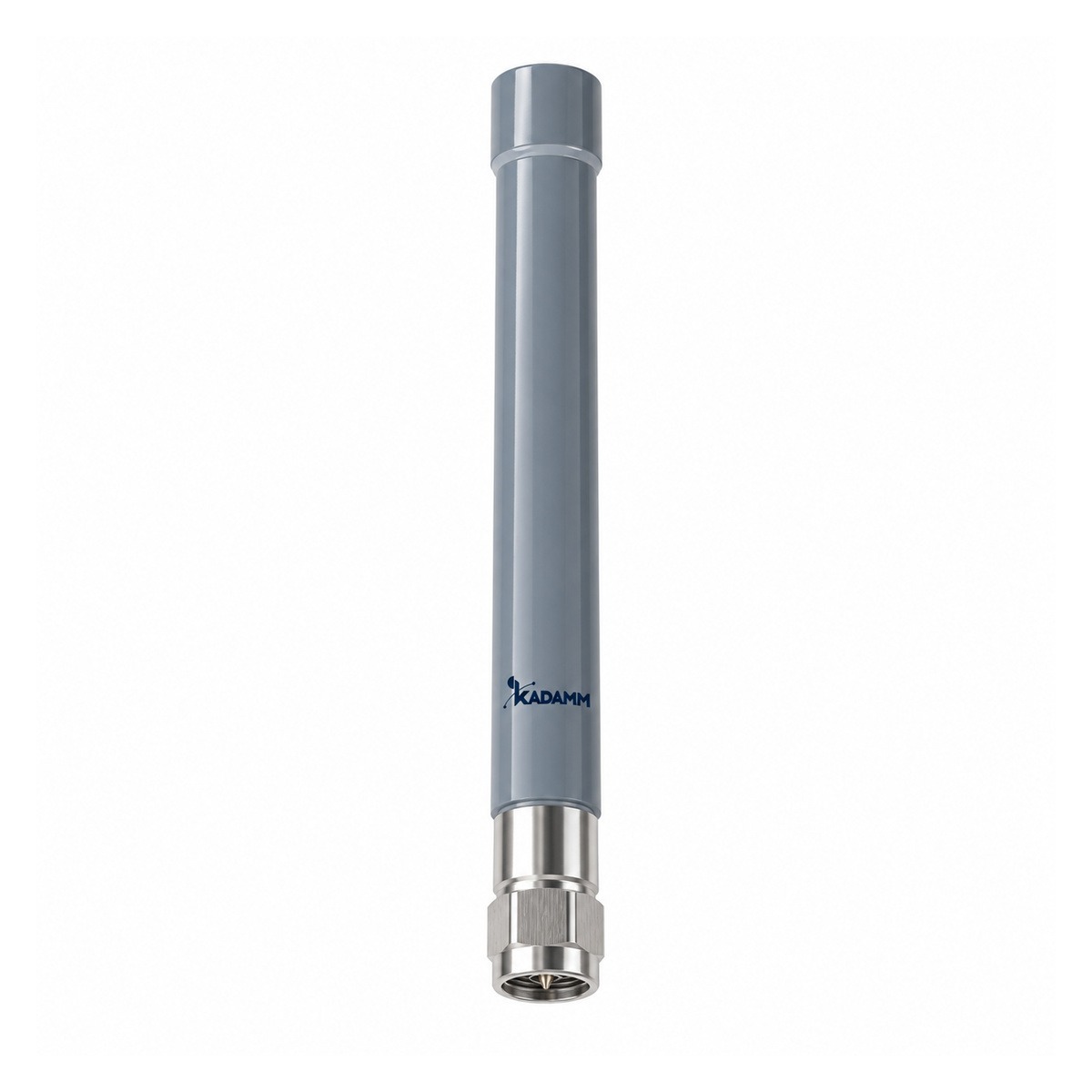

KADAMM V2X-6 — всенаправленная стеклопластиковая антенна C-V2X диапазона 5905–5925 МГц. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Поляризация вертикальная — как у базовых станций и носимых радиостанций, поэтому потерь на рассогласование поляризаций нет.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,8; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø20 × 190 мм; масса 0,25 кг; предельная скорость ветра 36,9 м/с; степень защиты IP67; рабочая температура −40…+80 °C.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 5905–5925 МГц, у AC-1150/1280-5 — 1150–1280 МГц
- Усиление 6 дБи, у AC-1150/1280-5 — 5,3 дБи (больше на 0,7 дБ)
- Легче на 0,09 кг (0,25 кг и 0,34 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 5905–5925 МГц, у AOU-698/2700 — 600–6000 МГц
- Разъём N, у AOU-698/2700 — SMA, N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 5905–5925 МГц, у RDC — 617–960, 1710–3800 и 4900–6000 МГц
- Усиление 6 дБи, у RDC — 3–4 дБи (больше на 2 дБ)
У KADAMM V2X-6 больше усиление; KADAMM RDC выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу V2X-6 с запасом по краям.
Значение V2X-6 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 360°; по ней видно, какой сектор закрывает V2X-6.
Согласование V2X-6 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт V2X-6.
Как читать характеристики
Электрические характеристики
| Параметр | 5905–5925 МГц |
|---|---|
| Диапазон частот | 5905–5925 МГц |
| Коэффициент усиления, дБи | 6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16 ± 3° |
| Поляризация | Вертикальная |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Грозозащита | Заземление по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø20 × 190 мм |
| Масса антенны | 0,25 кг |
| Максимальная скорость ветра | 36,9 м/с |
| Цвет радома | Серый |
| Рабочая температура | −40…+80 °C |
| Степень защиты | IP67 |
| Относительная влажность | до 95 % |
| Крепление | уточняйте у менеджера |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у V2X-6 — вилка N (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры V2X-6 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход V2X-6 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 6 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 6 = 46 дБм, то есть около 40 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 5915 МГц (середина полосы 5905–5925 МГц): L = 32,45 + 20·lg 5915 + 20·lg 1 = 107,9 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 46 − 107,9 = −61,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Перед заказом KADAMM V2X-6 сверьте с проектом:
- Частоты оборудования — внутри 5905–5925 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×N
- Климат площадки — в пределах −40…+80 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- V2X-6 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
- Разъёмы — вилка N (IEC 61169-16).
- Уличные соединения V2X-6 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление V2X-6 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна КАДАММ V2X-6; комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание V2X-6 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM V2X-6 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора V2X-6 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM V2X-6 | KADAMM AC-1150/1280-5 | KADAMM AOU-698/2700 | KADAMM RDC |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 5905–5925 МГц | 1150–1280 МГц | 600–6000 МГц | 617–960, 1710–3800 и 4900–6000 МГц |
| Усиление | 6 дБи | 5,3 дБи | 2–7,5 дБи | 3–4 дБи |
| Луч по горизонтали | 360° | 360° | — | — |
| Поляризация | Вертикальная | Вертикальная | — | — |
| Порты | 1 | 1 | 1 | — |
| Габариты | Ø20 × 190 мм | — | — | — |
| Масса | 0,25 кг | 0,34 кг | — | 35 г, 55 г |
| Страница | Эта модель | Открыть | Открыть | Открыть |
