KADAMM I-ATO3-3300/4000M — потолочная антенна 4G/5G MIMO 3300–4000 МГц, 3 дБи

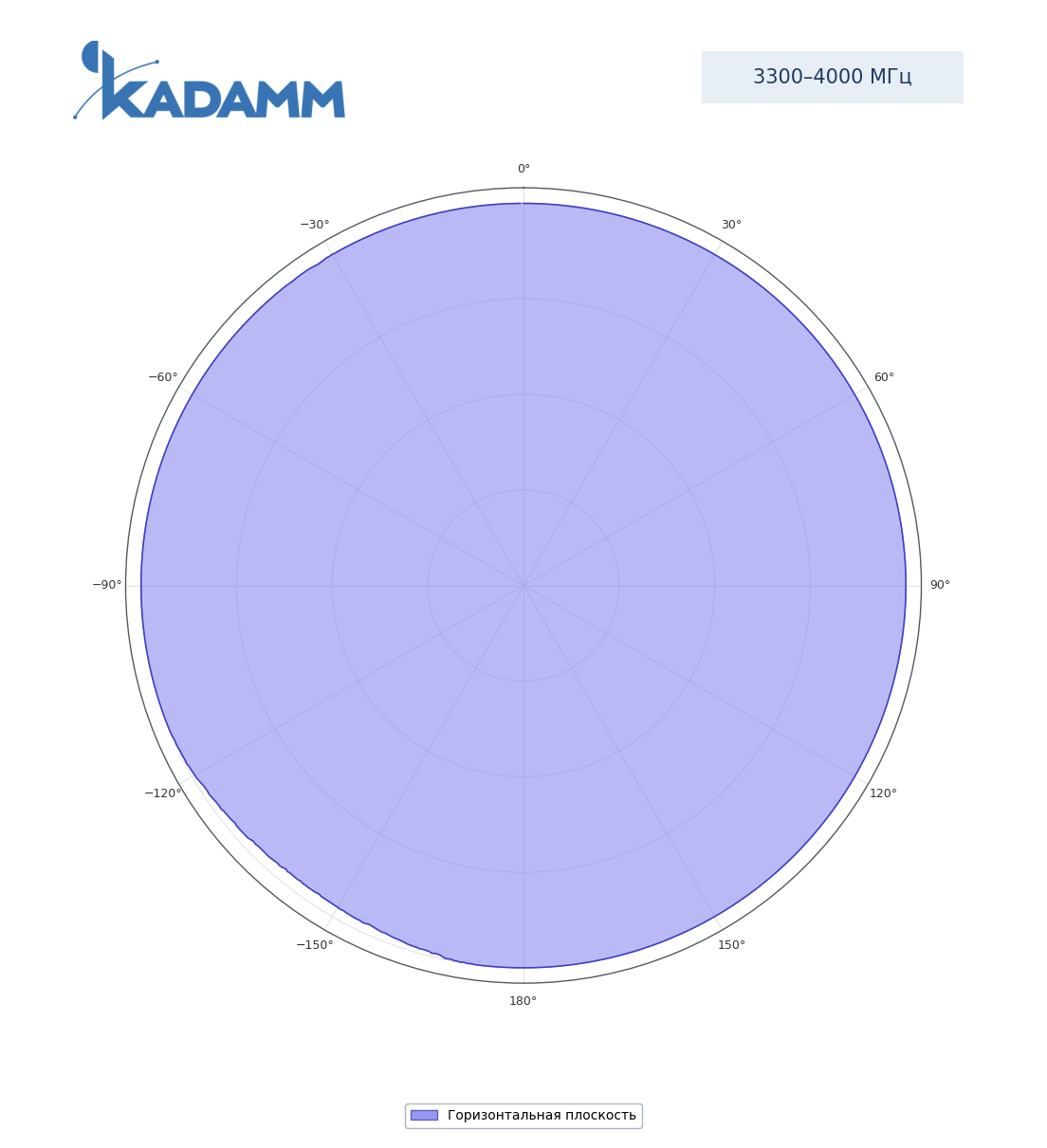

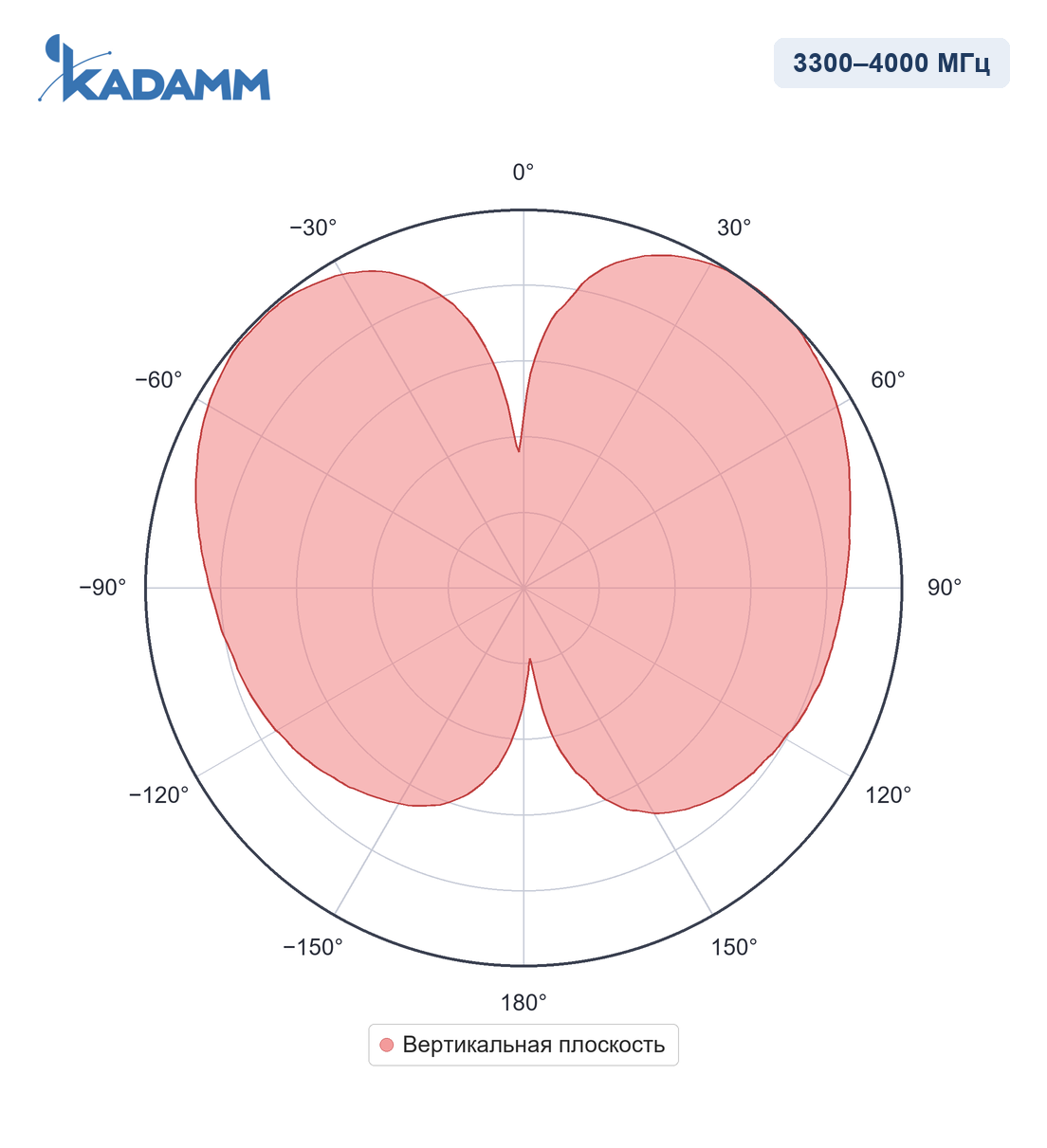

KADAMM I-ATO3-3300/4000M — потолочная всенаправленная антенна для помещений диапазона 3300–4000 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.

В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.

Усиление антенны — 3 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø100 × 130 мм; масса 0,7 кг; крепление: Ø25–50 мм; радом — abs-пластик; предельная скорость ветра 40 м/с; рабочая температура −40…+60 °C.

Разъём — 2×N, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATO3-3300/4000M — 2 × розетка N или по заказу (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы I-ATO3-3300/4000M покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO3-3300/4000M в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO3-3300/4000M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 3 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 3 = 16 дБм, то есть около 40 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 3650 МГц (середина полосы 3300–4000 МГц): L = 32,45 + 20·lg 3650 + 20·lg 0,02 = 69,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 16 − 69,7 = −53,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.

Сети и службы в полосах I-ATO3-3300/4000M:

Перед заказом KADAMM I-ATO3-3300/4000M сверьте с проектом:

• Частоты оборудования — внутри 3300–4000 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 2×N
• Опора и крепление — на трубу Ø25–50 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление I-ATO3-3300/4000M — на трубу Ø25–50 мм.
• I-ATO3-3300/4000M крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
• Разъёмы — 2 × розетка N или по заказу (IEC 61169-16), выведены снизу.
• В помещении разъёмы I-ATO3-3300/4000M не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.

Упаковка 258 × 125 × 115 мм.
