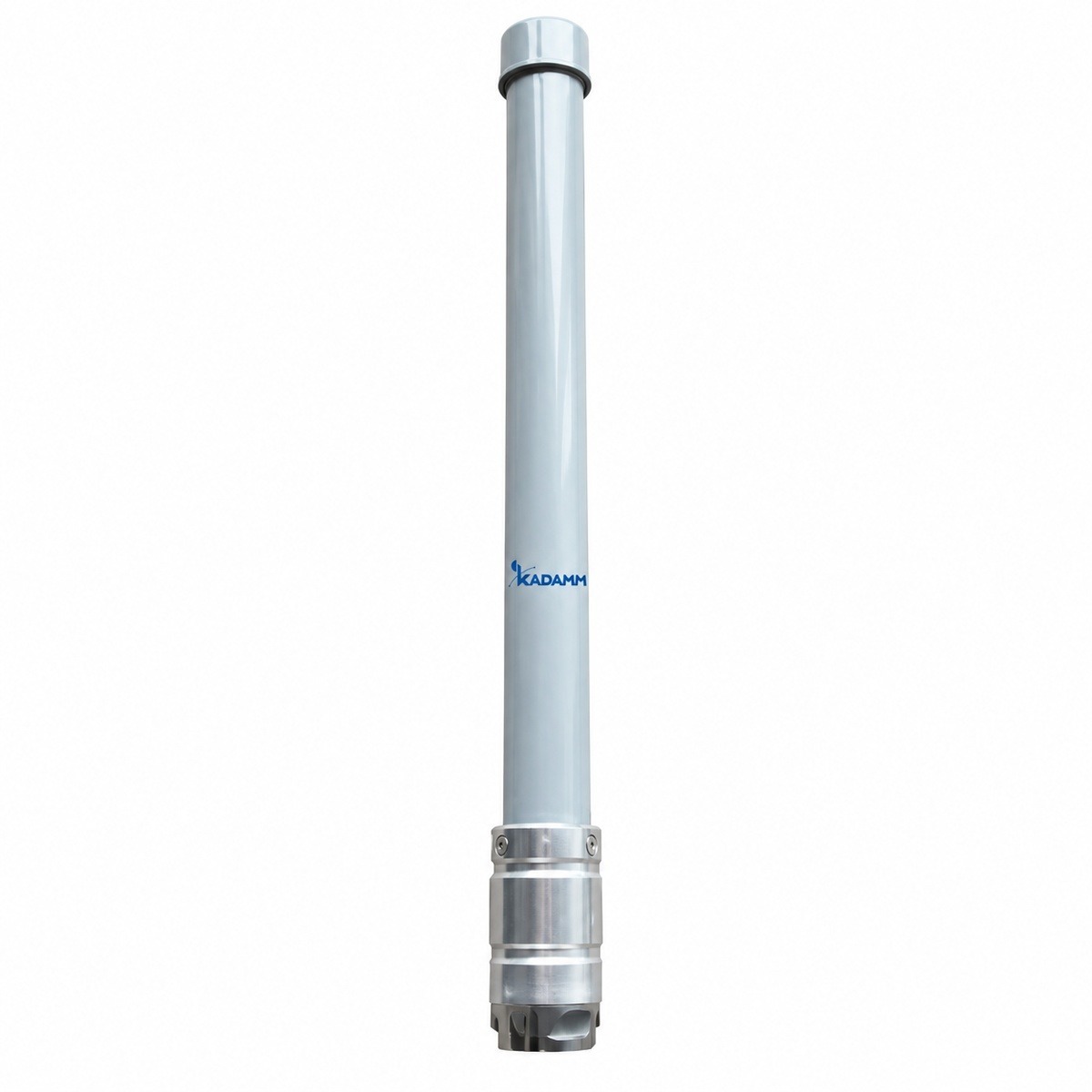

KADAMM AOU-698/6000-3 — сверхширокополосная всенаправленная антенна: 698–960 МГц и 1710–2700 МГц и 3300–6000 МГц, усиление 3 дБи.
О модели
По частотам (698–960 МГц и 1710–2700 МГц и 3300–6000 МГц) KADAMM AOU-698/6000-3 подходит для систем: LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800. Невысокое усиление (3 дБи) даёт AOU-698/6000-3 широкую диаграмму: зона ровная, без провалов рядом с антенной. Диаграмма круговая: KADAMM AOU-698/6000-3 одинаково работает во все стороны по горизонтали.
Поляризация — вертикальная. Разъёмы: 1×4.3-10.
Масса — 0,1 кг, размеры Ø24 × (200 ± 20) мм. Рабочие температуры — −40…+70 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–6000 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–6000 МГц | ||
| Коэффициент усиления, дБи | 3 | ||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 78 ± 20° | ||
| Поляризация | Вертикальная | ||
| КСВН | ≤2,5 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N или розетка N или 4.3-10 или по заказу (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø24 × (200 ± 20) мм |
| Размеры упаковки | упаковка по 120 шт., 490 × 270 × 175 мм |
| Масса антенны | 0,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
Вопросы по модели
Рабочий диапазон AOU-698/6000-3 — 698–960 / 1710–2700 / 3300–6000 МГц.
Коэффициент усиления AOU-698/6000-3 — 3 дБи. Ширина луча по горизонтали — 360°.
У AOU-698/6000-3 — 1×4.3-10. Нужен другой тип разъёма — назовите его в запросе на подбор.
Габариты Ø24 × (200 ± 20) мм, масса 0,1 кг.
Техническое описание AOU-698/6000-3 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
