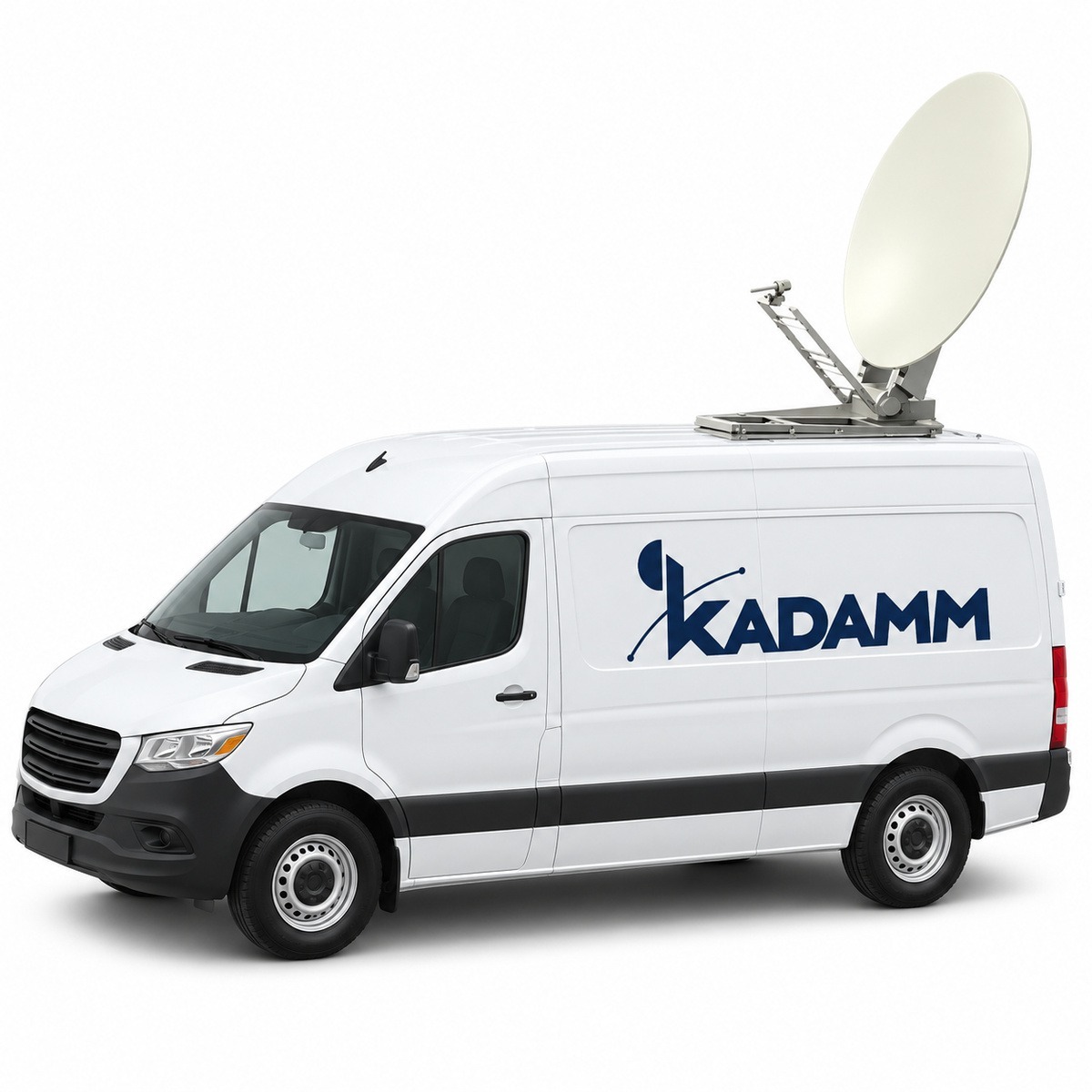

KADAMM ASD — автомобильные спутниковые антенны для работы на стоянке 1,0–4,5 м, C, X, Ku, Ka
Параболическая антенна: C, X, Ku, Ka, усиление не менее 51,4 / 53,3 дБи.
C, X, Ku, KaУсиление не менее 51,4 / 53,3 дБи
▤
Подберём ASD под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →1,0–4,5 м
Апертура
3400–31000 МГц
Диапазоны
51,4–53,3 дБи
Усиление 4,5 м Ku
≤1,25–1,5
КСВН
≤3 мин
Захват спутника (1,0–2,4 м)
IP65
Степень защиты
Что представляет собой антенна
KADAMM ASD — параболическая антенна диапазонов C, X, Ku, Ka. Зеркальная антенна земной станции работает со спутником на геостационарной или другой орбите: облучатель с портами приёма и передачи стоит в фокусе отражателя, а опорно-поворотное устройство наводит луч на спутник. Качество линии задают усиление антенны на передачу и добротность станции на приём — отношение усиления к шумовой температуре (G/T).
Антенна стационарной земной станции устанавливается на фундамент или опору и наводится на спутник один раз; по азимуту, углу места и поляризации её доводят по уровню сигнала спутника.
Усиление — не менее 51,4 / 53,3 дБи. Чем больше отражатель, тем выше усиление и уже луч: антенну приходится точнее наводить и жёстче закреплять, иначе ветер уводит луч со спутника.
Электрические параметры тракта: КСВН не более 1,25–1,5. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: степень защиты IP65.
Параболическая антенна: C, X, Ku, Ka, усиление не менее 51,4 / 53,3 дБи.
Чем отличается от похожих моделей KADAMM
KADAMM AST
- Полосы 3400–6730, 7250–8400, 10700–14500, 17700–21200 и 29000–31000 МГц, у AST — 1500–1800, 2025–2400, 3400–6725, 7250–9700, 10700–14500, 17700–21200, 25500–27000 и 27500–31000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
KADAMM ASF
- Полосы 3400–6730, 7250–8400, 10700–14500, 17700–21200 и 29000–31000 МГц, у ASF — 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц
- Усиление 51,4–53,3 дБи, у ASF — −15–−8 ГГц (больше на 59,4 дБ)
У KADAMM ASD больше усиление; KADAMM ASF выбирают, если важен её набор полос.

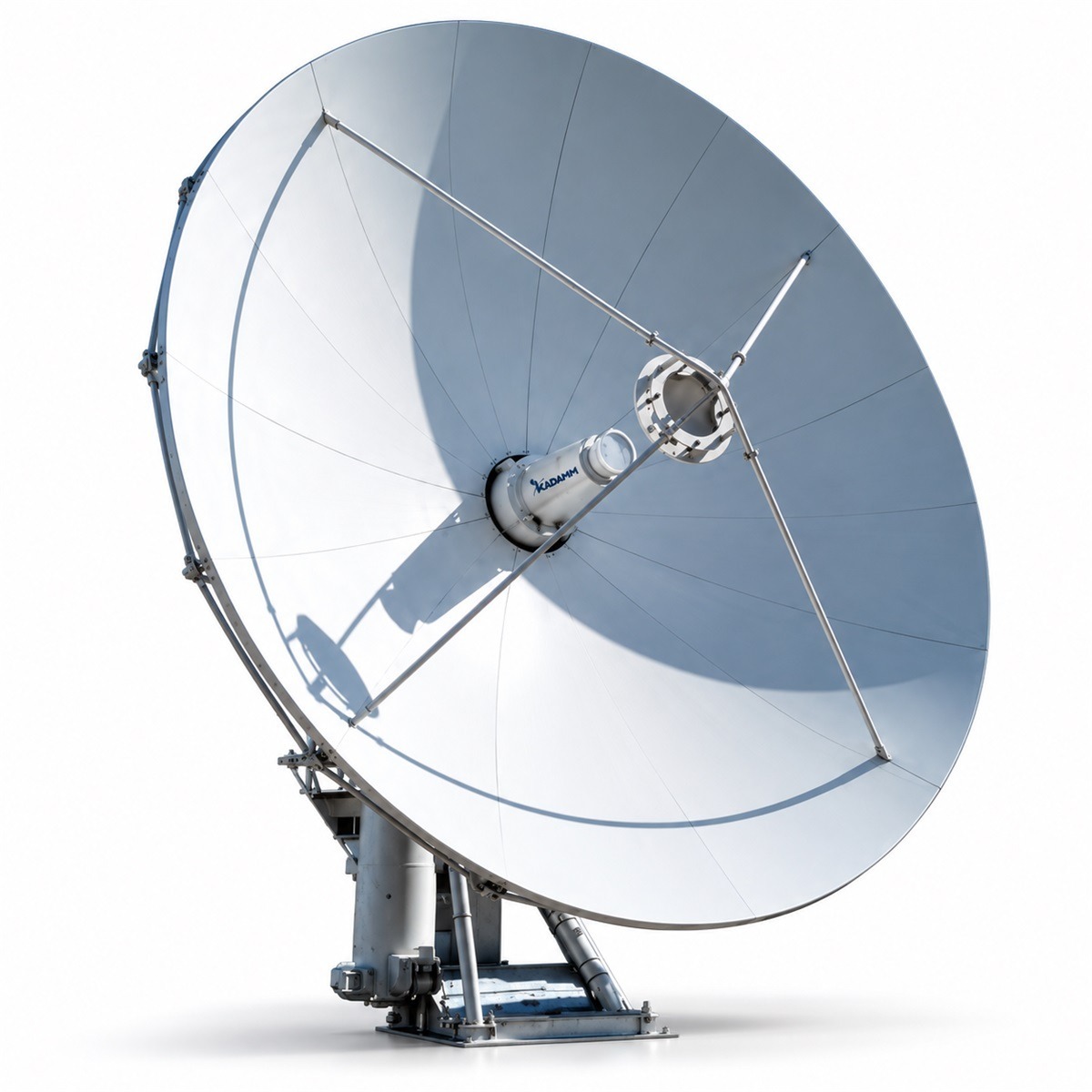

KADAMM ASE
- Полосы 3400–6730, 7250–8400, 10700–14500, 17700–21200 и 29000–31000 МГц, у ASE — 3400–4200, 5850–6725, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц
- Усиление 51,4–53,3 дБи, у ASE — до 64,2 дБи (меньше на 10,9 дБ)
KADAMM ASE даёт больше усиления; у KADAMM ASD в пользу выбора — свой набор полос.
Конструкция и материалы
ИзлучателиПоляризация ku и C — линейная (ASD-18-C — линейная или круговая); Ka и X — круговая.
Фото исполнений

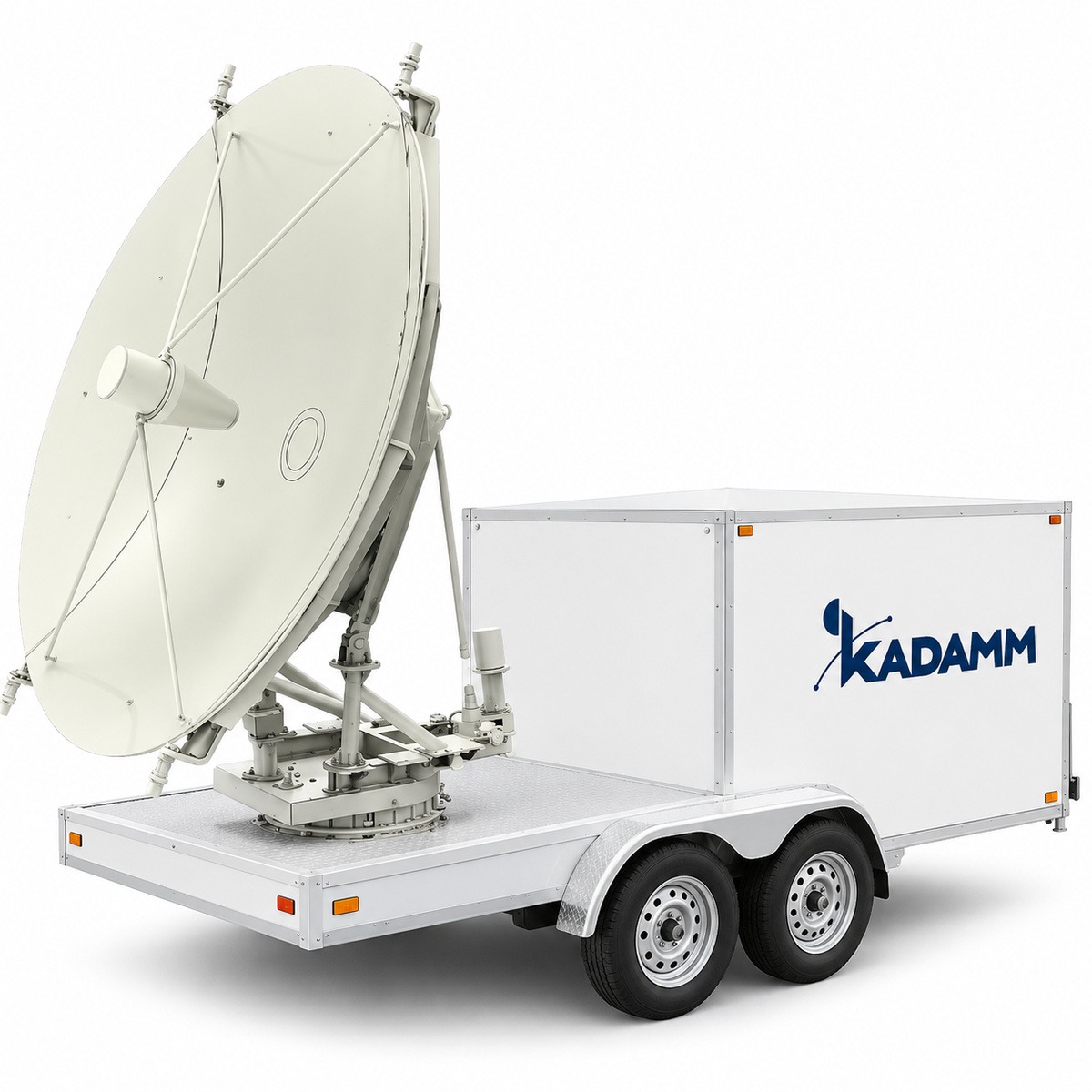

KADAMM ASD-45-KU
Ключевые особенности
✓
Полоса 3400–6730, 7250–8400, 10700–14500, 17700–21200 и 29000–31000 МГцВсе рабочие частоты объекта должны укладываться в полосу ASD с запасом по краям.
✓
Усиление 51,4–53,3 дБиЗначение ASD по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
✓
КСВН ≤1,25–1,5Согласование ASD с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Усиление 51,4–53,3 дБиВо сколько раз антенна сильнее изотропного излучателя в направлении максимума: 51,4–53,3 дБи — это примерно в 138038 раз по мощности; это перераспределение мощности по направлениям, а не её прибавка.
КСВН ≤1,25–1,5Для ASD при КСВН 1,25 коэффициент отражения не больше 0,11: обратно в тракт отражается не более 1,2 % мощности, обратные потери — не хуже 19,1 дБ.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны, приём / передача | по исполнению, см. таблицу «Исполнения» |
| Коэффициент усиления | по исполнению: формулы для рабочей частоты f (ГГц) — в таблице «Исполнения» |
| Поляризация | Ku и C — линейная (ASD-18-C — линейная или круговая); Ka и X — круговая |
| Кроссполяризационная развязка | ASD-10-KU-G — более 30 дБ; ASD-10-KU-H, ASD-12-KU, ASD-24 — не менее 35 дБ на оси; остальные — уточняйте у менеджера |
| Ширина луча по уровню −3 дБ, приём / передача | ASD-10-KU-G — 1,71° / 1,44°; ASD-24-C — 2,0° / 1,4°; ASD-24-KU — 0,71° / 0,63°; остальные — уточняйте у менеджера |
| Боковые лепестки | огибающая 29 − 25lgθ дБи при θ от 1° до 20°; первый боковой лепесток: ASD-10-KU-G — ниже −20 дБ, ASD-10-KU-H — не выше −18 дБ, ASD-12-KU и ASD-24 — не выше −14 дБ |
| КСВН | 1,0 и 1,2 м — не более 1,25; 1,5 и 2,4 м — не более 1,3; 1,8 и 4,5 м — не более 1,5 |
| Режимы слежения | 1,5–4,5 м — программное, моноимпульсное, по целеуказанию (по заказу), 4,5 м — также пошаговое; 1,0–2,4 м — автонаведение по маяку с привязкой по GPS и электронному компасу, ASD-24 — пошаговое сопровождение (точность лучше 1/5 ширины луча на приёме), ASD-10-KU-H — лучше 1/10 ширины луча |
| Облучатели других диапазонов | L, S, широкополосные 1–40 ГГц — по заказу |
| Развязка передачи и приёма | ASD-10, ASD-12, ASD-24 — не менее 85 дБ; остальные — уточняйте у менеджера |
| G/T | ASD-10-KU-H — не менее 19,3 дБ/К (угол места 20°, 11,725 ГГц); остальные — уточняйте у менеджера |
| Допустимая мощность передачи | ASD-10-KU-G, ASD-12-KU — 1 кВт; ASD-18-C, ASD-24-C, ASD-24-KU — 100 Вт; остальные — уточняйте у менеджера |
| Волноводные фланцы | ASD-10-KU-G, ASD-12-KU — WR75 (приём и передача); остальные — уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Апертура зеркала | 1,0; 1,2; 1,5; 1,8; 2,4; 4,5 м (по исполнению); ASD-10-KU-H — эквивалентный диаметр 0,98 м |
| Установка | на крышу автомобиля или кунга, работа на стоянке; ASD-10-KU-H — на багажник крыши без доработки автомобиля |
| Сектор наведения | 1,5 и 1,8 м — азимут ±220°, угол места 10–90°, поляризация ±90°; 4,5 м — азимут ±180°, угол места 5–90°, поляризация ±90°; ASD-10-KU-G — азимут ±180°, угол места 10–85°, поляризация ±95°; ASD-10-KU-H — азимут n × 360° непрерывно, угол места 0–90°, поляризация ±125°; ASD-12-KU — азимут ±200°, угол места 10–90°, поляризация ±90°; ASD-24 — азимут ±220°, угол места 10–90°, поляризация ±95° |
| Скорость по осям | 1,5 и 1,8 м — азимут и угол места 0,1–3 °/с (1,5 м: поляризация 0,1–1 °/с); 4,5 м — азимут 0,05–3 °/с, угол места и поляризация 0,05–1 °/с; ASD-12-KU — 0,1–6 °/с по всем осям; ASD-24 — 0,1–3 °/с по всем осям |
| Питание привода | 1,5, 1,8 м и ASD-24 — 220 В ±10 %, 50 ± 2 Гц (ASD-24 — менее 1000 Вт без усилителя мощности); 4,5 м — 380 В ±10 %, 50 ± 2 Гц; ASD-12-KU — 100–240 В, 50/60 Гц, не более 350 Вт; ASD-10-KU-H — 24 или 48 В постоянного тока, пиковое потребление не более 60 Вт; ASD-10-KU-G — уточняйте у менеджера |
| Степень защиты | IP65; ASD-24 — уточняйте у менеджера |
| Рабочая температура | −40…+60 °C; ASD-10-KU-G — −20…+60 °C; ASD-10-KU-H — −40…+65 °C; ASD-12-KU — −25…+50 °C; ASD-24 — −40…+55 °C (контроллер в салоне −20…+45 °C) |
| Температура хранения | −55…+70 °C; ASD-10-KU-G — −40…+80 °C; ASD-10-KU-H — −55…+85 °C; ASD-12-KU — −40…+60 °C; ASD-24 — −50…+65 °C |
| Ветровая нагрузка | рабочий ветер: ASD-10-KU-G, ASD-12-KU — 20 м/с; ASD-10-KU-H — 72 км/ч, порывы до 90 км/ч; ASD-24 — 20 м/с, порывы до 27 м/с; выживание: ASD-10-KU-G — 30 м/с, ASD-12-KU — 25 м/с, ASD-24 — 160 км/ч; остальные — уточняйте у менеджера |
| Масса и габариты в транспортном положении | ASD-10-KU-G — не более 48 кг; ASD-10-KU-H — не более 31 кг, 1385 × 980 × 262 мм; ASD-12-KU — не более 75 кг; ASD-24 — 380 кг (без усилителя мощности); остальные — уточняйте у менеджера |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Исполнения
| Артикул | Апертура, м | Диапазон: приём / передача, ГГц | Усиление, дБи (f — ГГц) | Поляризация | КСВН |
|---|---|---|---|---|---|
| KADAMM ASD-10-KU-G | 1,0 | Ku: 10,95–12,75 / 13,75–14,5 | приём не менее 39,5, передача не менее 40,8 (середина полосы) | линейная | не более 1,25 |
| KADAMM ASD-10-KU-H | 1,0 | Ku: 10,7–12,75 / 13,75–14,5 | приём не менее 40,0 + 20lg(f/11,725), передача не менее 41,0 + 20lg(f/14,125) | линейная | не более 1,25 |
| KADAMM ASD-12-KU | 1,2 | Ku: 10,95–12,75 / 13,75–14,5 | приём 42, передача 43 (середина полосы) | линейная | не более 1,25 |
| KADAMM ASD-15-KU | 1,5 | Ku: 10,95–12,75 / 13,75–14,5 | приём 43,5 + 20lg(f/12,5), передача 44,8 + 20lg(f/14,25) | линейная | не более 1,3 |
| KADAMM ASD-15-C | 1,5 | C: 3,625–4,2 / 5,85–6,425 | приём 33,0 + 20lg(f/3,9125), передача 37,0 + 20lg(f/6,2875) | линейная | не более 1,3 |
| KADAMM ASD-18-C | 1,8 | C: 3,625–4,2 / 5,85–6,425 | приём не менее 34,7 + 20lg(f/3,8), передача не менее 39,1 + 20lg(f/6,25) | линейная или круговая | не более 1,5 |
| KADAMM ASD-18-X | 1,8 | X: 7,25–7,75 / 7,9–8,4 | приём не менее 40,8 + 20lg(f/7,5), передача не менее 41,5 + 20lg(f/8,15) | круговая | не более 1,5 |
| KADAMM ASD-18-KU | 1,8 | Ku: 10,95–12,75 / 13,75–14,5 | приём не менее 45,0 + 20lg(f/12,25), передача не менее 46,0 + 20lg(f/14,25) | линейная | не более 1,5 |
| KADAMM ASD-18-KA | 1,8 | Ka: 17,7–21,2 / 29,0–31,0 | приём не менее 49,7 + 20lg(f/20,0), передача не менее 53,0 + 20lg(f/30,0) | круговая | не более 1,5 |
| KADAMM ASD-24-C | 2,4 | C: 3,40–4,20 / 5,85–6,725 | приём не менее 37,2 + 20lg(f/3,8), передача не менее 41,6 + 20lg(f/6,25) | линейная | не более 1,3 |
| KADAMM ASD-24-KU | 2,4 | Ku: 10,95–12,75 / 13,75–14,5 | приём не менее 48,0 + 20lg(f/11,85), передача не менее 49,0 + 20lg(f/14,25) | линейная | не более 1,3 |
| KADAMM ASD-45-KU | 4,5 | Ku: 10,95–12,75 / 14,0–14,5 | приём не менее 51,4 + 20lg(f/11,2), передача не менее 53,3 + 20lg(f/14,0) | линейная | не более 1,5 |
Поддерживаемые диапазоны 3GPP
B42 / n78B43 / n78
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASD в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание ASD.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ASD подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 51,4 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 51,4 = 91,4 дБм, то есть около 1 млн Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 5065 МГц (середина полосы 3400–6730 МГц): L = 32,45 + 20·lg 5065 + 20·lg 1 = 106,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 91,4 − 106,5 = −15,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны земных станций применяют для магистральных спутниковых каналов, связи удалённых объектов, телевещания, приёма телеметрии и мобильных комплексов связи.
Сети и службы в полосах ASD:
Wi-Fi 5 ГГц
Перед заказом KADAMM ASD сверьте с проектом:
- Частоты оборудования — внутри 3400–6730, 7250–8400, 10700–14500, 17700–21200 и 29000–31000 МГц
- Климат площадки — в пределах −40…+60 °C; ASD-10-KU-G — −20…+60 °C; ASD-10-KU-H — −40…+65 °C; ASD-12-KU — −25…+50 °C; ASD-24 — −40…+55 °C (контроллер в салоне −20…+45 °C)
Как подобрать антенну под объект
ЧастотыВсе рабочие частоты оборудования — передачи и приёма — должны лежать внутри C, X, Ku, Ka.
Диапазон и спутникДиапазон антенны — под ресурс спутника и оператора (C, Ku или Ka).
Размер отражателяПо требуемой энергетике линии: на приёме — по G/T, на передаче — по мощности и усилению.
Сценарии по отраслям
ПромышленностьНа производственных площадках, в карьерах и на складах ASD обеспечивает беспроводную сеть в полосах 3400–6730, 7250–8400, 10700–14500, 17700–21200 и 29000–31000 МГц.
Монтаж и подключение
- ASD направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
- Разъёмы ASD на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ASD включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
В комплекте:
- Антенна КАДАММ ASD выбранного исполнения: зеркало с облучателем и опорно-поворотное устройство с приводом для установки на автомобиль; у исполнений 1
- 0
- 1
- 2 и 2
- 4 м в комплекте контроллер наведения и кабели; приёмопередатчик
- Модем и шасси — по заказу
Документация и поставка
Документы
Техописание и каталог
Техническое описание ASD и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ASD и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ASD пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ASD | KADAMM AST | KADAMM ASF | KADAMM ASE |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 3400–6730, 7250–8400, 10700–14500, 17700–21200 и 29000–31000 МГц | 1500–1800, 2025–2400, 3400–6725, 7250–9700, 10700–14500, 17700–21200, 25500–27000 и 27500–31000 МГц | 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц | 3400–4200, 5850–6725, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц |
| Усиление | 51,4–53,3 дБи | 45–57,6 дБи | −15–−8 ГГц | до 64,2 дБи |
| Поляризация | Ku и C — линейная (ASD-18-C — линейная или круговая); Ka и X — круговая | вертикальная / горизонтальная / левая / правая круговая | — | круговая или линейная |
| Масса | ASD-10-KU-G — не более 48 кг; ASD-10-KU-H — не более 31 кг, 1385 × 980 × 262 мм; ASD-12-KU — не более 75 кг; ASD-24 — 380 кг (без усилителя мощности); остальные — уточняйте у менеджера | 1500 кг (2,4 м); менее 1700 кг (3,7 м) | ASF-10-KU — 19 кг с сумкой; ASF-24-C, ASF-24-KU — не более 230 кг без приёмопередатчика, контроллера и кейсов; остальные — уточняйте у менеджера | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Когда выбирают ASD: Антенны земных станций применяют для магистральных спутниковых каналов, связи удалённых объектов, телевещания, приёма телеметрии и мобильных комплексов связи.
