Параболическая антенна: Ku / X / Ka, усиление 37,4–54,1 дБи.
Что представляет собой антенна

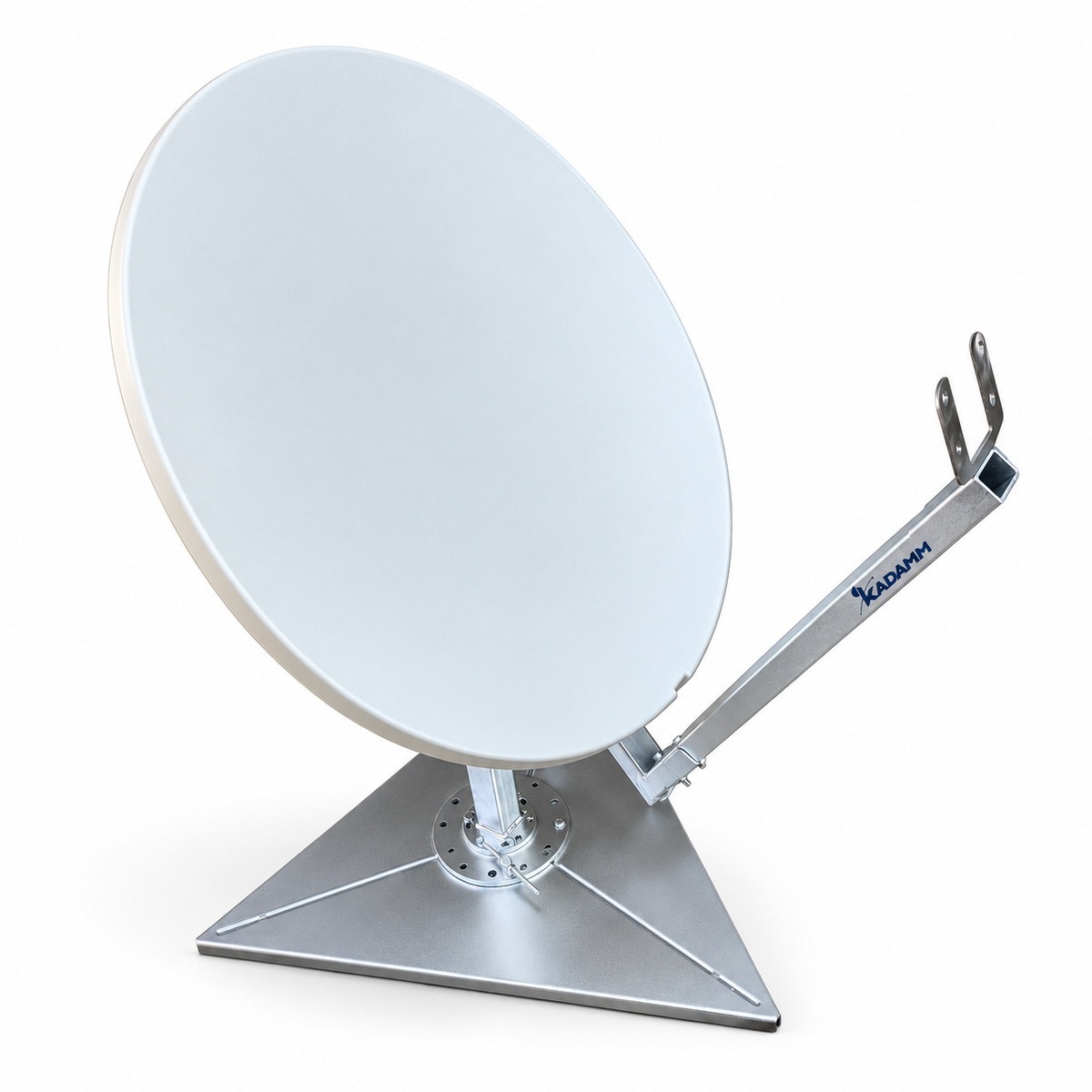

KADAMM ASV — параболическая антенна диапазонов Ku / X / Ka. Зеркальная антенна земной станции работает со спутником на геостационарной или другой орбите: облучатель с портами приёма и передачи стоит в фокусе отражателя, а опорно-поворотное устройство наводит луч на спутник. Качество линии задают усиление антенны на передачу и добротность станции на приём — отношение усиления к шумовой температуре (G/T).
Антенна стационарной земной станции устанавливается на фундамент или опору и наводится на спутник один раз; по азимуту, углу места и поляризации её доводят по уровню сигнала спутника.
Усиление — 37,4–54,1 дБи, ширина луча 1,2 м Ku: 1,47° / 1,22°; 1,2 м Ka: 0,84° / 0,54°; 1,2 м с кольцевым фокусом: 0,81° / 0,56°; 1,8 м офсетная: 0,61° / 0,40°; 1,8 м с кольцевым фокусом: 0,54° / 0,36°. Чем больше отражатель, тем выше усиление и уже луч: антенну приходится точнее наводить и жёстче закреплять, иначе ветер уводит луч со спутника.
Огибающая боковых лепестков — 29 − 25lgθ дБи (100λ/D ≤ θ ≤ 20°); −3,5 дБи (20° … 26,3°); 32 − 25lgθ дБи (26,3° … 48°); −10 дБи свыше 48°: она ограничивает помехи соседним спутникам на орбите, поэтому её проверяют при регистрации станции.
Электрические параметры тракта: КСВН 1,25–1,5. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: крепление: на трубу 60 мм; рабочая температура 0,75 и 1,2 м SMC: −40…+60 °C; 1,2 м с кольцевым фокусом: −40…+50 °C; 1,8 м офсетная: −30…+70 °C; 1,8 м с кольцевым фокусом: −20…+48 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 7250–8400, 10700–14500, 17700–21200 и 27000–31000 МГц, у AST — 1500–1800, 2025–2400, 3400–6725, 7250–9700, 10700–14500, 17700–21200, 25500–27000 и 27500–31000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 7250–8400, 10700–14500, 17700–21200 и 27000–31000 МГц, у ASE — 3400–4200, 5850–6725, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц
- Усиление 37,4–54,1 дБи, у ASE — до 64,2 дБи (меньше на 10,1 дБ)
KADAMM ASE даёт больше усиления; у KADAMM ASV в пользу выбора — свой набор полос.
- Полосы 7250–8400, 10700–14500, 17700–21200 и 27000–31000 МГц, у ASF — 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц
- Усиление 37,4–54,1 дБи, у ASF — −15–−8 ГГц (больше на 45,4 дБ)
Запас по дальности больше у KADAMM ASV; KADAMM ASF легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ASV с запасом по краям.
Значение ASV по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование ASV с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: 1,2 м SMC на трубу 60 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны, приём / передача | Ku: 10,7–12,75 / 13,75–14,5 ГГц; Ka: 17,7–21,2 / 27,0–31,0 ГГц; X: 7,25–7,75 / 7,9–8,4 ГГц (по исполнению, см. таблицу «Исполнения») |
| Коэффициент усиления, середина полосы | приём 37,4–50,7 дБи, передача 38,1–54,1 дБи (по исполнению) |
| Поляризация | Ku — линейная; Ka — круговая (ASV-12-KA-RF — линейная или круговая); X — уточняйте у менеджера |
| КСВН | 1,25–1,5 (по исполнению) |
| Кроссполяризационная развязка на оси | 30–35 дБ (по исполнению) |
| Осевое отношение (круговая поляризация) | не более 1,5 дБ |
| Развязка передачи и приёма | не менее 85 дБ (с фильтром); ASV-12-KA-RF — 90 дБ |
| Ширина луча по уровню −3 дБ, приём / передача | 1,2 м Ku: 1,47° / 1,22°; 1,2 м Ka: 0,84° / 0,54°; 1,2 м с кольцевым фокусом: 0,81° / 0,56°; 1,8 м офсетная: 0,61° / 0,40°; 1,8 м с кольцевым фокусом: 0,54° / 0,36° |
| Шумовая температура антенны | 1,2 м с кольцевым фокусом: 181 K (угол места 5°), 140 K (10°); 1,8 м офсетная: 124 / 85,5 / 55,5 K (10° / 20° / 50°); 1,8 м с кольцевым фокусом: 125 / 85 / 50 K (10° / 30° / 50°) |
| Первый боковой лепесток | не выше −14 дБ (исполнения с кольцевым фокусом и 1,8 м) |
| Огибающая боковых лепестков | 29 − 25lgθ дБи (100λ/D ≤ θ ≤ 20°); −3,5 дБи (20° … 26,3°); 32 − 25lgθ дБи (26,3° … 48°); −10 дБи свыше 48° |
| Вносимые потери облучателя | Ku 0,2 дБ; Ka 0,3–0,6 дБ (по исполнению) |
| Допустимая мощность передачи | Ku — 500 Вт; Ka 0,75 м — 50 Вт; Ka 1,2 м SMC — 100 Вт; остальные исполнения — уточняйте у менеджера |
| Волноводный фланец, приём / передача | Ku — WR75 / WR75; Ka — WR42 / WR28 (ASV-18-KA-RF — WR42 / WR34) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Зеркало | 0,75 и 1,2 м — офсетное, цельное из композита SMC; Ka 1,2 и 1,8 м — с кольцевым фокусом, алюминиевые панели; 1,8 м офсетное — панельное |
| Точность поверхности (СКО) | 0,75 м: 0,5 мм (Ku), 0,3 мм (Ka); 1,8 м: 0,3 мм |
| Опорно-поворотное устройство | азимут над углом места, сталь с горячим цинкованием; 1,8 м — на центральной стойке |
| Сектор наведения | азимут 0–360° (1,8 м офсетная — 5–355°); угол места 5–90° (1,2 м SMC — 30–90°, с кольцевым фокусом — 0–90°) |
| Поляризационная подстройка | 0,75 м Ku: ±90°; 1,2 м SMC: ±360°; с кольцевым фокусом: 180° (1,2 м), ±90° (1,8 м) |
| Привод | ручной; ASV-18-KA-RF — ручной или моторизованный (0,11 °/с по азимуту, 0,17 °/с по углу места) |
| Крепление 1,2 м SMC | на трубу 60 мм |
| Масса | 1,2 м с кольцевым фокусом — 80 кг; 1,8 м офсетная — 100 кг нетто, 2 места, 1,2 м³ |
| Рабочий ветер | SMC Ku — 35 м/с, SMC Ka — 20 м/с; 1,2 и 1,8 м с кольцевым фокусом, 1,8 м офсетная — 72–79 км/ч, порывы до 97 км/ч |
| Ветер выживания | 0,75 м: 55 м/с (Ku), 35 м/с (Ka); 1,2 м SMC: 55 м/с; 1,2 м с кольцевым фокусом: 216 км/ч; 1,8 м: 120 км/ч (офсетная), 200 км/ч (с кольцевым фокусом) |
| Рабочая температура | 0,75 и 1,2 м SMC: −40…+60 °C; 1,2 м с кольцевым фокусом: −40…+50 °C; 1,8 м офсетная: −30…+70 °C; 1,8 м с кольцевым фокусом: −20…+48 °C |
| Обледенение | 0,75 и 1,2 м SMC: радиальный лёд 2,5 см; 1,8 м офсетная: 13 мм рабочее, 25 мм выживание |
| Влажность | до 100 % |
Исполнения
| Артикул | Апертура, м | Схема и зеркало | Приём / передача, ГГц | Усиление приём / передача, дБи | Поляризация | КСВН приём / передача | Фланец приём / передача |
|---|---|---|---|---|---|---|---|
| KADAMM ASV-7.5-KU | 0,75 | офсетная, цельное зеркало из композита SMC | Ku: 10,75–12,75 / 13,75–14,5 | 37,6 / 38,6 (на 12,5 / 14,25 ГГц) | линейная | 1,3 / 1,3 | WR75 / WR75 |
| KADAMM ASV-7.5-KA | 0,75 | офсетная, цельное зеркало из композита SMC | Ka: 18,7–21,2 / 27,5–30,0 | 41 / 44 | круговая | 1,5 / 1,3 | WR42 / WR28 |
| KADAMM ASV-12-KU | 1,2 | офсетная, цельное зеркало из композита SMC | Ku: 10,7–12,75 / 13,75–14,5 | 41,5 / 43 (на 12,5 / 14,25 ГГц) | линейная | 1,25 / 1,25 | WR75 / WR75 |
| KADAMM ASV-12-KA | 1,2 | офсетная, цельное зеркало из композита SMC | Ka: 18,7–21,2 / 27–31 | 45,8 / 49 | круговая | 1,5 / 1,3 | WR42 / WR28 |
| KADAMM ASV-12-KA-RF | 1,2 | с кольцевым фокусом, алюминиевое зеркало | Ka: 17,7–21,2 / 27,1–31 | 44,8 / 48,3 | линейная или круговая | 1,3 / 1,3 | WR42 / WR28 |
| KADAMM ASV-12-X | 1,2 | офсетная или с кольцевым фокусом | X: 7,25–7,75 / 7,9–8,4 | 37,4 / 38,1 | уточняйте у менеджера | 1,25 / 1,25 | уточняйте у менеджера |
| KADAMM ASV-18-KA | 1,8 | офсетная, панельное зеркало | Ka: 17,7–21,2 / 27,5–31 | не менее 49,21 / 52,88 (на 19,0 / 29,0 ГГц) | круговая | 1,35 / 1,35 | WR42 / WR28 |
| KADAMM ASV-18-KA-RF | 1,8 | с кольцевым фокусом, алюминиевое зеркало из 4 панелей | Ka: 17,7–21,2 / 27,1–31 | 50,7 / 54,1 | левая или правая круговая | 1,25 / 1,25 | WR42 / WR34 |
| KADAMM ASV-18-KU | 1,8 | офсетная | Ku: 10,95–12,75 / 13,75–14,5 | 46,3 / 47,5 | линейная | 1,25 / 1,25 | WR75 / WR75 |
| KADAMM ASV-18-X | 1,8 | офсетная или с кольцевым фокусом | X: 7,25–7,75 / 7,9–8,4 | 40,9 / 41,6 | уточняйте у менеджера | 1,25 / 1,25 | уточняйте у менеджера |
Стандарты
- ITU-R S.580 — документ, на который ссылается техническое описание ASV.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASV в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ASV подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 37,4 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 37,4 = 77,4 дБм, то есть около 54954 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 7825 МГц (середина полосы 7250–8400 МГц): L = 32,45 + 20·lg 7825 + 20·lg 1 = 110,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 77,4 − 110,3 = −32,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны земных станций применяют для магистральных спутниковых каналов, связи удалённых объектов, телевещания, приёма телеметрии и мобильных комплексов связи.
Перед заказом KADAMM ASV сверьте с проектом:
- Частоты оборудования — внутри 7250–8400, 10700–14500, 17700–21200 и 27000–31000 МГц
- Опора и крепление — 1,2 м SMC на трубу 60 мм
- Климат площадки — в пределах 0,75 и 1,2 м SMC: −40…+60 °C; 1,2 м с кольцевым фокусом: −40…+50 °C; 1,8 м офсетная: −30…+70 °C; 1,8 м с кольцевым фокусом: −20…+48 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление ASV — 1,2 м SMC на трубу 60 мм.
- ASV направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
- После затяжки соединения ASV на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ASV включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ ASV выбранного исполнения: зеркало
- Облучатель с ортомодовым узлом и фильтром
- Опорно-поворотное устройство
- Крепёж для фундамента; конвертер
- Усилитель мощности
- Модем и кабели — по заказу
Документация и поставка
Документы
Техописание и каталог
Техническое описание ASV и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ASV и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ASV пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ASV | KADAMM AST | KADAMM ASE | KADAMM ASF |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 7250–8400, 10700–14500, 17700–21200 и 27000–31000 МГц | 1500–1800, 2025–2400, 3400–6725, 7250–9700, 10700–14500, 17700–21200, 25500–27000 и 27500–31000 МГц | 3400–4200, 5850–6725, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц | 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц |
| Усиление | 37,4–54,1 дБи | 45–57,6 дБи | до 64,2 дБи | −15–−8 ГГц |
| Поляризация | Ku — линейная; Ka — круговая (ASV-12-KA-RF — линейная или круговая); X — уточняйте у менеджера | вертикальная / горизонтальная / левая / правая круговая | круговая или линейная | — |
| Масса | 1,2 м с кольцевым фокусом — 80 кг; 1,8 м офсетная — 100 кг нетто, 2 места, 1,2 м³ | 1500 кг (2,4 м); менее 1700 кг (3,7 м) | — | ASF-10-KU — 19 кг с сумкой; ASF-24-C, ASF-24-KU — не более 230 кг без приёмопередатчика, контроллера и кейсов; остальные — уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
