Параболическая антенна: C / Ku / X / Ka, усиление до 64,2 дБи.
Что представляет собой антенна

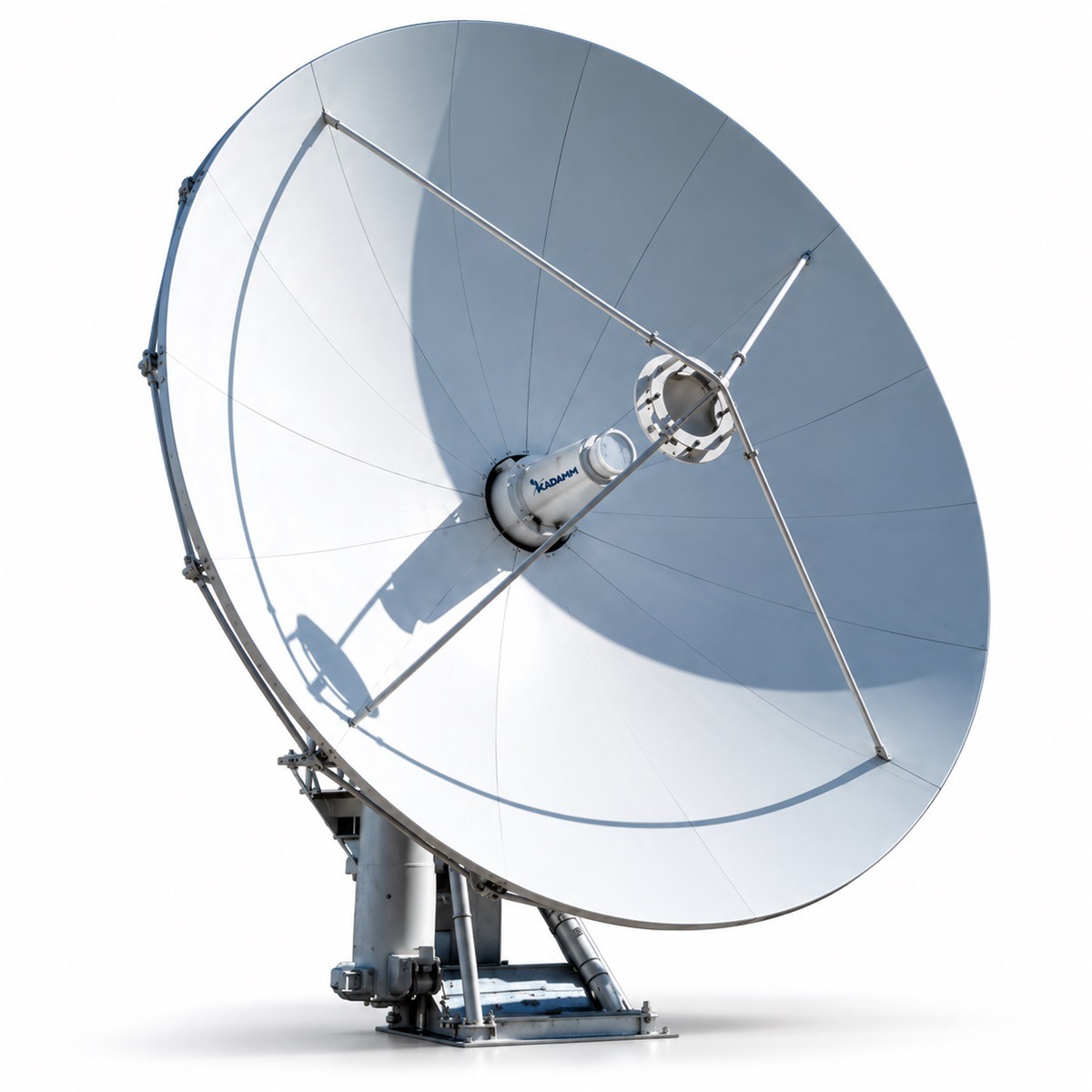

KADAMM ASE — параболическая антенна диапазонов C / Ku / X / Ka. Зеркальная антенна земной станции работает со спутником на геостационарной или другой орбите: облучатель с портами приёма и передачи стоит в фокусе отражателя, а опорно-поворотное устройство наводит луч на спутник. Качество линии задают усиление антенны на передачу и добротность станции на приём — отношение усиления к шумовой температуре (G/T).
Антенна стационарной земной станции устанавливается на фундамент или опору и наводится на спутник один раз; по азимуту, углу места и поляризации её доводят по уровню сигнала спутника.
Усиление — до 64,2 дБи. Чем больше отражатель, тем выше усиление и уже луч: антенну приходится точнее наводить и жёстче закреплять, иначе ветер уводит луч со спутника.
Развязка передачи и приёма — ≥85 дБ: мощный сигнал собственного передатчика не должен перегружать приёмник станции.
Огибающая боковых лепестков — 29−25lgθ: она ограничивает помехи соседним спутникам на орбите, поэтому её проверяют при регистрации станции.
Электрические параметры тракта: КСВН 1,25–1,5. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: рабочая температура −40…+50 °C.
Чем отличается от похожих моделей KADAMM

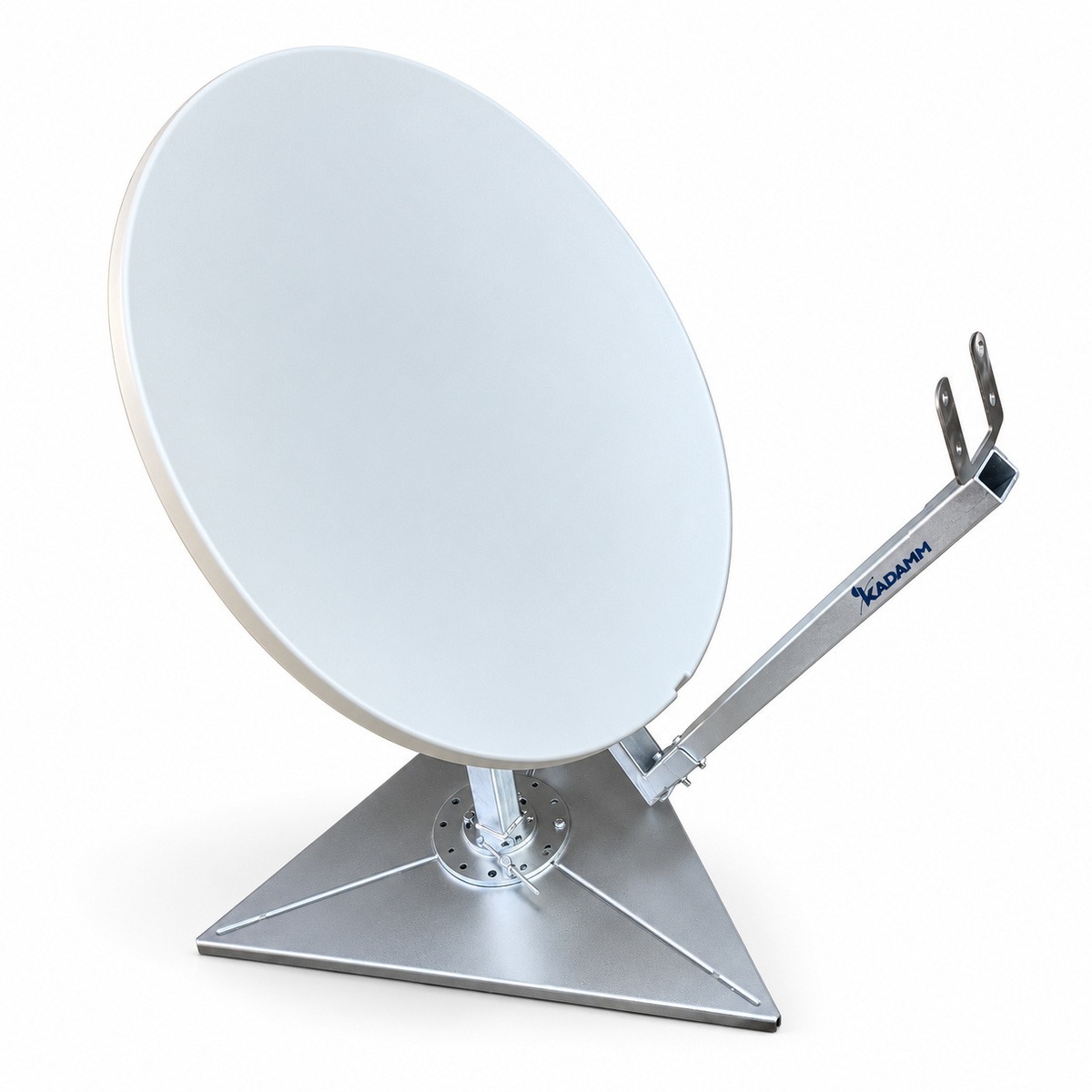

- Полосы 3400–4200, 5850–6725, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц, у ASV — 7250–8400, 10700–14500, 17700–21200 и 27000–31000 МГц
- Усиление до 64,2 дБи, у ASV — 37,4–54,1 дБи (больше на 10,1 дБ)
У KADAMM ASE больше усиление; KADAMM ASV выбирают, если важен её набор полос.
- Полосы 3400–4200, 5850–6725, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц, у ASF — 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц
- Усиление до 64,2 дБи, у ASF — −15–−8 ГГц (больше на 72,2 дБ)
У KADAMM ASE больше усиление; KADAMM ASF выбирают, если важен её набор полос.
- Полосы 3400–4200, 5850–6725, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц, у ASD — 3400–6730, 7250–8400, 10700–14500, 17700–21200 и 29000–31000 МГц
- Усиление до 64,2 дБи, у ASD — 51,4–53,3 дБи (больше на 10,9 дБ)
У KADAMM ASE больше усиление; KADAMM ASD выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ASE с запасом по краям.
Значение ASE по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование ASE с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны, передача / приём | C: 5,85–6,725 / 3,40–4,20 ГГц; Ku: 13,75–14,5 / 10,7–12,75 ГГц; Ka: 27,5–31,0 / 17,7–21,2 ГГц; X: 7,9–8,4 / 7,25–7,75 ГГц |
| Коэффициент усиления | по таблице «Исполнения»; C и Ku 3,7–7,3 м — в стандартных полосах C 3,625–4,2 / 5,85–6,425 и Ku 10,95–12,75 / 13,75–14,5 ГГц; C/Ku и Ka 5,3 м — уточняйте у менеджера |
| КСВН | ≤1,25 |
| Поляризация | круговая или линейная |
| Осевое отношение (эллиптичность) | ≤1,5 дБ |
| Кроссполяризационная развязка | ≥35 дБ на оси; ≥32 дБ в пределах уровня −1 дБ |
| Развязка передачи и приёма | ≥85 дБ |
| Первый боковой лепесток | ≤−14 дБ |
| Огибающая боковых лепестков | 29−25lgθ (1° ≤ θ менее 20°); 32−25lgθ (20° ≤ θ менее 48°); −10 дБ (θ ≥ 48°) |
| Число портов | 2 или 4 |
| Волноводный фланец облучателя | по исполнению (см. таблицу «Исполнения») |
Механические характеристики
| Параметр | Значение |
|---|---|
| Зеркало | алюминиевые панели, точность поверхности ≤0,35 мм СКО; сборка без юстировки на месте |
| Наведение | ручное или моторизованное |
| Слежение | пошаговое с прогнозом |
| Система управления антенной (ACU/ADU) | по заказу: блок управления (ACU) и блок привода (ADU); ручное управление, наведение на заданный спутник (до 10 в памяти), автосопровождение по уровню сигнала маякового приёмника, переключение линейной / круговой поляризации; точность сопровождения 1/10 ширины луча на приём; привод — трёхфазный инвертор 2,2 кВт по азимуту и углу места; питание ACU 220 В, ADU 380 В, три фазы, 50–60 Гц; ACU — в помещении (+10…+35 °C), ADU — на улице (−25…+45 °C); комплектность под антенну — уточняйте у менеджера |
| Сектор наведения | азимут ±85°, угол места 0–90°, поляризация ±45° |
| Питание привода | 380 В AC 50 Гц, три фазы; или 110/220 В AC, 47–63 Гц |
| Рабочий ветер | 72 км/ч, порывы до 97 км/ч |
| Ветер выживания | 200 км/ч |
| Сейсмостойкость | горизонтально ≥0,3g, вертикально ≥0,15g |
| Рабочая температура | −40…+50 °C |
| Влажность | 0–98 % |
Исполнения
| Артикул | Апертура, м | Диапазон | Фланец облучателя | Опорно-поворотное устройство | Усиление, приём / передача, дБи |
|---|---|---|---|---|---|
| KADAMM ASE-24-CKU | 2,4 | C/Ku | уточняйте у менеджера | заводская сборка облучателя и опорно-поворотного устройства | уточняйте у менеджера |
| KADAMM ASE-24-KA | 2,4 | Ka | WR42 / WR28 | автосопровождение по маяку спутника: программное, пошаговое или по маяку; сервоконтроллер по заказу | 53,6 / 56,6 |
| KADAMM ASE-24-C, -KU, -X | 2,4 | C (3,625–4,2 / 5,85–6,425 ГГц) или Ku (10,95–12,75 / 13,75–14,5 ГГц) или X (7,25–7,75 / 7,9–8,4 ГГц) | уточняйте у менеджера | кольцевой фокус | C 38,18 / 41,76; Ku 47,94 / 48,87; X 43,7 / 44,4 |
| KADAMM ASE-30-KA | 3,0 | Ka | WR42 / WR34 | на центральной стойке, азимут над углом места; ручной или моторизованный привод | 54 / 57 |
| KADAMM ASE-30-C, -KU, -X | 3,0 | C (3,625–4,2 / 5,85–6,425 ГГц) или Ku (10,95–12,75 / 13,75–14,5 ГГц) или X (7,25–7,75 / 7,9–8,4 ГГц) | уточняйте у менеджера | на центральной стойке; моторизованное исполнение с автонаведением — по заказу | C 40,1 / 43,7; Ku 49,8 / 50,8; X ≥45,5 + 20lg(f/7,5) / ≥45,9 + 20lg(f/8,15) |
| KADAMM ASE-37-C, -KU, -KA, -CKU | 3,7 | C, Ku, Ka или C/Ku | WR112, WR75, WR28/42 | опорно-поворотное устройство на центральной стойке | C 41,94 / 45,52; Ku 51,7 / 52,63; Ka 54,9 / 57,8 |
| KADAMM ASE-37-X | 3,7 | X (7,25–7,75 / 7,9–8,4 ГГц) | уточняйте у менеджера | кольцевой фокус | 47,4 / 47,77 |
| KADAMM ASE-45-C, -KU, -KA, -CKU | 4,5 | C, Ku, Ka или C/Ku | WR112, WR75, WR28/42 | на центральной стойке | C 43,64 / 47,22; Ku 53,4 / 54,33; Ka 56,6 / 59,5 |
| KADAMM ASE-48-C, -KU | 4,8 | C (3,625–4,2 / 5,85–6,425 ГГц) или Ku (10,95–12,75 / 13,75–14,5 ГГц) | CPR-229G / CPR-159G, CPR-137G; WR-75 / WR-75 | на центральной стойке, азимут ±85°, угол места 0–90°; привод ручной или моторизованный | C 44,8 / 48,2; Ku 54,9 / 55,8 |
| KADAMM ASE-53-C, -KU, -KA, -CKU | 5,3 | C, Ku, Ka или C/Ku | WR112, WR75, WR28/42 | поворотное основание | C ≥45,03 / ≥48,68 (4 / 6 ГГц); Ku ≥55,05 / ≥55,84 (12 / 14 ГГц); Ka — уточняйте у менеджера |
| KADAMM ASE-62-C, -KU, -KA, -CKU | 6,2 | C, Ku, Ka или C/Ku | WR137/229, WR75, WR28/42 | на центральной стойке | C 46,43 / 50,0; Ku 56,18 / 57,11; Ka 59,7 / 62,8 (20 / 30 ГГц) |
| KADAMM ASE-73-C, -KU, -KA, -CKU | 7,3 | C, Ku, Ka или C/Ku | WR137/229, WR75, WR28/42 | поворотное основание | C 47,85 / 51,42; Ku 57,6 / 58,53; Ka 61,1 / 64,2 (20 / 30 ГГц) |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASE в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ASE подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 64,2 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 64,2 = 104,2 дБм, то есть около 26 млн Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 3800 МГц (середина полосы 3400–4200 МГц): L = 32,45 + 20·lg 3800 + 20·lg 1 = 104 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 104,2 − 104 = 0,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны земных станций применяют для магистральных спутниковых каналов, связи удалённых объектов, телевещания, приёма телеметрии и мобильных комплексов связи.
Перед заказом KADAMM ASE сверьте с проектом:
- Частоты оборудования — внутри 3400–4200, 5850–6725, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц
- Климат площадки — в пределах −40…+50 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- ASE направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
- После затяжки соединения ASE на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ASE включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ ASE выбранного исполнения: зеркало
- Контррефлектор
- Облучатель
- Опорно-поворотное устройство; привод и система управления антенной (ACU/ADU) — по заказу
Документация и поставка
Документы
Техописание и каталог
Техническое описание ASE и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ASE и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ASE пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ASE | KADAMM ASV | KADAMM ASF | KADAMM ASD |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 3400–4200, 5850–6725, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц | 7250–8400, 10700–14500, 17700–21200 и 27000–31000 МГц | 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц | 3400–6730, 7250–8400, 10700–14500, 17700–21200 и 29000–31000 МГц |
| Усиление | до 64,2 дБи | 37,4–54,1 дБи | −15–−8 ГГц | 51,4–53,3 дБи |
| Поляризация | круговая или линейная | Ku — линейная; Ka — круговая (ASV-12-KA-RF — линейная или круговая); X — уточняйте у менеджера | — | Ku и C — линейная (ASD-18-C — линейная или круговая); Ka и X — круговая |
| Масса | — | 1,2 м с кольцевым фокусом — 80 кг; 1,8 м офсетная — 100 кг нетто, 2 места, 1,2 м³ | ASF-10-KU — 19 кг с сумкой; ASF-24-C, ASF-24-KU — не более 230 кг без приёмопередатчика, контроллера и кейсов; остальные — уточняйте у менеджера | ASD-10-KU-G — не более 48 кг; ASD-10-KU-H — не более 31 кг, 1385 × 980 × 262 мм; ASD-12-KU — не более 75 кг; ASD-24 — 380 кг (без усилителя мощности); остальные — уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
