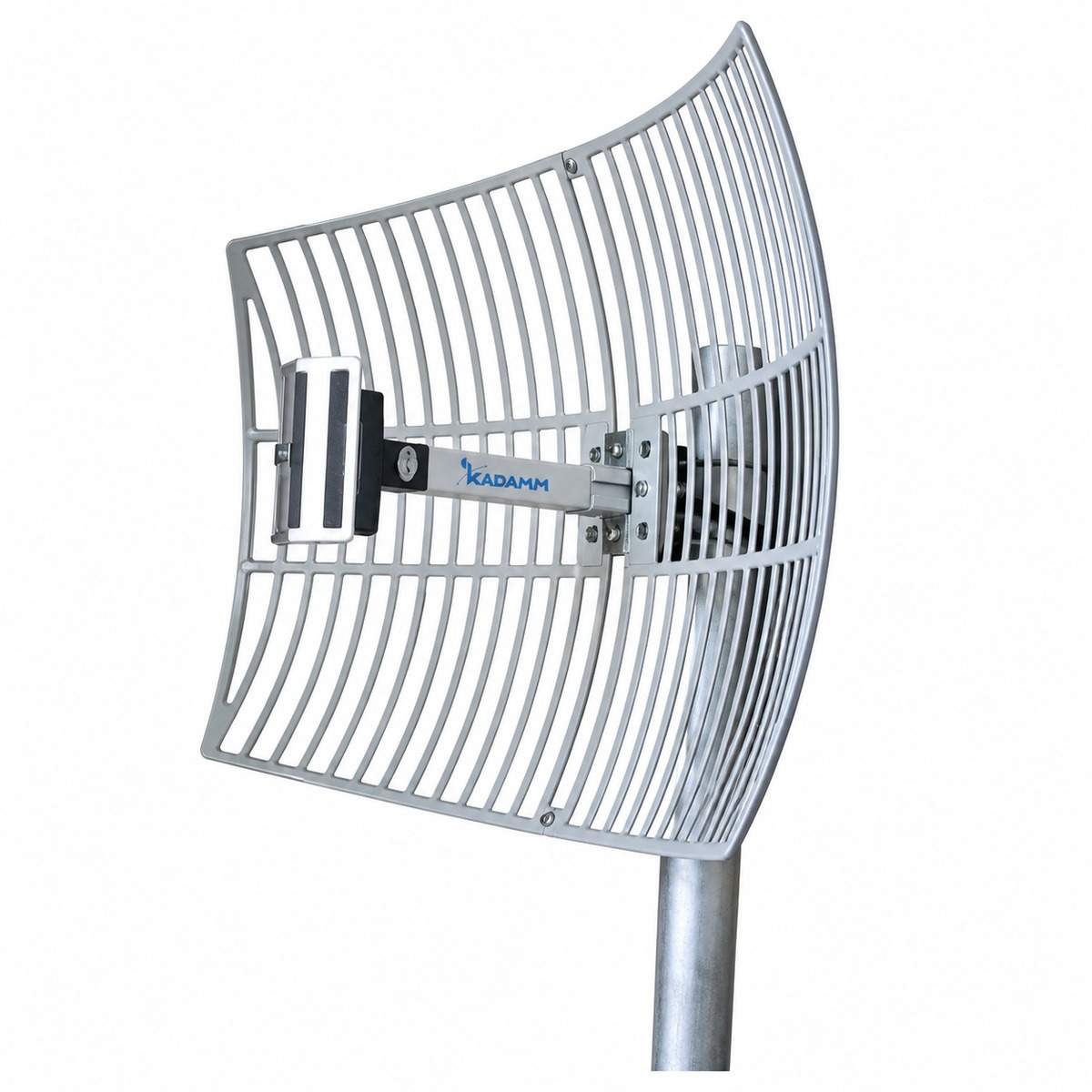

Модель KADAMM APB-2425: параболическая антенна, 2400–2483 МГц, усиление 15–27 дБи, луч 6,5–21°.
О модели
Полоса 2400–2483 МГц у KADAMM APB-2425 перекрывает Wi-Fi 2,4 ГГц — на этих частотах модель и применяют. Усиление 15–27 дБи у KADAMM APB-2425 говорит об узком луче: антенна рассчитана на дальнюю зону. Ширина луча в горизонтальной плоскости — 6,5–21°, в вертикальной — по исполнению (см. таблицу «Исполнения»).
Поляризация — по исполнению. Разъёмы: N.
Масса — 1,4–10,2 кг, размеры 300–900 мм. Крепление: Ø40–50 мм.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Поляризация | по исполнению (см. таблицу «Исполнения») |
| КСВН | ≤1,5 |
| Входное сопротивление | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность на порт | 100 Вт |
Исполнения
| Артикул | Диапазон частот, МГц | Усиление, дБи | Ширина ДН (Г) | Ширина ДН (В) | Поляризация | Входное сопротивление, Ом | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM APB-2400-2483-15 | 2400–2483 | 15 | 16° | 21° | вертикальная или горизонтальная (выбирается при монтаже) | 50 | розетка N или по заказу | 300 | 1,4 |
| KADAMM APB-2400-2483-175 | 2400–2483 | 17,5 | 21° | 21° | вертикальная или горизонтальная (выбирается при монтаже) | 50 | розетка N или по заказу | 400 | 1,8 |
| KADAMM APB-2400-2483-19 | 2400–2483 | 19 | 12° | 16° | вертикальная или горизонтальная (выбирается при монтаже) | 50 | розетка N или по заказу | 420 | 2,4 |
| KADAMM APB-2400-2483-205 | 2400–2483 | 20,5 | 14° | 14° | вертикальная или горизонтальная (выбирается при монтаже) | 50 | розетка N или по заказу | 600 | 5 |
| KADAMM APB-2400-2483-24 | 2400–2483 | 24 | 8° | 12° | — | 50 | розетка N или по заказу | 600 | 3,6 |
| KADAMM APB-2400-2500-24 | 2400–2500 | 24 | 7,5° | 11,5° | вертикальная | 50 | розетка N или по заказу | 600 | 2,5 |
| KADAMM APB-2400-2500-25 | 2400–2500 | 25±1,5 | ＞8° | — | две линейные (V+H) | 50 | 2×розетка N | 900 | 10,2 |
| KADAMM APB-2400-2500-27 | 2400–2500 | 27 | 6,5° | 6,5° | вертикальная или горизонтальная (выбирается при монтаже) | — | розетка N или по заказу Antenna | — | 7,1 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | 300–900 мм |
| Масса антенны | 1,4–10,2 кг |
| Крепление на трубу | Ø40–50 мм |
Вопросы по модели
Рабочий диапазон APB-2425 — 2400–2500 МГц.
Коэффициент усиления APB-2425 — 15–27 дБи. Ширина луча по горизонтали — 6,5–21°.
N. Исполнение APB-2425 с другим разъёмом — уточняйте у менеджера.
Крепление APB-2425: Ø40–50 мм. Габариты 300–900 мм, масса 1,4–10,2 кг.
Для APB-2425 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
