Параболические антенны: 4900–7125 МГц (по модели — см. таблицу), усиление 23–36,5 дБи (по модели).
Что представляет собой антенна

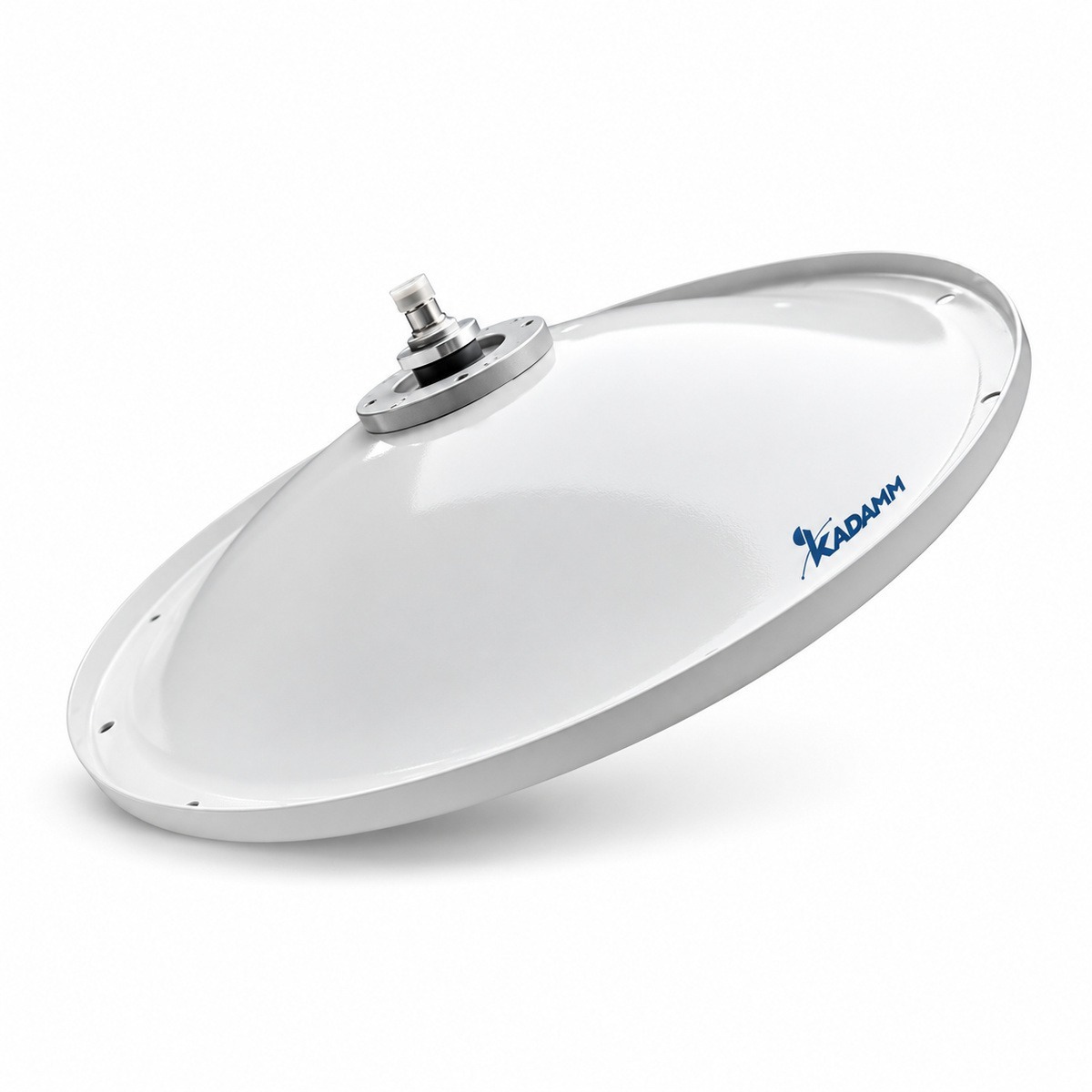

KADAMM APB-4900/7125 — параболические антенны диапазона 4900–7125 МГц (по модели — см. таблицу). Параболическое зеркало собирает излучение облучателя в узкий луч: усиление растёт с диаметром зеркала и частотой, а ширина луча примерно равна 70·λ/D градусов.
Усиление — 23–36,5 дБи (по модели). Узкий луч требует жёсткой опоры: смещение зеркала ветром на долю ширины луча уже заметно снижает уровень сигнала.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность 100 Вт (по модели: 50 или 100 Вт). КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура по модели — см. таблицу.
Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 4900–7125 МГц, у APB-3300/3800 — 3300–3800 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 4900–7125 МГц, у APB-4971 — 4900–5950 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 4900–7125 МГц, у APB-1710/4200 — 1710–4200 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу APB-4900/7125 с запасом по краям.
Значение APB-4900/7125 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование APB-4900/7125 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт APB-4900/7125.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 4900–7125 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 23–36,5 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 1/2 порта |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 100 Вт (по модели: 50 или 100 Вт) |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM APB-4900-6500-24 | 4900–6500 | 24 | 1 | вертикальная | — / 9 | 100 | N (розетка) (возможен другой по заказу) | Ø0,4 | 3 | — | ≤1,5 |
| KADAMM APB-4900-6500-32 | 4900–6500 | 32 дБи | 1 | вертикальная или горизонтальная (по монтажу) | 5° / 5° | 100 Вт | N (розетка) | Ø0,9 m | 5,5 кг | — | ≤2,0 |
| KADAMM APB-4900-7125-30 | 4900–5150 / 5150–5850 / 5925–7125 | 29,5±1 / 30±1 / 29,5±1 | 2 | V/H или ±45° | 4° / 4° | 100 | 2 × N (розетка) | Ø600 | 5,5 кг (с монтажным комплектом) | — | — |
| KADAMM APB-4900-7125-325 | 4900–5150 / 5150–5850 / 5925–7125 | 32±1 / 32,5±1 / 32±1 | 2 | V/H или ±45° | 2,5° / 2,5° | 100 | 2 × N (розетка) | Ø900 | 9,9 кг (с монтажным комплектом) | — | — |
| KADAMM APB-5400-6200-32 | 5400–6200 | 32 | 1 | вертикальная или горизонтальная (по монтажу) | уточняйте у менеджера | 100 | N (розетка) | Ø0,9 | 10,5 | — | ≤1,8 |

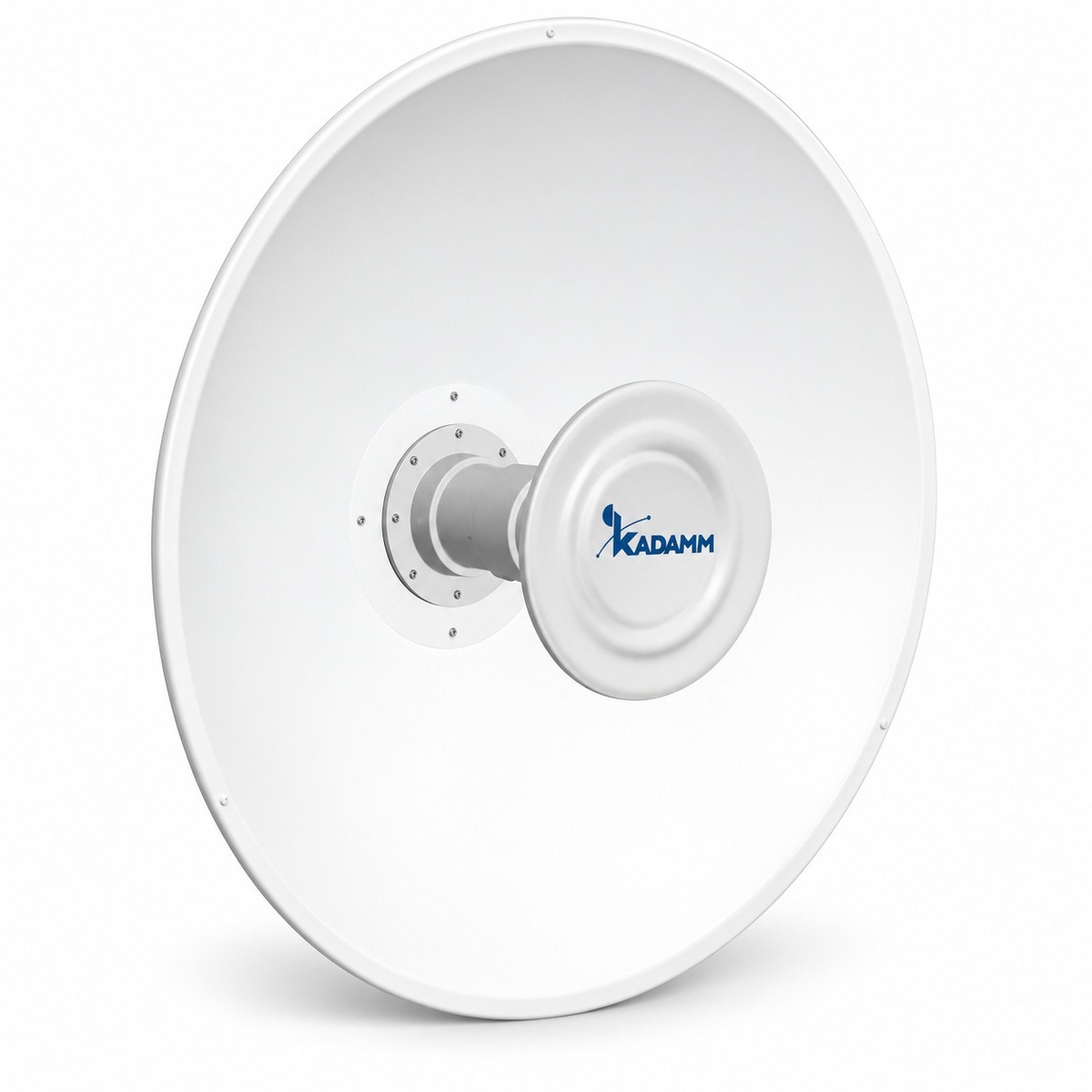

| KADAMM APB-4950-7125-25 | 4950–5100 / 5100–5900 / 5900–7125 | 24 / 24,5 / 25 | 2 | ±45° или V/H (по заказу) | Г 9°; В 9° | 50 | 2 × RP-SMA | Ø400, сплошной рефлектор | 2,5 кг | — | — |

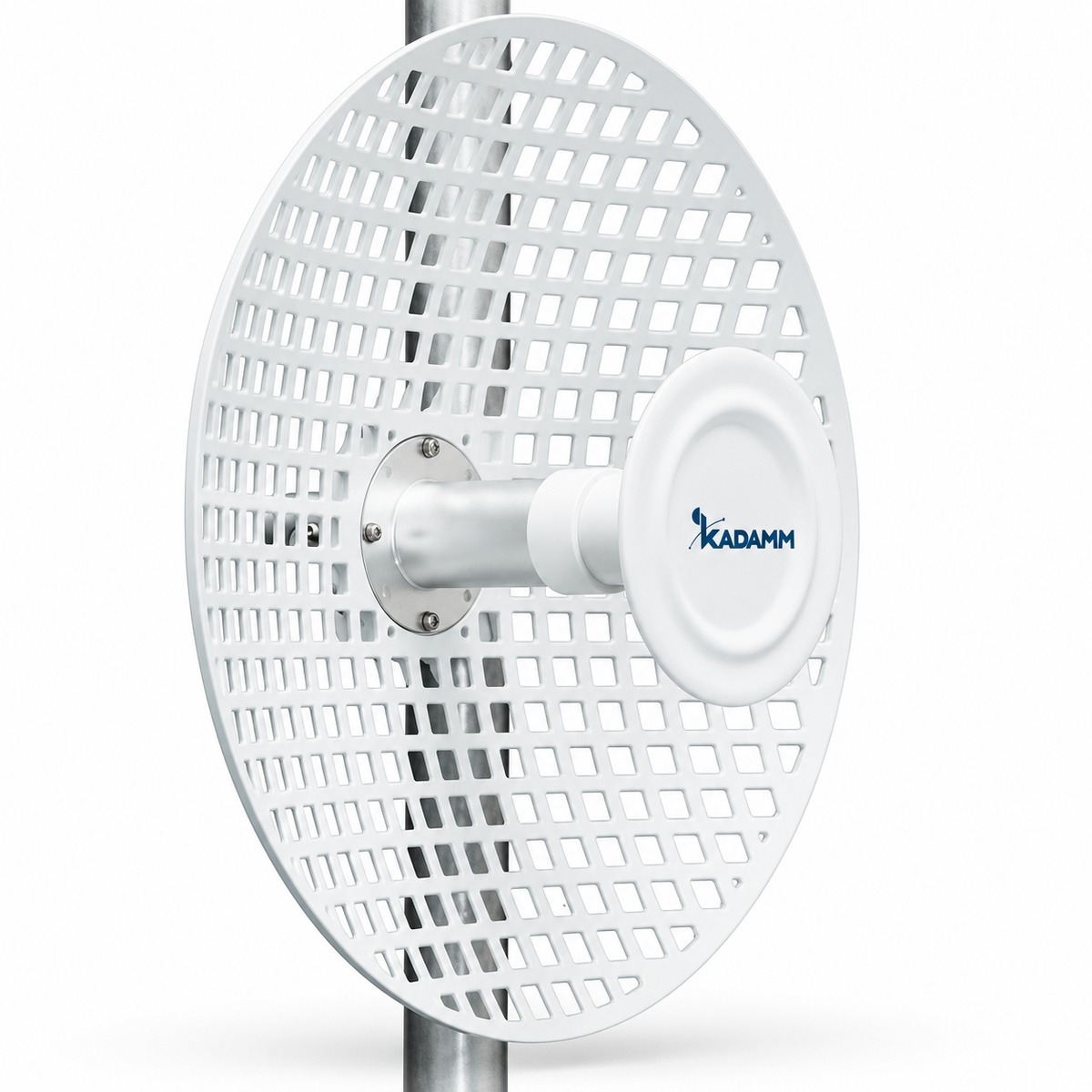

| KADAMM APB-4950-7125-25-2 | 4950–5100 / 5100–5900 / 5900–7125 | 23±1,5 / 24,5±1,5 / 25±1,5 | 2 | ±45° или V/H (по заказу) | Г 9°; В 9° | 50 | 2 × RP-SMA | Ø400, литой решётчатый рефлектор | 2 кг | — | — |

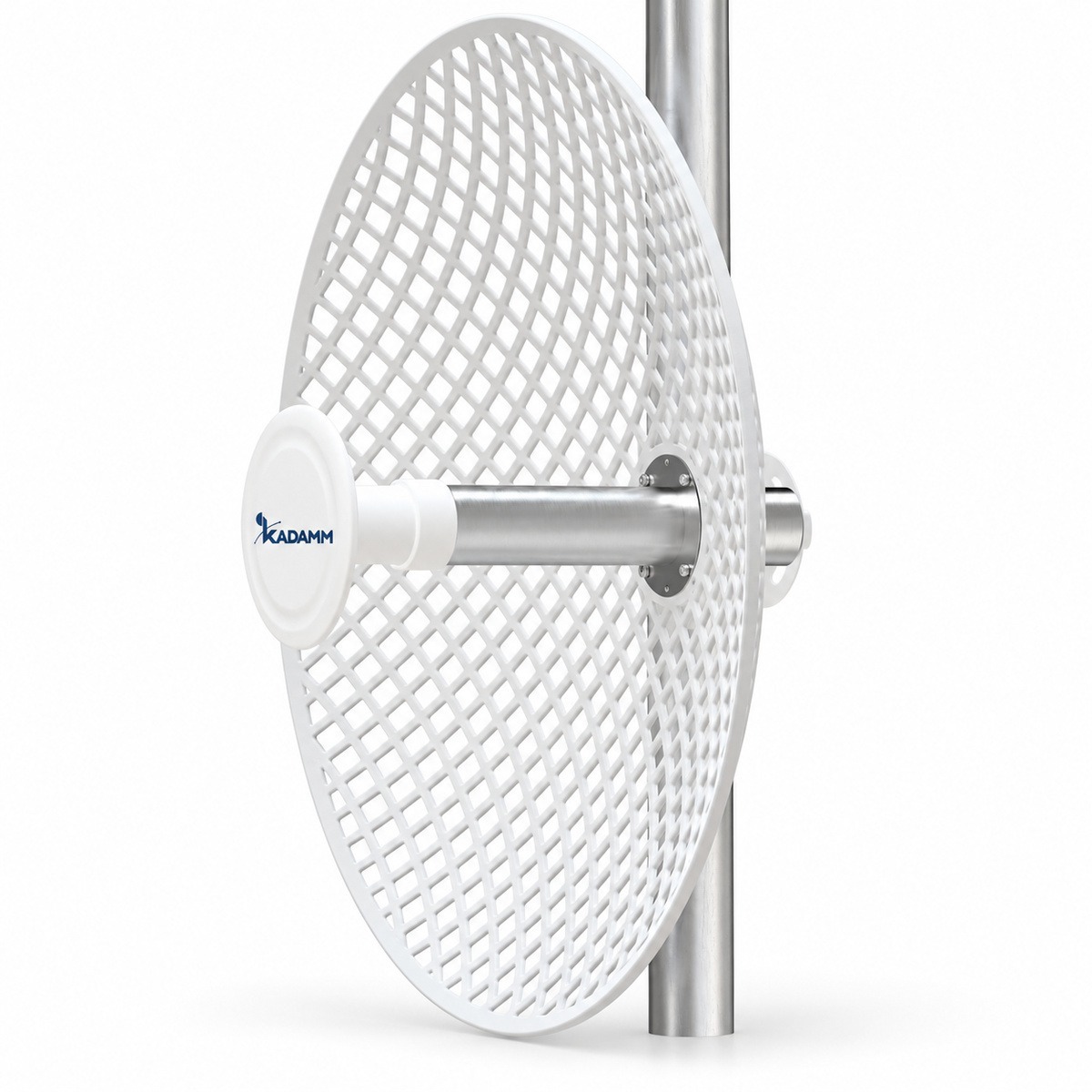

| KADAMM APB-4950-7125-30 | 4950–5100 / 5100–5900 / 5900–7125 | 28±1,5 / 30±1,5 / 30±1,5 | 2 | ±45° или V/H (по заказу) | Г 5°; В 5° | 50 | 2 × RP-SMA | Ø600, литой решётчатый рефлектор | 2,5 кг | — | — |

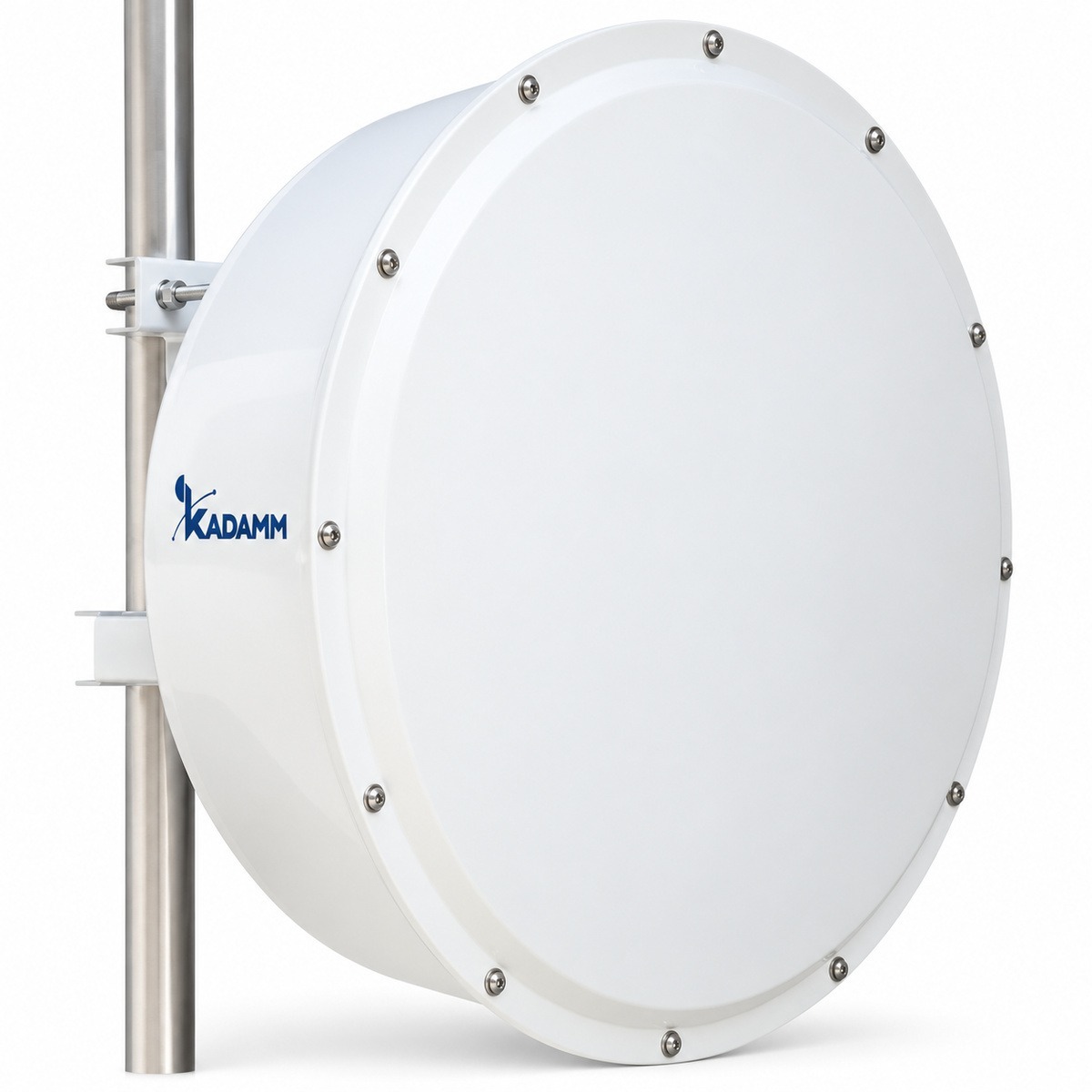

| KADAMM APB-4950-7125-31 | 4950–5100 / 5100–5900 / 5900–7125 | 29 / 30 / 31 | 2 | ±45° или V/H (по заказу) | Г 5°; В 5° | 50 | 2 × RP-SMA | Ø600, сплошной рефлектор с обтекателем | 10 кг | — | — |

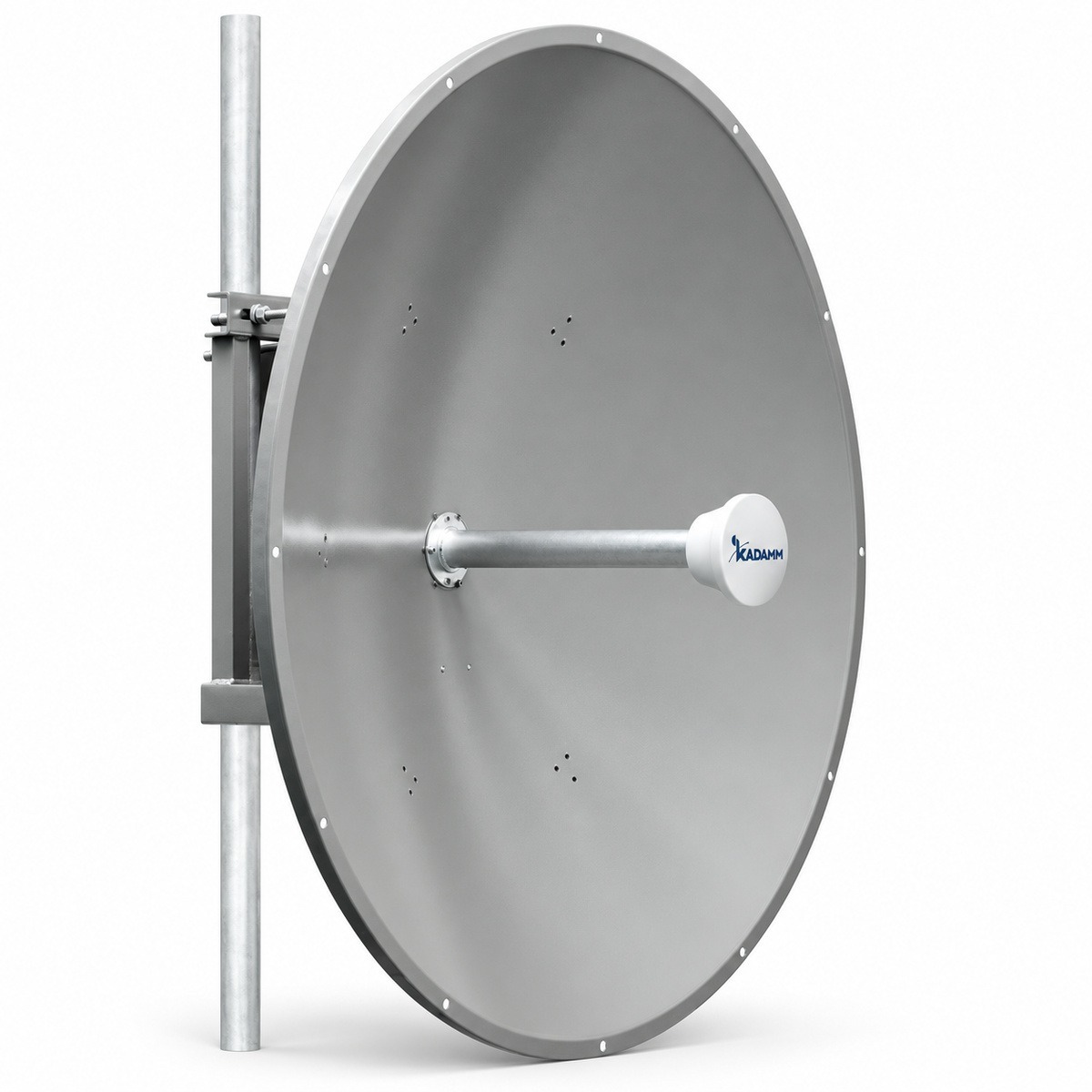

| KADAMM APB-4950-7125-365 | 4950–5100 / 5100–5900 / 5900–7125 | 35 / 36 / 36,5 | 2 | ±45° или V/H (по заказу) | Г 3°; В 3° | 50 | 2 × RP-SMA | Ø1200, сплошной рефлектор | 40 кг | — | — |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание APB-4900/7125.
- IEC 60529 — документ, на который ссылается техническое описание APB-4900/7125.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APB-4900/7125 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 23 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 23 = 63 дБм, то есть около 1995 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 6012 МГц (середина полосы 4900–7125 МГц): L = 32,45 + 20·lg 6012 + 20·lg 1 = 108 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 63 − 108 = −45 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Применение — радиорелейные линии «точка — точка» и «точка — многоточка», спутниковые станции и магистральные каналы связи, в зависимости от исполнения.
Сети и службы в полосах APB-4900/7125:
Перед заказом KADAMM APB-4900/7125 сверьте с проектом:
- Частоты оборудования — внутри 4900–7125 МГц
- Мощность на порт — не выше 100 Вт (по модели: 50 или 100 Вт)
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — по модели — см. таблицу.
- После затяжки соединения APB-4900/7125 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление APB-4900/7125 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ APB-4900/7125 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание APB-4900/7125 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APB-4900/7125 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APB-4900/7125 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APB-4900/7125 | KADAMM APB-3300/3800 | KADAMM APB-4971 | KADAMM APB-1710/4200 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 4900–7125 МГц | 3300–3800 МГц | 4900–5950 МГц | 1710–4200 МГц |
| Усиление | 23–36,5 дБи | 19–30 дБи | 23–34 дБи | 17–27 дБи |
| Луч по горизонтали | — | — | 3–13° | — |
| Поляризация | по модели | по модели | по исполнению | по модели |
| Порты | — | — | 1 | — |
| Масса | по модели — см. таблицу | по модели — см. таблицу | 1,4–29 кг | по модели — см. таблицу |
| Страница | Эта модель | Открыть | Открыть | Открыть |
