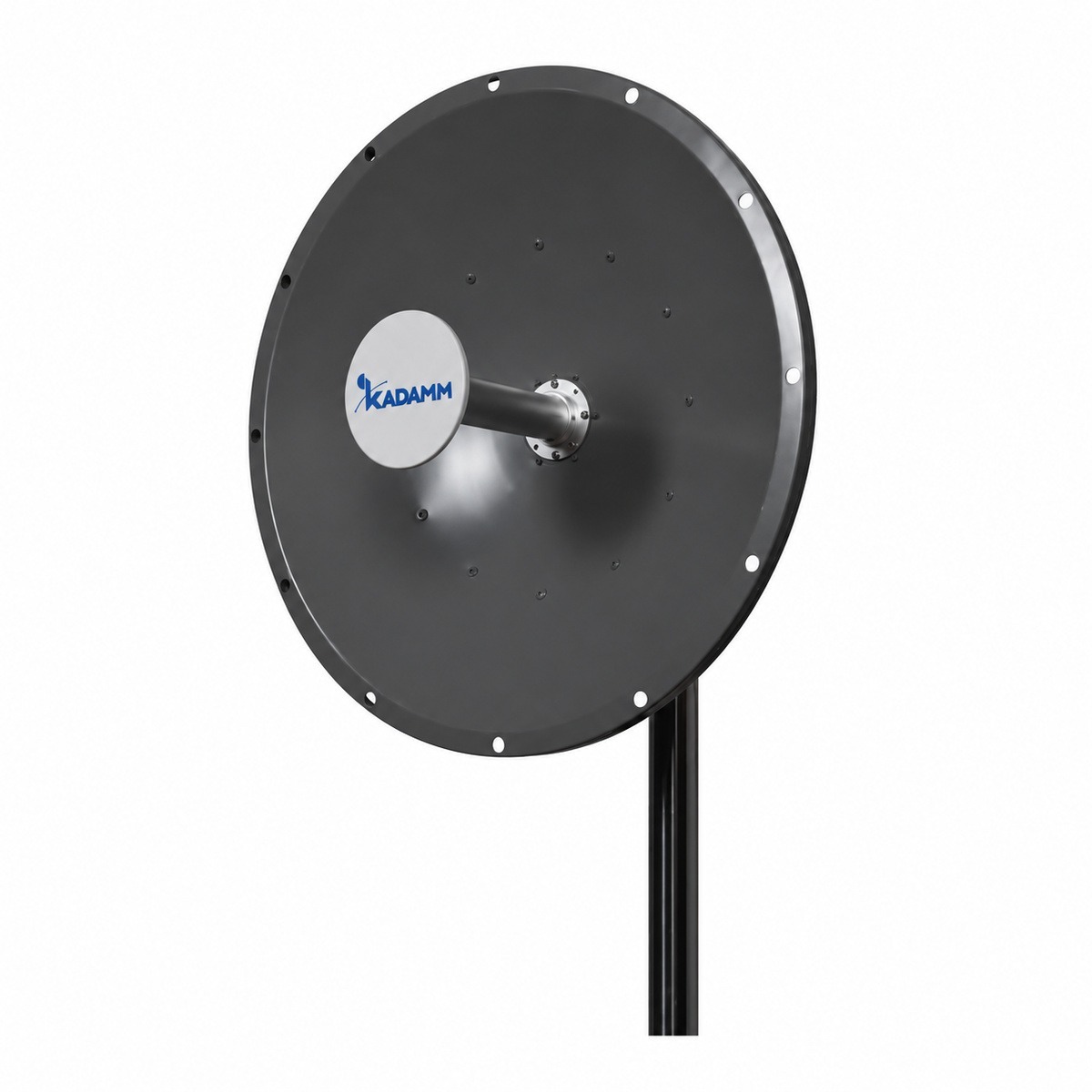

KADAMM PR24 — параболические антенны диапазона 2400–2500 МГц. Параболическое зеркало собирает излучение облучателя в узкий луч: усиление растёт с диаметром зеркала и частотой, а ширина луча примерно равна 70·λ/D градусов.
Усиление — 18–22 дБи. Узкий луч требует жёсткой опоры: смещение зеркала ветром на долю ширины луча уже заметно снижает уровень сигнала.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100, 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 1,9 кг, 5; крепление: мачта Ø40–Ø60, мачта Ø40–Ø60 мм; рабочая температура −40…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 2400–2500 МГц, у PR58 — 4900–5850 МГц
- Усиление 18–22 дБи, у PR58 — 25–32 дБи (меньше на 7 дБ)
KADAMM PR58 даёт больше усиления; у KADAMM PR24 в пользу выбора — свой набор полос.
- Полосы 2400–2500 МГц, у APB-2425 — 2400–2483 МГц
- Усиление 18–22 дБи, у APB-2425 — 15–27 дБи (больше на 3 дБ)
Запас по дальности больше у KADAMM PR24; KADAMM APB-2425 легче и проще в монтаже.
- Полосы 2400–2500 МГц, у APB-698/6000 — 698–6000 МГц
- Усиление 18–22 дБи, у APB-698/6000 — 17–30 дБи (больше на 1 дБ)
У KADAMM PR24 больше усиление; KADAMM APB-698/6000 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу PR24 с запасом по краям.
Значение PR24 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование PR24 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт PR24.
Крепление: мачта Ø40–Ø60, мачта Ø40–Ø60 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2500 МГц (Wi-Fi, ISM) |
| Усиление | 18–22 дБи |
| Порты | MIMO, 2–4 порта |
| КСВН | ≤1,5 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100, 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø40–Ø60, мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 1,9 кг, 5 |
Исполнения
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM PR24-18M | 2400-2500 МГц | 18 | 18°/19° | 2 (горизонтальная + вертикальная) | 2×N (розетка) | Ø400 мм |
| KADAMM PR24-22M | 2400-2500 МГц | 22 | 13°/13° | 2 (горизонтальная + вертикальная) | 2×N (розетка) | Ø600 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры PR24 в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание PR24.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход PR24 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 1 = 100,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 58 − 100,2 = −42,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Применение — радиорелейные линии «точка — точка» и «точка — многоточка», спутниковые станции и магистральные каналы связи, в зависимости от исполнения.
Сети и службы в полосах PR24:
Перед заказом KADAMM PR24 сверьте с проектом:
- Частоты оборудования — внутри 2400–2500 МГц
- Мощность на порт — не выше 100, 100 Вт
- Опора и крепление — мачта Ø40–Ø60, мачта Ø40–Ø60 мм
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Монтаж и подключение
- Крепление PR24 — мачта Ø40–Ø60, мачта Ø40–Ø60 мм.
- Уличные соединения PR24 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление PR24 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна выбранной модели и крепёж (по модели)
Документация и поставка
Документы
Техописание и каталог
Техническое описание PR24 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM PR24 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора PR24 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

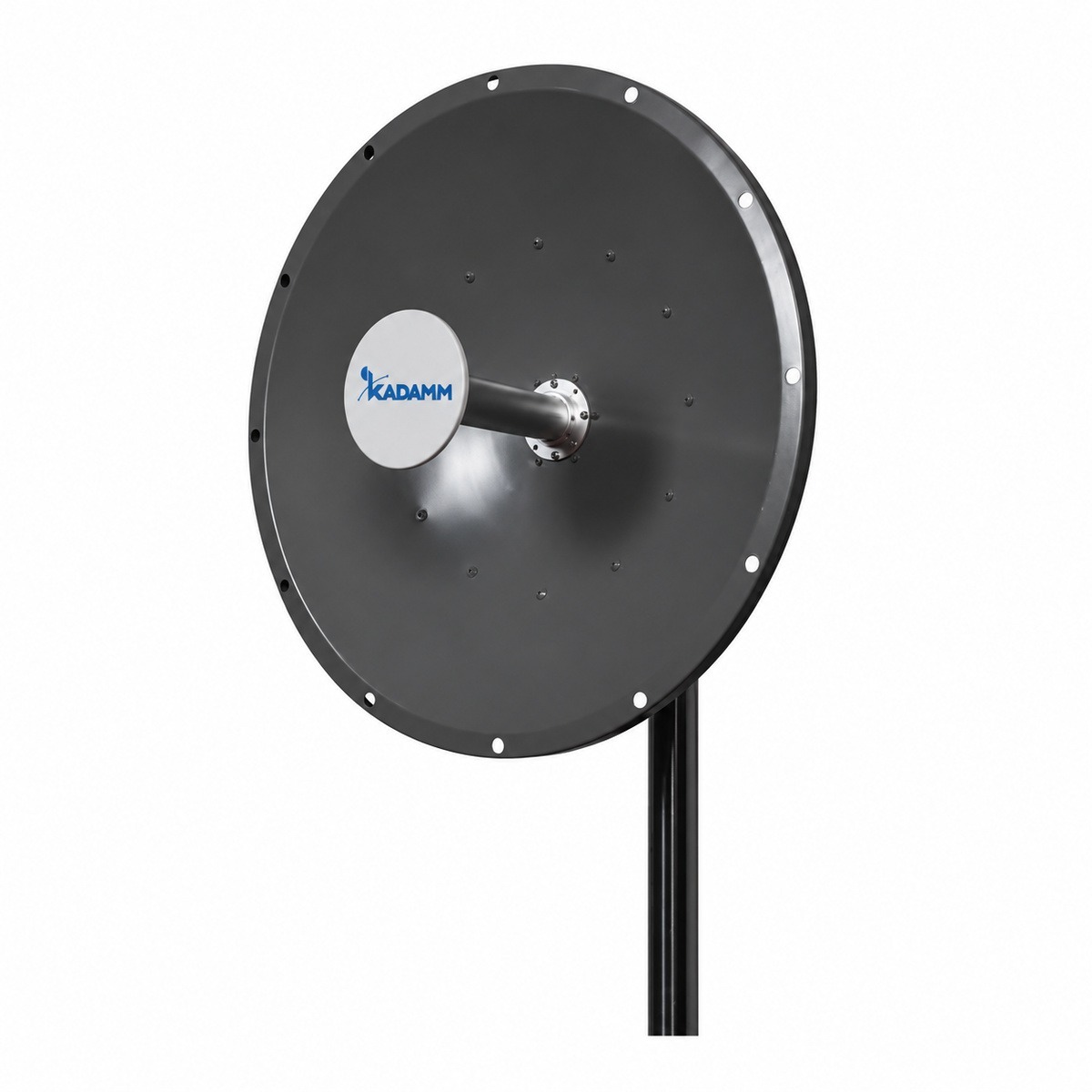

| Параметр | KADAMM PR24 | KADAMM PR58 | KADAMM APB-2425 | KADAMM APB-698/6000 |
|---|---|---|---|---|
