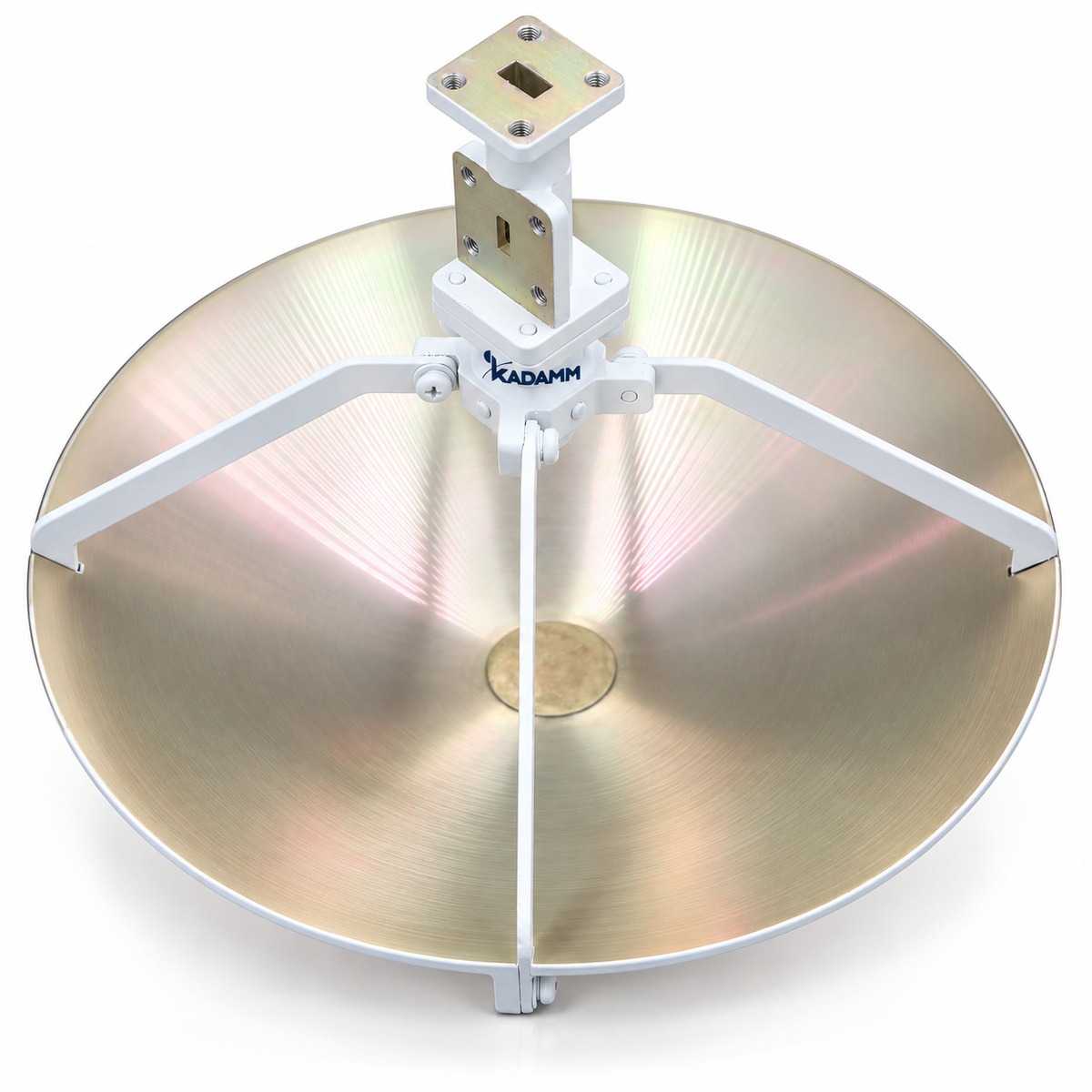

Зеркальные антенны и облучатели KADAMM в серии АПР-КС-2П: 7 моделей, 8,2 – 40 ГГц, соединители N.
О серии
Изделия серии KADAMM АПР-КС-2П собирают энергию параболическим зеркалом и дают высокий коэффициент усиления. В серии АПР-КС-2П — 7 моделей, общий диапазон 8,2 – 40 ГГц, соединители N.
По моделям KADAMM АПР-КС-2П: усиление от 28 до 32,5 дБ. Модели внутри серии АПР-КС-2П отличаются параметрами: частоты, коэффициент усиления, соединители, диаметр, луч. Общее для всех моделей АПР-КС-2П: КСВН, не более — 1,5; рабочая полоса — ≤15%; уровень боковых лепестков, плоскость Е, дБ — -13; уровень боковых лепестков, плоскость Н, дБ — -15.
Типовые задачи для серии АПР-КС-2П: радиорелейные и спутниковые линии; дальние измерительные трассы; радиомониторинг. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АПР-КС-2П.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Рабочая полоса | ≤15% |
| Уровень боковых лепестков, плоскость Е, дБ | -13 |
| Уровень боковых лепестков, плоскость Н, дБ | -15 |
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Диаметр, мм | Луч, ° |
|---|---|---|---|---|---|
| KADAMM АПР-0,15-26500/40000-2Л-Кс | 26,5-40,0 | ≥29 | 2,92 (розетка) | 150 | ≤4,8 |
| KADAMM АПР-0,2-17600/26700-2Л-Кс | 17,6-26,7 | ≥28 | 2,92 (розетка) | 200 | ≤5,3 |
| KADAMM АПР-0,2-21700/33000-2Л-Кс | 21,7-33,0 | ≥29,5 | 2,92 (розетка) | 200 | ≤4,5 |
| KADAMM АПР-0,3-14500/22000-2Л-Кс | 14,5-22,0 | ≥30 | SMA (розетка) | 300 | ≤4 |
| KADAMM АПР-0,4-11900/18000-2Л-Кс | 11,9-18,0 | ≥30,5 | SMA (розетка) | 400 | ≤4 |
| KADAMM АПР-0,6-8200/12400-2Л-Кс | 8,20-12,40 | ≥31 | N (розетка) | 600 | ≤3,8 |
| KADAMM АПР-0,6-9840/15000-2Л-Кс | 9,84-15,0 | ≥32,5 | N (розетка) | 600 | ≤3,3 |
Вопросы по серии
Общий диапазон серии АПР-КС-2П — 8,2 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АПР-КС-2П — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АПР-0,15-26500/40000-2Л-Кс», и количество.
Техническое описание серии АПР-КС-2П и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
