KADAMM АПР-СШ-2П — серия производства KADAMM (КАДАММ): 6 моделей, 1 – 18 ГГц, соединители N.
О серии

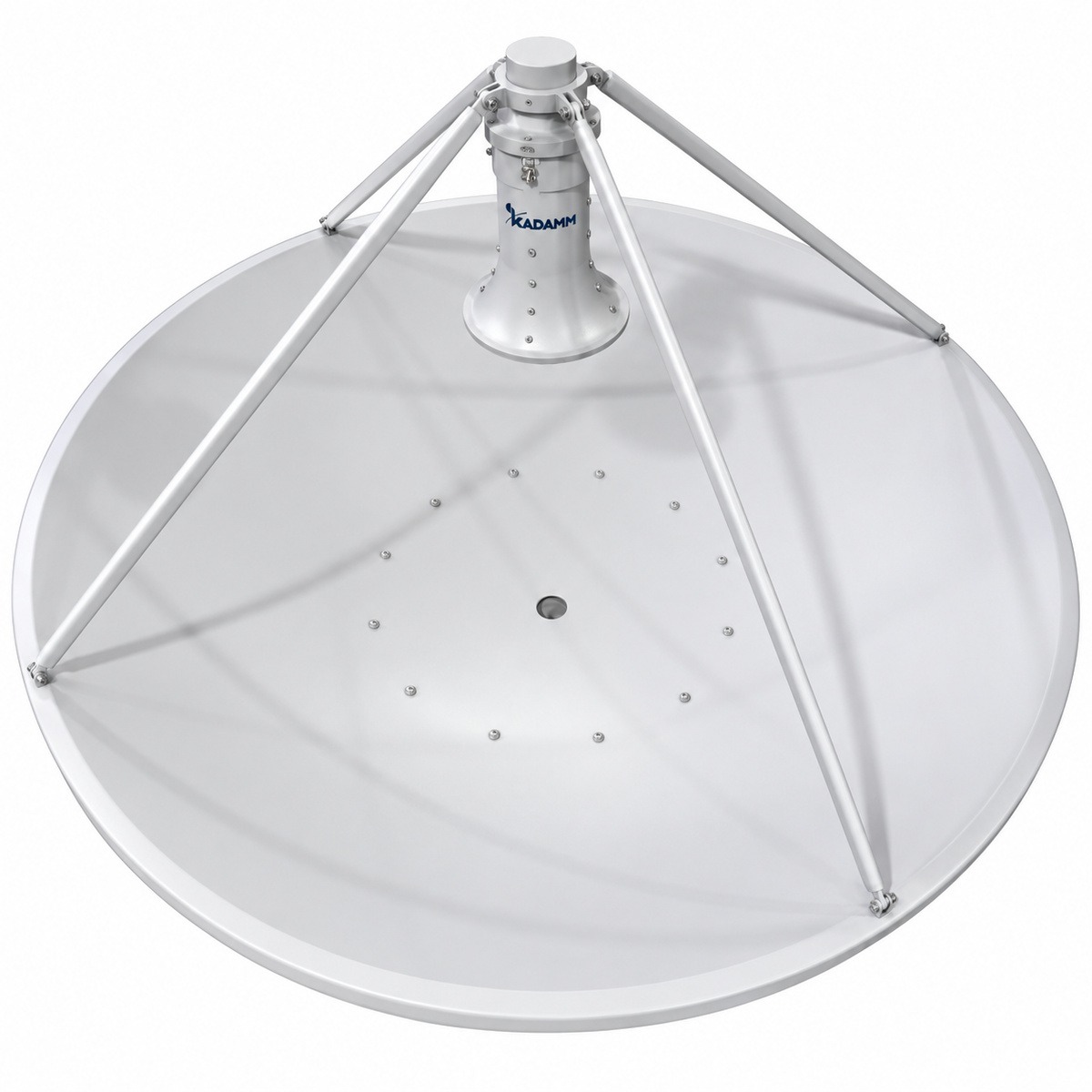

Зеркальные антенны и облучатели серии АПР-СШ-2П собирают энергию параболическим зеркалом и дают высокий коэффициент усиления. В серии АПР-СШ-2П — 6 моделей, общий диапазон 1 – 18 ГГц, соединители N.
По моделям KADAMM АПР-СШ-2П: КСВН от 2 до 2,5; усиление от 22,5 до 32 дБ. Исполнения АПР-СШ-2П различаются по параметрам: частоты, коэффициент усиления, КСВН, соединители, диаметр, луч.
Типовые задачи для серии АПР-СШ-2П: радиорелейные и спутниковые линии; дальние измерительные трассы; радиомониторинг. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АПР-СШ-2П.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Диаметр, мм | Луч, ° |
|---|---|---|---|---|---|---|
| KADAMM АПР-0,5-4000/8000-2Л-Ш | 4-8 | ≥23 | 2,5 | N (розетка) | 500 | ≤10° |
| KADAMM АПР-1-2000/6000-2Л-Ш | 2-6 | ≥23 | 2,5 | N (розетка) | 1000 | ≤10° |
| KADAMM АПР-1-6000/18000-2Л-Ш | 6-18 | ≥32 | 2 | N (розетка) | 1000 | ≤3,5° |
| KADAMM АПР-2,4-2000/4000-2Л-Ш | 2-4 | ≥29 | 2 | N (розетка) | 2400 | ≤5° |
| KADAMM АПР-2,5-1000/2000-2Л-Ш | 1-2 | ≥24,5 | 2 | N (розетка) | 2500 | ≤9° |
| KADAMM АПР-2-1000/6000-2Л-Ш | 1-6 | ≥22,5 | 2,5 | SMA (розетка) | 2000 | ≤14° |
Вопросы по серии
Общий диапазон серии АПР-СШ-2П — 1 – 18 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АПР-СШ-2П — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АПР-0,5-4000/8000-2Л-Ш», и количество.
Техническое описание серии АПР-СШ-2П и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
