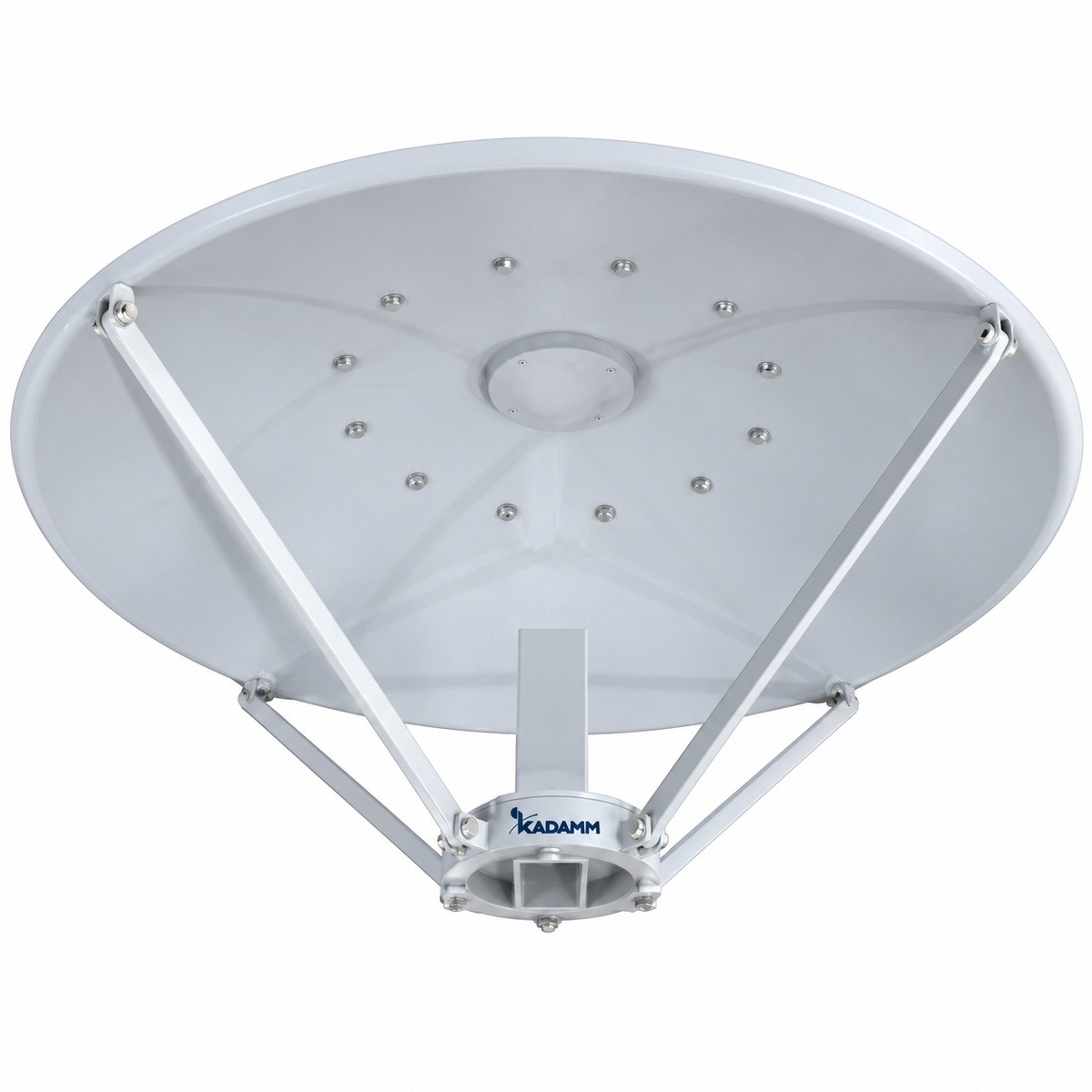

Зеркальные антенны и облучатели KADAMM в серии АПР-СШ: 4 модели, 1 – 18 ГГц, соединители N.
О серии
Изделия серии KADAMM АПР-СШ собирают энергию параболическим зеркалом и дают высокий коэффициент усиления. Состав серии АПР-СШ: 4 модели, общий диапазон 1 – 18 ГГц, соединители N.
По моделям KADAMM АПР-СШ: усиление от 20 до 28 дБ. Исполнения АПР-СШ различаются по параметрам: частоты, коэффициент усиления, диаметр, луч. Общее для всех моделей АПР-СШ: КСВН, не более — 2,5; соединитель — N (розетка).
Типовые задачи для серии АПР-СШ: радиорелейные и спутниковые линии; дальние измерительные трассы; радиомониторинг. Нужное исполнение АПР-СШ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 2,5 |
| Соединитель | N (розетка) |
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Диаметр, мм | Луч, ° |
|---|---|---|---|---|
| KADAMM АПР-0,5-3000/8000-Л-Ш | 3-8 | ≥20 | 500 | ≤4,5 |
| KADAMM АПР-0,6-6000/18000-Л-Ш | 6-18 | ≥28 | 600 | ≤18 |
| KADAMM АПР-1,5-1000/18000-Л-Ш | 1-18 | ≥20 | 1500 | ≤10 |
| KADAMM АПР-1-2000/6000-Л-Ш | 2-6 | ≥21 | 1000 | ≤18 |
Вопросы по серии
Общий диапазон серии АПР-СШ — 1 – 18 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АПР-СШ — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АПР-0,5-3000/8000-Л-Ш», и количество.
Техническое описание серии АПР-СШ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
