Серия KADAMM АПР-МРЛ: 12 моделей, 5,3 – 94,1 ГГц, соединители по таблице исполнений.
О серии

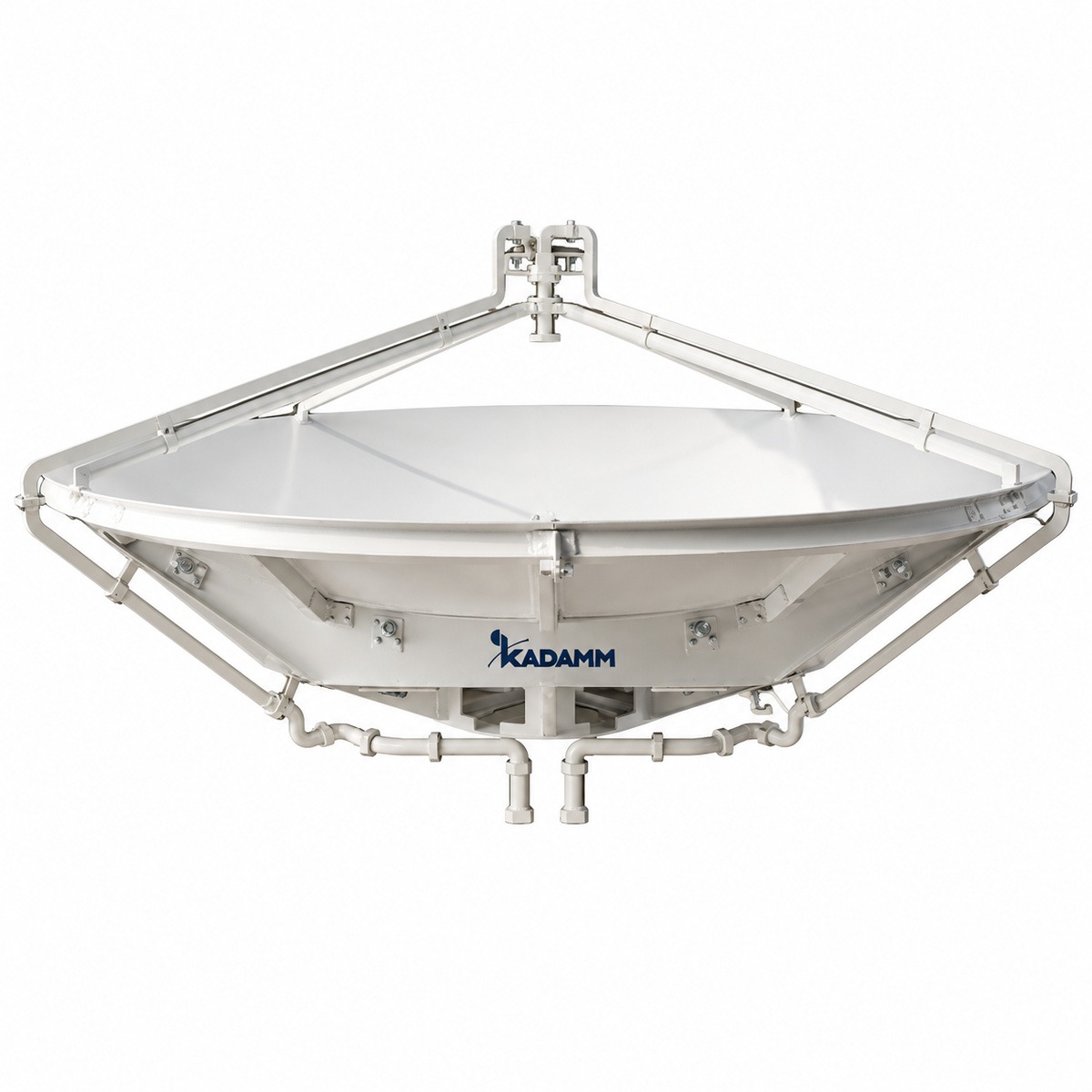

Изделия серии KADAMM АПР-МРЛ собирают энергию параболическим зеркалом и дают высокий коэффициент усиления. Состав серии АПР-МРЛ: 12 моделей, общий диапазон 5,3 – 94,1 ГГц, соединители по таблице исполнений.
По моделям KADAMM АПР-МРЛ: КСВН от 1,25 до 1,6; усиление от 35 до 58 дБ. Исполнения АПР-МРЛ различаются по параметрам: частоты, коэффициент усиления, КСВН, диаметр, луч, развязка поляризаций.
Где применяют KADAMM АПР-МРЛ: радиорелейные и спутниковые линии; дальние измерительные трассы; радиомониторинг. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АПР-МРЛ.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Диаметр, мм | Луч, ° | Разв. поляр., дБ | УБЛ, дБ |
|---|---|---|---|---|---|---|---|
| KADAMM АПР-0,8-93900/94100-МР | 93,9-94,1 | ≥52 | 1,4 | 800 | 0,25° | 35 | -22 |
| KADAMM АПР-1,2-9300/9500-МР | 9,3-9,5 | ≥37 | 1,35 | 1200 | 2° | 35 | -25 |
| KADAMM АПР-1,5-34900/94100-МР | 93,9-94,1 34,9-35,1 | ≥57 ≥51 | 1,6 | 1500 | 0,17° 0,4° | 35 | -20 |
| KADAMM АПР-1,8-34400/35600-МР | 34,4-35,6 | ≥53 | 1,4 | 1800 | 0,4° | 35 | -23 |
| KADAMM АПР-1,8-9300/9500-МР | 9,3-9,5 | ≥41,5 | 1,35 | 1800 | 1,4° | 35 | -29 |
| KADAMM АПР-1,8-93900/94100-МР | 93,9-94,1 | ≥58 | 1,35 | 1800 | 0,15° | 35 | -22 |
| KADAMM АПР-1-9300/9500-МР | 9,3-9,5 | ≥35 | 1,35 | 1000 | 3° | 35 | -22 |
| KADAMM АПР-2,1-9400+35000-МР | 35 9,4 | ≥53 ≥42 | 1,6 | 2100 | 0,3° 1° | 35 | -22 |
| KADAMM АПР-2,4-34400/35600-МР | 34,4-35,6 | ≥55 | 1,35 | 2400 | 0,3° | 35 | -24 |
| KADAMM АПР-2,4-9300/9500-МР | 9,3-9,5 | ≥44 | 1,25 | 2400 | 1° | 35 | -29 |
| KADAMM АПР-3,2-5300/36100-МР | 5,3-5,7 34,9-36,1 | ≥41 ≥53 | 1,5 | 3200 | 1,3° 0,3° | 30 | -25 |
| KADAMM АПР-4,5-9300/9500-МР | 9,3-9,5 | ≥49,5 | 1,25 | 4500 | 0,5° | 40 | -29 |
Вопросы по серии
Общий диапазон серии АПР-МРЛ — 5,3 – 94,1 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АПР-МРЛ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АПР-0,8-93900/94100-МР», и количество.
К серии АПР-МРЛ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
