KADAMM АПР-ПФ-КП — серия производства KADAMM (КАДАММ): 19 моделей, 960 МГц – 40 ГГц, соединители по таблице исполнений.
О серии

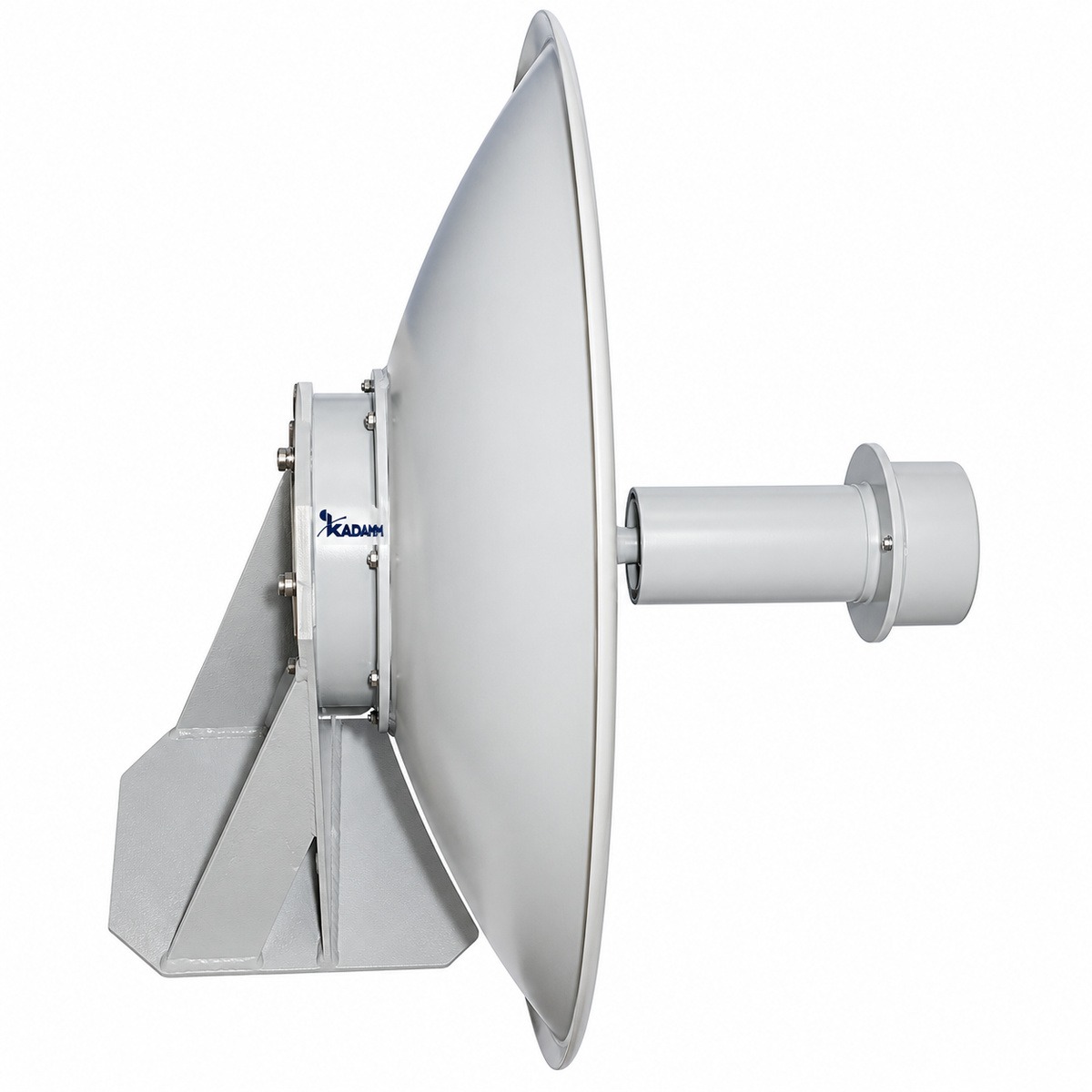

Зеркальные антенны и облучатели серии АПР-ПФ-КП собирают энергию параболическим зеркалом и дают высокий коэффициент усиления. В серии АПР-ПФ-КП — 19 моделей, общий диапазон 960 МГц – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM АПР-ПФ-КП: КСВН 1,5; усиление от 23 до 40 дБ. Модели внутри серии АПР-ПФ-КП отличаются параметрами: частоты, коэффициент усиления, КСВН, диаметр, эллиптичность, луч.
Где применяют KADAMM АПР-ПФ-КП: радиорелейные и спутниковые линии; дальние измерительные трассы; радиомониторинг. Нужное исполнение АПР-ПФ-КП выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Диаметр, мм | Эллипт., дБ | Луч, ° | Полоса | УБЛ Е, дБ | УБЛ Н, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АПР-0,15-26500/40000-К | 26,5-40,0 | ≥29 | 1,5 | 150 | ≤3 ≤1,5 | ≤4,8 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-0,2-17600/26700-К | 17,6-26,7 | ≥28 | 1,5 | 200 | ≤3 ≤1,5 | ≤5,3 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-0,2-21700/33000-К | 21,7-33,0 | ≥29,5 | 1,5 | 200 | ≤3 ≤1,5 | ≤4,5 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-0,3-14500/22000-К | 14,5-22,0 | ≥30 | 1,5 | 300 | ≤3 ≤1,5 | ≤4 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-0,4-11900/18000-К | 11,9-18,0 | ≥30,5 | 1,5 | 400 | ≤3 ≤1,5 | ≤4 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-0,6-6570/9990-К | 6,57-9,99 | ≥29 | 1,5 | 600 | ≤3 ≤1,5 | ≤4,8 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-0,6-8200/12400-К | 8,20-12,40 | ≥31 | 1,5 | 600 | ≤3 ≤1,5 | ≤3,8 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-0,6-9840/15000-К | 9,84-15,0 | ≥32,5 | 1,5 | 600 | ≤3 ≤1,5 | ≤3,3 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-0,8-5380/8170-К | 5,38-8,17 | ≥29,5 | 1,5 | 800 | ≤3 ≤1,5 | ≤4,5 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-1,2-3220/4900-К | 3,22-4,90 | ≥28,5 | 1,5 | 1200 | ≤3 ≤1,5 | ≤5 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-1,2-3940/5990-К | 3,94-5,99 | ≥30 | 1,5 | 1200 | ≤3 ≤1,5 | ≤4 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-1,5-1720/2610-К | 1,72-2,61 | ≥23,5 | 1,5 | 1500 | ≤3 ≤1,5 | ≤8,5 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-1,5-2170/3300-К | 2,17-3,30 | ≥27 | 1,5 | 1500 | ≤3 ≤1,5 | ≤5,5 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-1,5-2600/3950-К | 2,60-3,95 | ≥29 | 1,5 | 1500 | ≤3 ≤1,5 | ≤4,8 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-1-4640/7050-К | 4,64-7,05 | ≥30 | 1,5 | 1000 | ≤3 ≤1,5 | ≤4 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-2-1130/1730-К | 1,13-1,73 | ≥24 | 1,5 | 2000 | ≤3 ≤1,5 | ≤8 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-2-1450/2200-К | 1,45-2,20 | ≥26 | 1,5 | 2000 | ≤3 ≤1,5 | ≤6,5 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-2-960/1460-К | 0,96-1,46 | ≥23 | 1,5 | 2000 | ≤3 ≤1,5 | ≤9,5 | ≤30% ≤10% | -13 | -15 |
| KADAMM АПР-26500/40000-40-2,92(р)-К | 26,5-40 | 40 | — | — | — | — | — | — | — |
Вопросы по серии
Общий диапазон серии АПР-ПФ-КП — 960 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АПР-ПФ-КП — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АПР-0,15-26500/40000-К», и количество.
Техническое описание серии АПР-ПФ-КП и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
