KADAMM · Параболическая антенна
KADAMM ASF — мобильные быстроразвёртываемые спутниковые антенны 0,5–3,7 м, X, C, Ku, Ka
Параболическая антенна: X / C / Ku / Ka.
X / C / Ku / Ka
▤
Подберём ASF под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →0,5–3,7 м
Апертура
3400–31000 МГц
Диапазоны
углепластик (1,0–2,4 м)
Зеркало
IP65
Защита
24–220
Питание
≤1,25–1,5
КСВН

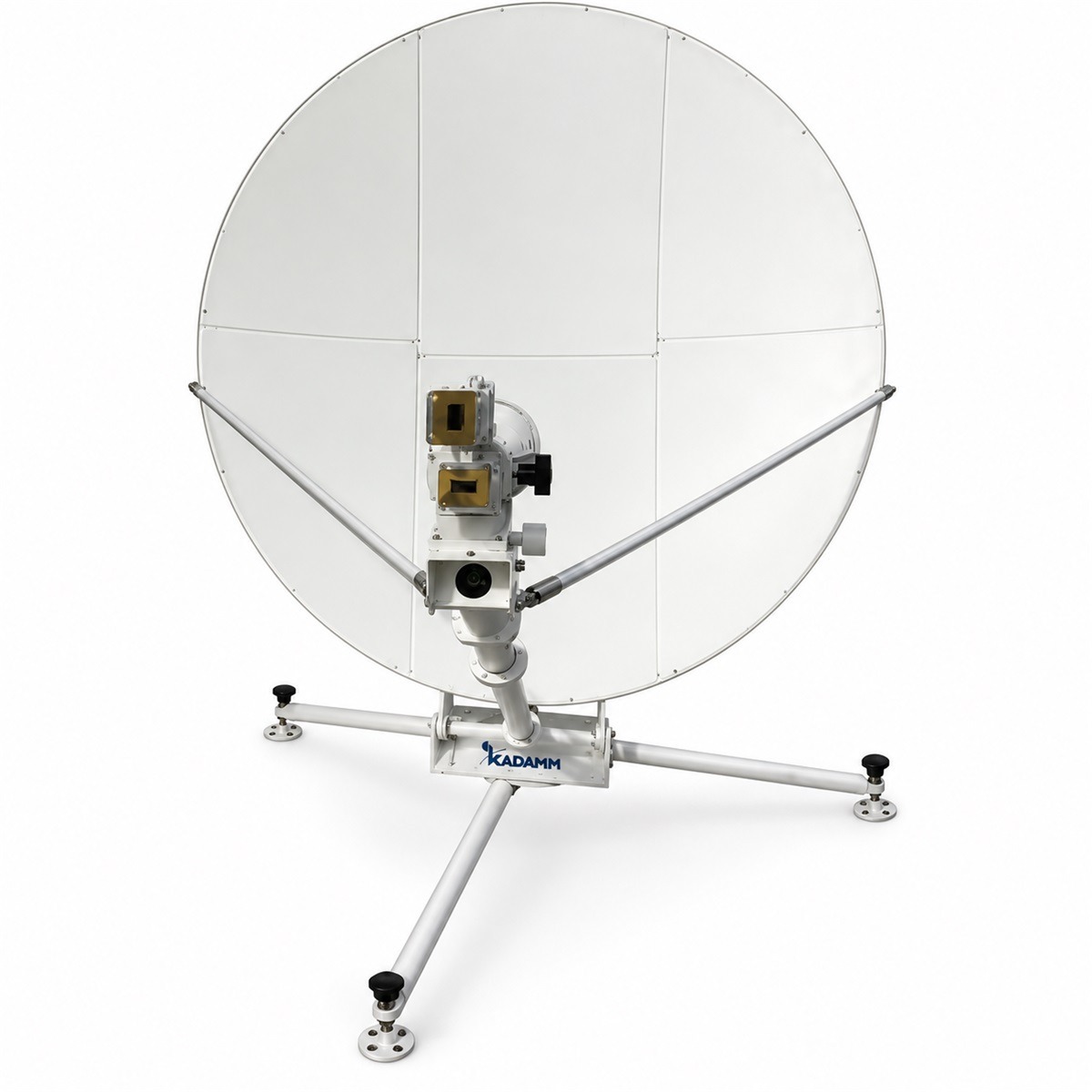

Что представляет собой антенна
KADAMM ASF — параболическая антенна диапазонов X / C / Ku / Ka. Зеркальная антенна земной станции работает со спутником на геостационарной или другой орбите: облучатель с портами приёма и передачи стоит в фокусе отражателя, а опорно-поворотное устройство наводит луч на спутник. Качество линии задают усиление антенны на передачу и добротность станции на приём — отношение усиления к шумовой температуре (G/T).
Мобильная быстроразвёртываемая антенна складывается для перевозки и разворачивается на месте за короткое время: её ставят там, где связь нужна на время работ или после аварии, а наведение на спутник выполняют на месте.
Развязка передачи и приёма — ≥85 дБ: мощный сигнал собственного передатчика не должен перегружать приёмник станции.
Электрические параметры тракта: КСВН не более 1,25–1,5. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: степень защиты IP65; рабочая температура −40…+50 °C; ASF-05 … ASF-37 (новые) — −40…+60 °C.
Параболическая антенна: X / C / Ku / Ka.
Чем отличается от похожих моделей KADAMM
KADAMM ASD
- Полосы 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц, у ASD — 3400–6730, 7250–8400, 10700–14500, 17700–21200 и 29000–31000 МГц
- Усиление −15–−8 ГГц, у ASD — 51,4–53,3 дБи (меньше на 59,4 дБ)
KADAMM ASD даёт больше усиления; у KADAMM ASF в пользу выбора — свой набор полос.
KADAMM ASE
- Полосы 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц, у ASE — 3400–4200, 5850–6725, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц
- Усиление −15–−8 ГГц, у ASE — до 64,2 дБи (меньше на 72,2 дБ)
KADAMM ASE даёт больше усиления; у KADAMM ASF в пользу выбора — свой набор полос.
KADAMM ASV
- Полосы 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц, у ASV — 7250–8400, 10700–14500, 17700–21200 и 27000–31000 МГц
- Усиление −15–−8 ГГц, у ASV — 37,4–54,1 дБи (меньше на 45,4 дБ)
KADAMM ASV берут, когда нужен запас по дальности; KADAMM ASF легче и проще в монтаже.
Конструкция и материалы
Условия работыТемпература −40…+50 °C; ASF-05 … ASF-37 (новые) — −40…+60 °C; ветер до 65 км/ч с балластом; ASF-10-KU — 20 м/с; ASF-18-C, ASF-18-KU — 15 м/с с противовесом (выживание 28 м/с); ASF-24-C, ASF-24-KU — 11 м/с с противовесом (выживание 18 м/с); защита IP65.
Фото исполнений

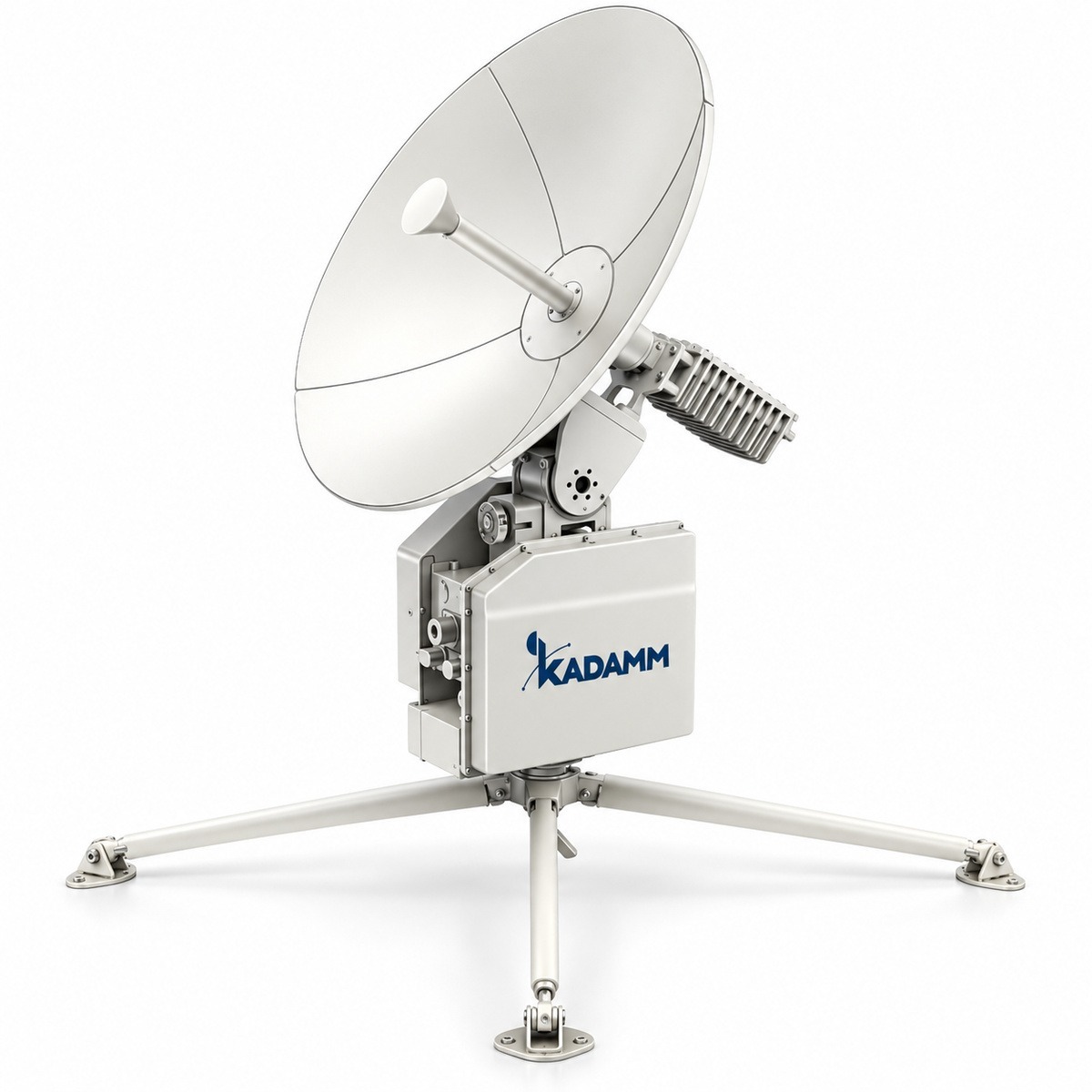

KADAMM ASF-05-KU

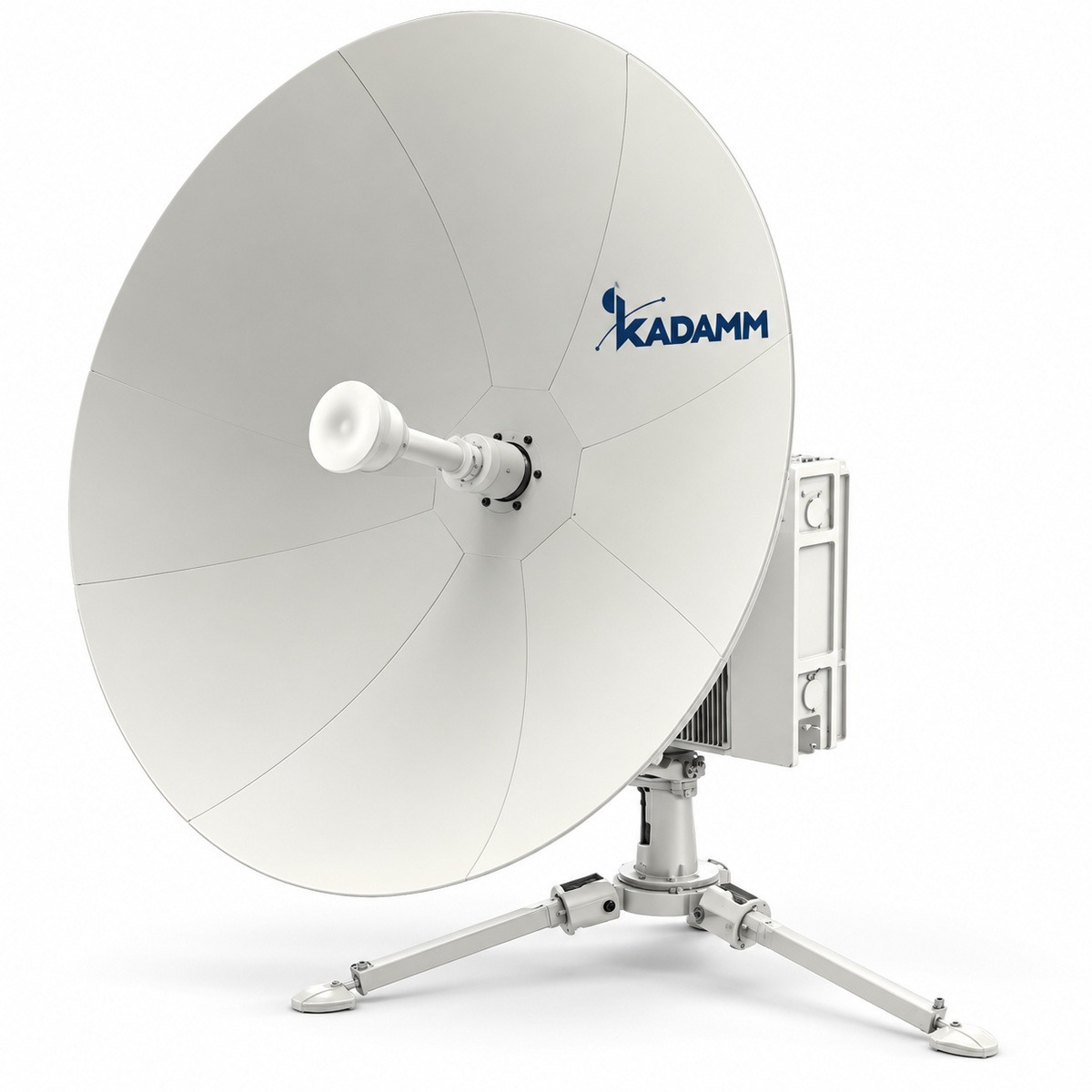

KADAMM ASF-06-KU

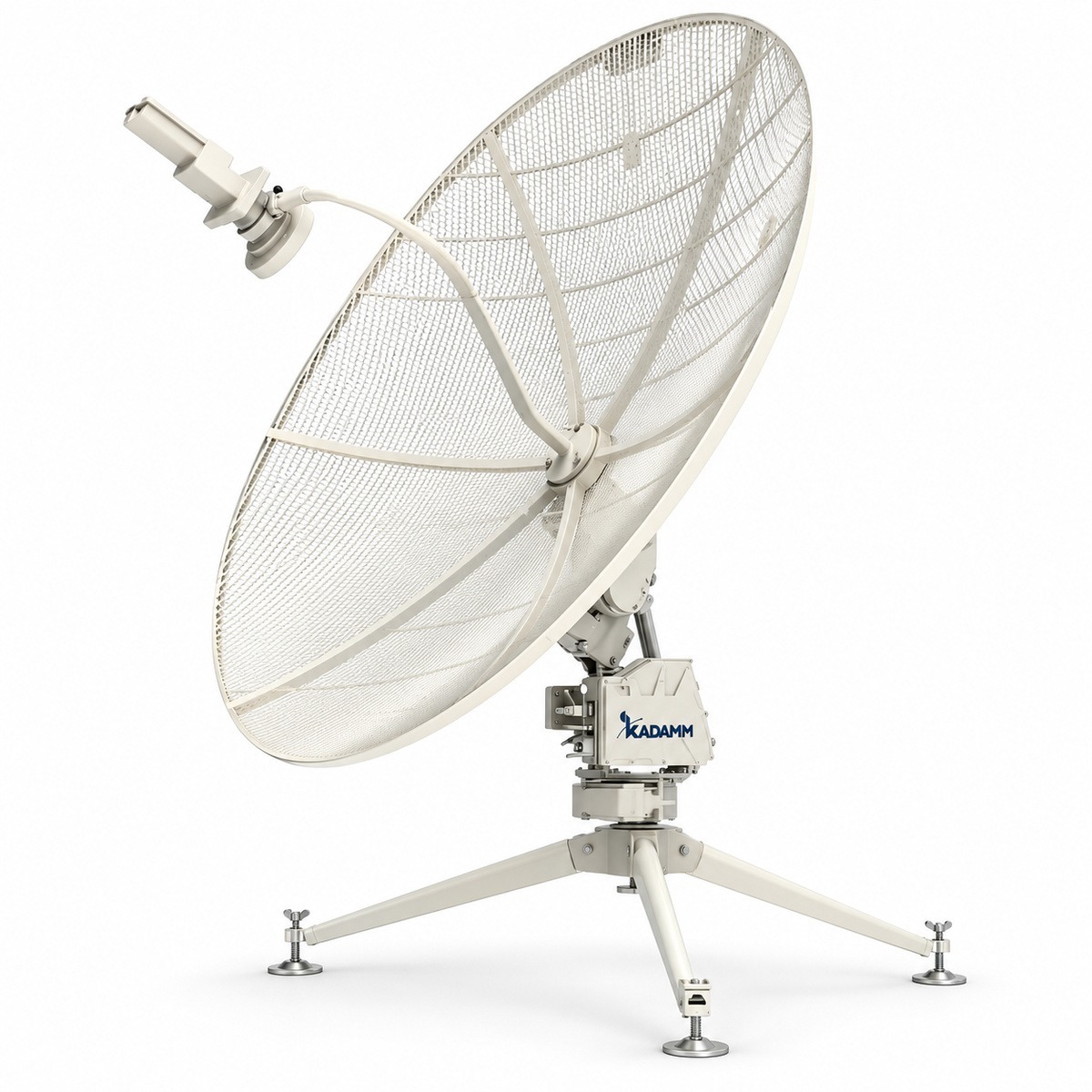

KADAMM ASF-12-C-R

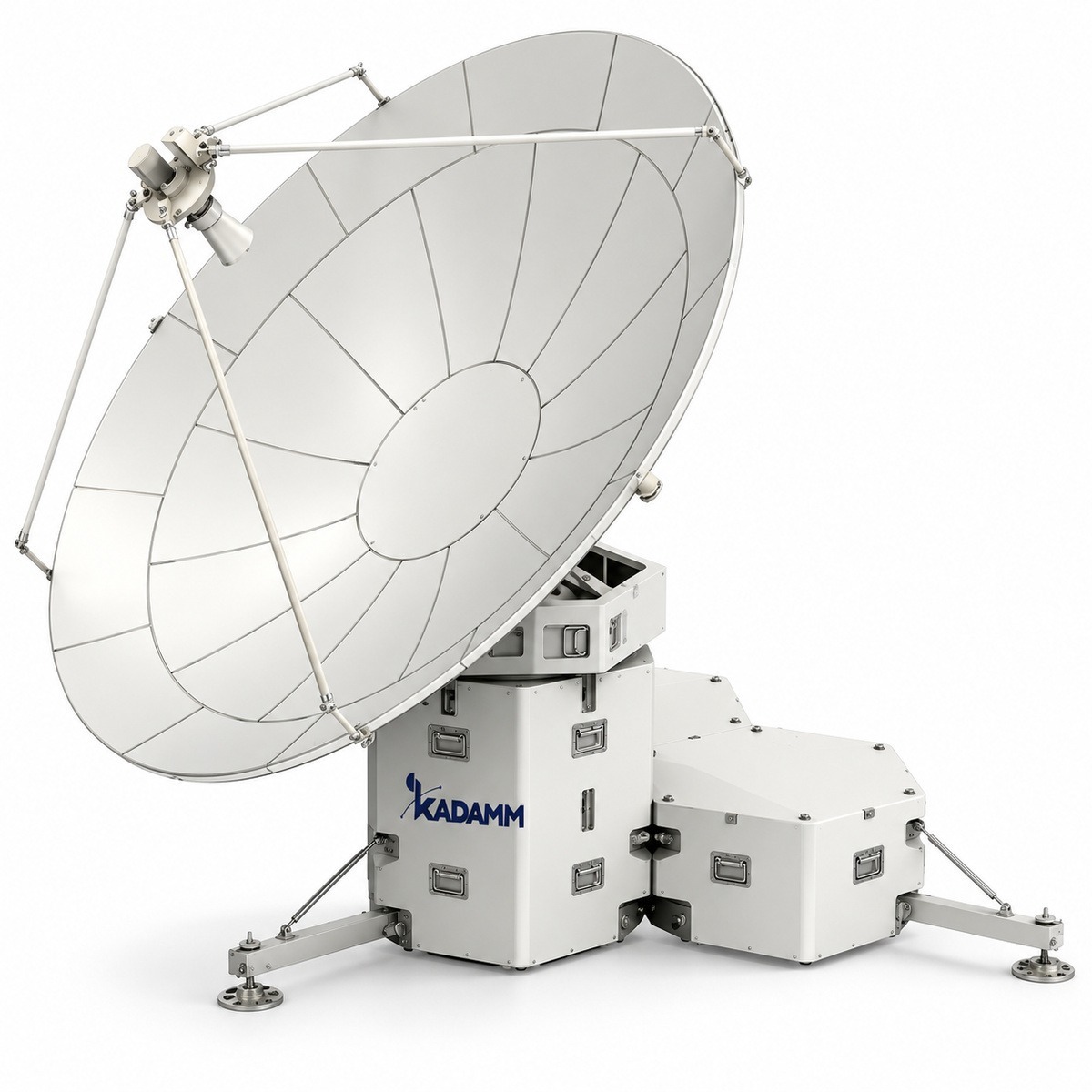

KADAMM ASF-30-KU

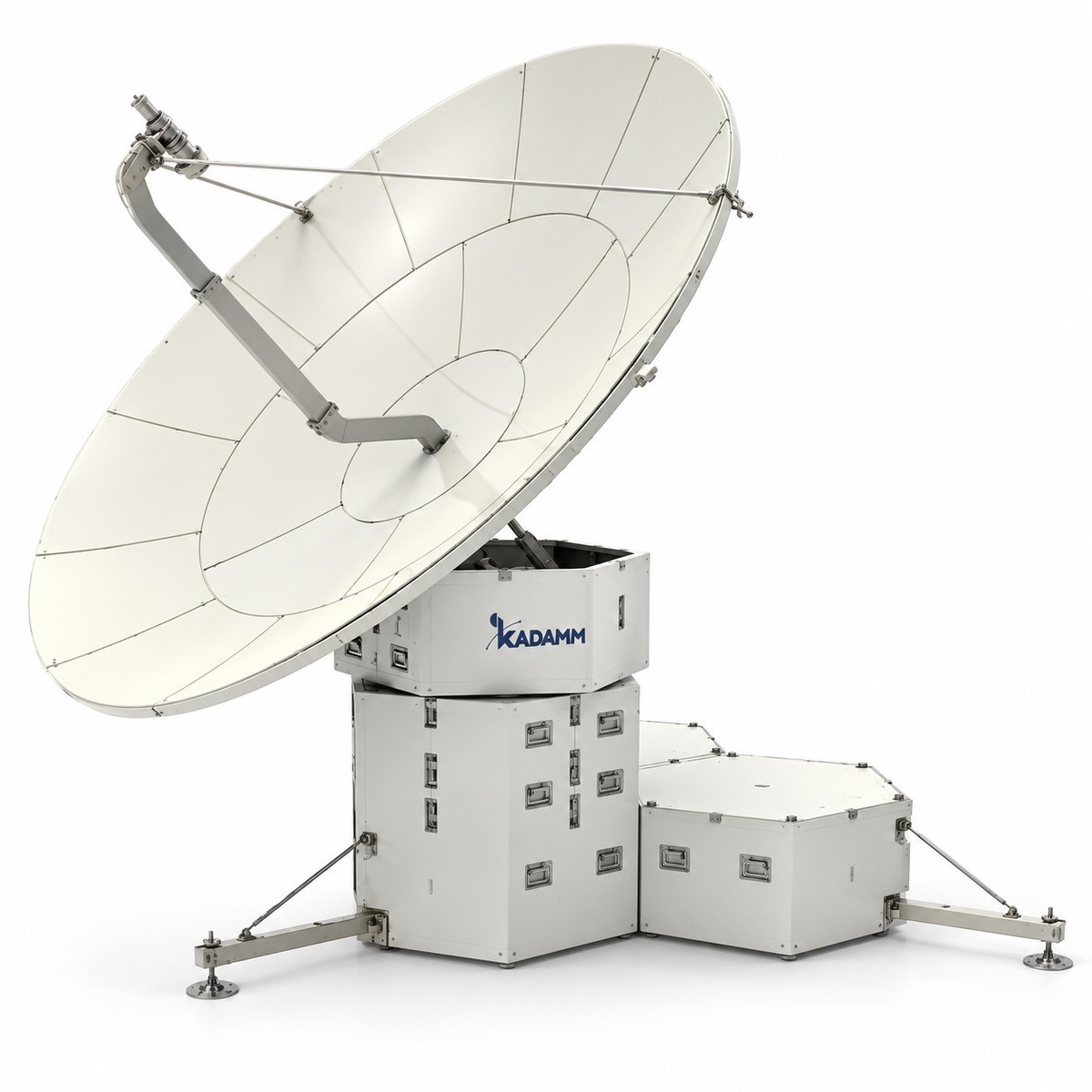

KADAMM ASF-37-KU
Ключевые особенности
✓
Полоса 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГцВсе рабочие частоты объекта должны укладываться в полосу ASF с запасом по краям.
✓
Усиление −15–−8 ГГцЗначение ASF по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
✓
КСВН ≤1,25–1,5Согласование ASF с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Усиление −15–−8 ГГцВо сколько раз антенна сильнее изотропного излучателя в направлении максимума: −15–−8 ГГц — это примерно в 0,2 раза по мощности; это перераспределение мощности по направлениям, а не её прибавка.
КСВН ≤1,25–1,5Для ASF при КСВН 1,25 коэффициент отражения не больше 0,11: обратно в тракт отражается не более 1,2 % мощности, обратные потери — не хуже 19,1 дБ.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны, передача / приём | X: 7,90–8,40 / 7,25–7,75 ГГц; C: 5,85–6,725 / 3,40–4,20 ГГц; Ku: 13,75–14,5 / 10,7–12,75 ГГц; Ka: 27,5–31,0 / 17,7–21,2 ГГц |
| Коэффициент усиления | по таблице «Исполнения» (приём / передача; формулы — на рабочей частоте f, ГГц); ASF-08, ASF-10-X, ASF-10-C, ASF-12-X, ASF-15 — уточняйте у менеджера |
| КСВН | ≤1,25; ASF-05, ASF-06 — ≤1,35; ASF-12-C-R, ASF-18-X, ASF-30, ASF-37, ASF-12-KA — ≤1,5; ASF-10-KU, ASF-18-KU, ASF-24-C, ASF-24-KU, ASF-24-KA — ≤1,3; ASF-18-KA — ≤1,35 |
| Осевое отношение | ≤1,5 дБ |
| Кроссполяризационная развязка | ≥35 дБ на оси; ≥32 дБ в пределах уровня −1 дБ; ASF-10-KU — более 30 дБ |
| Развязка передачи и приёма | ≥85 дБ |
| Первый боковой лепесток | ≤−14 дБ |
| Число портов | 2 |
| Волноводный фланец | WR112, WR75, WR28/42 (1,0–1,2 м); WR137/229, WR75, WR28/42 (1,5–2,4 м) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Зеркало | углепластик; ASF-12-C-R — решётчатое; новые 0,5–3,7 м — уточняйте у менеджера |
| Наведение | ручное или моторизованное |
| Сектор наведения | азимут ±180°, угол места 10–90°, поляризация ±95°; ASF-10-KU — ручное наведение: азимут ±45° (точная подстройка), угол места 10–90°, поляризация ±90°; ASF-18-C, ASF-18-KU — азимут ±200°, угол места 10–90°, поляризация ±90°; ASF-24-C, ASF-24-KU — азимут ±220°, угол места 0–90°, поляризация ±95° |
| Скорость по осям | азимут и угол места 0,01–3°/с, поляризация 1°/с |
| Питание | 24 В DC, 10 А; 110–230 В AC, 50/60 Гц, 5 А — по заказу; ASF-05 … ASF-37 (новые) — 220 В ±10 %, 50 ± 2 Гц |
| Рабочий ветер | 65 км/ч с балластом; ASF-10-KU — 20 м/с; ASF-18-C, ASF-18-KU — 15 м/с с противовесом (выживание 28 м/с); ASF-24-C, ASF-24-KU — 11 м/с с противовесом (выживание 18 м/с) |
| Степень защиты | IP65 |
| Рабочая температура | −40…+50 °C; ASF-05 … ASF-37 (новые) — −40…+60 °C |
| Влажность | 0–98 % |
| Масса (по исполнению) | ASF-10-KU — 19 кг с сумкой; ASF-24-C, ASF-24-KU — не более 230 кг без приёмопередатчика, контроллера и кейсов; остальные — уточняйте у менеджера |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Исполнения
| Артикул | Апертура, м | Схема зеркала | Диапазон | Усиление приём / передача, дБи |
|---|---|---|---|---|
| KADAMM ASF-05-KU | 0,5 | уточняйте у менеджера | Ku: передача 13,75–14,5, приём 10,95–12,75 ГГц | ≥34,3 + 20lg(f/12,5) / ≥35,4 + 20lg(f/14,25) |
| KADAMM ASF-05-KA | 0,5 | уточняйте у менеджера | Ka: передача 29,0–31,0, приём 18,7–21,2 ГГц | ≥37,4 + 20lg(f/20) / ≥41,0 + 20lg(f/30) |
| KADAMM ASF-06-KU | 0,6 | уточняйте у менеджера | Ku: передача 13,75–14,5, приём 10,95–12,75 ГГц | ≥36,0 + 20lg(f/12,5) / ≥37,1 + 20lg(f/14,25) |
| KADAMM ASF-7.5-KU, -KA | 0,75 | офсетный, углепластик | Ku 13,75–14,5 / 10,95–12,75; Ka 29,4–31,0 / 19,6–21,2 ГГц (передача / приём) | Ku более 37,2 / 38,5; Ka 40,9 + 20lg(f/20) / 44,4 + 20lg(f/30) |
| KADAMM ASF-08-KU | 0,8 | уточняйте у менеджера | Ku: полоса — уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ASF-08-KA | 0,8 | уточняйте у менеджера | Ka: полоса — уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ASF-09-C, -KU, -KA | 0,9 | офсетный, алюминий (C, Ku); офсетный (Ka) | C 5,85–6,425 / 3,625–4,2; Ku 13,75–14,5 / 10,95–12,75; Ka 29,4–31,0 / 19,6–21,2 ГГц (передача / приём) | C 30,0 / 33,0; Ku 38,5 / 40,5; Ka 42,5 + 20lg(f/20) / 46,0 + 20lg(f/30) |
| KADAMM ASF-10-X | 1,0 | офсетный или с кольцевым фокусом | X: передача 7,90–8,40, приём 7,25–7,75 ГГц | уточняйте у менеджера |
| KADAMM ASF-10-C | 1,0 | уточняйте у менеджера | C: полоса — уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ASF-10-KU | 1,0 | офсетный или с кольцевым фокусом | Ku: передача 13,75–14,5, приём 10,95–12,75 ГГц (опционально от 10,7) | не менее 39,5 / 40,5 |
| KADAMM ASF-10-KA | 1,0 | офсетный или с кольцевым фокусом | Ka: передача 27,5–31,0, приём 17,7–21,2 ГГц | ≥43,6 + 20lg(f/20,4) / ≥47,0 + 20lg(f/30,2) |
| KADAMM ASF-12-X | 1,2 | офсетный или с кольцевым фокусом | X: передача 7,90–8,40, приём 7,25–7,75 ГГц | уточняйте у менеджера |
| KADAMM ASF-12-C | 1,2 | офсетный, алюминий | C: передача 5,85–6,425, приём 3,625–4,2 ГГц | 32,4 / 35,7 |
| KADAMM ASF-12-C-R | 1,2 | решётчатое зеркало | C: только приём 3,40–6,00 ГГц | ≥30,4 + 20lg(f/4,0) (приём) |
| KADAMM ASF-12-KU | 1,2 | офсетный, алюминий | Ku: передача 14,0–14,5 (опционально от 13,75), приём 10,95–12,75 ГГц | 41,5 / 43,0 |
| KADAMM ASF-12-KA | 1,2 | офсетный или с кольцевым фокусом | Ka: передача 27,5–31,0, приём 17,7–21,2 ГГц | ≥45,2 + 20lg(f/20,4) / ≥48,5 + 20lg(f/30) |
| KADAMM ASF-15-C | 1,5 | офсетный | C: передача 5,85–6,725, приём 3,40–4,20 ГГц | уточняйте у менеджера |
| KADAMM ASF-15-KU | 1,5 | офсетный | Ku: передача 13,75–14,5, приём 10,7–12,75 ГГц | уточняйте у менеджера |
| KADAMM ASF-15-KA | 1,5 | офсетный | Ka: передача 27,5–31,0, приём 17,7–21,2 ГГц | уточняйте у менеджера |
| KADAMM ASF-18-X | 1,8 | уточняйте у менеджера | X: передача 7,90–8,40, приём 7,25–7,75 ГГц | ≥40,8 + 20lg(f/7,5) / ≥41,5 + 20lg(f/8,15) |
| KADAMM ASF-18-C | 1,8 | офсетный, алюминий | C: передача 5,85–6,425, приём 3,625–4,2 ГГц | 35,7 / 39,5 |
| KADAMM ASF-18-KU | 1,8 | офсетный | Ku: передача 13,75–14,5, приём 10,7–12,75 ГГц | ≥45,2 + 20lg(f/12,5) / ≥46,2 + 20lg(f/14,25) |
| KADAMM ASF-18-KA | 1,8 | офсетный | Ka: передача 27,5–31,0, приём 17,7–21,2 ГГц | 48,2 + 20lg(f/19,45) / 51,7 + 20lg(f/29,25) |
| KADAMM ASF-24-X | 2,4 | уточняйте у менеджера | X: передача 7,90–8,40, приём 7,25–7,70 ГГц (опционально до 7,75) | ≥43,0 + 20lg(f/7,5) / ≥44,0 + 20lg(f/8,15) |
| KADAMM ASF-24-C | 2,4 | двухзеркальный офсетный по схеме Грегори | C: передача 5,85–6,725, приём 3,40–4,20 ГГц | ≥38,2 + 20lg(f/3,91) / ≥42,0 + 20lg(f/6,14) |
| KADAMM ASF-24-KU | 2,4 | офсетный, углепластик | Ku: передача 13,75–14,5, приём 10,95–12,75 ГГц | 47,2 + 20lg(f/12,5) / 49,0 + 20lg(f/14,25) |
| KADAMM ASF-24-KA | 2,4 | двухзеркальный офсетный по схеме Грегори | Ka: передача 27,5–31,0, приём 17,7–21,2 ГГц | ≥50,8 + 20lg(f/19,45) / ≥54,3 + 20lg(f/29,25) |
| KADAMM ASF-30-X | 3,0 | транспортируемая, в контейнере | X: передача 7,90–8,40, приём 7,25–7,75 ГГц | ≥45,0 + 20lg(f/7,5) / ≥45,5 + 20lg(f/8,15) |
| KADAMM ASF-30-C | 3,0 | транспортируемая, в контейнере | C: передача 5,85–6,73, приём 3,40–4,20 ГГц | ≥39,1 + 20lg(f/3,8) / ≥43,5 + 20lg(f/6,3) |
| KADAMM ASF-30-KU | 3,0 | транспортируемая, в контейнере | Ku: передача 13,75–14,5, приём 10,95–12,75 ГГц | ≥49,0 + 20lg(f/12,25) / ≥50,0 + 20lg(f/14,25) |
| KADAMM ASF-30-KA | 3,0 | транспортируемая, в контейнере | Ka: передача 29,0–31,0, приём 17,7–21,2 ГГц | ≥53,0 + 20lg(f/20) / ≥56,8 + 20lg(f/30) |
| KADAMM ASF-37-X | 3,7 | транспортируемая, в контейнере | X: передача 7,90–8,40, приём 7,25–7,75 ГГц | ≥46,3 + 20lg(f/7,5) / ≥47,1 + 20lg(f/8,15) |
| KADAMM ASF-37-C | 3,7 | транспортируемая, в контейнере | C: передача 5,85–6,73, приём 3,40–4,20 ГГц | ≥40,5 + 20lg(f/3,8) / ≥44,9 + 20lg(f/6,3) |
| KADAMM ASF-37-KU | 3,7 | транспортируемая, в контейнере | Ku: передача 13,75–14,5, приём 10,95–12,75 ГГц | ≥50,3 + 20lg(f/12,25) / ≥51,8 + 20lg(f/14,25) |
| KADAMM ASF-37-KA | 3,7 | транспортируемая, в контейнере | Ka: передача 29,0–31,0, приём 17,7–21,2 ГГц | ≥54,8 + 20lg(f/20) / ≥58,3 + 20lg(f/30) |
Поддерживаемые диапазоны 3GPP
B42 / n78B43 / n78
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
Стандарты
- IEC 60529 — документ, на который ссылается техническое описание ASF.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASF в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ASF подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — -8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + -8 = 32 дБм, то есть около 1,6 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 4700 МГц (середина полосы 3400–6000 МГц): L = 32,45 + 20·lg 4700 + 20·lg 1 = 105,9 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 32 − 105,9 = −73,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны земных станций применяют для магистральных спутниковых каналов, связи удалённых объектов, телевещания, приёма телеметрии и мобильных комплексов связи.
Сети и службы в полосах ASF:
Wi-Fi 5 ГГц
Перед заказом KADAMM ASF сверьте с проектом:
- Частоты оборудования — внутри 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц
- Климат площадки — в пределах −40…+50 °C; ASF-05 … ASF-37 (новые) — −40…+60 °C
Как подобрать антенну под объект
ЧастотыВсе рабочие частоты оборудования — передачи и приёма — должны лежать внутри X / C / Ku / Ka.
Диапазон и спутникДиапазон антенны — под ресурс спутника и оператора (C, Ku или Ka).
Размер отражателяПо требуемой энергетике линии: на приёме — по G/T, на передаче — по мощности и усилению.
Сценарии по отраслям
ПромышленностьНа производственных площадках, в карьерах и на складах ASF обеспечивает беспроводную сеть в полосах 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц.
Монтаж и подключение
- ASF направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
- Разъёмы ASF на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ASF включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
В комплекте:
- Антенна КАДАММ ASF выбранного исполнения: зеркало
- Облучатель
- Моторизованное опорно-поворотное устройство на треноге; кейсы для перевозки и контроллер — по заказу
Документация и поставка
Документы
Техописание и каталог
Техническое описание ASF и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ASF и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ASF пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ASF | KADAMM ASD | KADAMM ASE | KADAMM ASV |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц | 3400–6730, 7250–8400, 10700–14500, 17700–21200 и 29000–31000 МГц | 3400–4200, 5850–6725, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц | 7250–8400, 10700–14500, 17700–21200 и 27000–31000 МГц |
| Усиление | −15–−8 ГГц | 51,4–53,3 дБи | до 64,2 дБи | 37,4–54,1 дБи |
| Поляризация | — | Ku и C — линейная (ASD-18-C — линейная или круговая); Ka и X — круговая | круговая или линейная | Ku — линейная; Ka — круговая (ASV-12-KA-RF — линейная или круговая); X — уточняйте у менеджера |
| Масса | ASF-10-KU — 19 кг с сумкой; ASF-24-C, ASF-24-KU — не более 230 кг без приёмопередатчика, контроллера и кейсов; остальные — уточняйте у менеджера | ASD-10-KU-G — не более 48 кг; ASD-10-KU-H — не более 31 кг, 1385 × 980 × 262 мм; ASD-12-KU — не более 75 кг; ASD-24 — 380 кг (без усилителя мощности); остальные — уточняйте у менеджера | — | 1,2 м с кольцевым фокусом — 80 кг; 1,8 м офсетная — 100 кг нетто, 2 места, 1,2 м³ |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Когда выбирают ASF: Антенны земных станций применяют для магистральных спутниковых каналов, связи удалённых объектов, телевещания, приёма телеметрии и мобильных комплексов связи.
