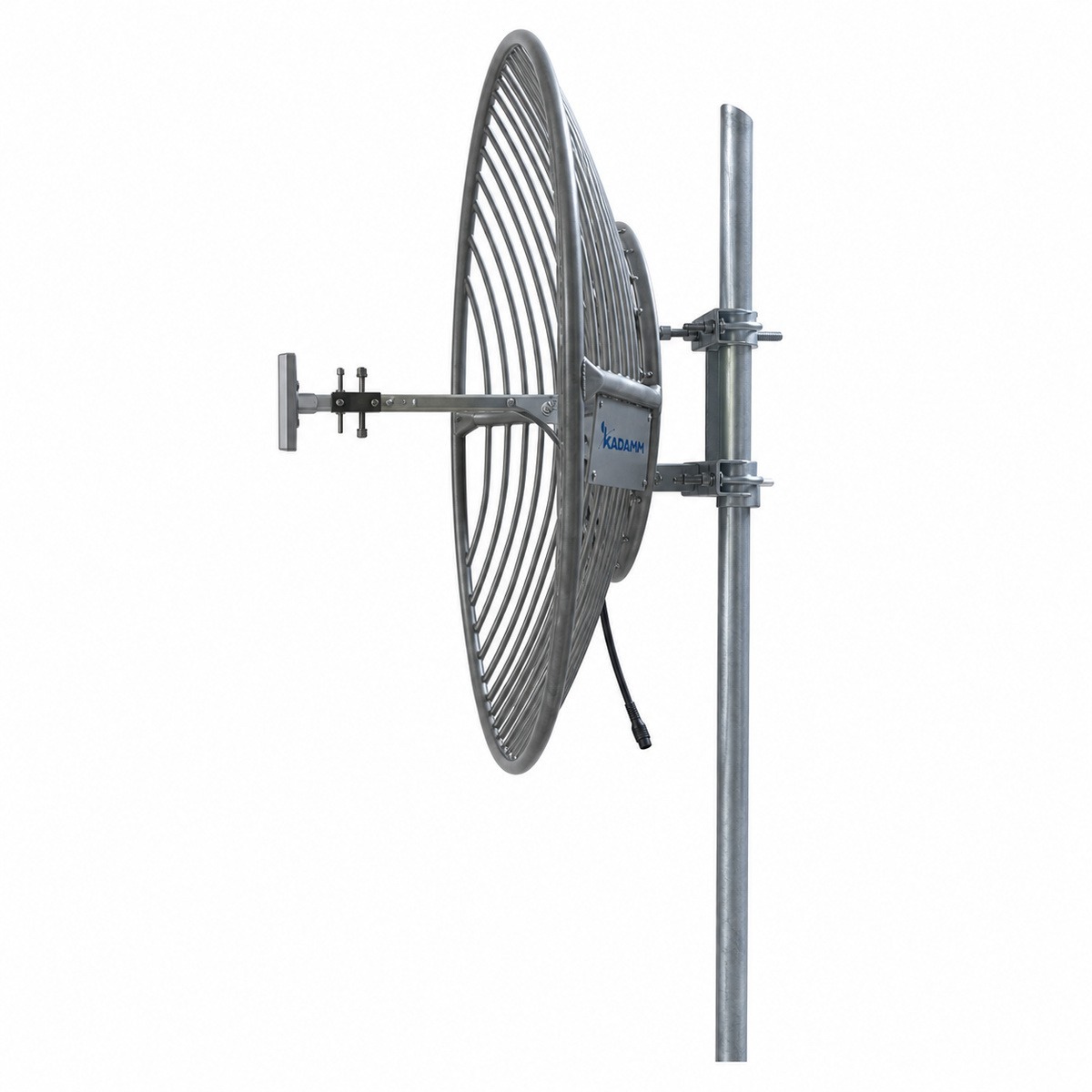

Параболическая антенна от производителя KADAMM (КАДАММ) — KADAMM APB-1116; 1080–1200 МГц, усиление 12–26, луч 7,5–26°.
О модели
Рабочий диапазон KADAMM APB-1116 — 1080–1550 МГц. При усилении 12–26 модель APB-1116 подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 7,5–26°, в вертикальной — по исполнению (см. таблицу «Исполнения»).
Поляризация — вертикальная или горизонтальная (выбирается при монтаже) / вертикальная. Разъёмы: N.
Масса — по запросу, размеры 600–1800 мм. Крепление: Ø40–50 мм.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | 12–26 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥30 |
| Поляризация | по исполнению (см. таблицу «Исполнения») |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Исполнения
| Артикул | Диапазон частот, МГц | Усиление, дБи | Ширина ДН (Г) | Ширина ДН (В) | Поляризация | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| KADAMM APB-1080-1200-18 | 1080–1200 | 18 | 18° | 28° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N | 600 | — |
| KADAMM APB-1120-1200-205 | 1120–1200 | 20,5 | 12,5° | 12,5° | вертикальная | розетка N или по заказу | 1200 | 20 |
| KADAMM APB-1120-1200-225 | 1120–1200 | 22,5 | 10° | 10° | вертикальная | розетка N или по заказу | 1500 | 15 |
| KADAMM APB-1120-1200-24 | 1120–1200 | 24 | 8,5° | 8,5° | вертикальная | розетка N или по заказу | 1800 | — |
| KADAMM APB-1400-1460-12 | 1400–1460 | 12 | 26° | 31° | вертикальная или горизонтальная (выбирается при монтаже) | розетка N или по заказу | — | 1,4 |
| KADAMM APB-1400-1550-225 | 1400–1550 | 22,5 | 10° | 10° | вертикальная | розетка N или по заказу | — | 20 |
| KADAMM APB-1400-1550-24 | 1400–1550 | 24 | 8,5° | 8,5° | вертикальная | розетка N или по заказу | 1500 | 25 |
| KADAMM APB-1400-1550-26 | 1400–1550 | 26 | 7,5° | 7,5° | вертикальная | розетка N или по заказу | 1800 | 30 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | 600–1800 мм |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø40–50 мм |
Вопросы по модели
Рабочий диапазон APB-1116 — 1080–1550 МГц.
Коэффициент усиления APB-1116 — 12–26. Ширина луча по горизонтали — 7,5–26°.
N. Исполнение APB-1116 с другим разъёмом — уточняйте у менеджера.
Крепление APB-1116: Ø40–50 мм. Габариты 600–1800 мм.
Для APB-1116 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
