KADAMM APB-698/6000 — параболические антенны 600–6000 МГц: 9–30 дБи, 10 моделей

Параболические антенны: 600–6000 МГц (по модели — см. таблицу), усиление 9–30 дБи (по модели).

600–6000 МГц (по модели — см. таблицу)Усиление 9–30 дБи (по модели)Разъём по модели — см. таблицу

▤

Подберём APB-698/6000 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

600–6000

МГц

9–30 дБи

Усиление

2 порта

Порты

по модели

Поляризация

по модели — см. таблицу

Разъём

до 100 Вт

Мощность

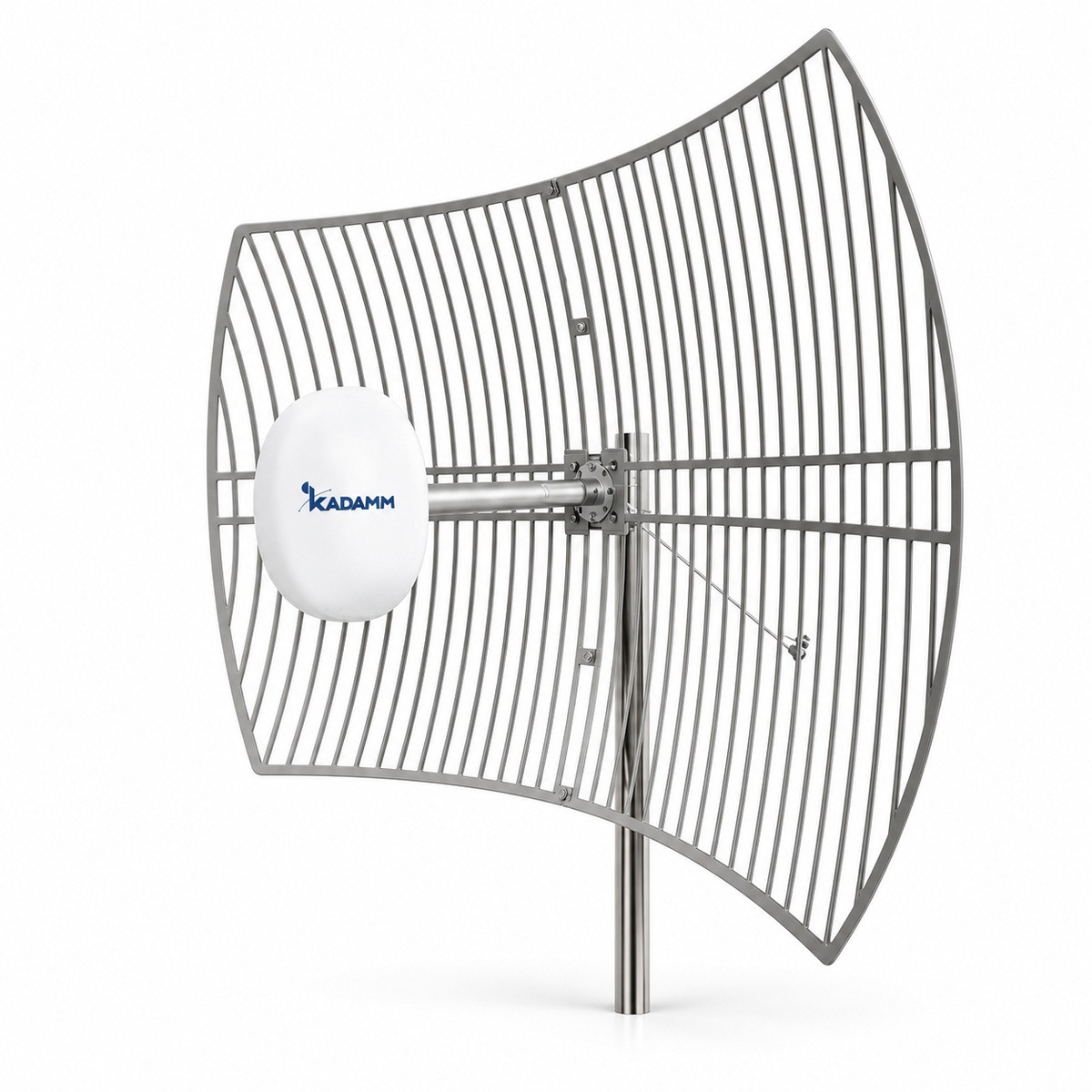

Что представляет собой антенна

KADAMM APB-698/6000 — параболические антенны диапазона 600–6000 МГц (по модели — см. таблицу). Параболическое зеркало собирает излучение облучателя в узкий луч: усиление растёт с диаметром зеркала и частотой, а ширина луча примерно равна 70·λ/D градусов.

Усиление — 9–30 дБи (по модели). Узкий луч требует жёсткой опоры: смещение зеркала ветром на долю ширины луча уже заметно снижает уровень сигнала.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность 100 Вт (по модели: 50 или 100 Вт). КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу.

Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

Параболические антенны: 600–6000 МГц (по модели — см. таблицу), усиление 9–30 дБи (по модели).

Чем отличается от похожих моделей KADAMM

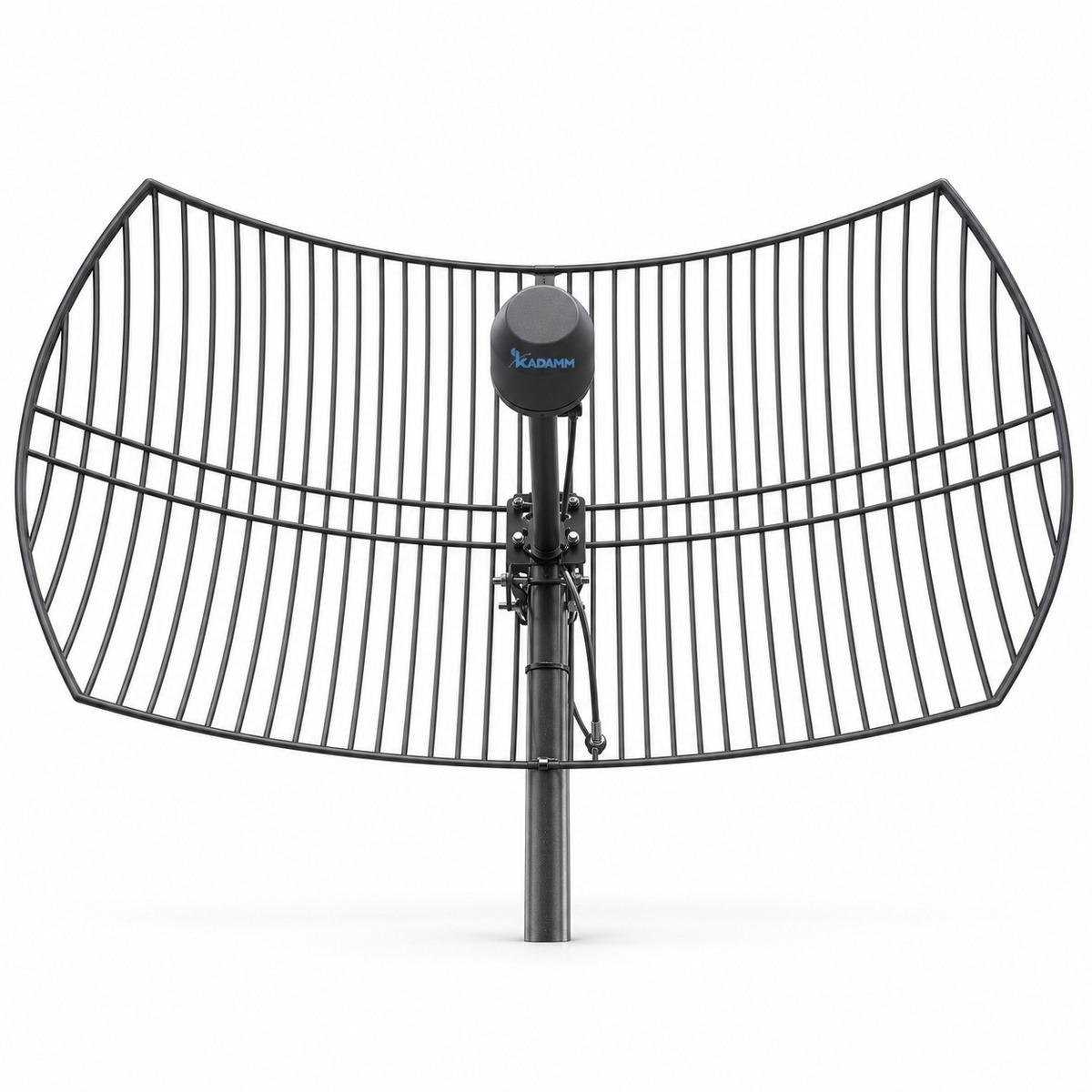

KADAMM APB-1710/4200

Полосы 600–6000 МГц, у APB-1710/4200 — 1710–4200 МГц

Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

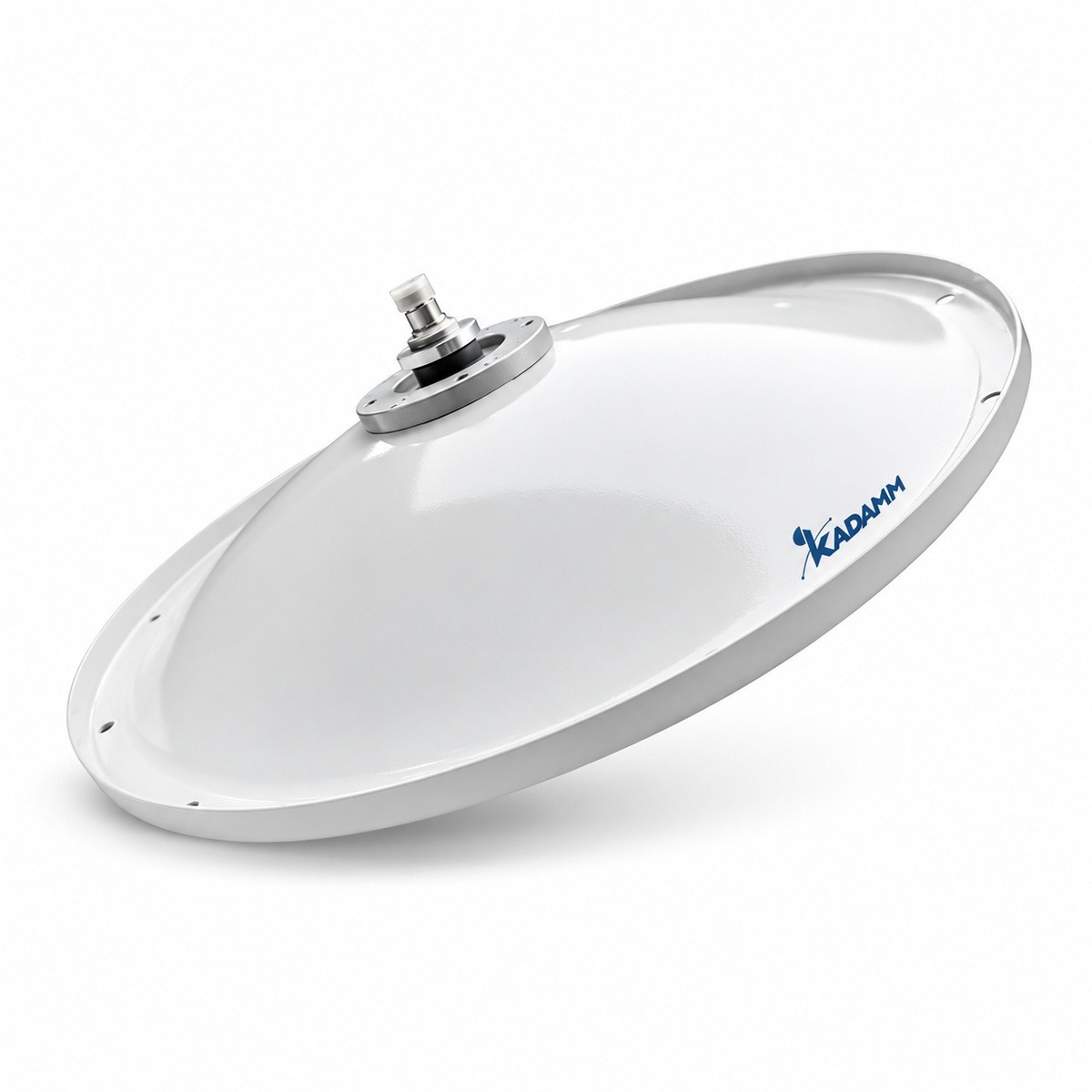

KADAMM APB-4900/7125

Полосы 600–6000 МГц, у APB-4900/7125 — 4900–7125 МГц

Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

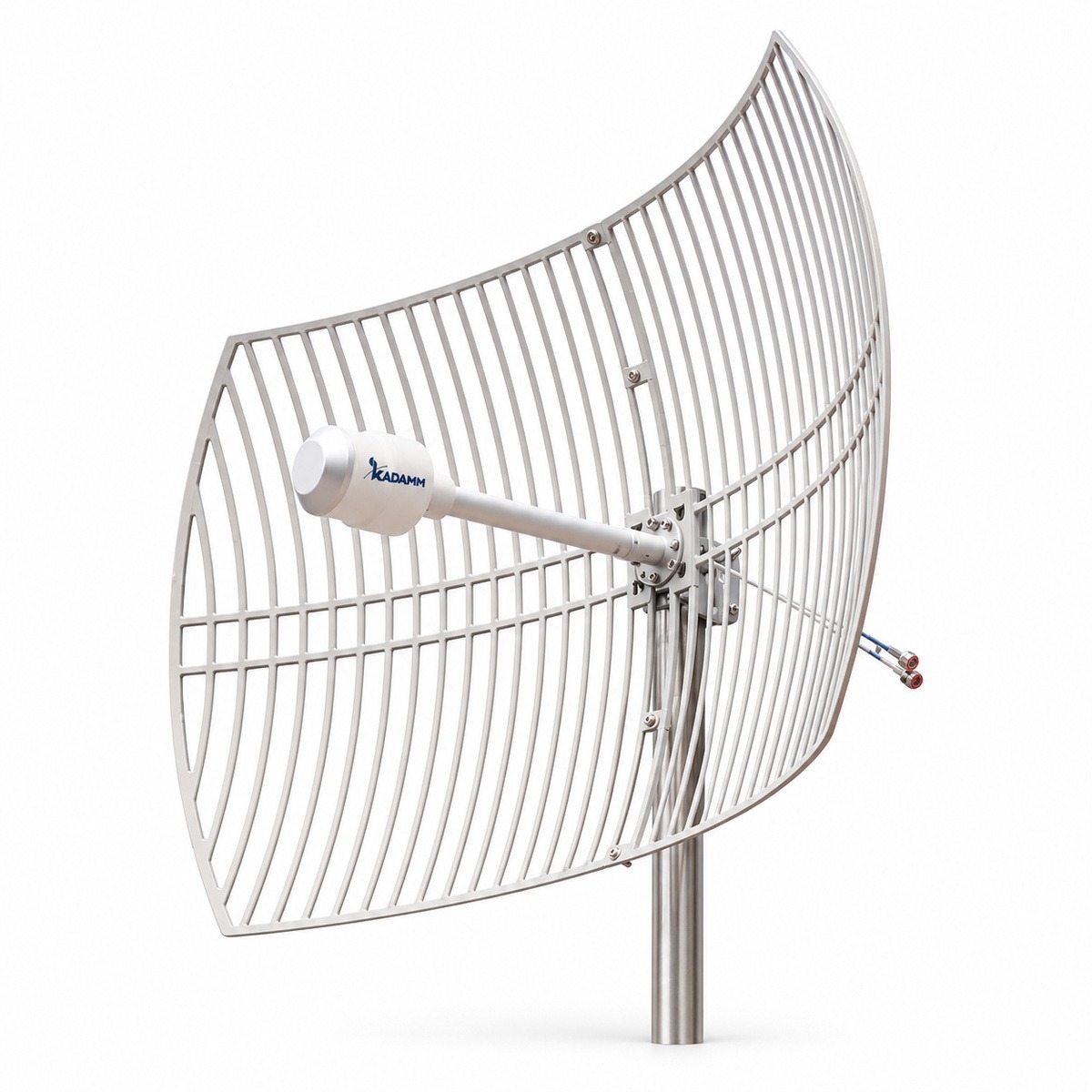

KADAMM APB-3300/3800

Полосы 600–6000 МГц, у APB-3300/3800 — 3300–3800 МГц

Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

Конструкция и материалы

Корпус и радомМасса по модели — см. таблицу.

ИзлучателиПоляризация по модели.

РазъёмыПо модели — см. таблицу.

Фото исполнений

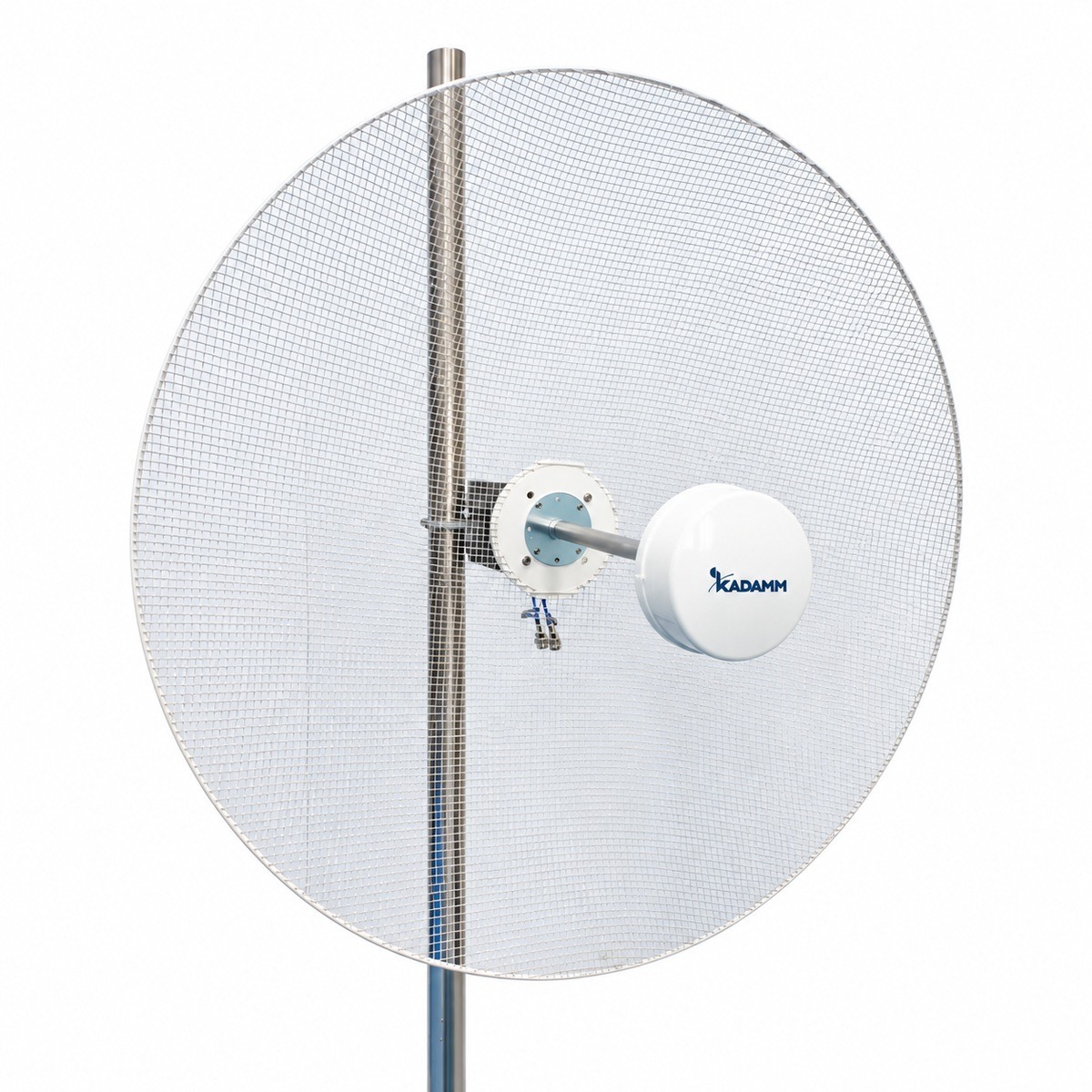

KADAMM APB-600-6000-21M

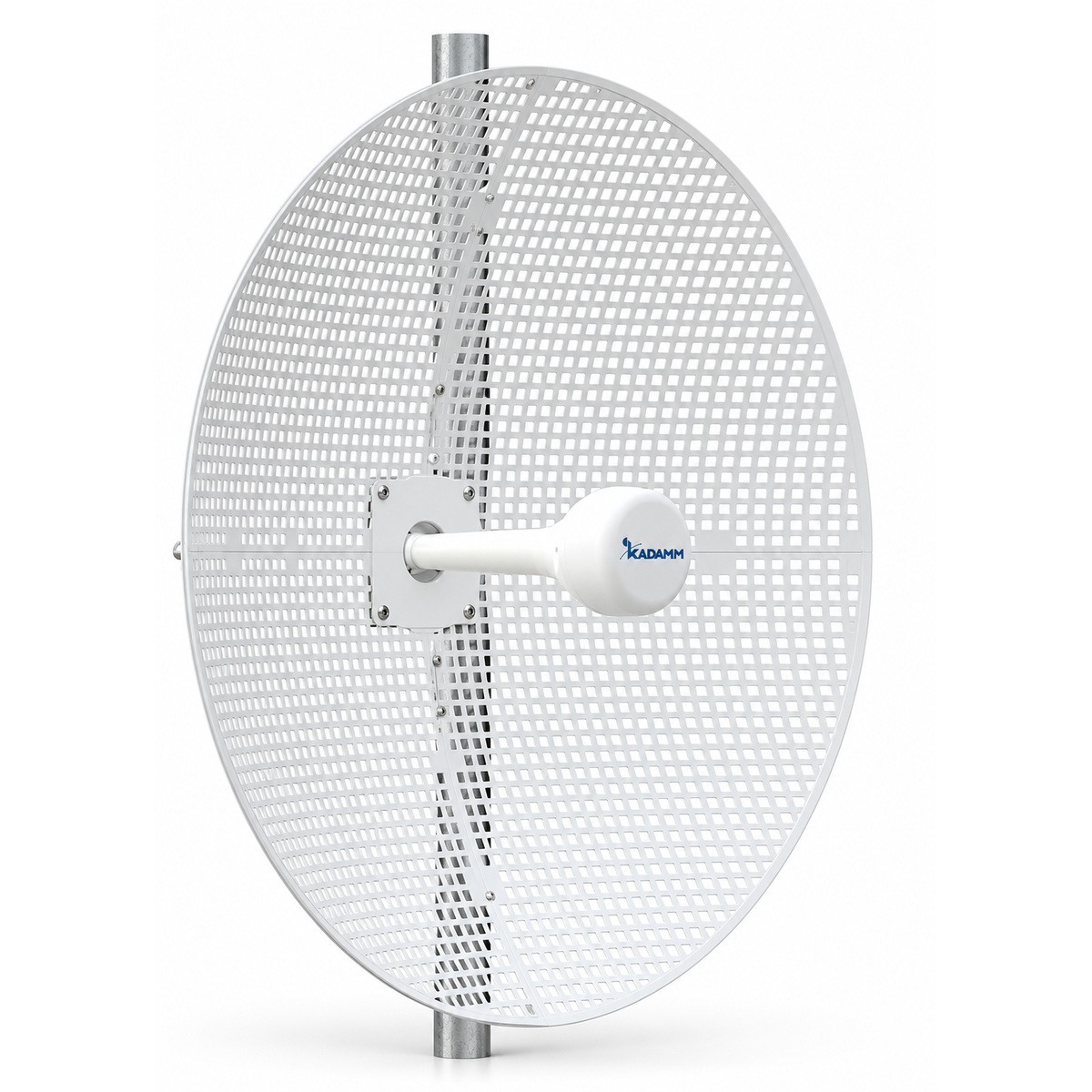

KADAMM APB-698-2690-26M

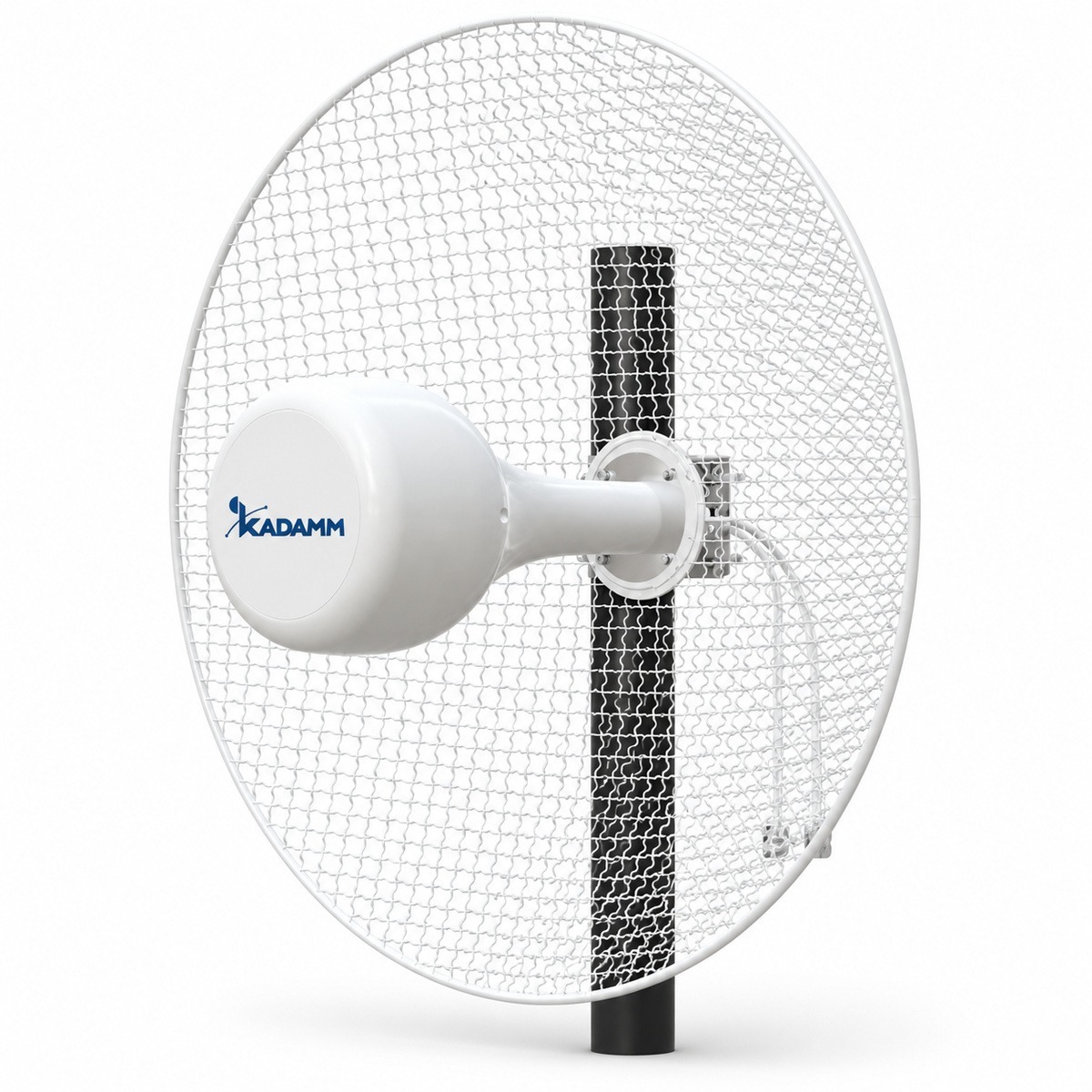

KADAMM APB-698-2700-20M

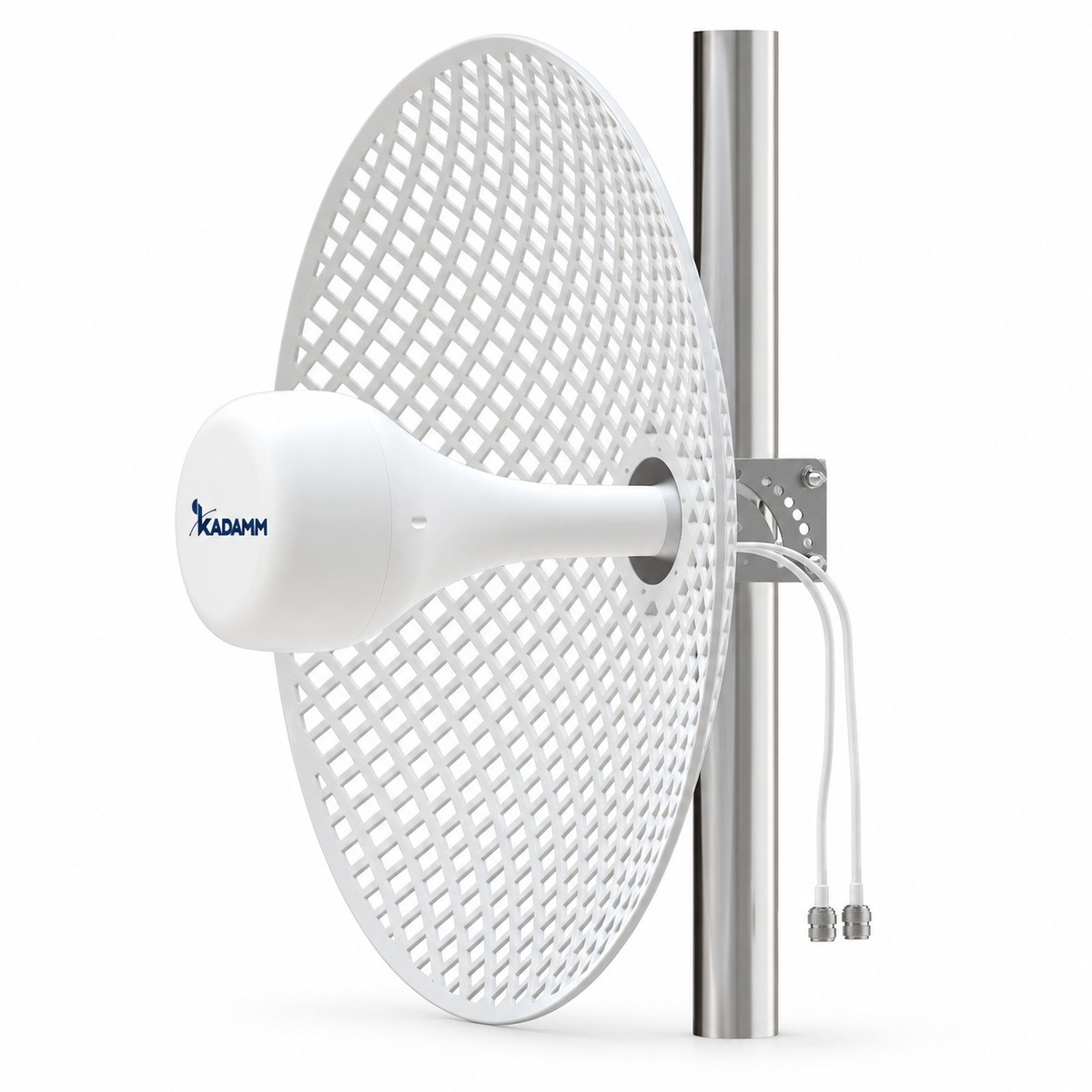

KADAMM APB-698-2700-20M-2

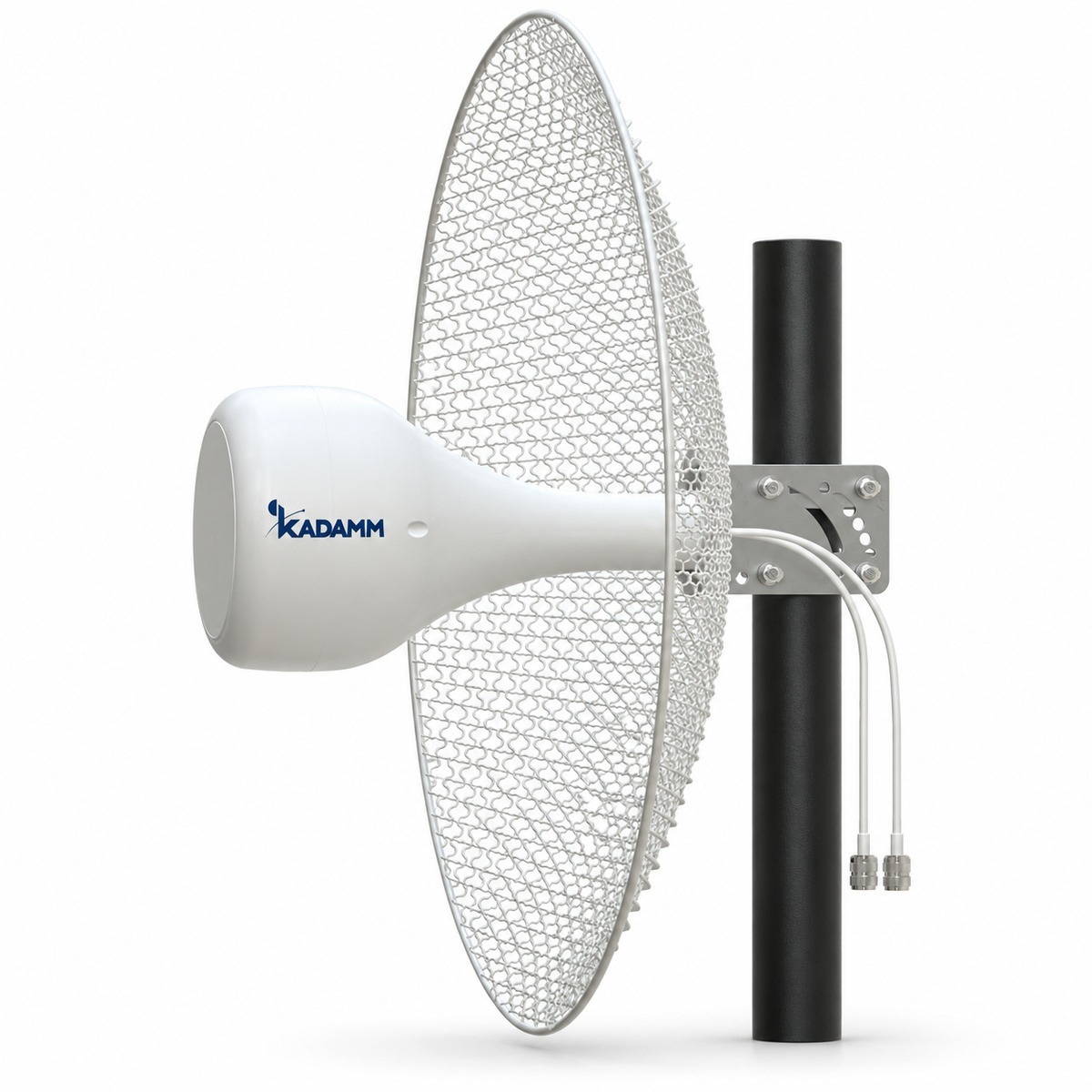

KADAMM APB-698-3800-20M

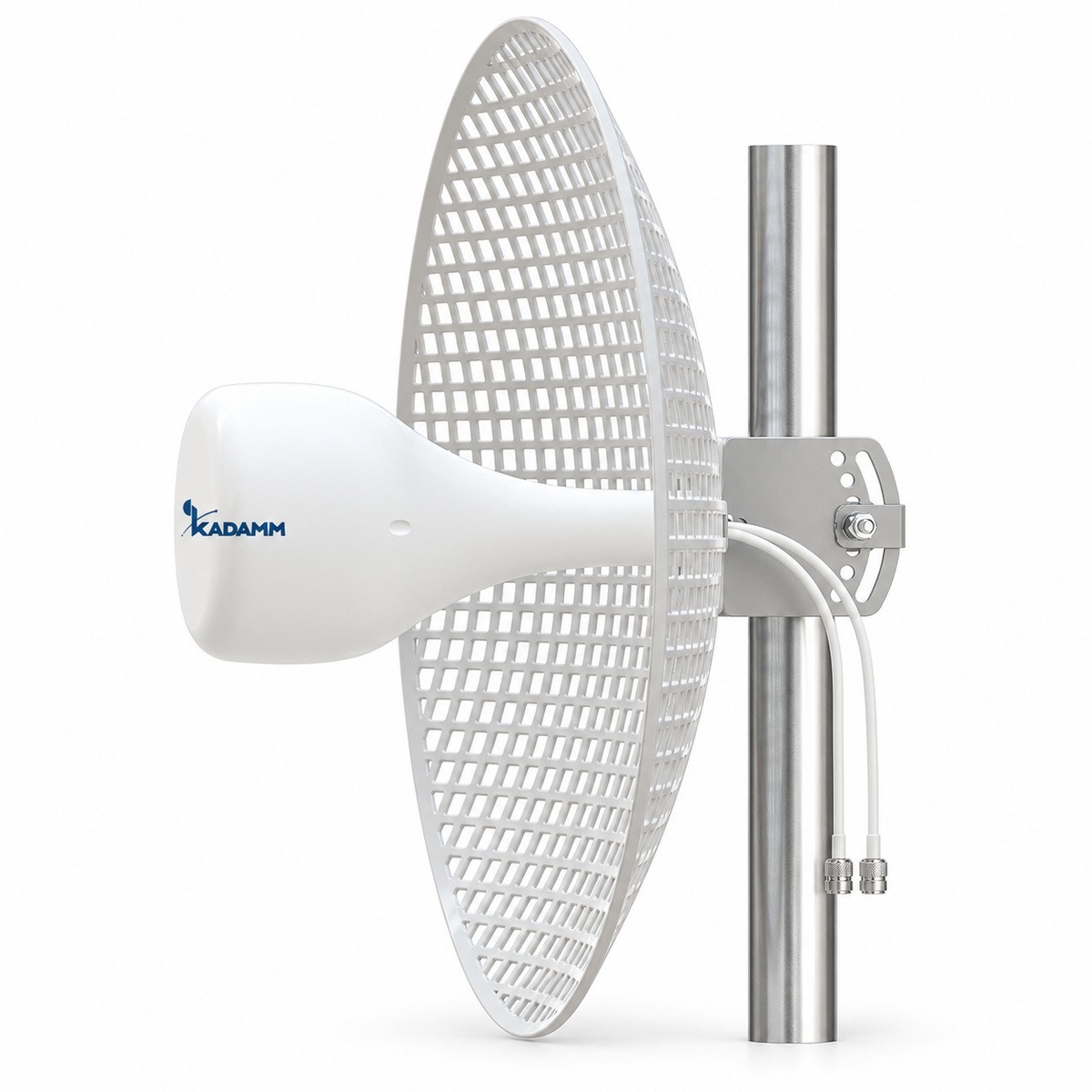

KADAMM APB-698-3800-20M-2

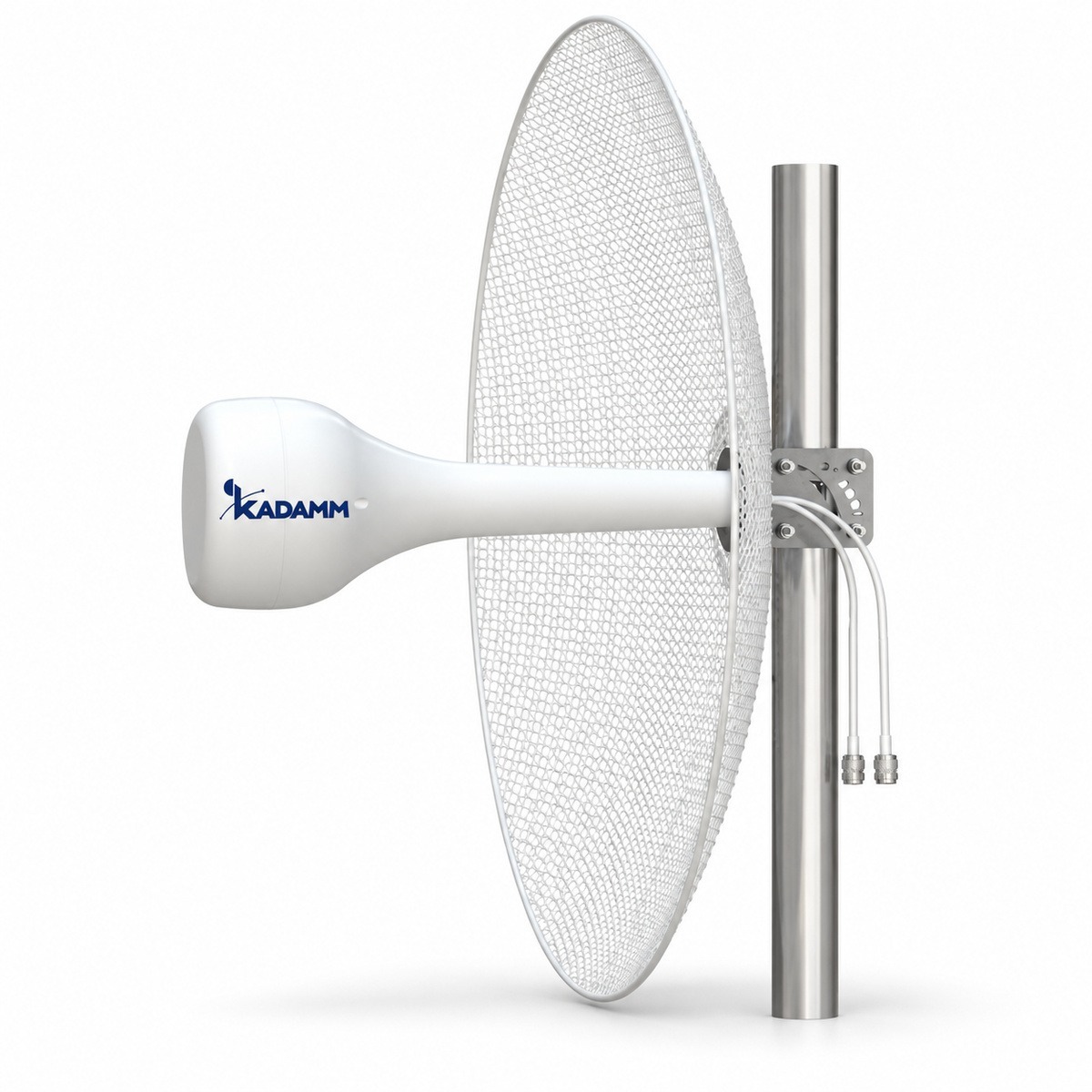

KADAMM APB-698-3800-23M

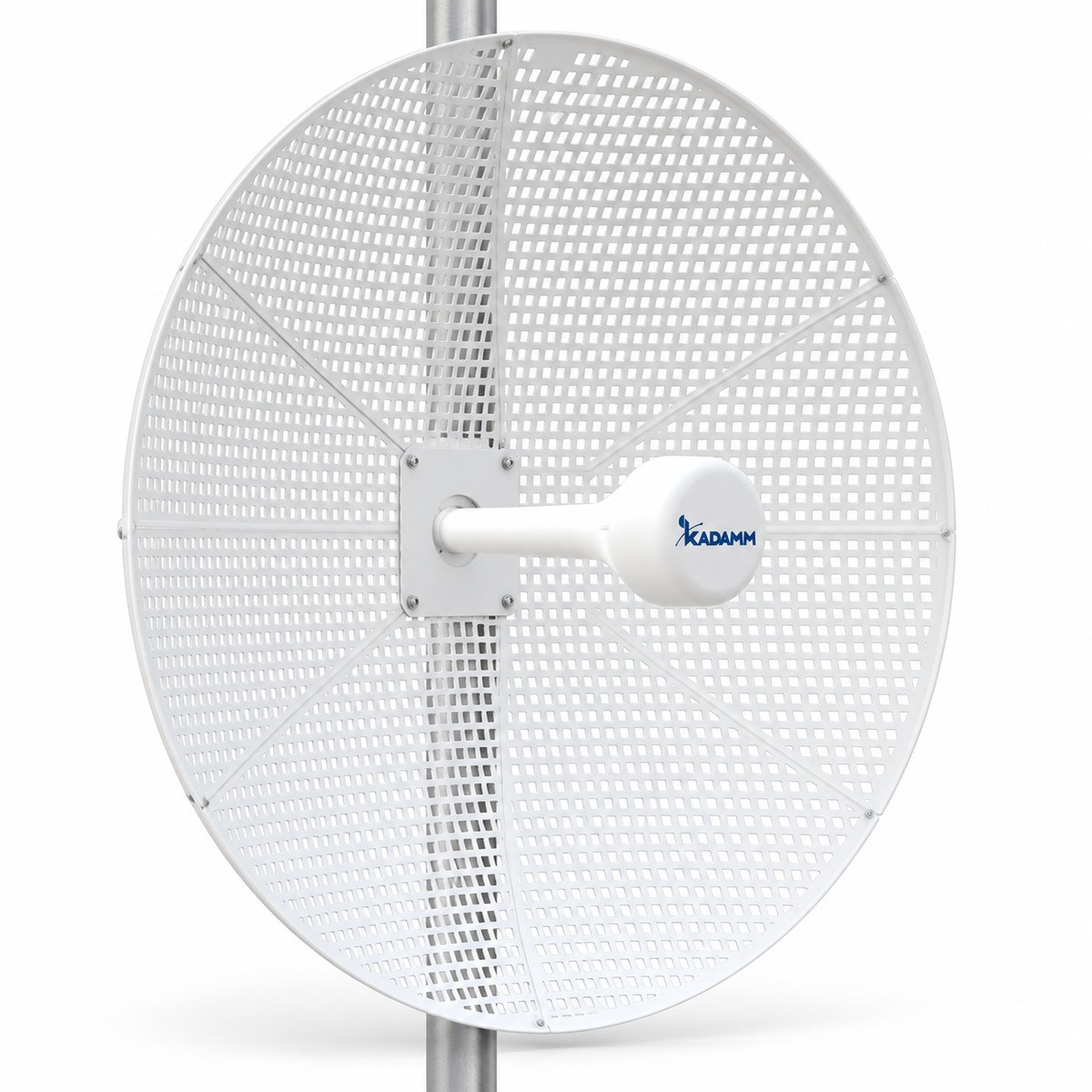

KADAMM APB-698-3800-26M

Диаграммы направленности

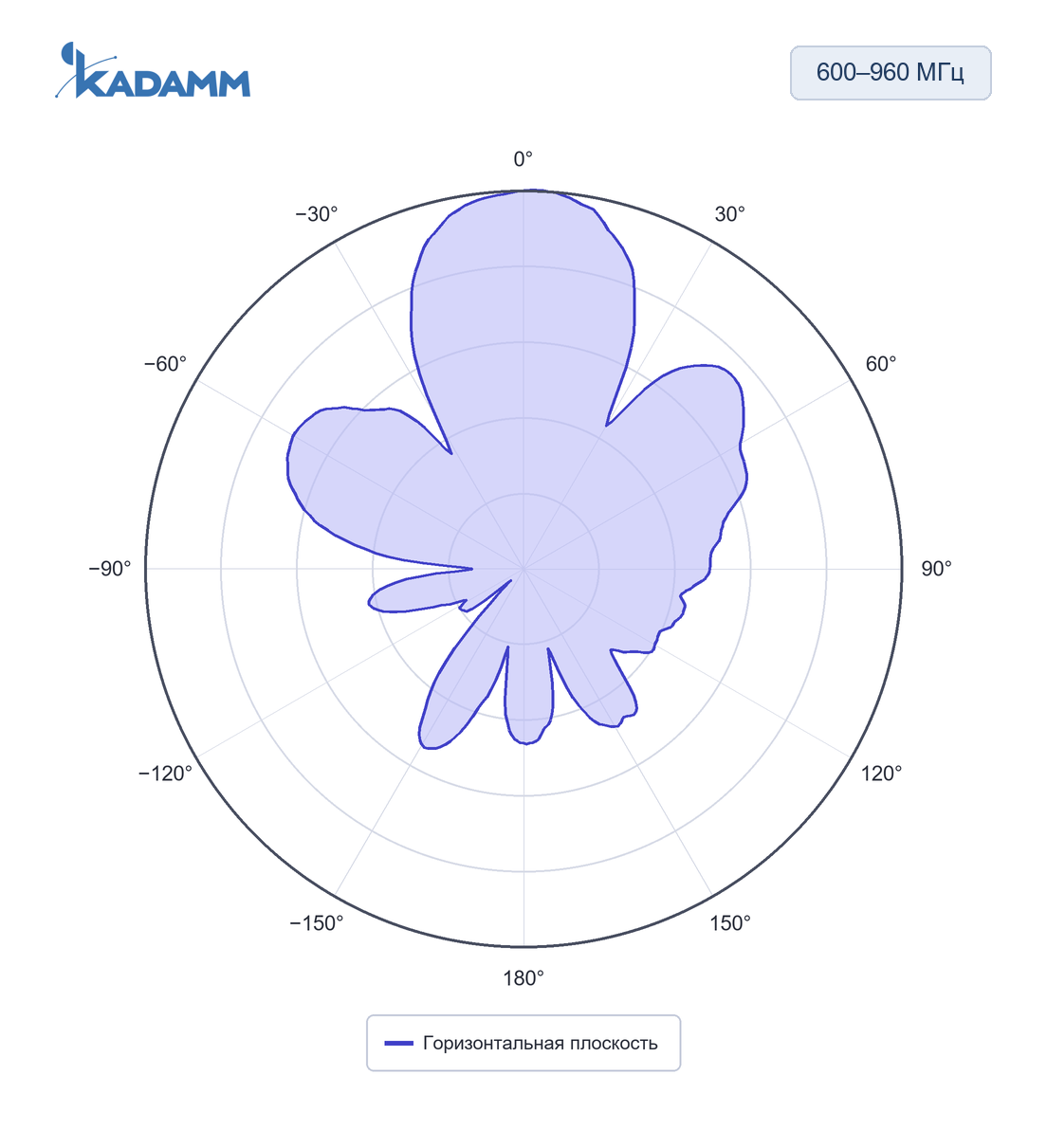

600–960 МГц, горизонтальная плоскость, исполнение KADAMM APB-600-6000-21M

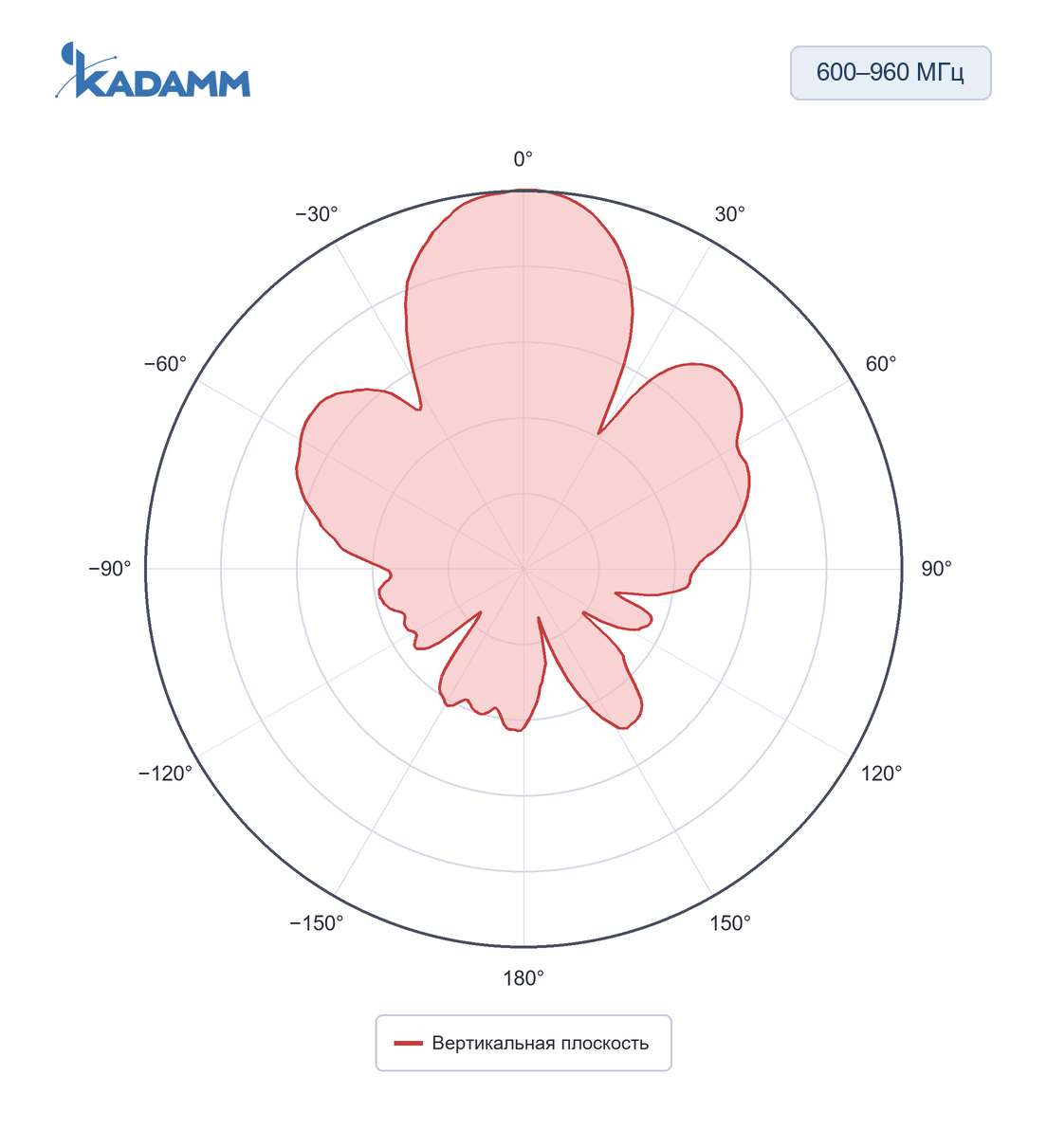

600–960 МГц, вертикальная плоскость, исполнение KADAMM APB-600-6000-21M

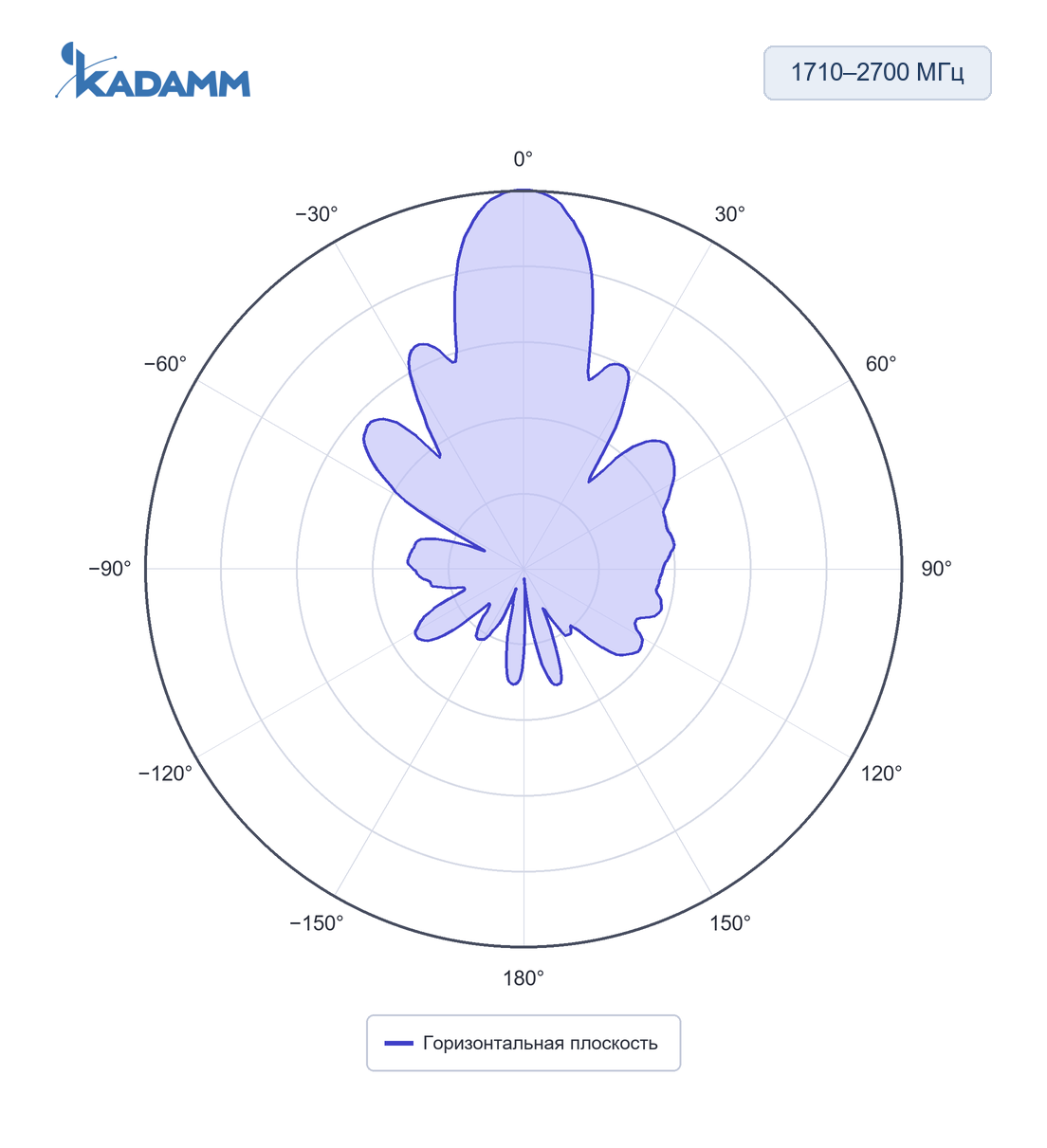

1710–2700 МГц, горизонтальная плоскость, исполнение KADAMM APB-600-6000-21M

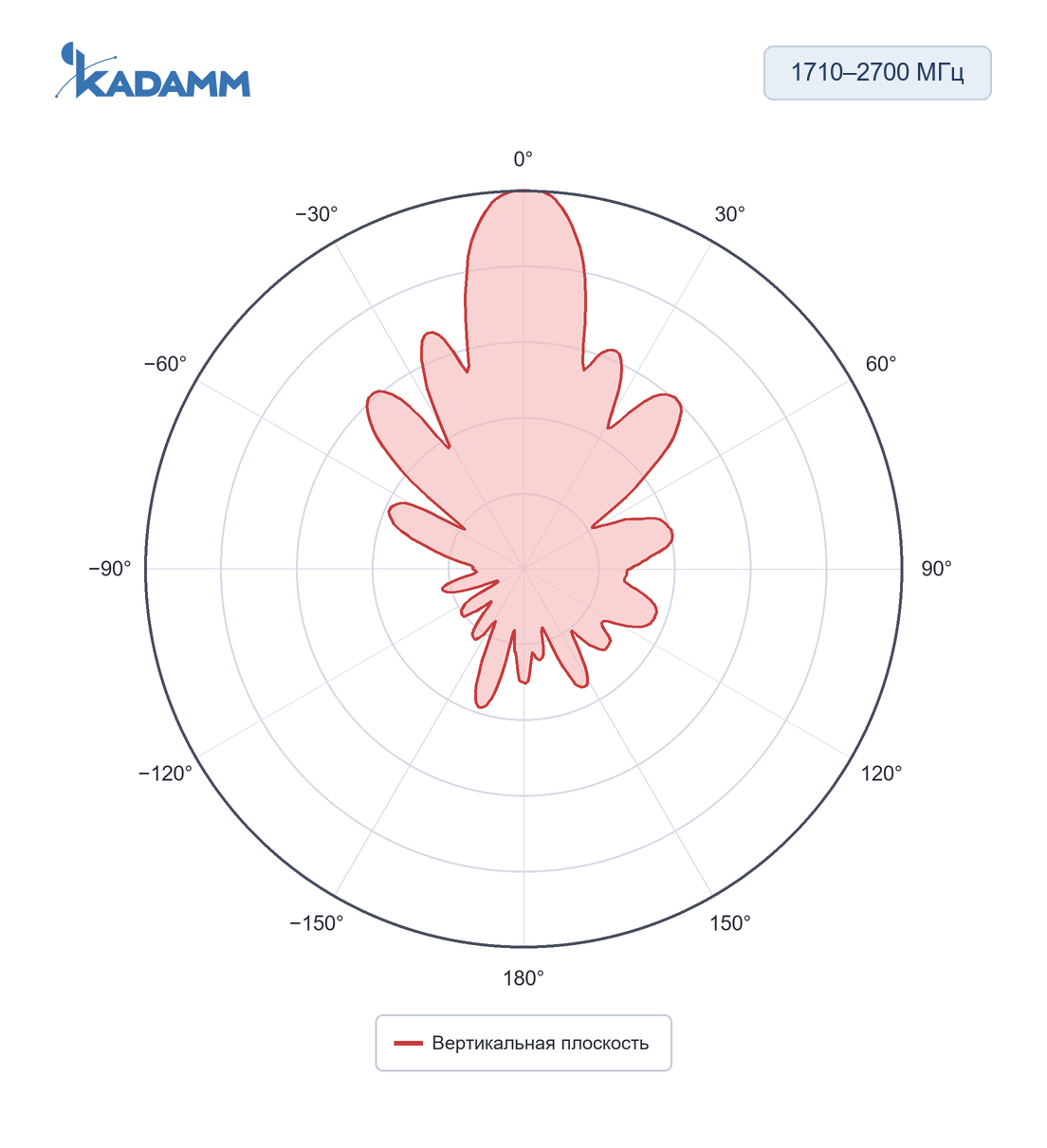

1710–2700 МГц, вертикальная плоскость, исполнение KADAMM APB-600-6000-21M

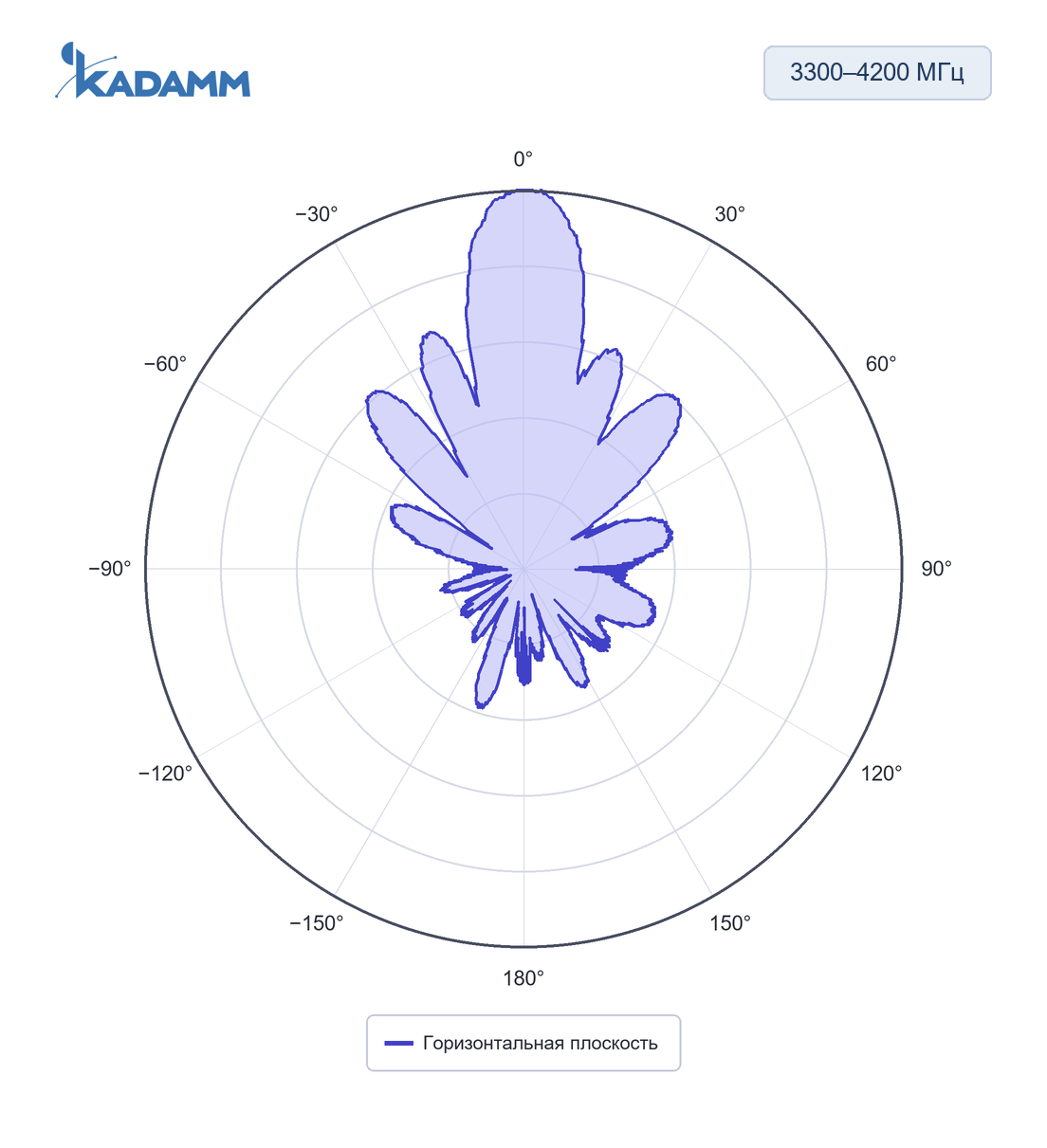

3300–4200 МГц, горизонтальная плоскость, исполнение KADAMM APB-600-6000-21M

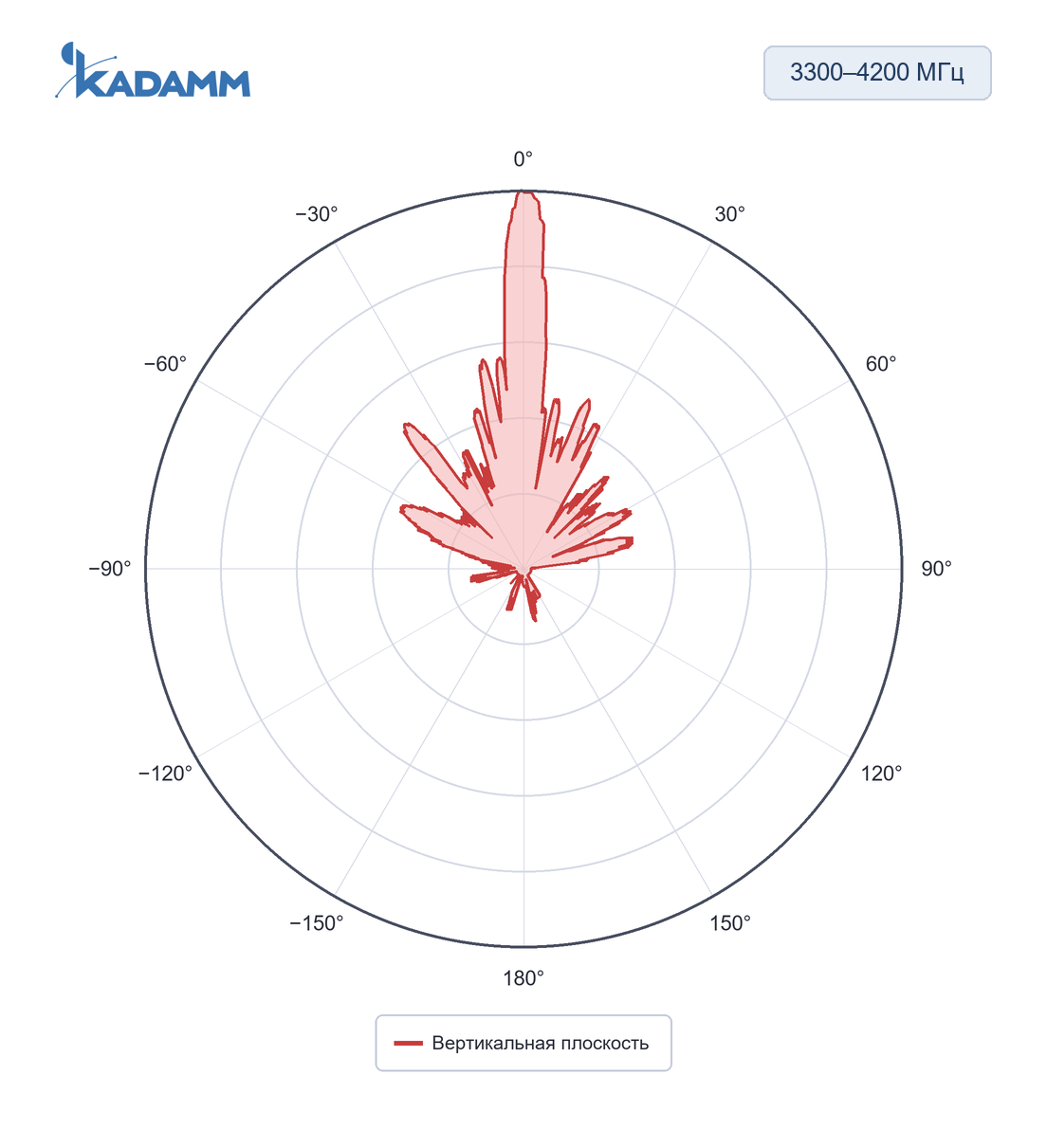

3300–4200 МГц, вертикальная плоскость, исполнение KADAMM APB-600-6000-21M

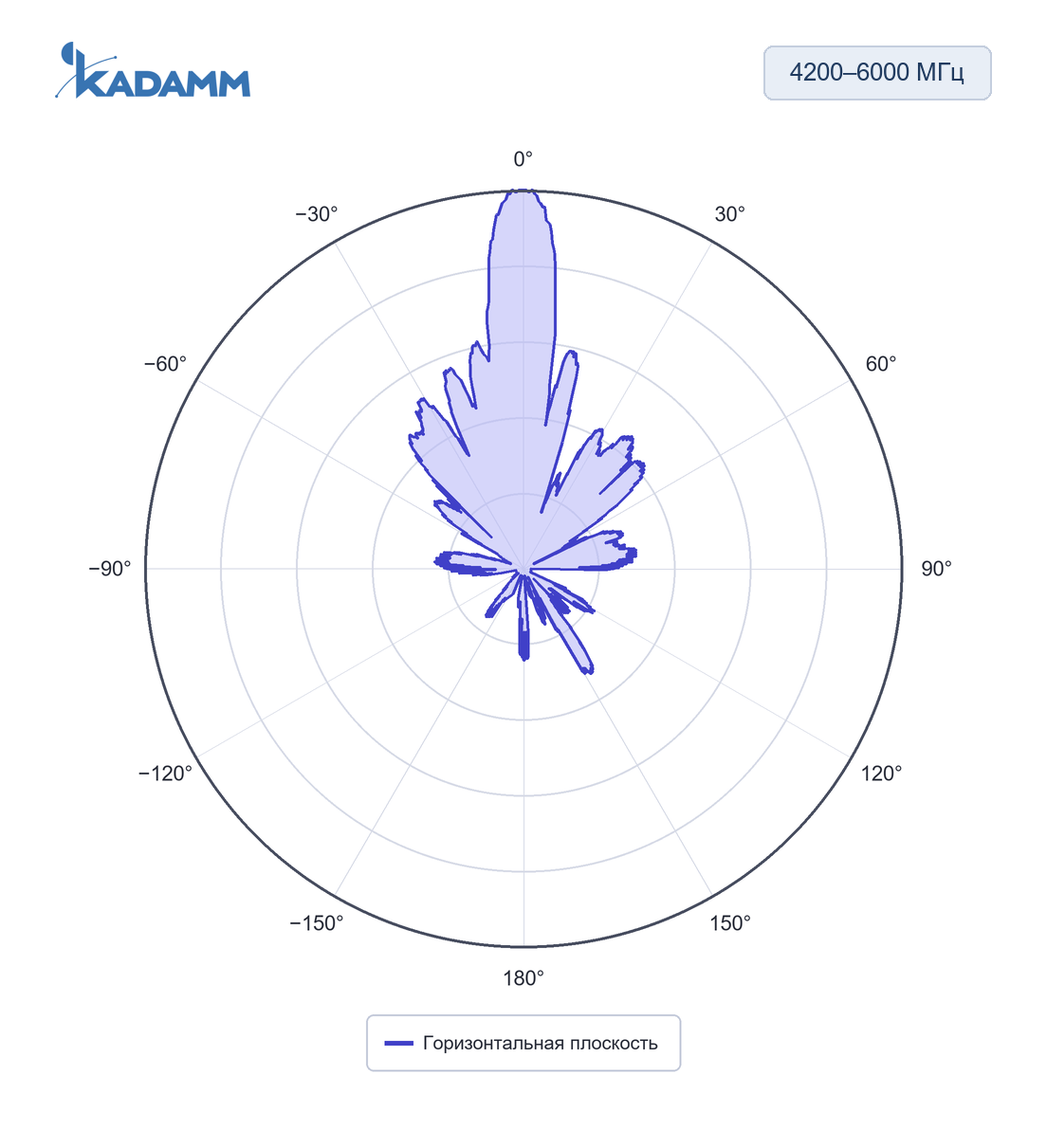

Диаграмма направленности KADAMM APB-698/6000: 4200–6000 МГц, горизонтальная плоскость, исполнение KADAMM APB-600-6000-21M

4200–6000 МГц, горизонтальная плоскость, исполнение KADAMM APB-600-6000-21MУсиление в максимуме 9–30 дБи (по модели).

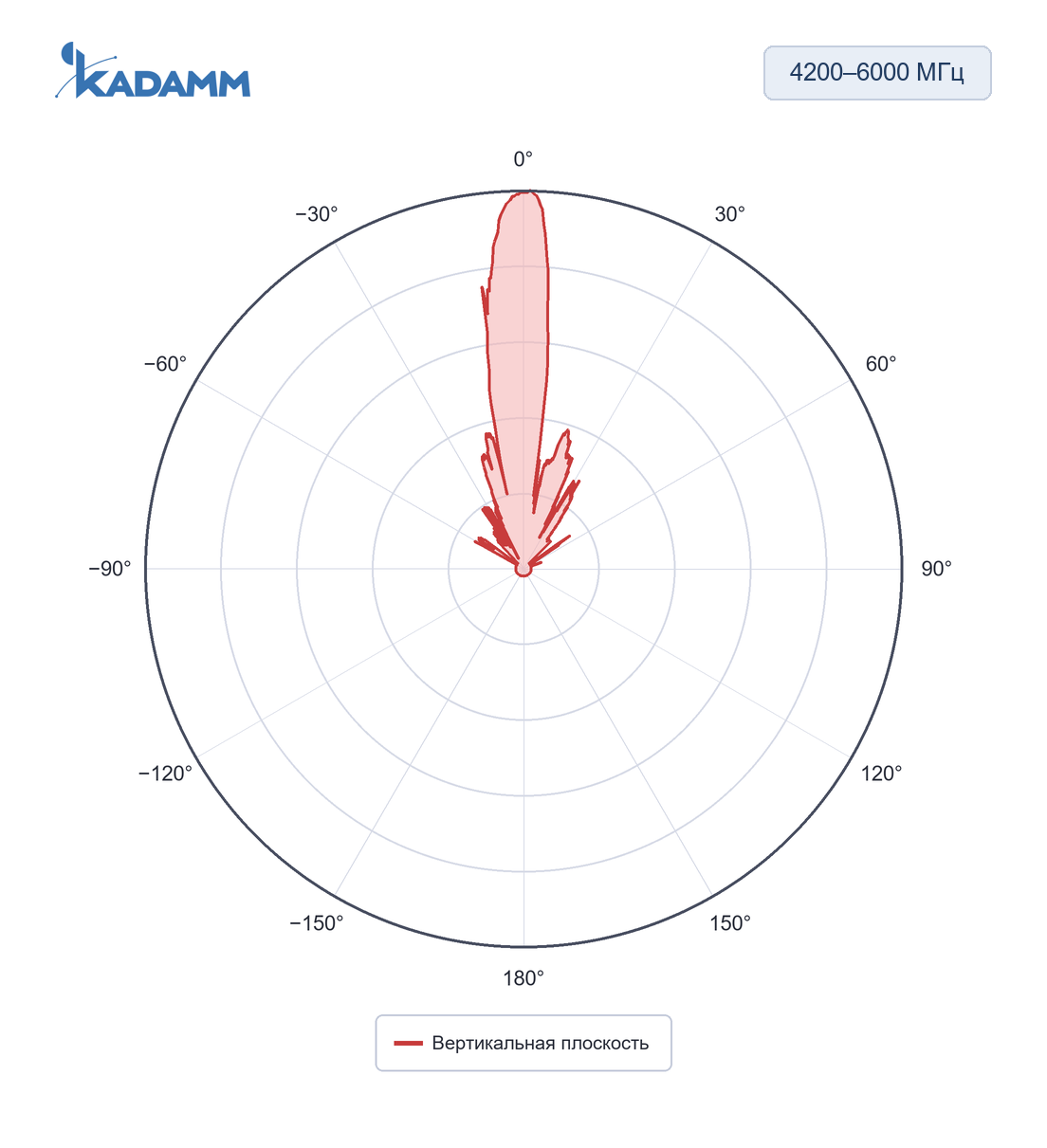

Диаграмма направленности KADAMM APB-698/6000: 4200–6000 МГц, вертикальная плоскость, исполнение KADAMM APB-600-6000-21M

4200–6000 МГц, вертикальная плоскость, исполнение KADAMM APB-600-6000-21MУсиление в максимуме 9–30 дБи (по модели).

Ключевые особенности

✓

Полоса 600–6000 МГц
Все рабочие частоты объекта должны укладываться в полосу APB-698/6000 с запасом по краям.

✓

Усиление 9–30 дБи
Значение APB-698/6000 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.

✓

КСВН по модели — см. таблицу
Согласование APB-698/6000 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

✓

Мощность 100 Вт (по модели: 50 или 100 Вт)
Предел на один порт APB-698/6000.

Как читать характеристики

Усиление 9–30 дБиВо сколько раз антенна сильнее изотропного излучателя в направлении максимума: 9–30 дБи — это примерно в 7,9 раза по мощности; выигрыш получается за счёт сужения луча, а не добавленной мощности.

Мощность 100 Вт (по модели: 50 или 100 Вт)Предел на один порт APB-698/6000: 100 Вт — это 50 дБм; суммарная мощность всех несущих на порту не должна его превышать.

Электрические характеристики

Параметр	Значение
Диапазон частот	600–6000 МГц (по модели — см. таблицу)
Коэффициент усиления	9–30 дБи (по модели)
Поляризация	по модели
Число портов	2 порта
КСВН	по модели — см. таблицу
Максимальная мощность на порт	100 Вт (по модели: 50 или 100 Вт)
Волновое сопротивление	50 Ом

Механические характеристики

Параметр	Значение
Разъём	по модели — см. таблицу
Габариты	по модели — см. таблицу
Масса	по модели — см. таблицу
Крепление	уточняйте у менеджера
Рабочая температура	уточняйте у менеджера; KADAMM APB-600-6000-21M — −40…+60 °C

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Исполнения

Артикул	Диапазон, МГц	Усиление, дБи	Портов	Поляризация	ДН Г / В	Мощность, Вт	Разъём	Габариты, мм	Масса	КСВН
KADAMM APB-698-4000-30M	698–960 / 1710–2700 / 3300–4000	15/24/30	2	вертикальная + горизонтальная (H + V)	— / 25/14/6°	100 Вт	2 × N (розетка)	0,6×0,9	3,0	≤3,0
KADAMM APB-698-6000-17M	698–2700 / 3300–6000	12 дБи / 17 дБи	2	вертикальная + горизонтальная (H + V)	22° / 18° / 15° / 5°	100 Вт	2 × N (розетка)	600 ( мм)	уточняйте у менеджера	≤2,0
KADAMM APB-698-2700-20M	698–960 / 1710–2700	11±2 / 20±2	2	±45°	Г 40±10° / 25±10°; В 40±10° / 25±10°	50	2 × N, RP-SMA или SMA (по заказу)	Ø600, сетчатый рефлектор	2 кг	—
KADAMM APB-698-2700-20M-2	698–960 / 1710–2700	11±2 / 20±2	2	±45°	Г 40±10° / 25±10°; В 40±10° / 25±10°	50	2 × N, RP-SMA или SMA (по заказу)	Ø600, литой решётчатый рефлектор	2,5 кг	—
KADAMM APB-698-2690-26M	698–960 / 1710–2690	16±2 / 26±2	2	±45°	Г 26±10° / 12±8°; В 26±10° / 12±8°	50	2 × N, RP-SMA или SMA (по заказу)	Ø1200, секционный сетчатый рефлектор	10 кг	—
KADAMM APB-698-3800-20M	698–960 / 1710–2690 / 3300–3800	9±2 / 18±2 / 20±2	2	±45°	Г 40±10° / 25±10° / 20±10°; В 40±10° / 25±10° / 20±10°	50	2 × N, RP-SMA или SMA (по заказу)	Ø600, сетчатый рефлектор	2 кг	—
KADAMM APB-698-3800-20M-2	698–960 / 1710–2690 / 3300–3800	9±2 / 19±2 / 20±2	2	±45°	Г 40±10° / 25±10° / 20±10°; В 40±10° / 25±10° / 20±10°	50	2 × N, RP-SMA или SMA (по заказу)	Ø600, литой сетчатый рефлектор	2,5 кг	—
KADAMM APB-698-3800-23M	698–960 / 1710–2690 / 3300–3800	12±2 / 21±2 / 23±2	2	±45°	Г 30±10° / 15±10° / 13±10°; В 30±10° / 15±10° / 13±10°	50	2 × N, RP-SMA или SMA (по заказу)	Ø820, сетчатый рефлектор	3,5 кг	—
KADAMM APB-698-3800-26M	698–960 / 1710–2690 / 3300–3800	16±2 / 25±2 / 26±2	2	±45°	Г 26±10° / 12±8° / 10±5°; В 26±10° / 12±8° / 10±5°	50	2 × N (розетка)	Ø1200, секционный рефлектор	уточняйте у менеджера	—
KADAMM APB-600-6000-21M	600–960 / 1710–2700 / 3300–4200 / 4200–6000	13 / 21 / 20 / 19	2	две линейные (V+H)	Г 30° ±5° / 13° ±5° / 10° ±5° / 8° ±5°; В 28° ±5° / 10° ±5° / 5° ±5° / 4° ±5°	100 Вт	2 × розетка N, кабельный вывод SFF-50-3 20 см	Ø900	уточняйте у менеджера	≤2,0

Поддерживаемые диапазоны 3GPP

B28 / n28B20 / n20B5 / n5B8 / n8B3 / n3B1 / n1B40 / n40B7 / n7B38 / n38B41 / n41B42 / n78B43 / n78n78

Диапазон	Передача абонента (UL), МГц	Приём абонента (DL), МГц	Дуплекс	Сети
B28 / n28	703–748	758–803	FDD	LTE 700
B20 / n20	832–862	791–821	FDD	LTE 800
B5 / n5	824–849	869–894	FDD	LTE 850
B8 / n8	880–915	925–960	FDD	GSM, UMTS и LTE 900
B3 / n3	1710–1785	1805–1880	FDD	GSM и LTE 1800
B1 / n1	1920–1980	2110–2170	FDD	UMTS и LTE 2100
B40 / n40	2300–2400	та же полоса	TDD	LTE TDD 2300
B7 / n7	2500–2570	2620–2690	FDD	LTE 2600 FDD
B38 / n38	2570–2620	та же полоса	TDD	LTE TDD 2600
B41 / n41	2496–2690	та же полоса	TDD	LTE и NR TDD 2600
B42 / n78	3400–3600	та же полоса	TDD	LTE и NR 3500
B43 / n78	3600–3800	та же полоса	TDD	LTE и NR 3700
n78	3300–3800	та же полоса	TDD	5G NR 3,5 ГГц

Стандарты

ГОСТ Р 51318.22 — документ, на который ссылается техническое описание APB-698/6000.
IEC 60529 — документ, на который ссылается техническое описание APB-698/6000.

Расчётный пример

Входные данные (условные — подставьте мощность и потери своего проекта): на вход APB-698/6000 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 9 дБи.
ЭИИМ = P − L + G = 43 − 3 + 9 = 49 дБм, то есть около 79 Вт в направлении максимума.
Потери в свободном пространстве на 1 км при 3300 МГц (середина полосы 600–6000 МГц): L = 32,45 + 20·lg 3300 + 20·lg 1 = 102,8 дБ.
Уровень на входе приёмника с антенной 0 дБи: 49 − 102,8 = −53,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Применение

Применение — радиорелейные линии «точка — точка» и «точка — многоточка», спутниковые станции и магистральные каналы связи, в зависимости от исполнения.

Сети и службы в полосах APB-698/6000:

LTE 700LTE 800GSM-900 и LTE 900нелицензируемый диапазон 868 МГцL-диапазон 1,5 ГГцGPS L1, ГЛОНАСС L1 и BeiDou B1GSM и LTE 1800UMTS и LTE 2100LTE 2300 (TDD)Wi-Fi 2,4 ГГцLTE 26005G NR 3,5 ГГцWi-Fi 5 ГГц

Перед заказом KADAMM APB-698/6000 сверьте с проектом:

Частоты оборудования — внутри 600–6000 МГц
Мощность на порт — не выше 100 Вт (по модели: 50 или 100 Вт)

Как подобрать антенну под объект

ЧастотыВсе рабочие частоты оборудования — передачи и приёма — должны лежать внутри 600–6000 МГц (по модели — см. таблицу).

Разъём и кабельРазъём антенны — по модели — см. таблицу; ответная часть и кабель — того же типа, без лишних переходников. Длину снижения считайте вместе с потерями на рабочей частоте.

Монтаж и подключение

Разъёмы — по модели — см. таблицу.
После затяжки соединения APB-698/6000 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
Корпус и крепление APB-698/6000 включают в контур заземления и молниезащиты опоры по проекту.

Комплект поставки

В комплекте:

Антенна КАДАММ APB-698/6000 выбранного исполнения
Комплект крепления — уточняйте у менеджера

Документация и поставка

Документы

Техописание и каталог

Техническое описание APB-698/6000 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.

Заявка

Артикул и количество

В заявке достаточно указать артикул KADAMM APB-698/6000 и количество; состав поставки приведён выше.

Подбор

Инженеры KADAMM

Для подбора APB-698/6000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.

Доставка

По всей России

Сроки отгрузки и доставки уточнит менеджер.

Сравнение с похожими антеннами KADAMM

Параметр	KADAMM APB-698/6000	KADAMM APB-1710/4200	KADAMM APB-4900/7125	KADAMM APB-3300/3800
Фото
Диапазон частот	600–6000 МГц	1710–4200 МГц	4900–7125 МГц	3300–3800 МГц
Усиление	9–30 дБи	17–27 дБи	23–36,5 дБи	19–30 дБи
Поляризация	по модели	по модели	по модели	по модели
Масса	по модели — см. таблицу	по модели — см. таблицу	по модели — см. таблицу	по модели — см. таблицу
Страница	Эта модель	Открыть	Открыть	Открыть

Когда выбирают APB-698/6000: Применение — радиорелейные линии «точка — точка» и «точка — многоточка», спутниковые станции и магистральные каналы связи, в зависимости от исполнения.

Вопросы и ответы

Как рассчитать опору под антенну?+

Берут ветровую нагрузку на антенну при предельной скорости ветра и массу с креплением.

Опора должна быть жёсткой: прогиб и закручивание на ветру не должны уводить луч.

Чем KADAMM APB-698/6000 отличается от KADAMM APB-1710/4200?+

Главное: полосы 600–6000 МГц, у APB-1710/4200 — 1710–4200 МГц. Подробнее — в разделе «Чем отличается от похожих моделей KADAMM».

Есть ли документы на KADAMM APB-698/6000?+

Техническое описание APB-698/6000 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
