Сетчатая параболическая антенна: 824–960 МГц, усиление 17,5 / 18 дБи.
Что представляет собой антенна
KADAMM K81809018P — сетчатая параболическая антенна диапазона 824–960 МГц. Параболическое зеркало собирает излучение облучателя в узкий луч: усиление растёт с диаметром зеркала и частотой, а ширина луча примерно равна 70·λ/D градусов.
Выбирая между KADAMM K81809018P и KADAMM K81192718P, сравните: у K81809018P полосы 824–960 МГц, у K81192718P — 1920–2170 МГц; у K81809018P усиление 18 дБи, у K81192718P — 18,5 дБи; у K81809018P луч по горизонтали 15°, у K81192718P — 16°. По сравнению с KADAMM APB-0410 отличие другое: у K81809018P габариты 1200 × 900 мм, у APB-0410 — по исполнению (см. таблицу «Исполнения»).
Отражатель сетчатый: сетка с шагом много меньше длины волны отражает так же, как сплошное зеркало, но пропускает ветер — ниже ветровая нагрузка на опору.
Усиление — 17,5 / 18 дБи, ширина луча 15°. Узкий луч требует жёсткой опоры: смещение зеркала ветром на долю ширины луча уже заметно снижает уровень сигнала.
Тракт: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт.
Конструкция и условия работы: размеры 1200 × 900 мм; масса 6,8 кг; крепление: Ø50–Ø115 мм; предельная скорость ветра 216 км/ч; рабочая температура −40…+60 °C.
Разъём — 1×N, расположение — сзади; уличное соединение после монтажа герметизируют.
Чем отличается от похожих моделей KADAMM
- Полосы 824–960 МГц, у K81192718P — 1920–2170 МГц
- Усиление 18 дБи, у K81192718P — 18,5 дБи (меньше на 0,5 дБ)
- Луч по горизонтали 15°, у K81192718P — 16°
- Габариты 1200 × 900 мм, у K81192718P — 520 × 450 мм
- Тяжелее на 4,2 кг (6,8 кг и 2,6 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 824–960 МГц, у PR24 — 2400–2500 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 824–960 МГц, у APB-0410 — 380–395, 400–440, 450–470 и 806–960 МГц
- Луч по горизонтали 15°, у APB-0410 — 11–55°
- Габариты 1200 × 900 мм, у APB-0410 — по исполнению (см. таблицу «Исполнения»)
- Легче на 0,3 кг (6,8 кг и 7,1–30 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы

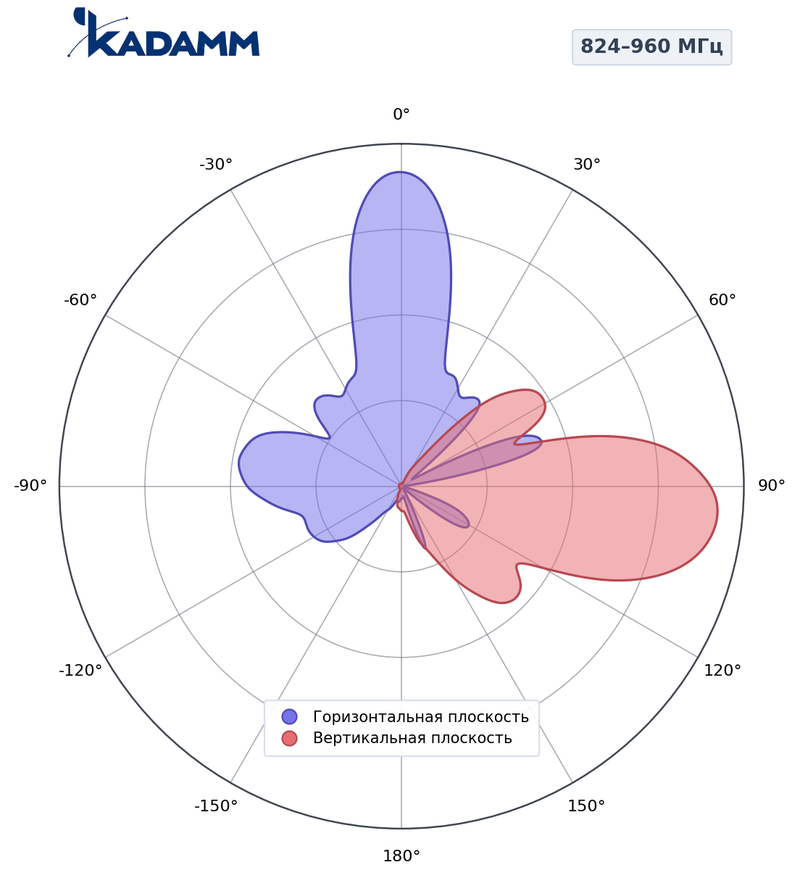

Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 15°; по вертикали — 20°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу K81809018P с запасом по краям.
Это усиление K81809018P в максимуме диаграммы; в расчёте линии из него вычитают потери кабеля и разъёмов.
По горизонтали луч K81809018P — 15° по уровню −3 дБ: такой сектор антенна и обслуживает.
Согласование K81809018P с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт K81809018P.
Крепление: на трубу Ø50–Ø115 мм.
Как читать характеристики
Электрические характеристики
| Параметр | 824–896 МГц | 870–960 МГц |
|---|---|---|
| Диапазон частот | 824–960 МГц | |
| Коэффициент усиления, дБи | 17,5 | 18 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 15° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 20° | |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризация | Вертикальная | |
| КСВН | ≤1,5 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 100 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 1200 × 900 мм |
| Размеры упаковки | 700 × 540 × 200 мм |
| Масса антенны | 6,8 кг |
| Масса в упаковке | 7,4 кг |
| Максимальная скорость ветра | 216 км/ч |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у K81809018P — 1 × розетка N (IEC 61169-16).
- 3GPP TS 36.101 и 38.101-1 — полосы K81809018P покрывают 2 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K81809018P в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход K81809018P подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 892 МГц (середина полосы 824–960 МГц): L = 32,45 + 20·lg 892 + 20·lg 1 = 91,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 58 − 91,5 = −33,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Сети и службы в полосах K81809018P:
Перед заказом KADAMM K81809018P сверьте с проектом:
- Частоты оборудования — внутри 824–960 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 1×N
- Опора и крепление — на трубу Ø50–Ø115 мм
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление K81809018P — на трубу Ø50–Ø115 мм.
- Грубо K81809018P наводят по карте или прямой видимости, точно — по максимуму принимаемого сигнала.
- Разъёмы — 1 × розетка N (IEC 61169-16), выведены сзади.
- Разъёмы K81809018P на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление K81809018P включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
Комплект поставки
- Антенна KADAMM K81809018P
- Монтажный комплект на трубу Ø50–Ø115 мм
Упаковка 700 × 540 × 200 мм.
Документация и поставка
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM K81809018P | KADAMM K81192718P | KADAMM PR24 | KADAMM APB-0410 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 824–960 МГц | 1920–2170 МГц | 2400–2500 МГц | 380–395, 400–440, 450–470 и 806–960 МГц |
| Усиление | 18 дБи | 18,5 дБи | 18–22 дБи | 10–21,5 |
| Луч по горизонтали | 15° | 16° | — | 11–55° |
| Поляризация | Вертикальная | Вертикальная | — | Вертикальная |
| Порты | 1 | 1 | — | 1 |
| Габариты | 1200 × 900 мм | 520 × 450 мм | — | по исполнению (см. таблицу «Исполнения») |
| Масса | 6,8 кг | 2,6 кг | 1,9 кг, 5 | 7,1–30 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
