Параболическая антенна: усиление 32,0 дБи.
Что представляет собой антенна

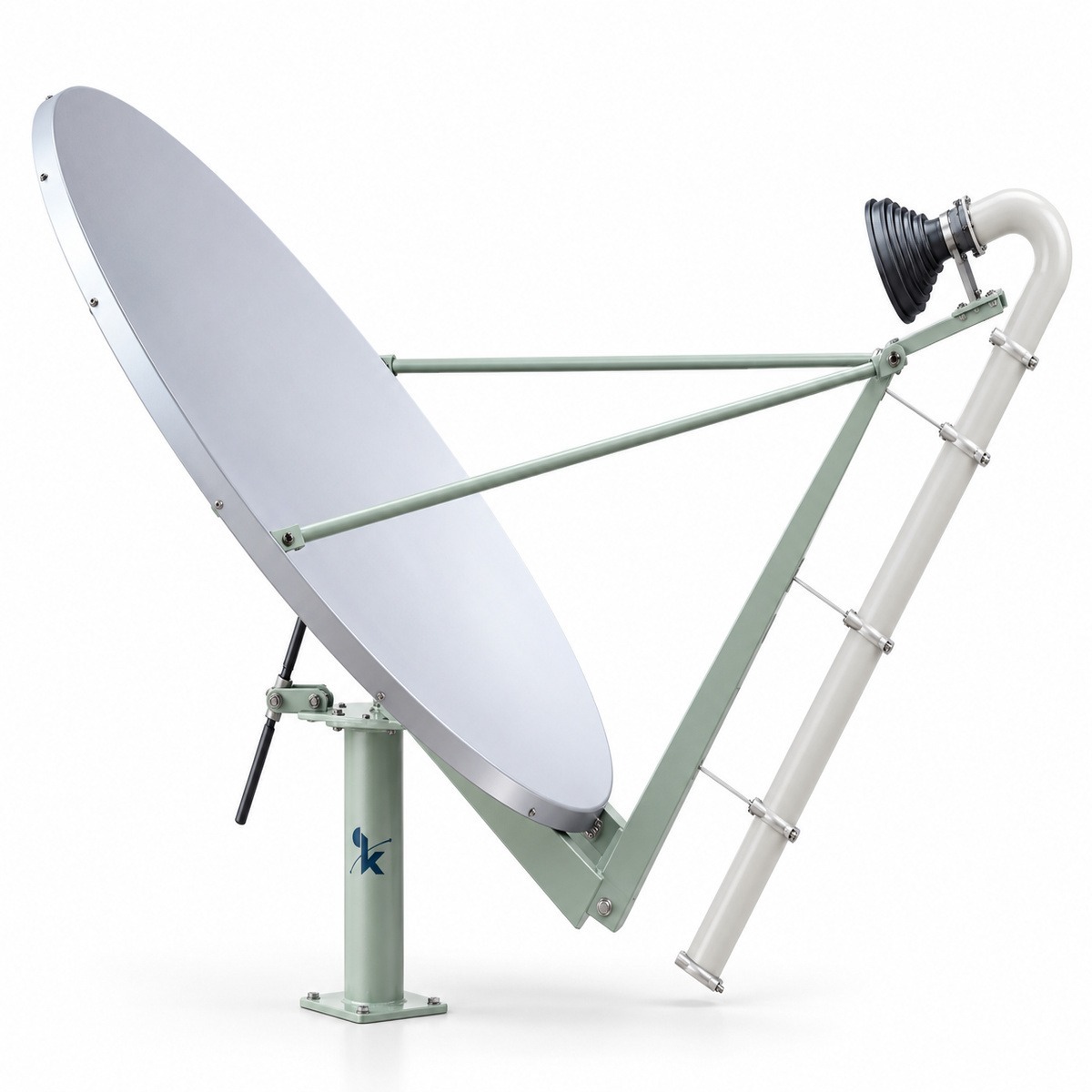

KADAMM ASR-18-S — параболическая антенна. Радиолокационная антенна излучает зондирующий импульс узким лучом и принимает отражённый от цели сигнал: от ширины луча зависит точность определения направления, от усиления — дальность обнаружения при той же мощности передатчика.
Офсетный параболический отражатель выносит облучатель из луча: облучатель не затеняет зеркало, поэтому ниже боковые лепестки и меньше отражений обратно в тракт.
Усиление — 32,0 дБи, ширина луча 3,6°. Узкий луч требует жёсткого крепления на опорно-поворотном устройстве или мачте.
Электрические параметры тракта: КСВН 1,15. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: крепление: на трубу 73–76 мм; степень защиты IPX5; рабочая температура −40…+50 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 2988–3008 МГц, у APB-4971 — 4900–5850 МГц
- Усиление 32,0 дБи, у APB-4971 — 23–34 дБи (больше на 9 дБ)
У KADAMM ASR-18-S больше усиление; KADAMM APB-4971 выбирают, если важен её набор полос.
- Полосы 2988–3008 МГц, у APB-0410 — 380–395, 400–440, 450–470 и 806–876 МГц
- Усиление 32,0 дБи, у APB-0410 — 14–21,5 (больше на 18 дБ)
У KADAMM ASR-18-S больше усиление; KADAMM APB-0410 выбирают, если важен её набор полос.
- Полосы 2988–3008 МГц, у APB-1116 — 1080–1200 МГц
- Усиление 32,0 дБи, у APB-1116 — 12–26 (больше на 20 дБ)
У KADAMM ASR-18-S больше усиление; KADAMM APB-1116 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ASR-18-S с запасом по краям.
Значение ASR-18-S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование ASR-18-S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: на трубу 73–76 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 2998 ± 10 МГц (S-диапазон) |
| Коэффициент усиления, середина полосы | 32,0 дБи |
| Ширина луча по уровню −3 дБ | 3,6° |
| КСВН | 1,15 |
| Поляризация | линейная, вертикальная или горизонтальная |
| Кроссполяризационная развязка на оси | 30 дБ |
| Вносимые потери облучателя | 0,25 дБ |
| Первый боковой лепесток | −14 дБ |
| Соответствие диаграммы | FCC 25.209, ITU-R S.580-6 |
| G/T при угле места 20° | уточняйте у менеджера |
| Допустимая мощность | уточняйте у менеджера |
| Шумовая температура антенны | уточняйте у менеджера |
| Волноводный фланец | CPR-284F |
Механические характеристики
| Параметр | Значение |
|---|---|
| Схема | офсетная, облучатель в прямом фокусе |
| Апертура зеркала | 1,8 м |
| Зеркало | алюминий, цельное |
| Точность поверхности (СКО) | 0,5 мм |
| Опорно-поворотное устройство | угол места над азимутом, быстромонтируемая центральная стойка |
| Сталь опоры | горячее цинкование после изготовления |
| Сектор по азимуту | 0–360°, непрерывно |
| Сектор по углу места | 0–90°, непрерывно |
| Основание | железобетонный фундамент или опора без анкеровки (NPM) |
| Крепление | на трубу 73–76 мм |
| Рабочий ветер | 27 км/ч без балласта и анкеров; 72 км/ч — исполнение для сильного ветра |
| Ветер выживания | 193 км/ч |
| Степень защиты | IPX5 |
| Рабочая температура | −40…+50 °C |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASR-18-S в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание ASR-18-S.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ASR-18-S подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 32 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 32 = 72 дБм, то есть около 15849 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2998 МГц (середина полосы 2988–3008 МГц): L = 32,45 + 20·lg 2998 + 20·lg 1 = 102 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 72 − 102 = −30 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Радиолокационные антенны применяют в метеорологических, навигационных и обзорных радиолокаторах, на испытательных полигонах и в системах контроля воздушного и надводного пространства.
Перед заказом KADAMM ASR-18-S сверьте с проектом:
- Частоты оборудования — внутри 2988–3008 МГц
- Опора и крепление — на трубу 73–76 мм
- Климат площадки — в пределах −40…+50 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление ASR-18-S — на трубу 73–76 мм.
- ASR-18-S направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
- Уличные соединения ASR-18-S после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ASR-18-S включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ ASR-18-S: зеркало
- Облучатель
- Опорно-поворотное устройство на центральной стойке
- Крепёж; фундаментный комплект и опора без анкеровки — по заказу
Документация и поставка
Документы
Техописание и каталог
Техническое описание ASR-18-S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ASR-18-S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ASR-18-S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
