KADAMM K81192718P — сетчатая параболическая антенна 1920–2170 МГц, 18,5 дБи, 1 порт

KADAMM K81192718P — сетчатая параболическая антенна диапазона 1920–2170 МГц. Параболическое зеркало собирает излучение облучателя в узкий луч: усиление растёт с диаметром зеркала и частотой, а ширина луча примерно равна 70·λ/D градусов.

Ближайшая к KADAMM K81192718P модель каталога — KADAMM K81809018P. У K81192718P полосы 1920–2170 МГц, у K81809018P — 824–960 МГц; у K81192718P усиление 18,5 дБи, у K81809018P — 18 дБи; у K81192718P луч по горизонтали 16°, у K81809018P — 15°. У второй близкой модели, KADAMM APB-3300/3800, расхождение иное: у K81192718P 1 порт, у APB-3300/3800 — 2.

Отражатель сетчатый: сетка с шагом много меньше длины волны отражает так же, как сплошное зеркало, но пропускает ветер — ниже ветровая нагрузка на опору.

Усиление — 18,5 дБи, ширина луча 16°. Узкий луч требует жёсткой опоры: смещение зеркала ветром на долю ширины луча уже заметно снижает уровень сигнала.

Тракт: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт.

Механика и окружающая среда: размеры 520 × 450 мм; масса 2,6 кг; крепление: Ø30–Ø70 мм; предельная скорость ветра 216 км/ч; рабочая температура −40…+60 °C.

Разъём — 1×N, расположение — сзади; уличное соединение после монтажа герметизируют.

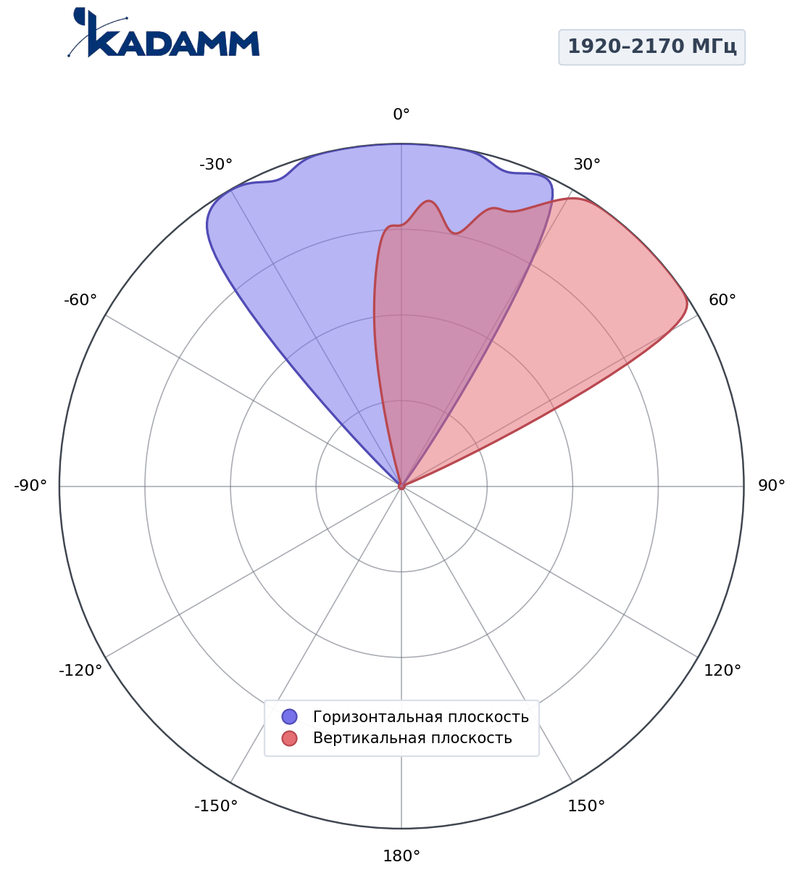

1920–2170 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 16°, по вертикали 20°, усиление в максимуме 18,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

1920–2170 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 16°, усиление в максимуме 18,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Главный лепесток по горизонтали шириной 16° по уровню половинной мощности; по вертикали — 20°. Назад антенна излучает слабее, чем вперёд, не менее чем на 25 дБ.

• IEC 61169-16 — присоединительные размеры разъёмов N; у K81192718P — 1 × розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы K81192718P покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K81192718P в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K81192718P подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18,5 = 58,5 дБм, то есть около 708 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2045 МГц (середина полосы 1920–2170 МГц): L = 32,45 + 20·lg 2045 + 20·lg 1 = 98,7 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58,5 − 98,7 = −40,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Сети и службы в полосах K81192718P:

Перед заказом KADAMM K81192718P сверьте с проектом:

• Частоты оборудования — внутри 1920–2170 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 1×N
• Опора и крепление — на трубу Ø30–Ø70 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление K81192718P — на трубу Ø30–Ø70 мм.
• Ось K81192718P разворачивают на зону покрытия или на ответную станцию, а окончательно доводят по показаниям уровня сигнала.
• Разъёмы — 1 × розетка N (IEC 61169-16), выведены сзади.
• Уличные соединения K81192718P после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K81192718P включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Упаковка 600 × 550 × 200 мм.
