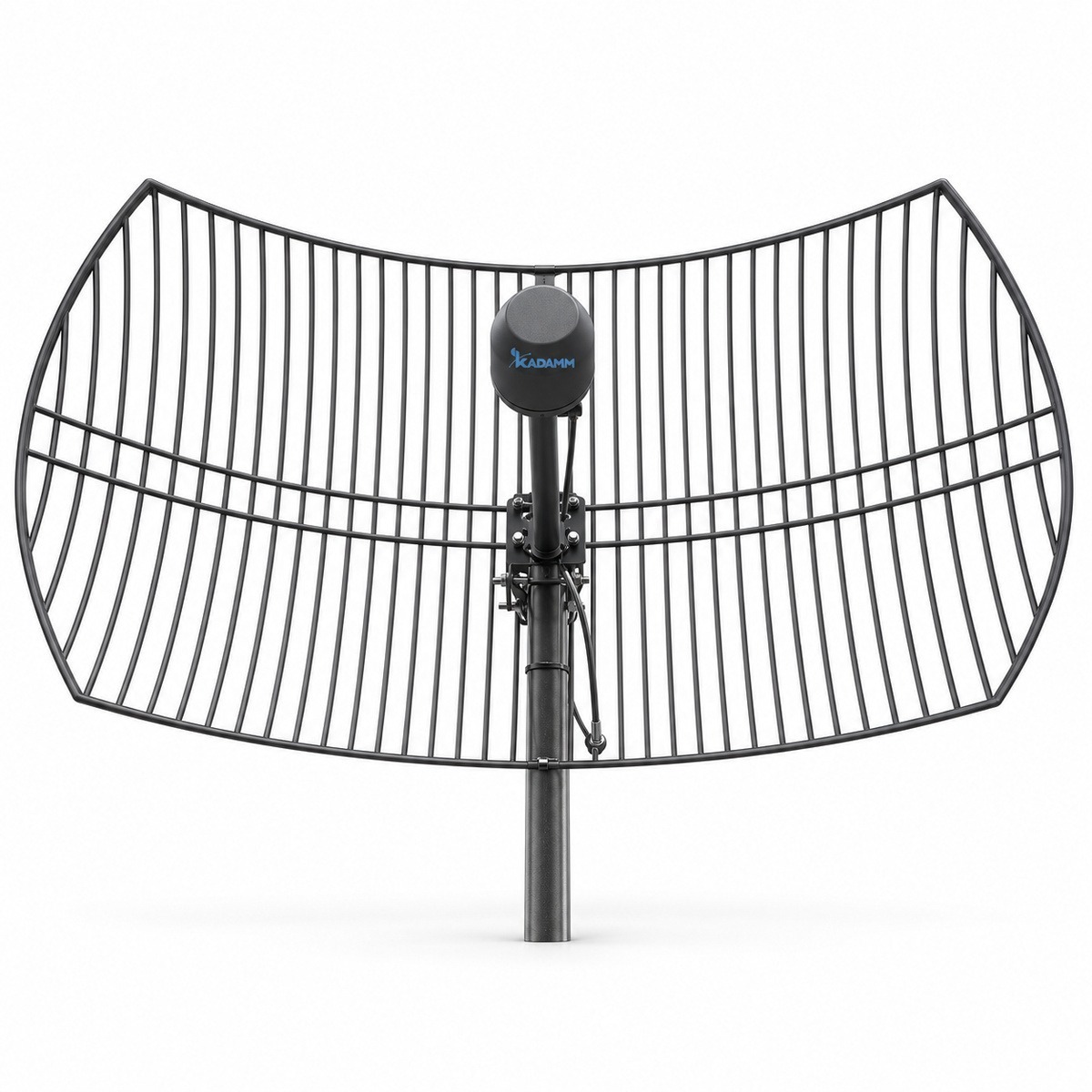

KADAMM APB-1710/4200 — параболические антенны 1710–4200 МГц: 11–27 дБи, 24 модели
Параболические антенны: 1710–4200 МГц (по модели — см. таблицу), усиление 11–27 дБи (по модели).
1710–4200 МГц (по модели — см. таблицу)Усиление 11–27 дБи (по модели)Разъём по модели — см. таблицу
▤
Подберём APB-1710/4200 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →1710–4200
МГц
11–27 дБи
Усиление
1–2
Порты
по модели
Поляризация
по модели — см. таблицу
Разъём
до 100 Вт
Мощность
Что представляет собой антенна
KADAMM APB-1710/4200 — параболические антенны диапазона 1710–4200 МГц (по модели — см. таблицу). Параболическое зеркало собирает излучение облучателя в узкий луч: усиление растёт с диаметром зеркала и частотой, а ширина луча примерно равна 70·λ/D градусов.
Усиление — 11–27 дБи (по модели). Узкий луч требует жёсткой опоры: смещение зеркала ветром на долю ширины луча уже заметно снижает уровень сигнала.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность 100 Вт (по модели: 50 или 100 Вт). КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура по модели — см. таблицу.
Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Параболические антенны: 1710–4200 МГц (по модели — см. таблицу), усиление 11–27 дБи (по модели).
Чем отличается от похожих моделей KADAMM
KADAMM APB-698/6000
- Полосы 1710–4200 МГц, у APB-698/6000 — 600–6000 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
KADAMM APB-3300/3800
- Полосы 1710–4200 МГц, у APB-3300/3800 — 3300–3800 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
KADAMM APB-4900/7125
- Полосы 1710–4200 МГц, у APB-4900/7125 — 4900–7125 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Корпус и радомМасса по модели — см. таблицу.
ИзлучателиПоляризация по модели; 2 входа.
РазъёмыПо модели — см. таблицу.
Условия работыТемпература по модели — см. таблицу.
Фото исполнений

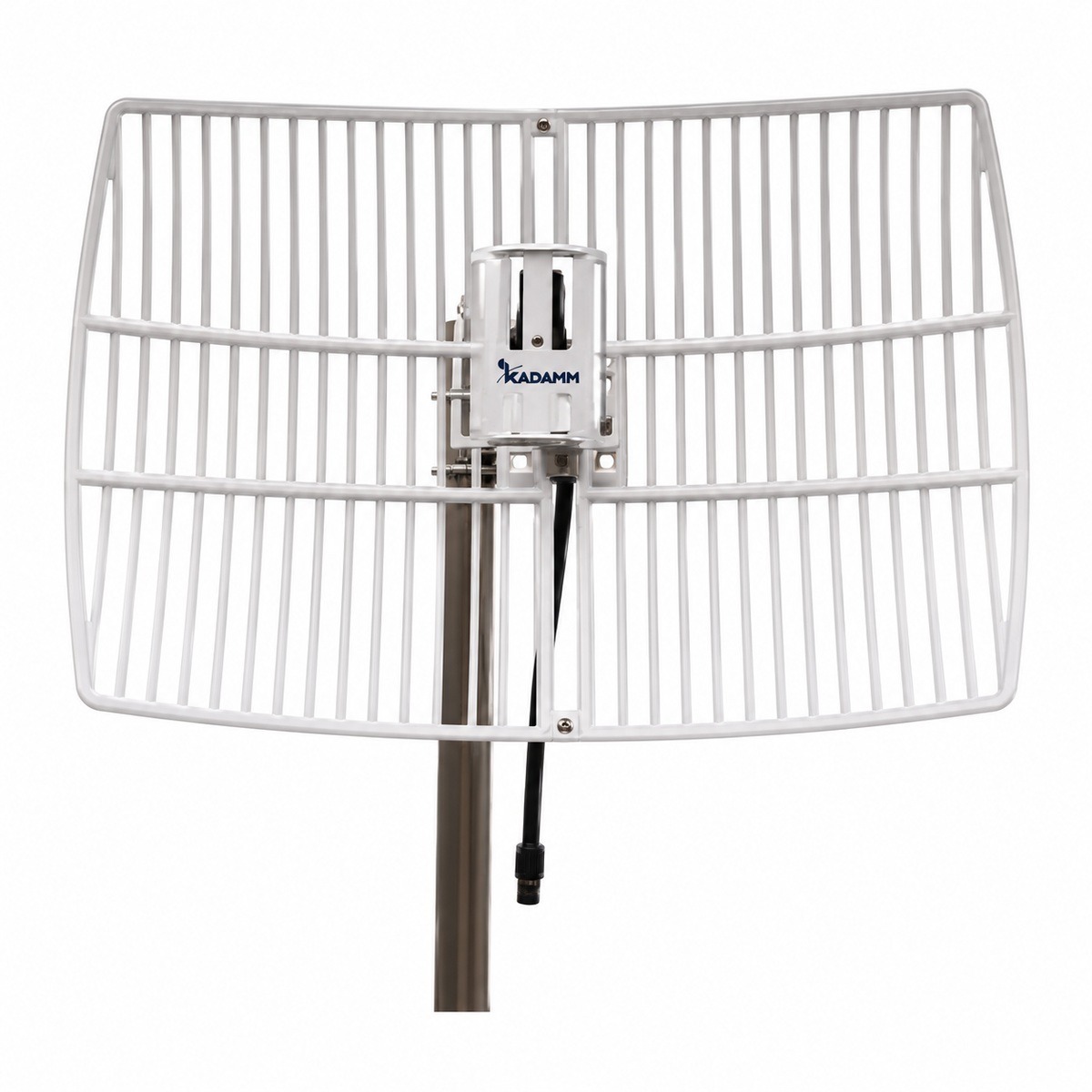

KADAMM APB-1710-1850-17

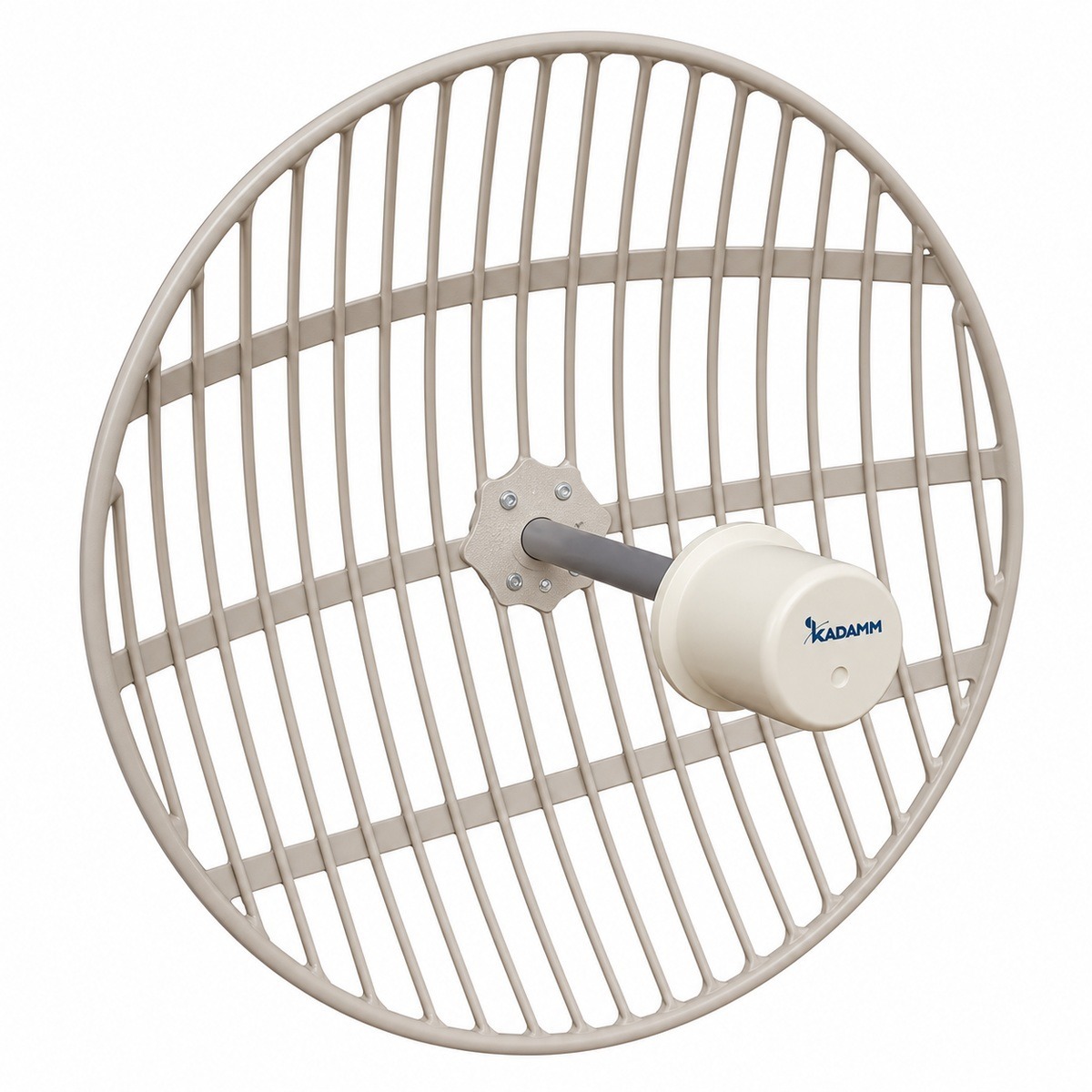

KADAMM APB-1710-1880-20

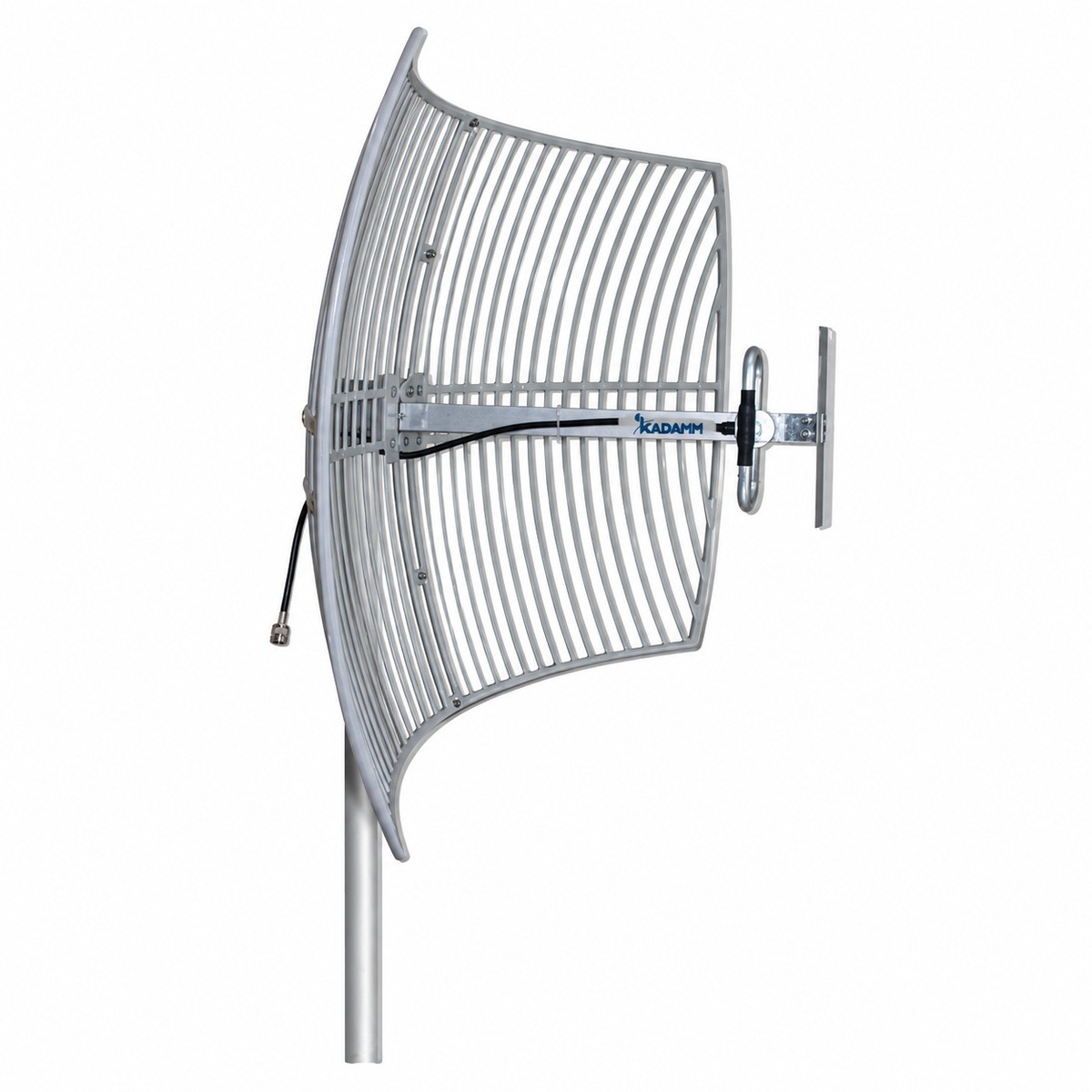

KADAMM APB-1710-1880-21

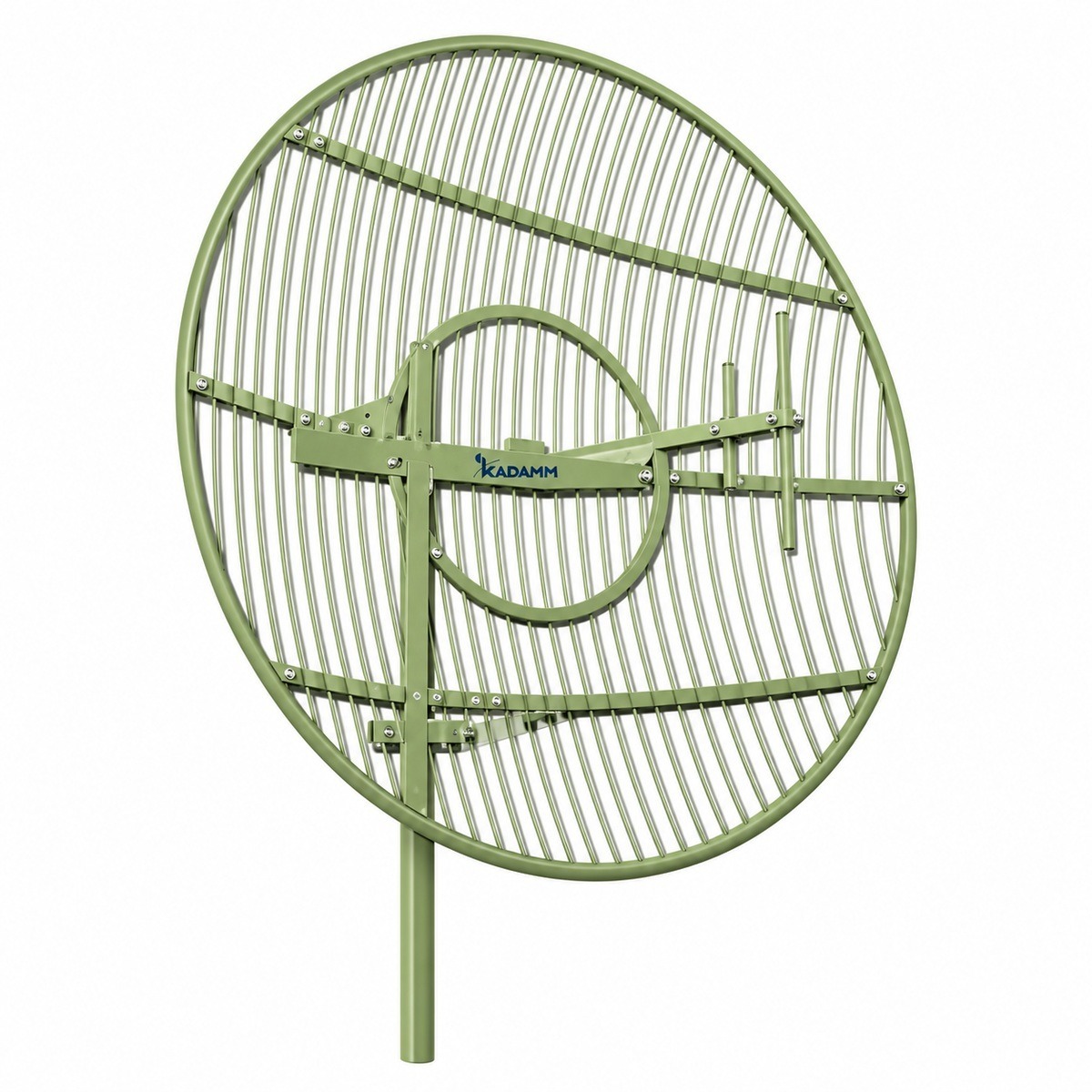

KADAMM APB-1710-1880-26

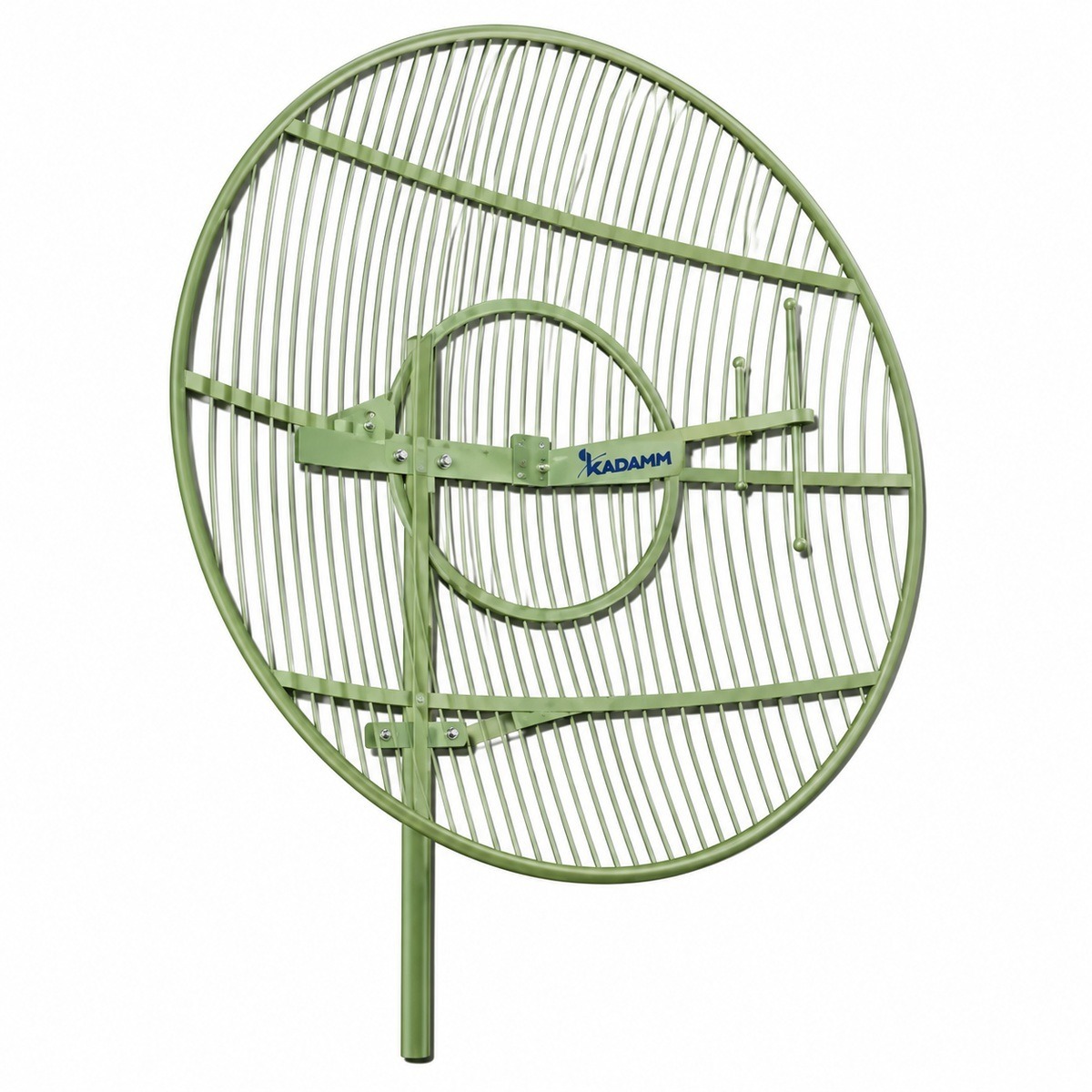

KADAMM APB-1710-1920-24

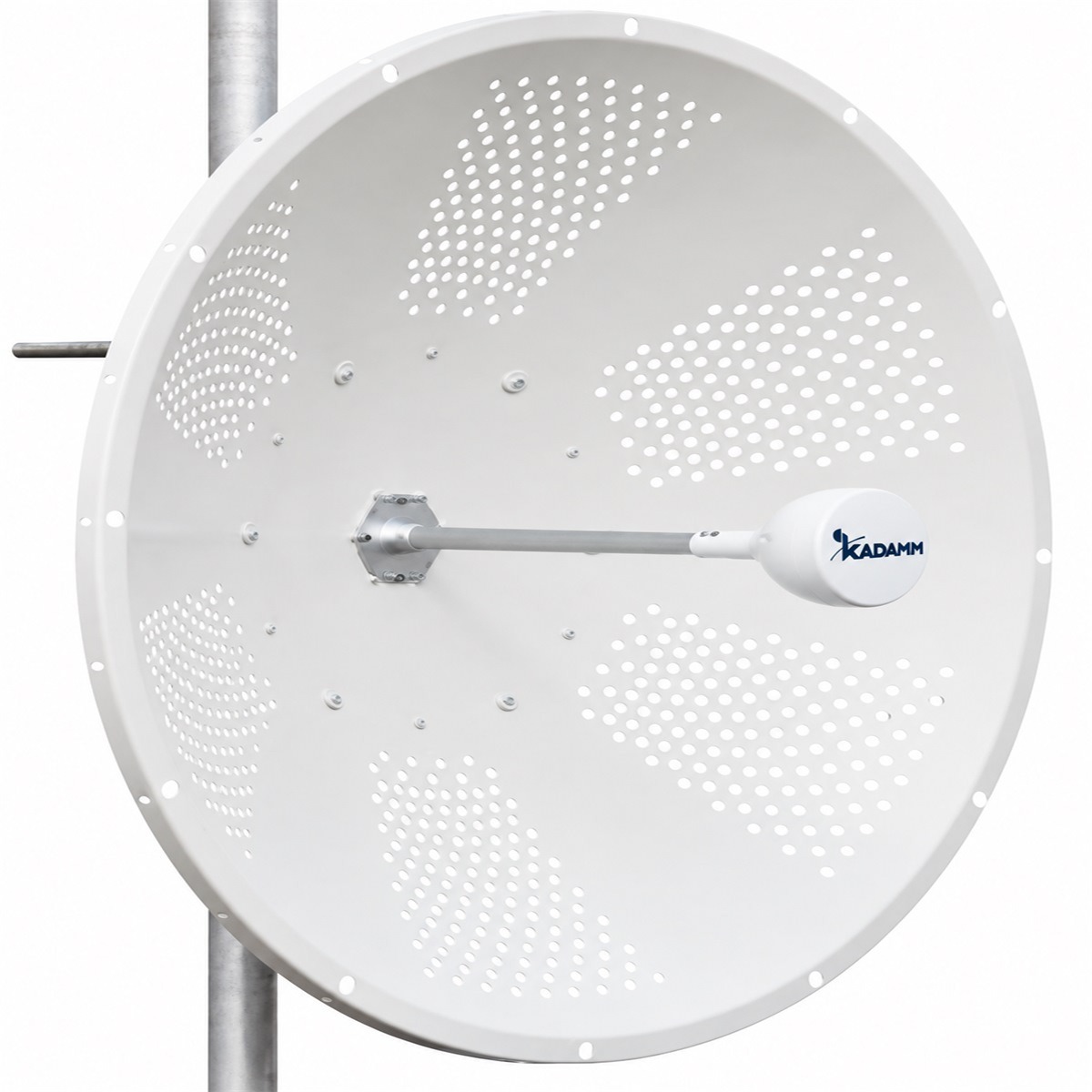

KADAMM APB-1710-2690-25M

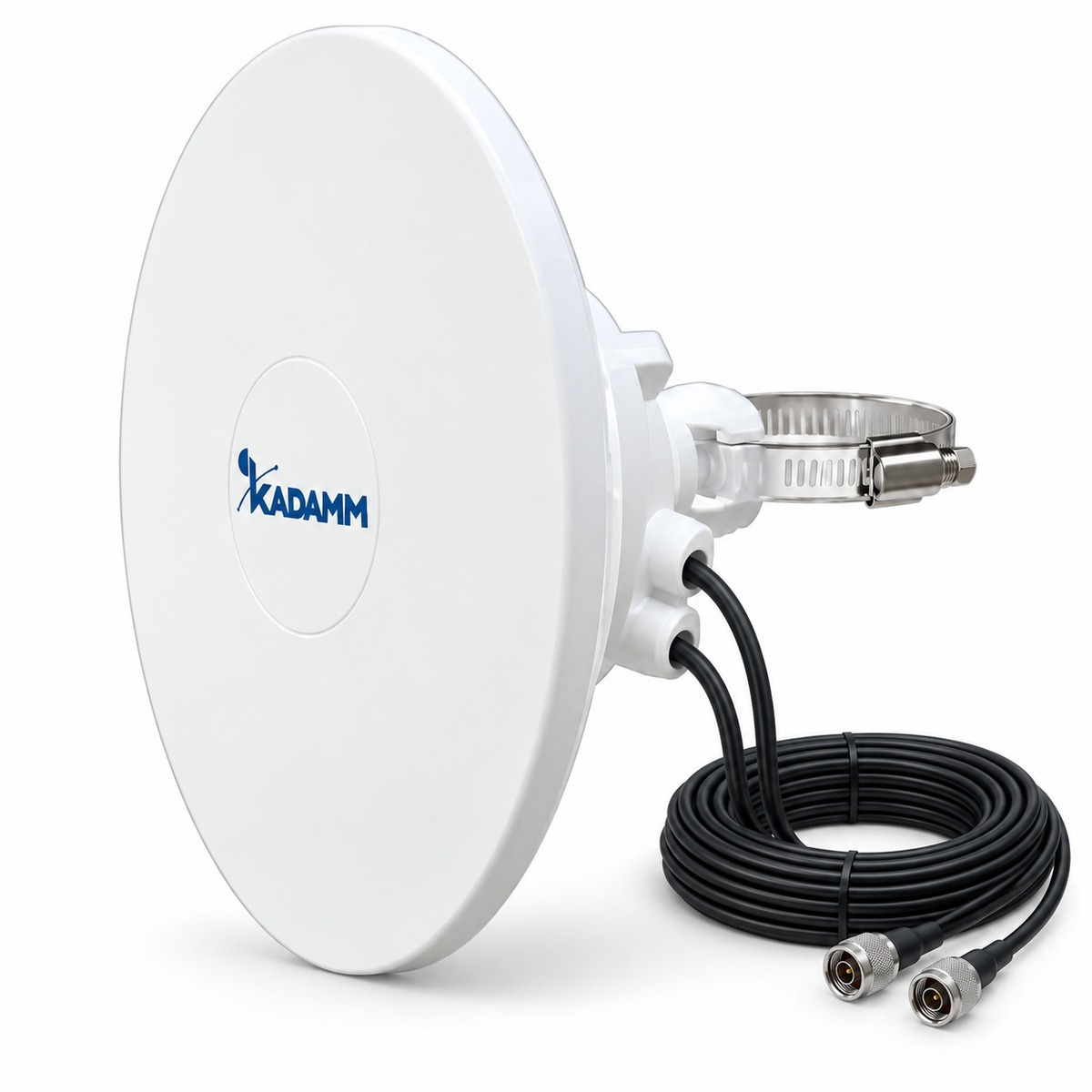

KADAMM APB-1710-2700-11M

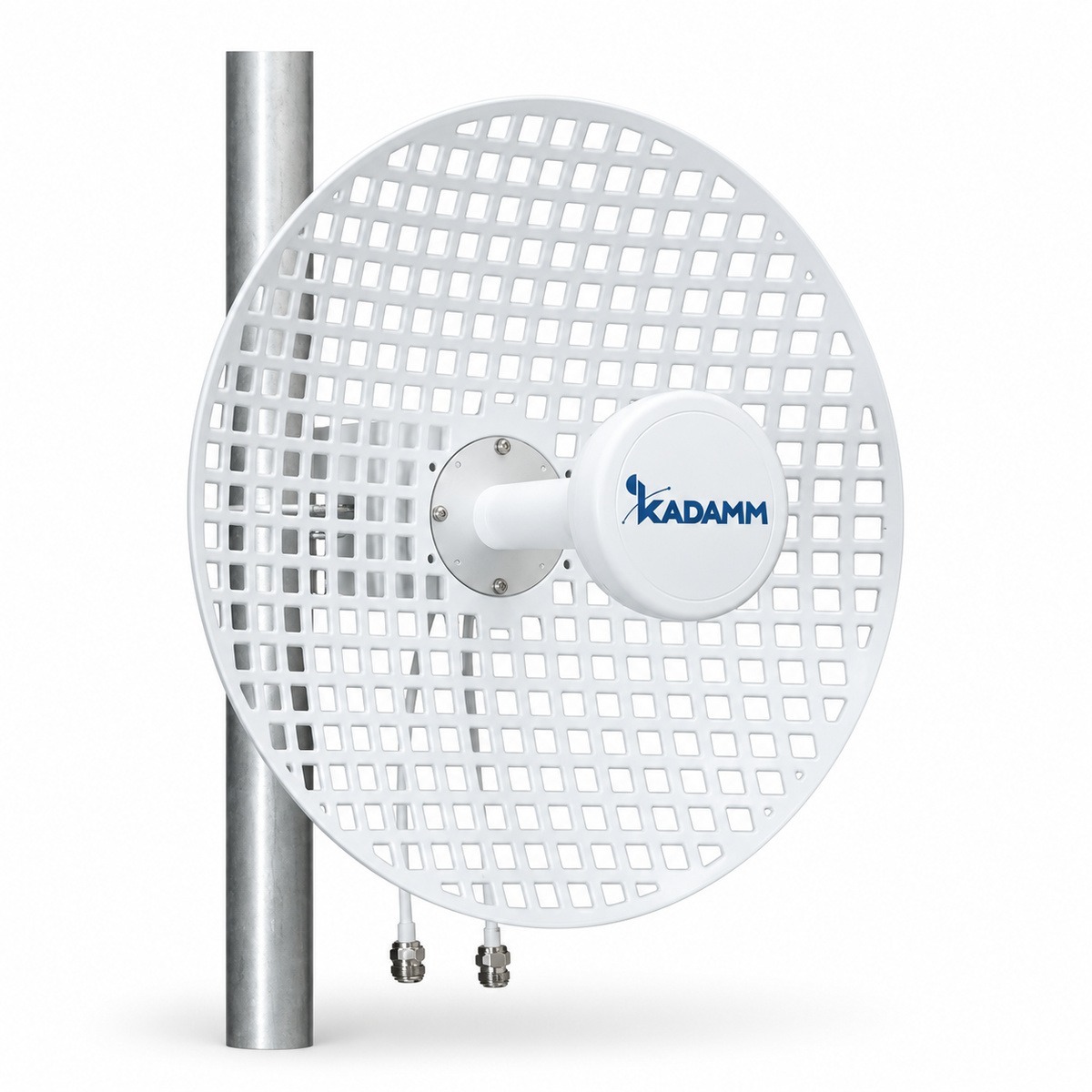

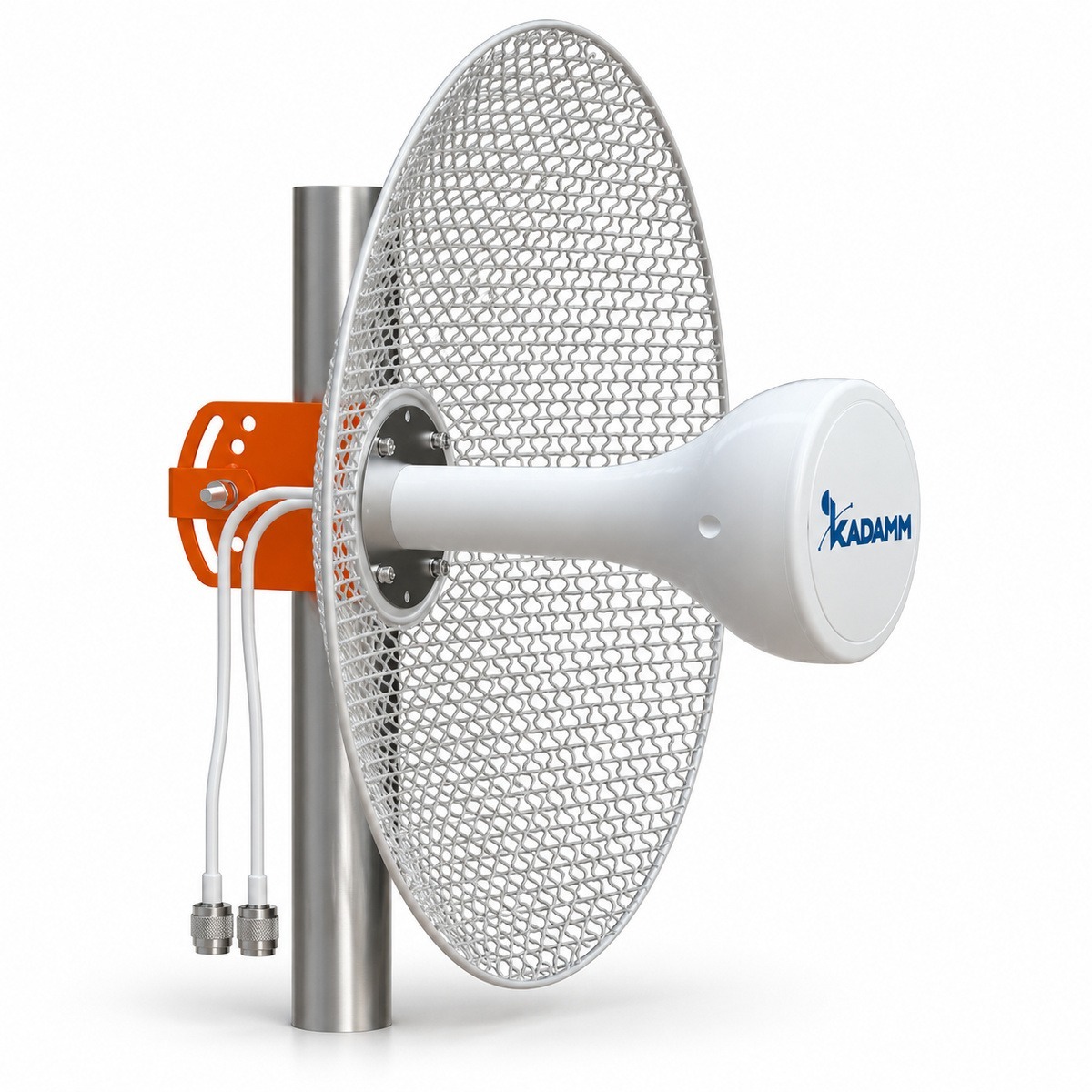

KADAMM APB-1710-2700-19M
KADAMM APB-1710-2700-19M-2

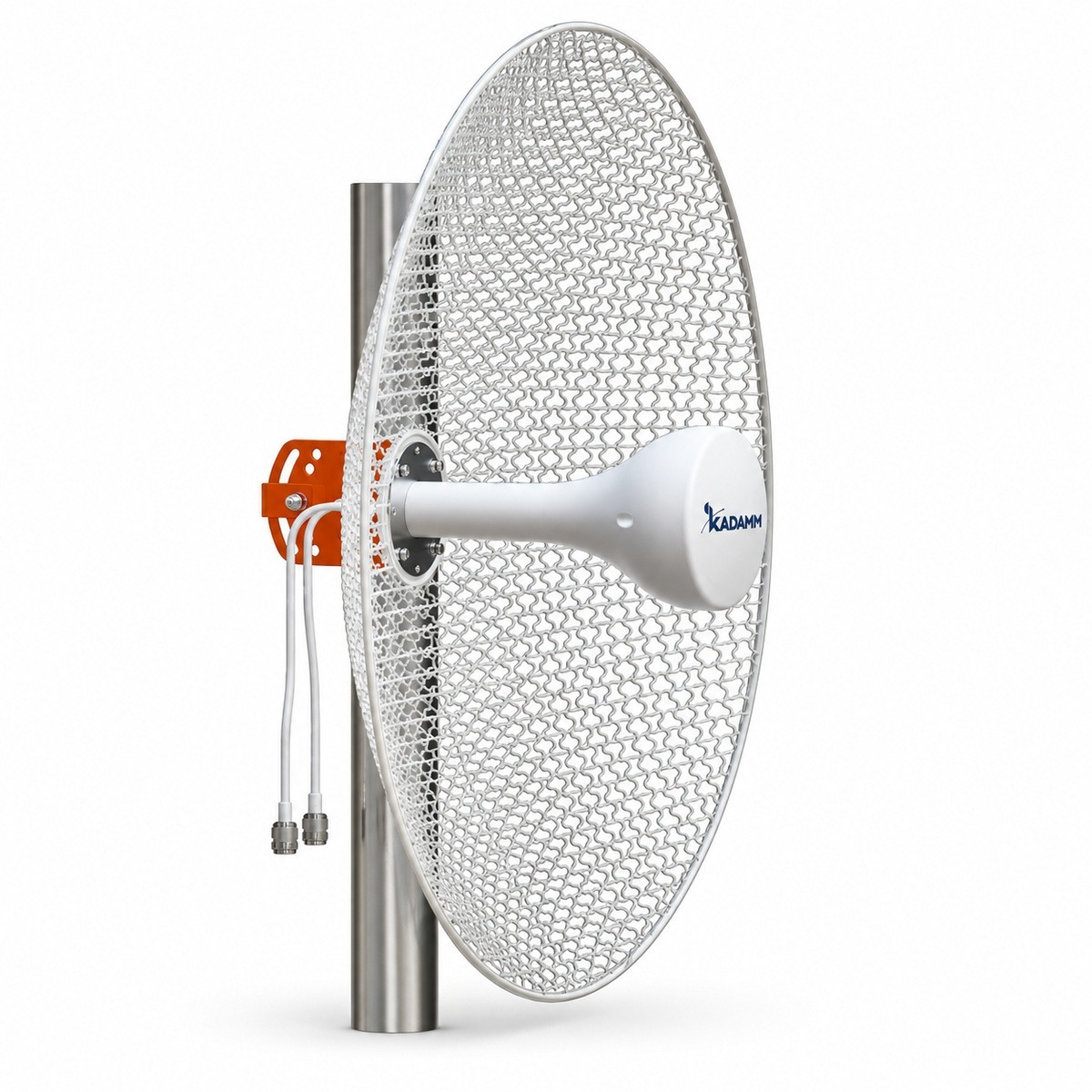

KADAMM APB-1710-2700-22M

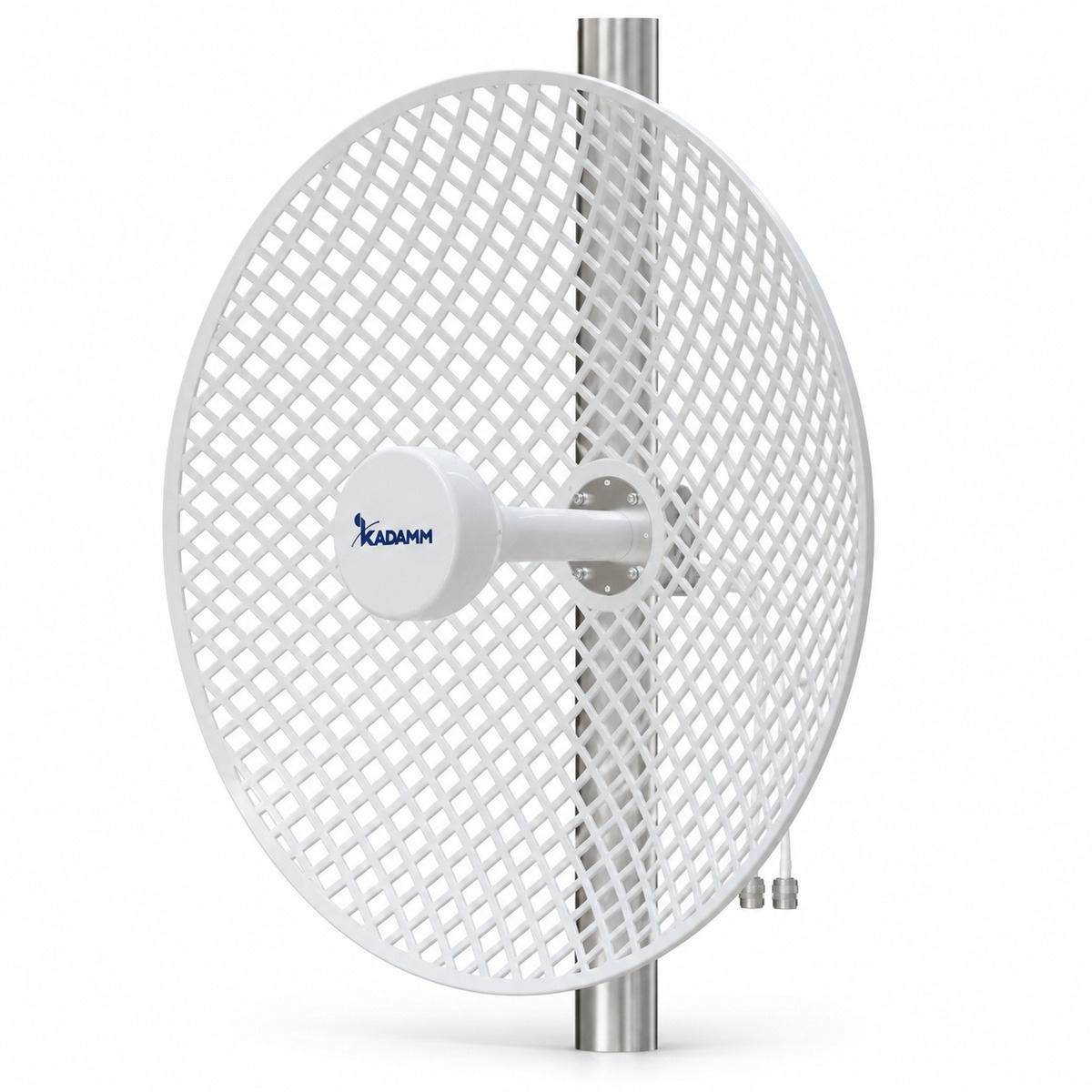

KADAMM APB-1710-2700-22M-2

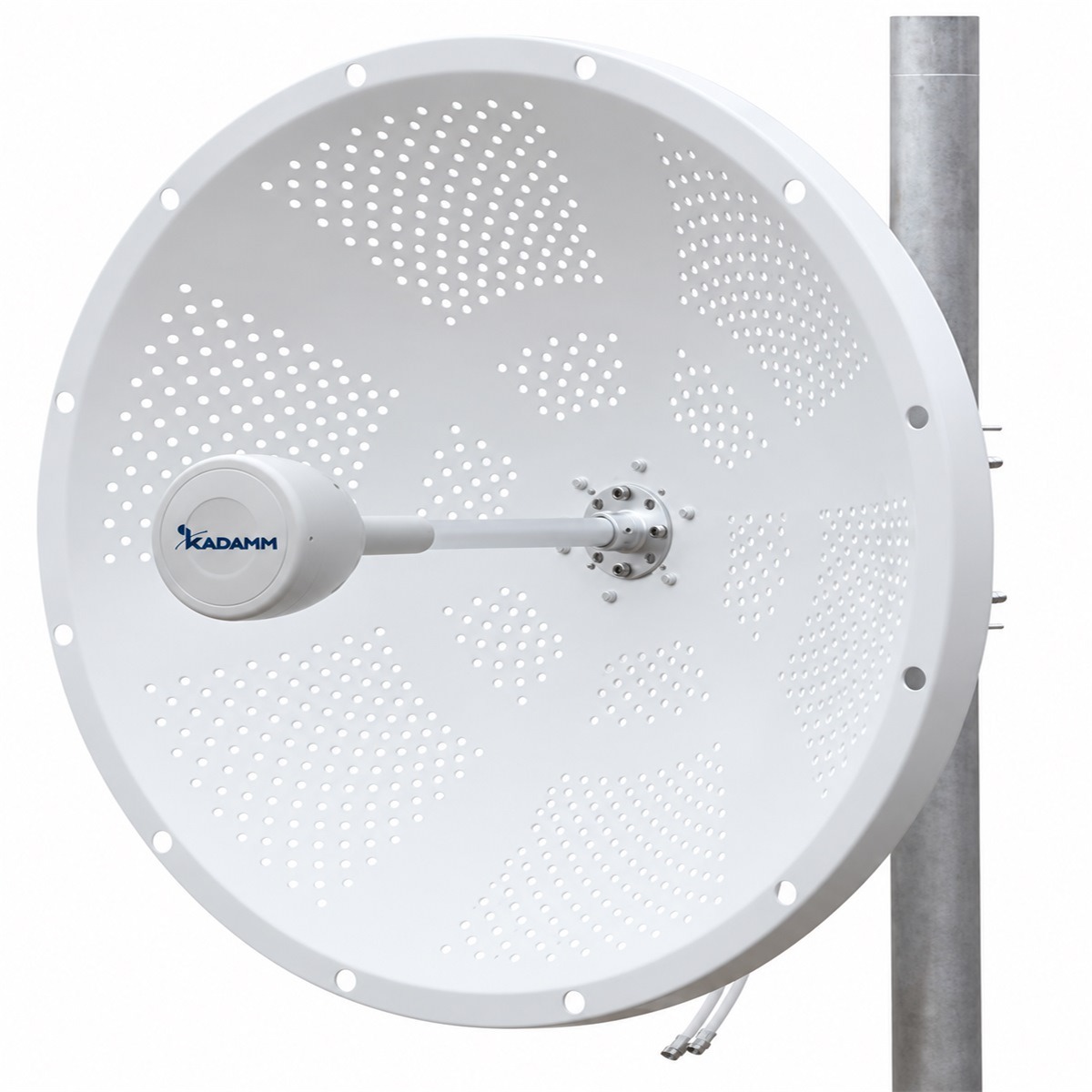

KADAMM APB-1710-2700-22M-3

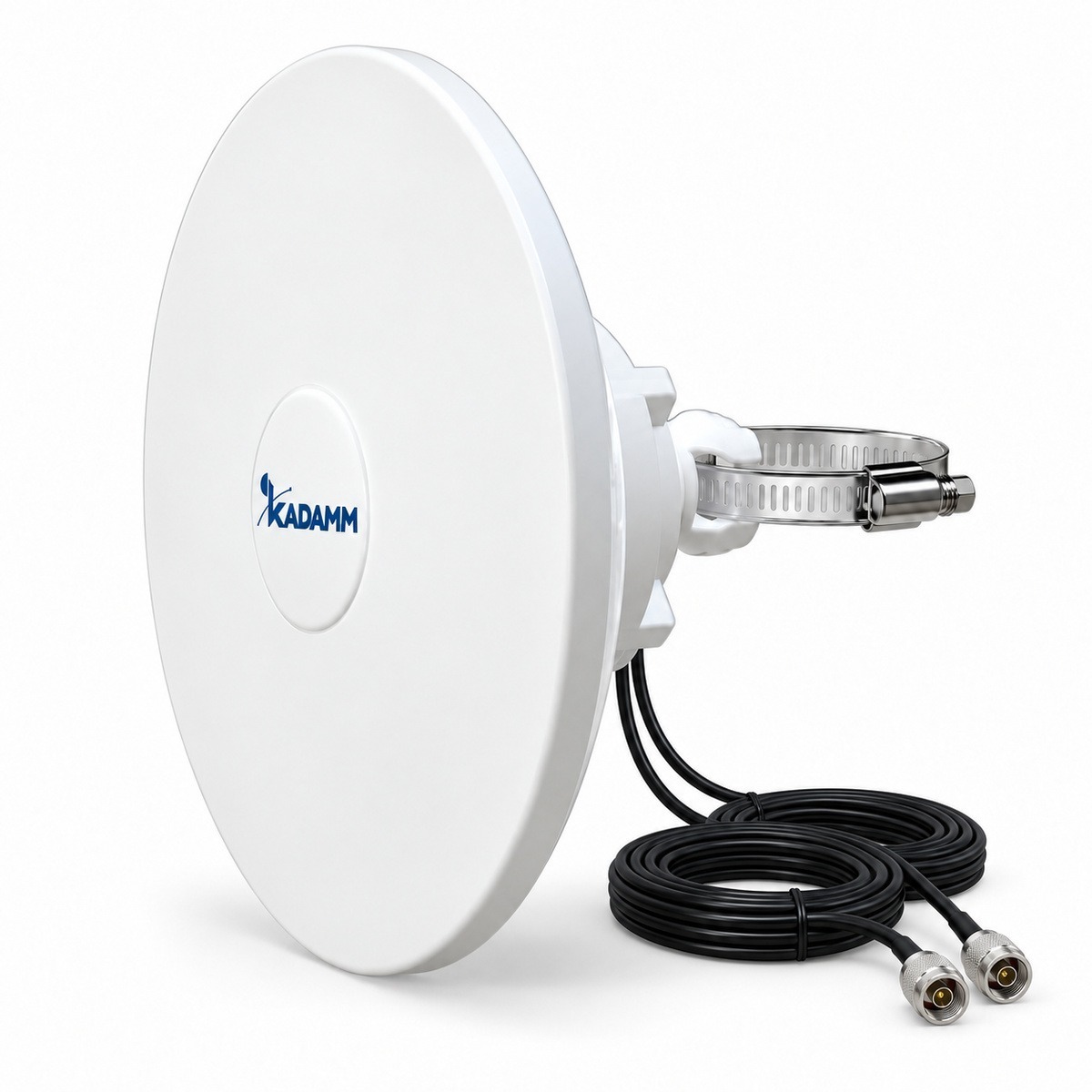

KADAMM APB-1710-4200-12M

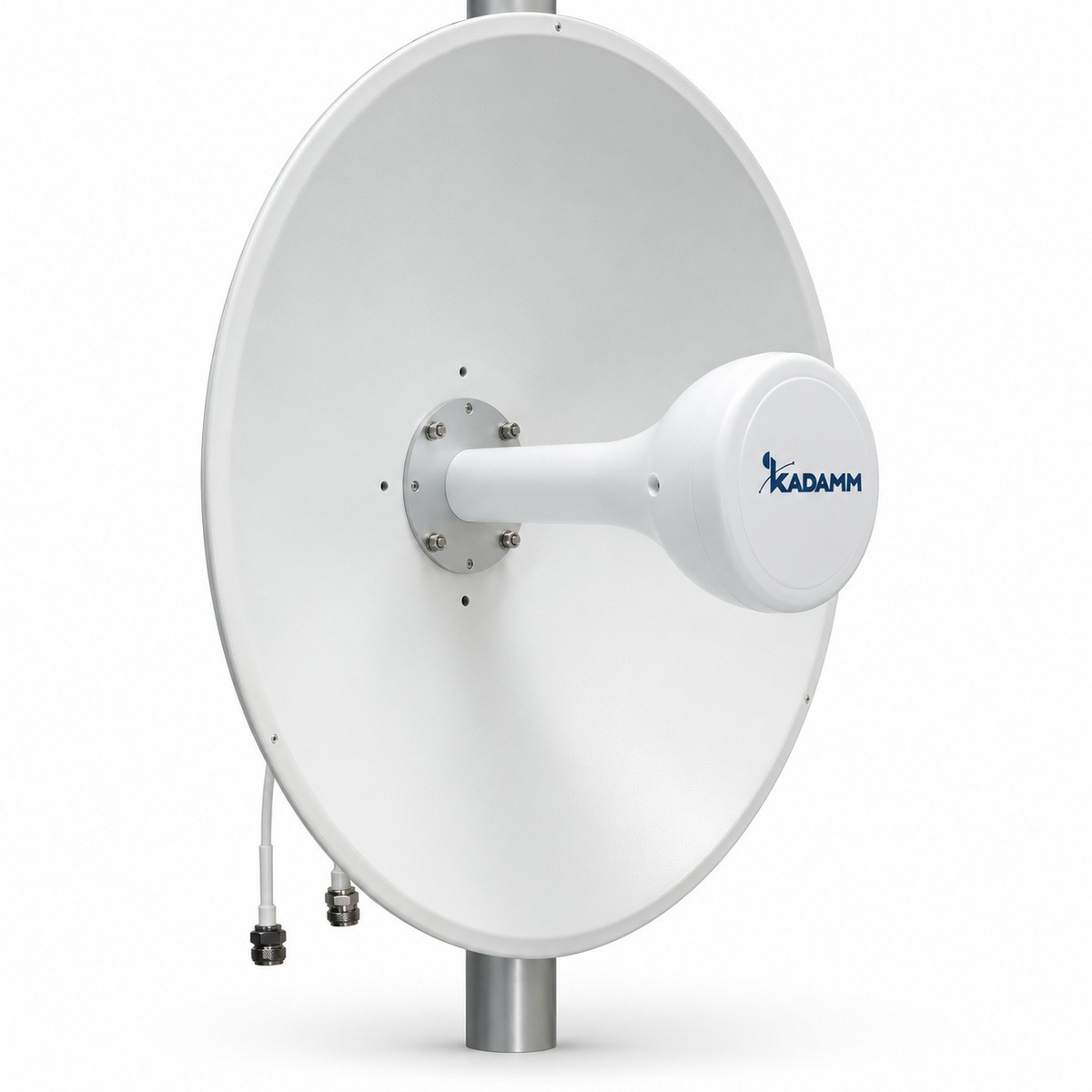

KADAMM APB-1710-4200-19M

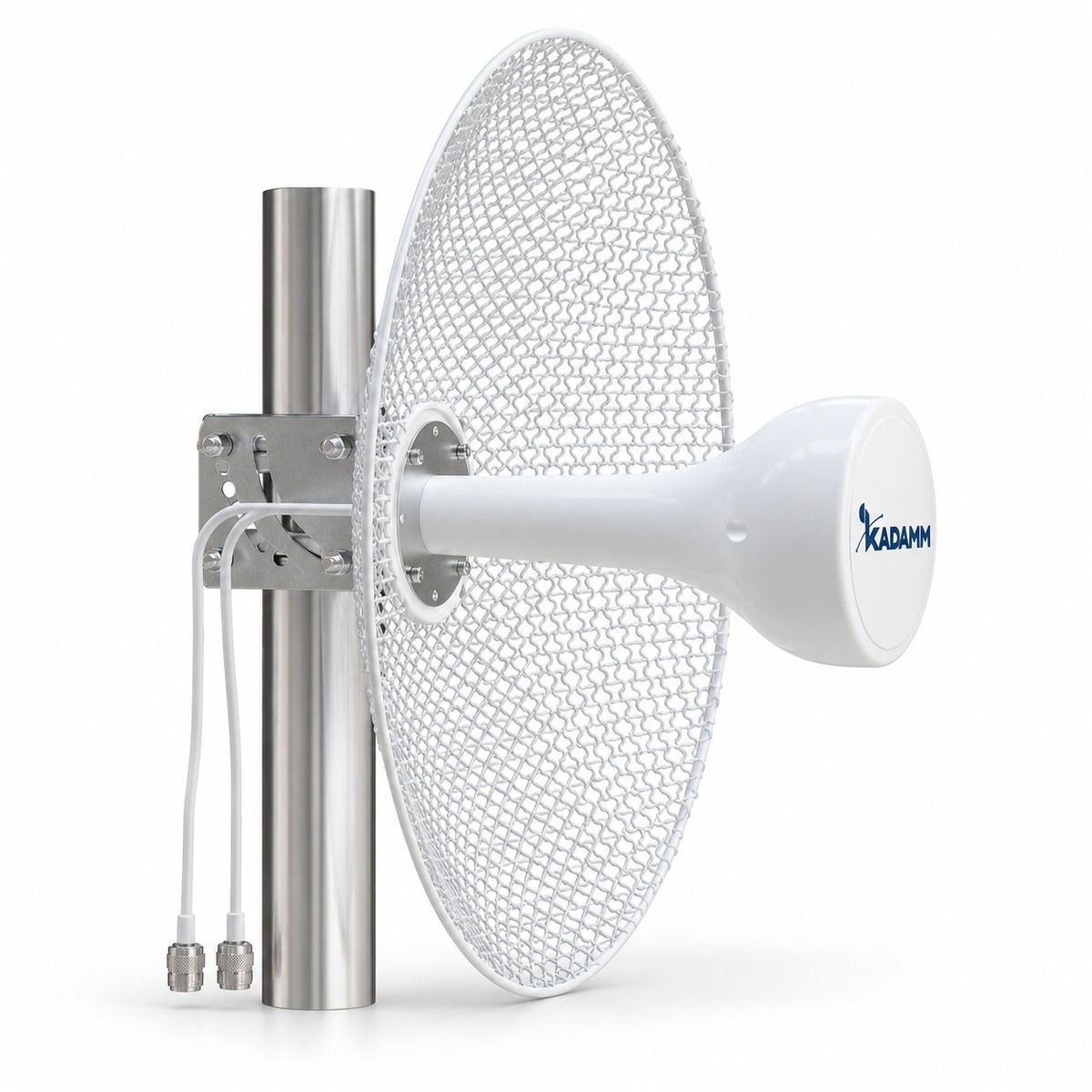

KADAMM APB-1710-4200-19M-2

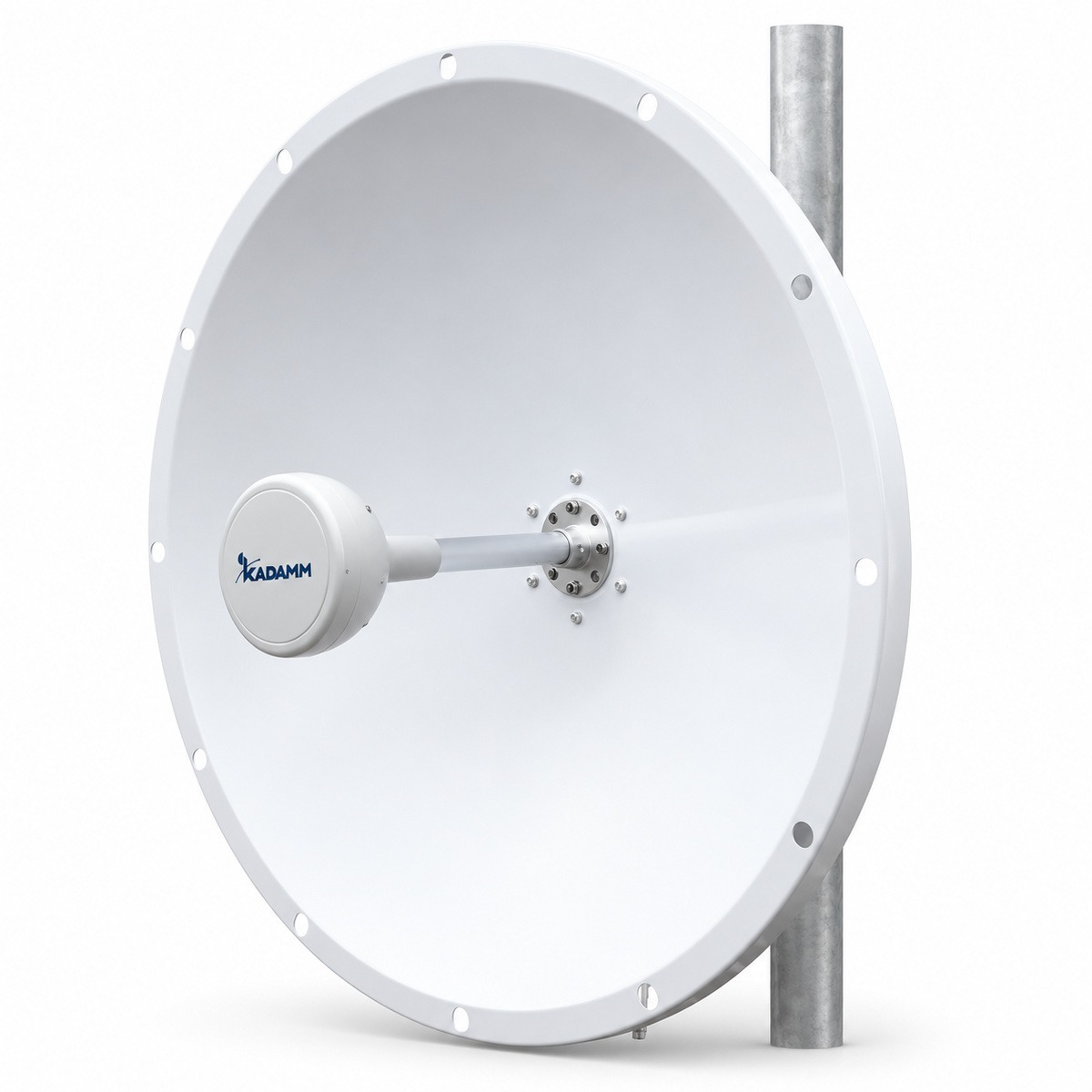

KADAMM APB-1710-4200-20-2

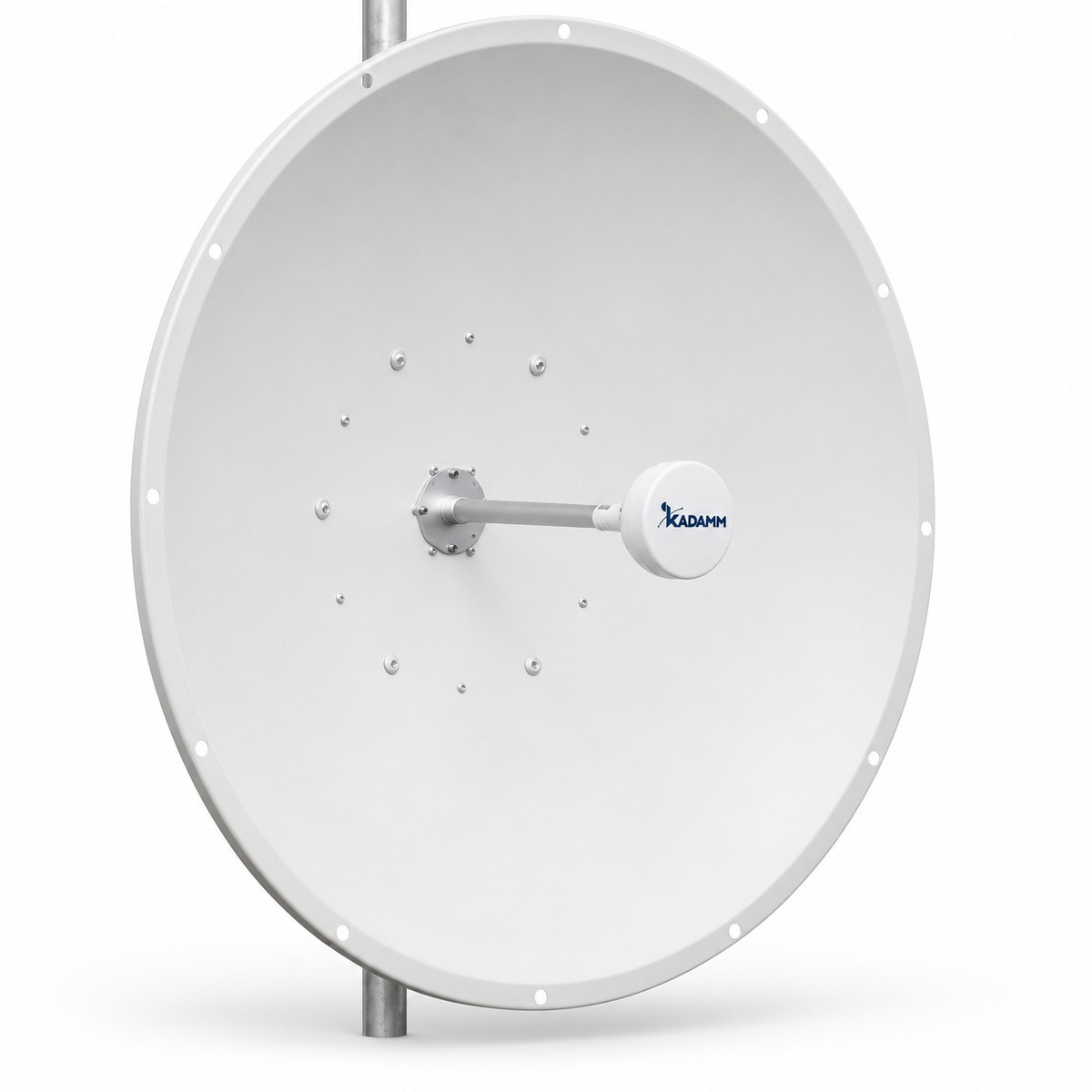

KADAMM APB-1710-4200-25M

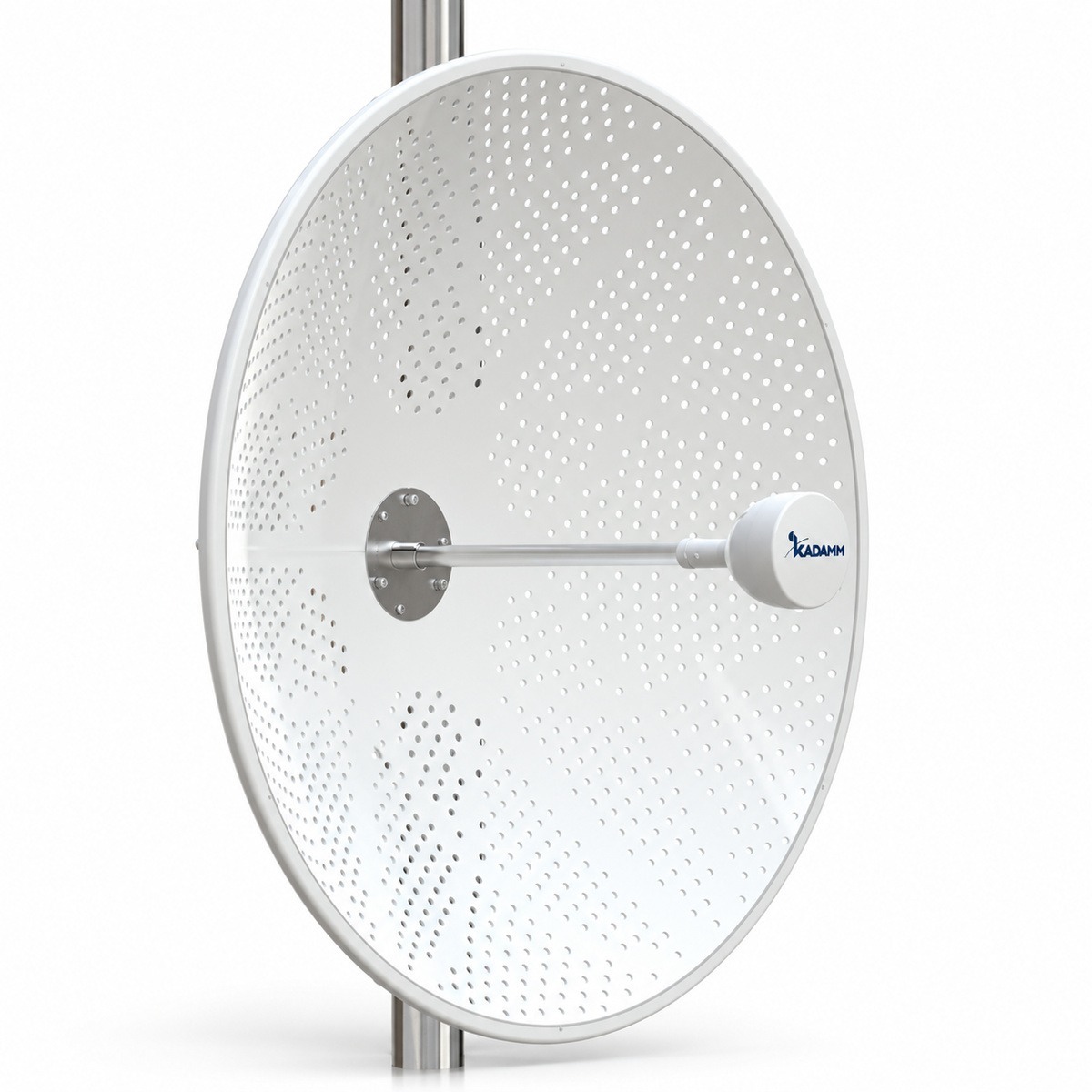

KADAMM APB-1710-4200-25M-2

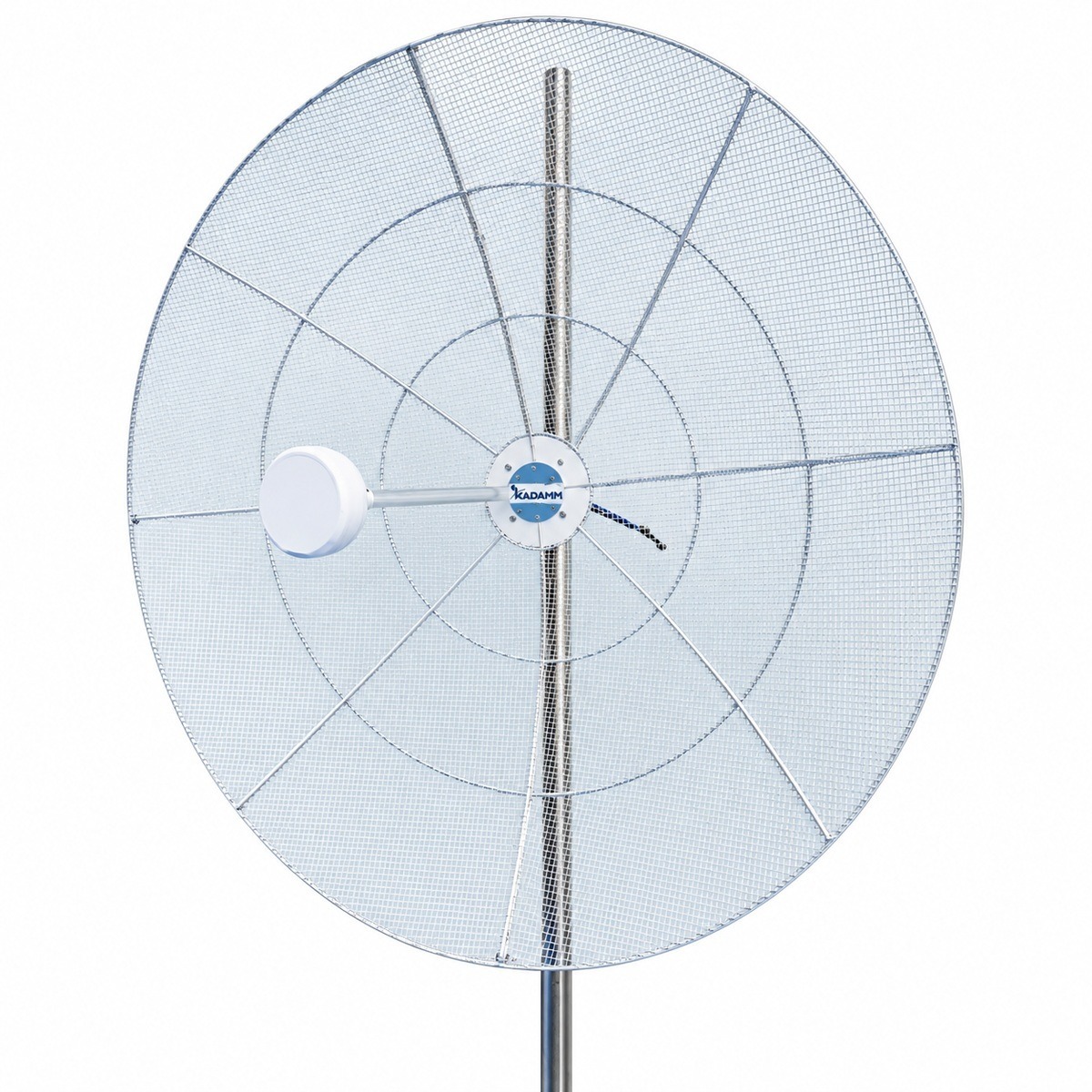

KADAMM APB-1710-4200-27M

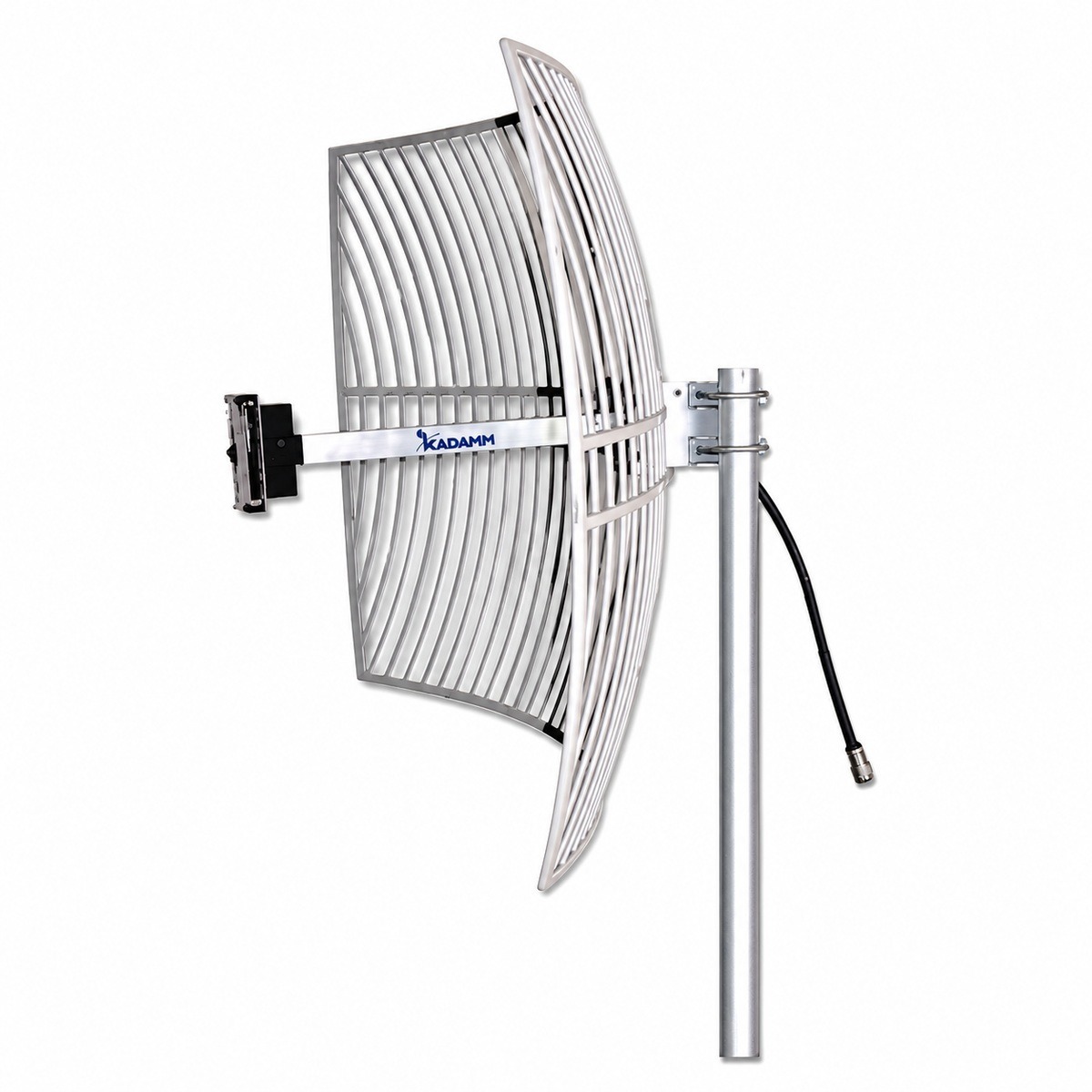

KADAMM APB-1890-1920-22
Диаграммы направленности

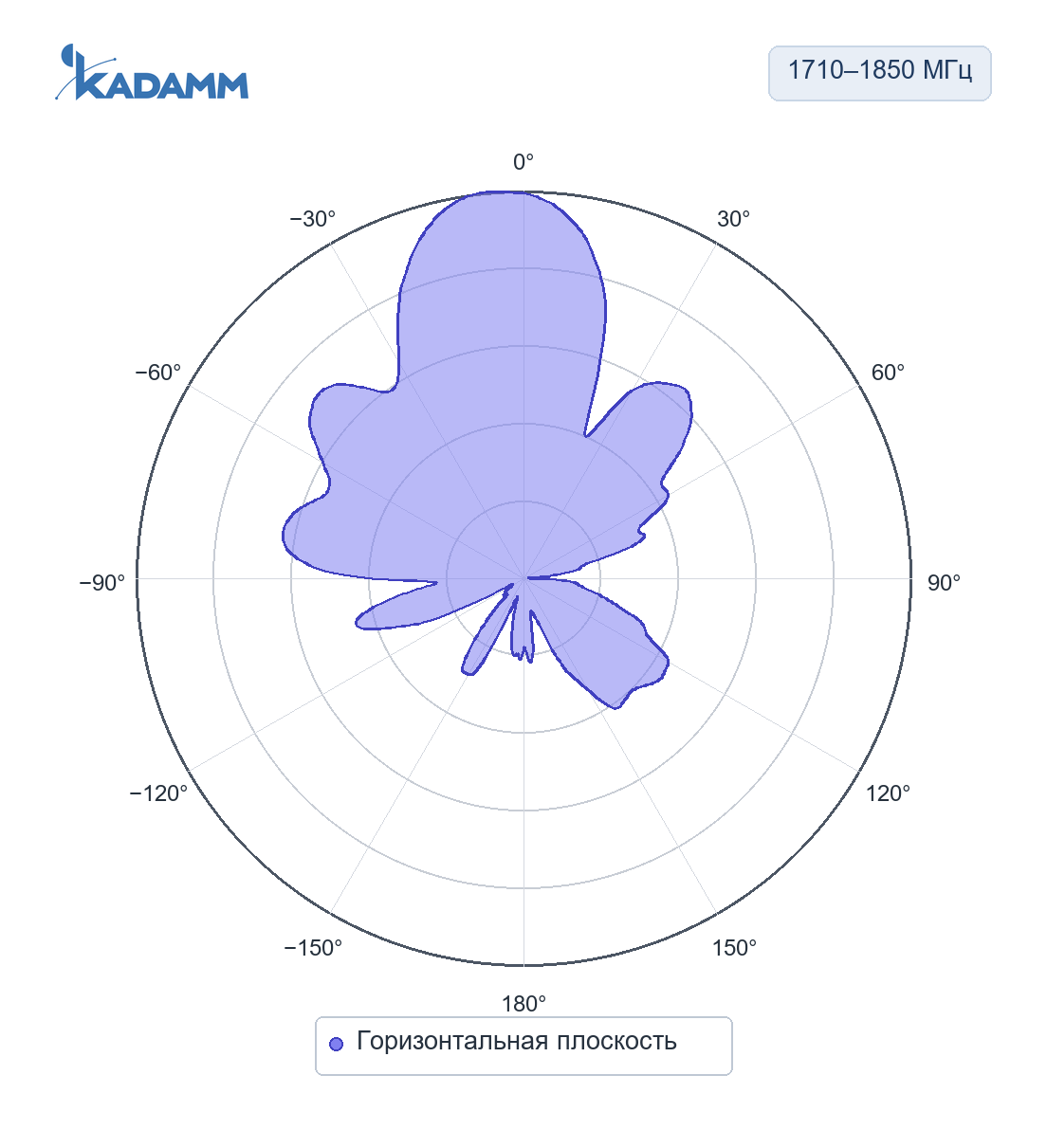

1710–1850 МГц, горизонтальная плоскость, исполнение KADAMM APB-1710-1850-17
1710–1850 МГц, вертикальная плоскость, исполнение KADAMM APB-1710-1850-17

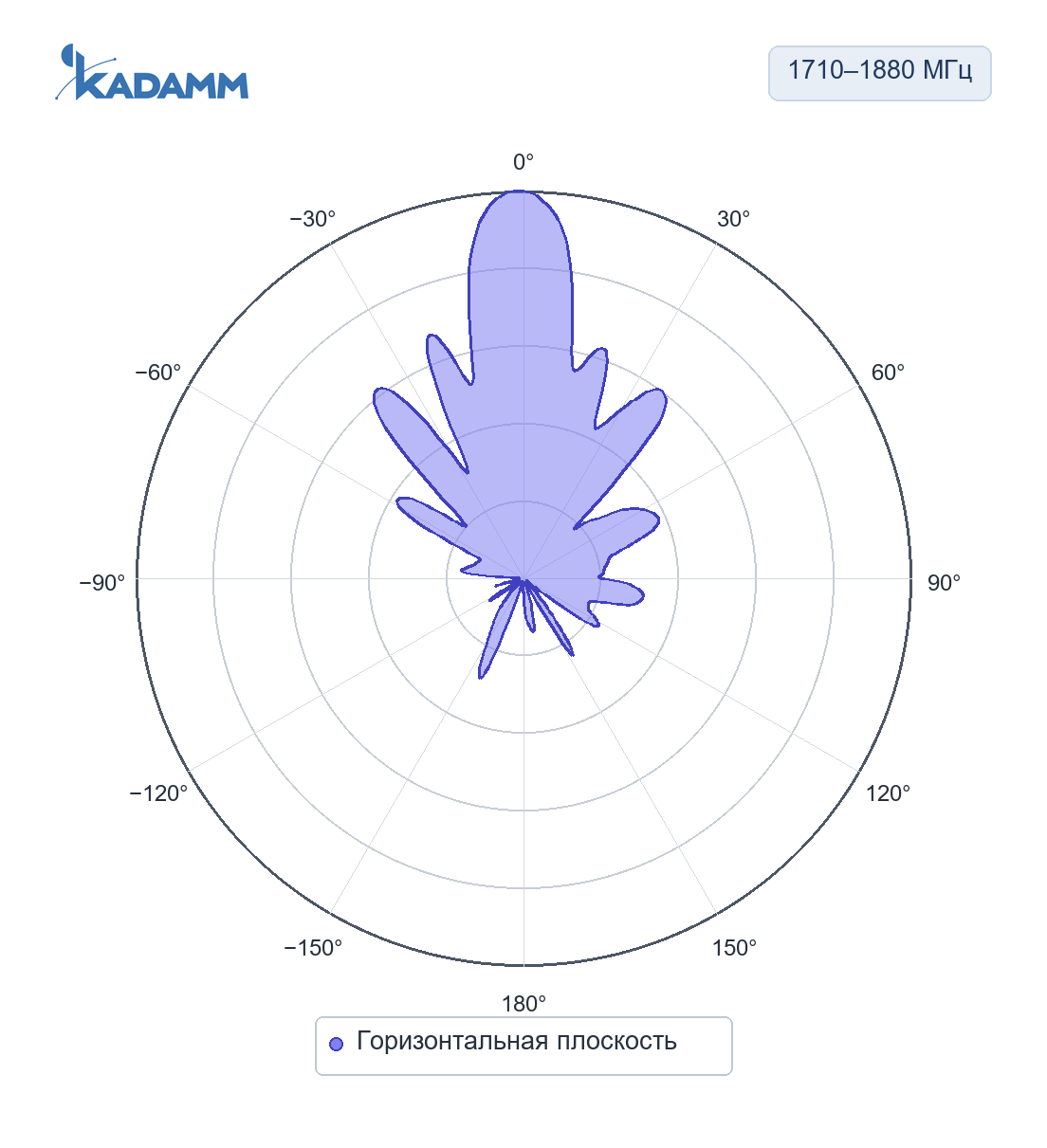

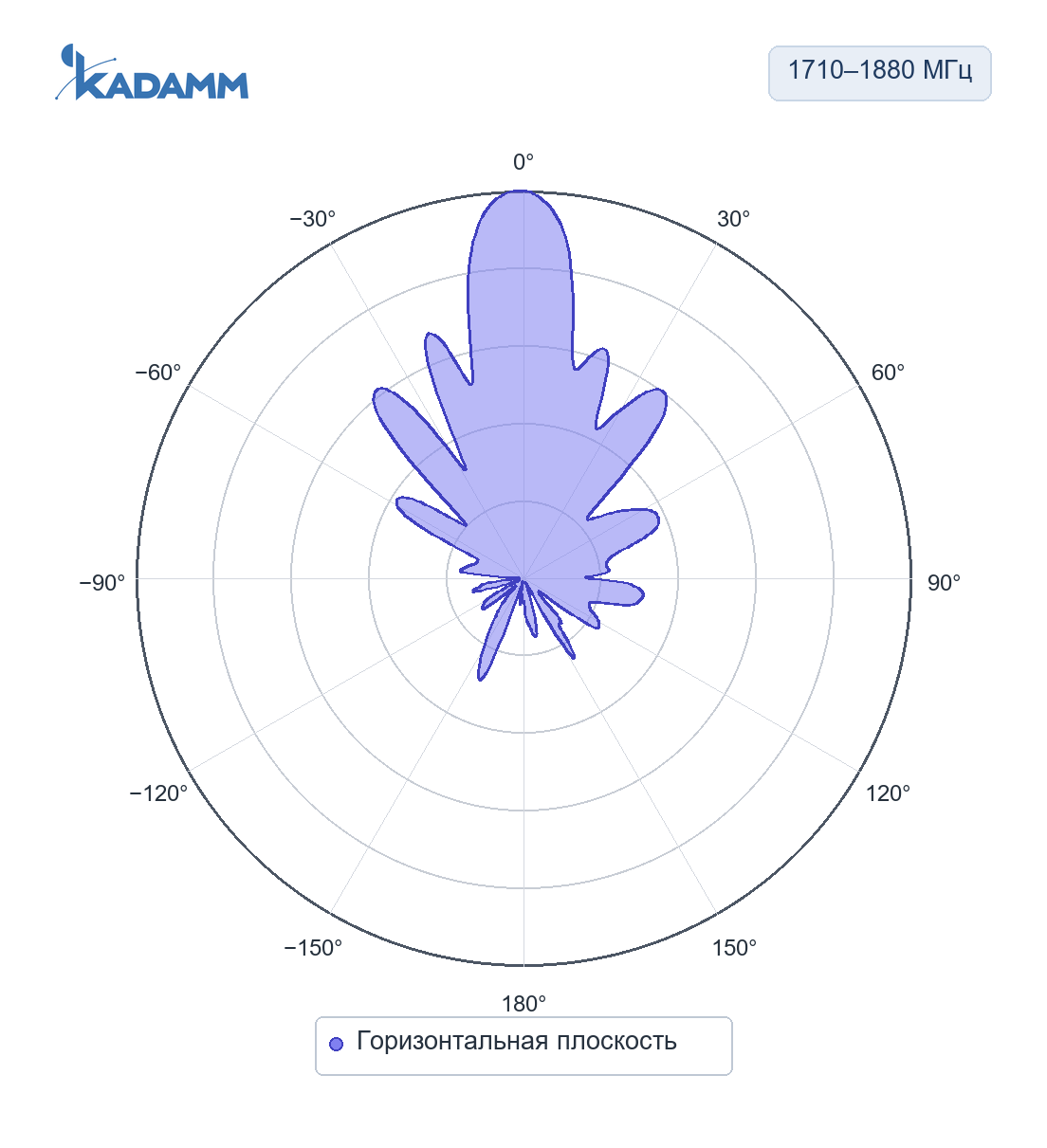

1710–1880 МГц, горизонтальная плоскость, исполнение KADAMM APB-1710-1880-20
1710–1880 МГц, вертикальная плоскость, исполнение KADAMM APB-1710-1880-20
1710–1880 МГц, горизонтальная плоскость, исполнение KADAMM APB-1710-1880-21
1710–1880 МГц, вертикальная плоскость, исполнение KADAMM APB-1710-1880-21
1710–1880 МГц, горизонтальная плоскость, исполнение KADAMM APB-1710-1880-26
1710–1880 МГц, вертикальная плоскость, исполнение KADAMM APB-1710-1880-26

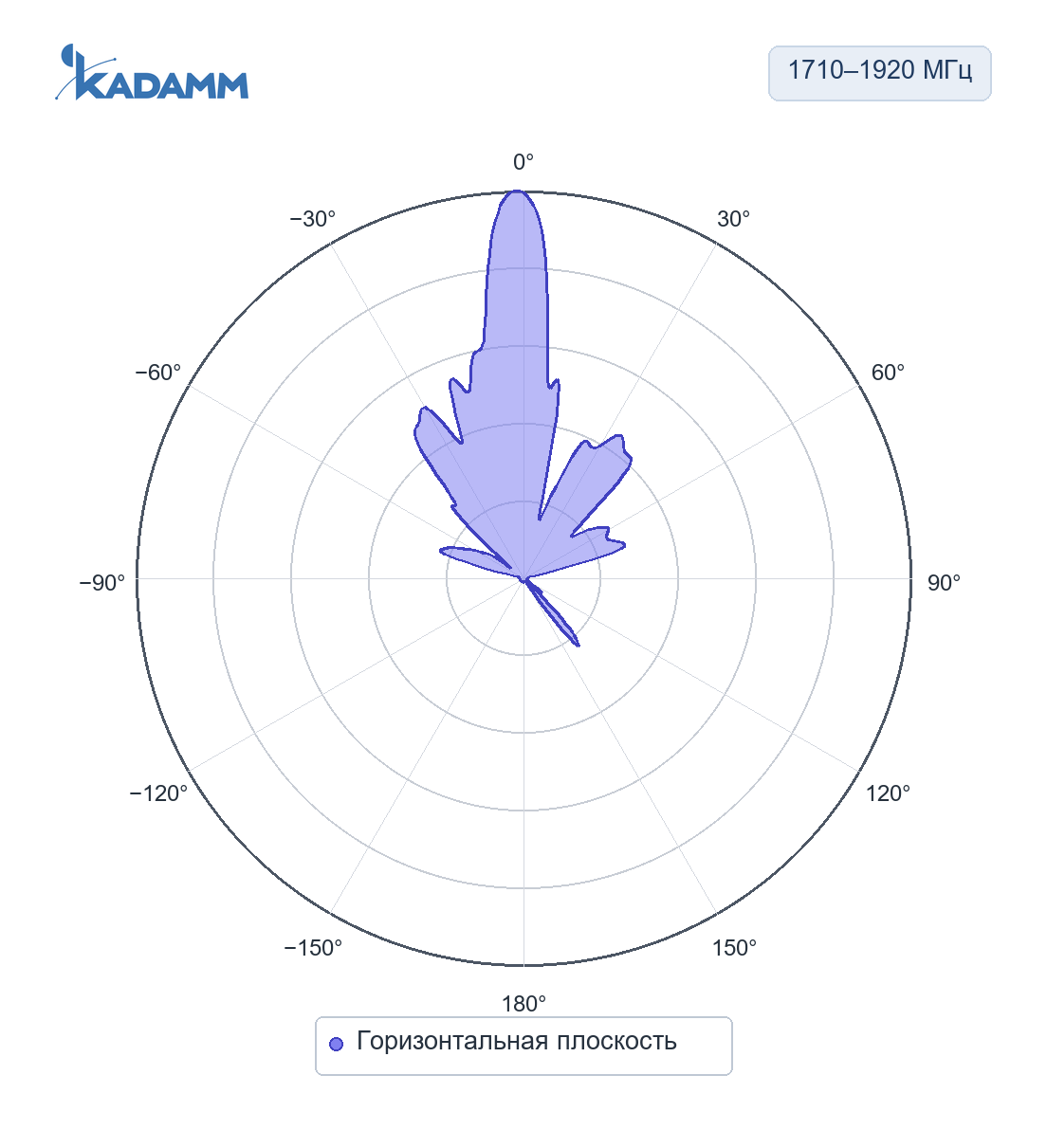

1710–1920 МГц, горизонтальная плоскость, исполнение KADAMM APB-1710-1920-24

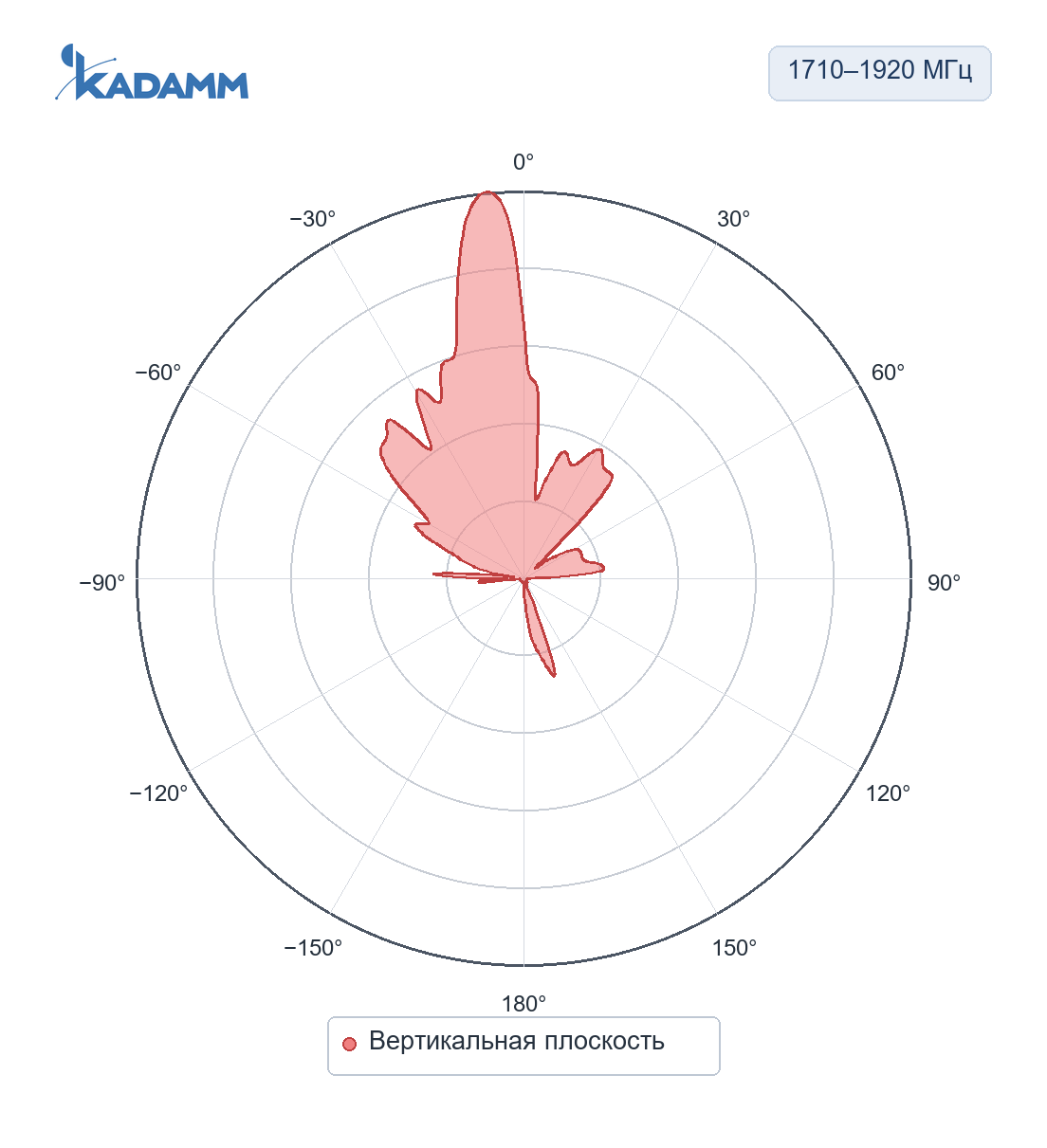

1710–1920 МГц, вертикальная плоскость, исполнение KADAMM APB-1710-1920-24

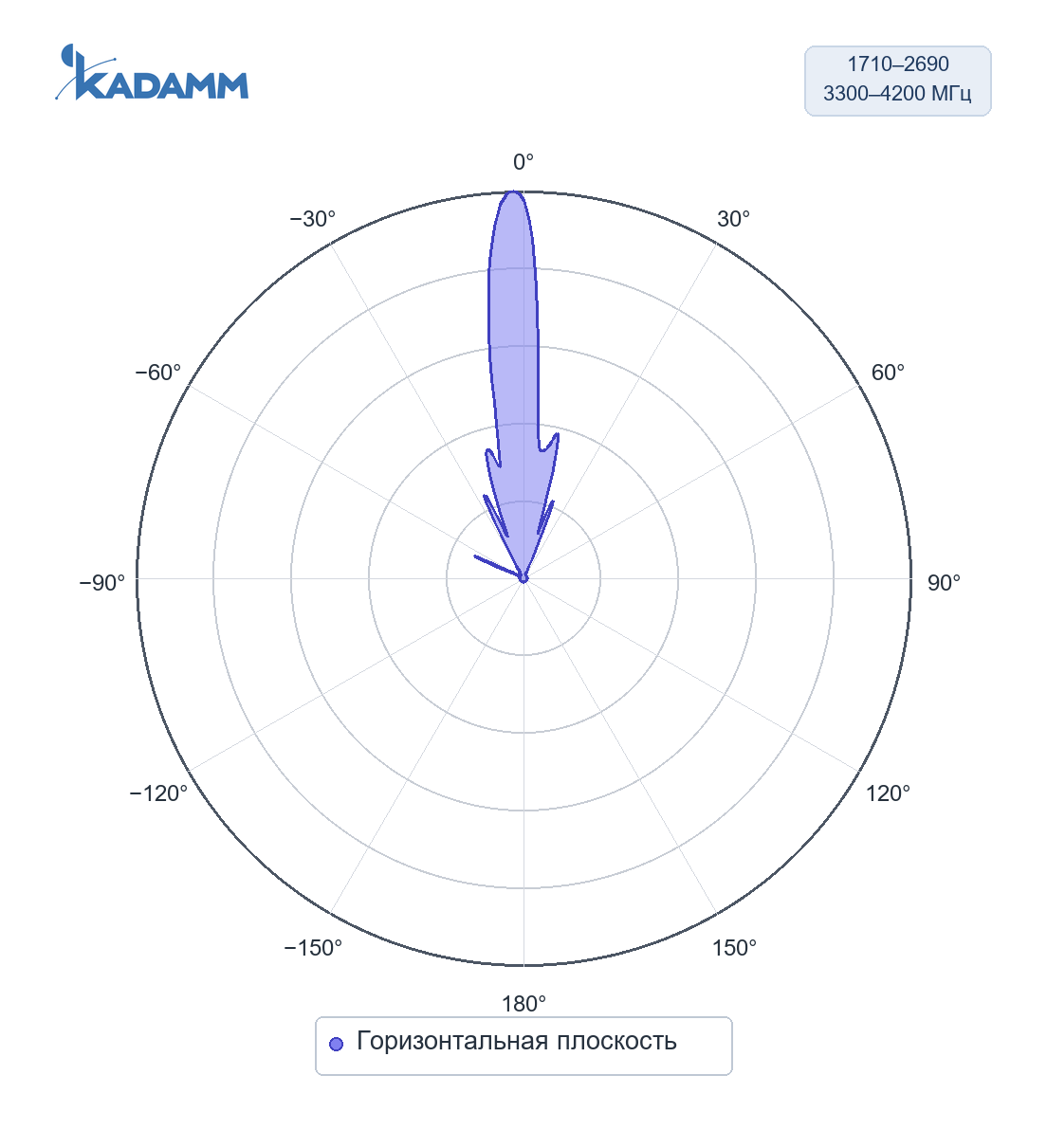

1710–2690 и 3300–4200 МГц, горизонтальная плоскость, исполнение KADAMM APB-1710-4200-27MУсиление в максимуме 11–27 дБи (по модели).

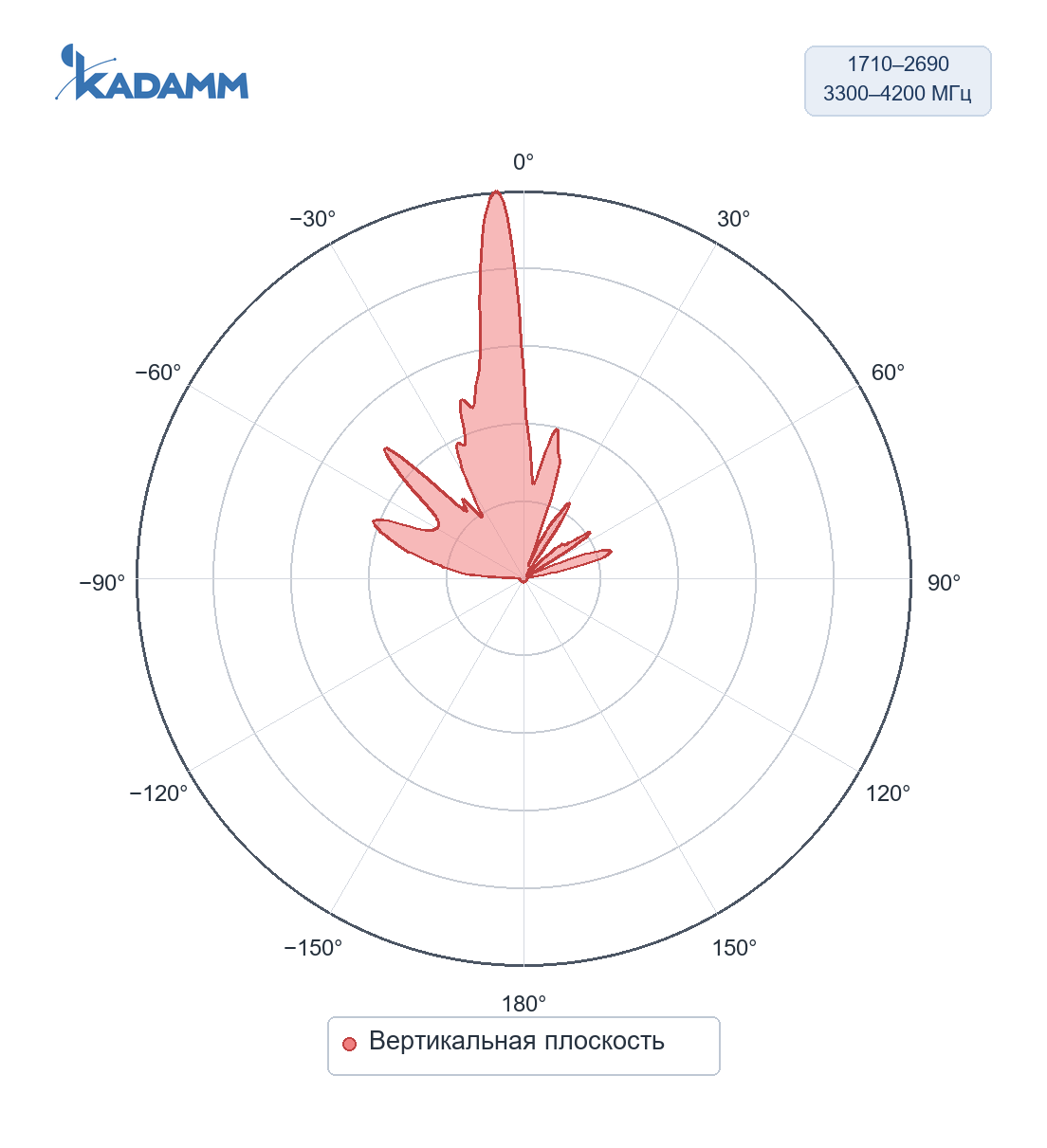

1710–2690 и 3300–4200 МГц, вертикальная плоскость, исполнение KADAMM APB-1710-4200-27MУсиление в максимуме 11–27 дБи (по модели).

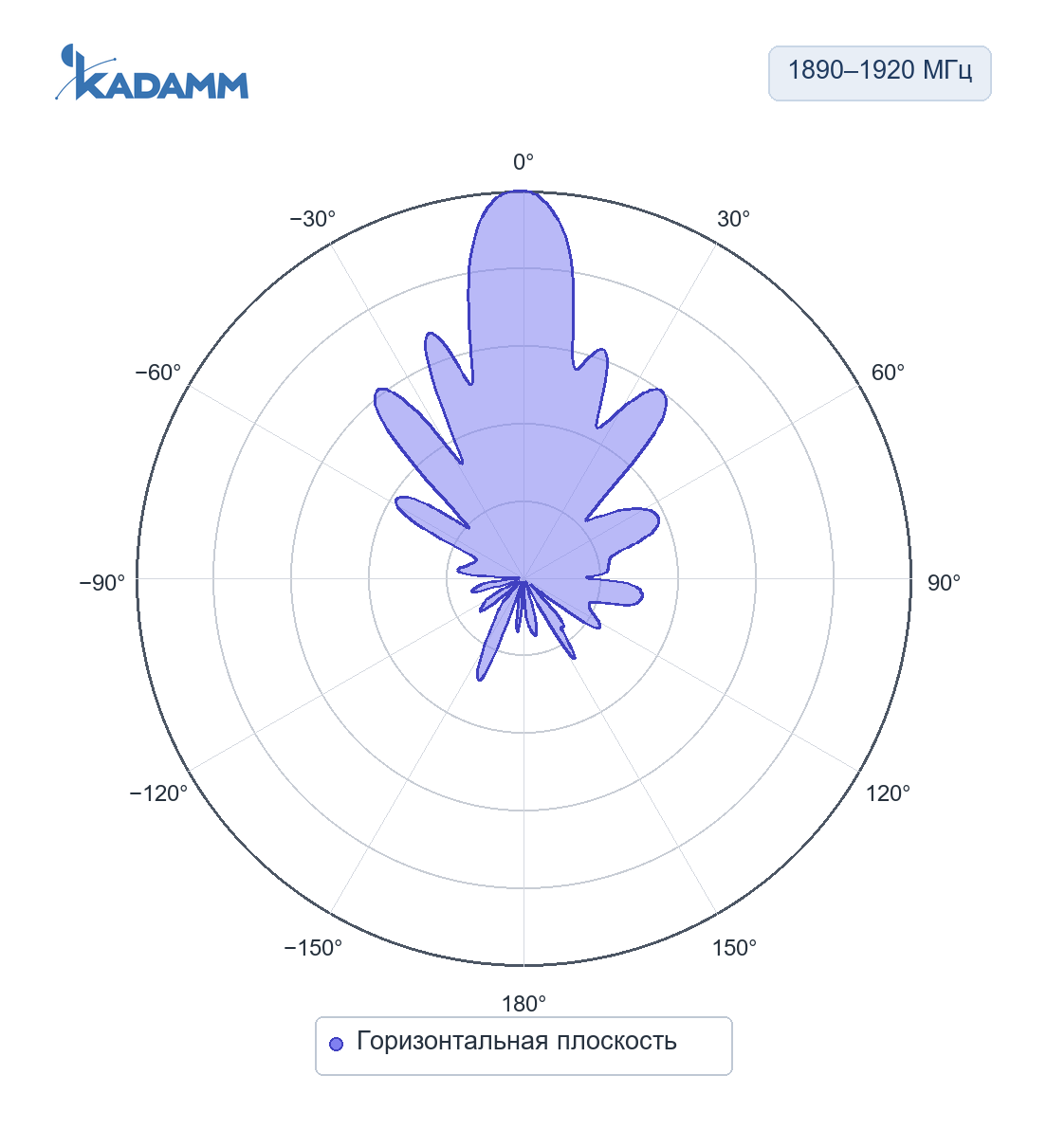

1890–1920 МГц, горизонтальная плоскость, исполнение KADAMM APB-1890-1920-22

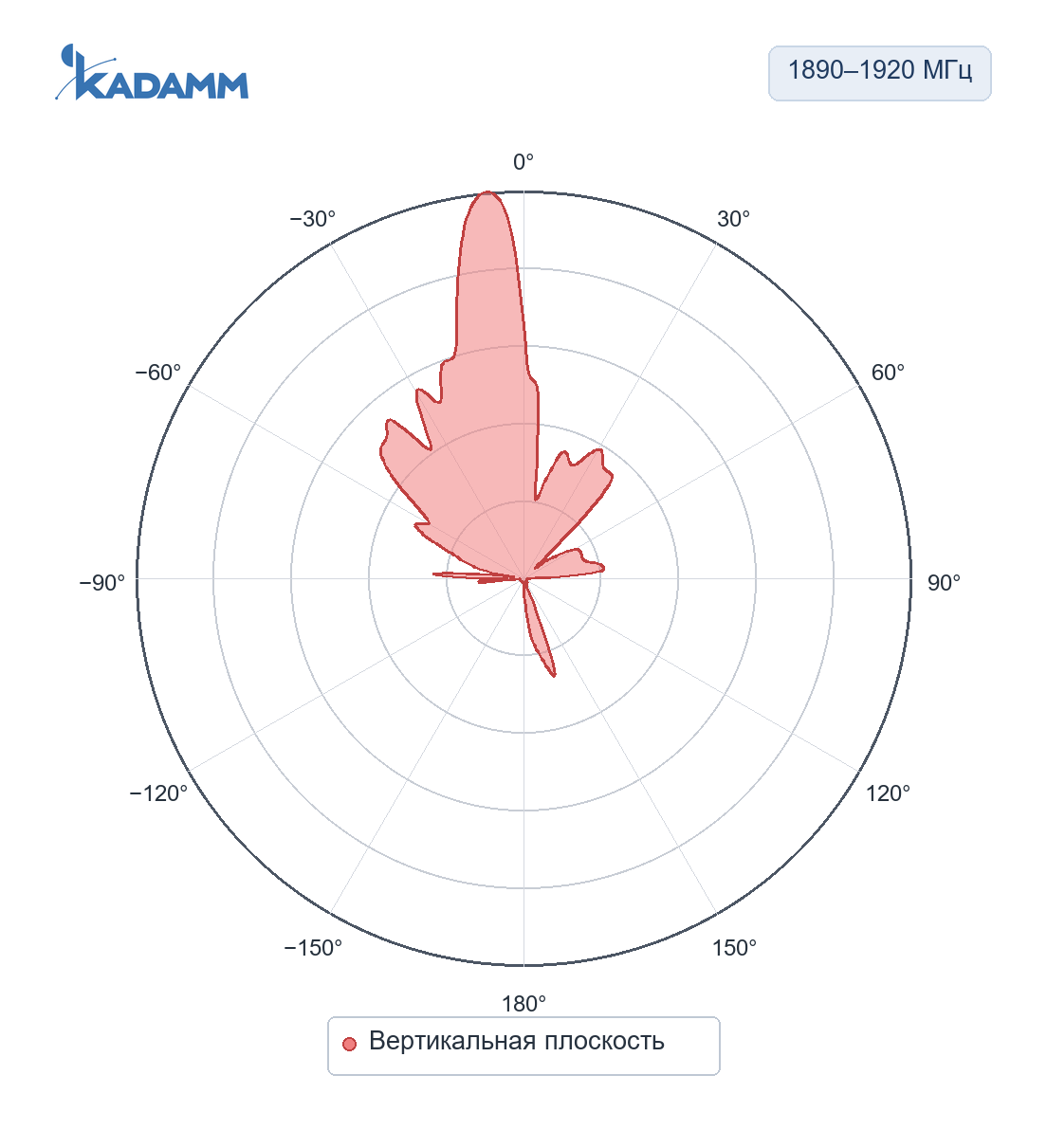

1890–1920 МГц, вертикальная плоскость, исполнение KADAMM APB-1890-1920-22
Ключевые особенности
✓
2 портаОтдельные входы APB-1710/4200.
✓
Усиление 11–27 дБиЗначение APB-1710/4200 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
✓
КСВН по модели — см. таблицуСогласование APB-1710/4200 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
✓
Мощность 100 Вт (по модели: 50 или 100 Вт)Предел на один порт APB-1710/4200.
Как читать характеристики
Усиление 11–27 дБиВо сколько раз антенна сильнее изотропного излучателя в направлении максимума: 11–27 дБи — это примерно в 13 раз по мощности; мощность при этом не добавляется — она перераспределяется в более узкий луч.
Мощность 100 Вт (по модели: 50 или 100 Вт)Предел на один порт APB-1710/4200: 100 Вт — это 50 дБм; суммарная мощность всех несущих на порту не должна его превышать.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–4200 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 11–27 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 1/2 порта |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 100 Вт (по модели: 50 или 100 Вт) |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Механический наклон (юстировка кронштейна) | ±20° (по модели) |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM APB-1710-2700-24M | 1710–2700 | 24 × 2 | 2 | вертикальная + горизонтальная (H + V) | — / 14° | 100 Вт | 2 × N (розетка) | 0,6×0,9 | 3,0 | — | ≤1,8 |
| KADAMM APB-1710-4200-20 | 1710–2690 / 3300–4200 | 20±1 / 22±1 | 2 | ±45° | Г 15±5° / 12±5°; В 15±5° / 12±5° | 50 | 2 × RP-SMA, N (вилка) или N (розетка) (по заказу) | Ø600, решётчатый рефлектор | 2 кг | — | — |
| KADAMM APB-2300-2700-21 | 2300–2700 | 21 | 1 | вертикальная | — / 16° | 100 Вт | N | 0,4×0,6 | 2,4 | — | ≤1,5 |
| KADAMM APB-2300-2700-24 | 2300–2700 | 24×2 | 1 | вертикальная + горизонтальная (H + V) | — / 15° | 100 Вт | N (розетка) (возможен другой по заказу) | 0,9 | 8 | — | ≤1,8 |
| KADAMM APB-1710-2700-11M | 1710–2700 | 11±1 | 2 | ±45° | Г 50±5°; В 50±5° | 50 | 2 × кабель RG58 длиной 15 м с разъёмом по заказу (N, SMA и др.) | Ø200, малый сплошной рефлектор | 1,5 кг | — | — |
| KADAMM APB-1710-2700-19M | 1710–2700 | 19±1 | 2 | ±45° | Г 25±5°; В 25±5° | 50 | 2 × N (розетка) | Ø400, решётчатый рефлектор | 1 кг | — | — |
| KADAMM APB-1710-2700-19M-2 | 1710–2700 | 19±1 | 2 | ±45° | Г 25±5°; В 25±5° | 50 | 2 × N (розетка) | Ø400, литой решётчатый рефлектор | 1 кг | — | — |
| KADAMM APB-1710-2700-22M | 1710–2700 | 22±1 | 2 | ±45° | Г 15±5°; В 15±5° | 50 | 2 × RP-SMA, N (вилка) или N (розетка) (по заказу) | Ø600, решётчатый рефлектор | 2 кг | — | — |
| KADAMM APB-1710-2700-22M-2 | 1710–2700 | 22±1 | 2 | ±45° | Г 15±5°; В 15±5° | 50 | 2 × RP-SMA, N (вилка) или N (розетка) (по заказу) | Ø600, литой решётчатый рефлектор | 2,5 кг | — | — |
| KADAMM APB-1710-2700-22M-3 | 1710–2700 | 22±1 | 2 | ±45° | Г 15±5°; В 15±5° | 50 | 2 × RP-SMA, N (вилка) или N (розетка) (по заказу) | Ø600, сетчатый (перфорированный) рефлектор | 5,5 кг | — | — |
| KADAMM APB-1710-2690-25M | 1710–2690 | 25±1 | 2 | ±45° | Г 10±5°; В 10±5° | 50 | 2 × RP-SMA, N (вилка) или N (розетка) (по заказу) | Ø900, сетчатый (перфорированный) рефлектор | 13 кг | — | — |
| KADAMM APB-1710-4200-12M | 1710–2690 / 3300–4200 | 11±1 / 12±1 | 2 | ±45° | Г 50±5° / 45±5°; В 50±5° / 45±5° | 50 | 2 × кабель RG58 длиной 15 м с разъёмом по заказу (N, SMA и др.) | Ø200, малый сплошной рефлектор | 1,5 кг | — | — |
| KADAMM APB-1710-4200-19M | 1710–2690 / 3300–4200 | 17±1 / 19±1 | 2 | ±45° | Г 25±5° / 15±5°; В 25±5° / 15±5° | 50 | 2 × N (розетка) или SMA (по заказу) | Ø400, сплошной рефлектор | 1,5 кг | — | — |
| KADAMM APB-1710-4200-19M-2 | 1710–2690 / 3300–4200 | 17±1 / 19±1 | 2 | ±45° | Г 25±5° / 15±5°; В 25±5° / 15±5° | 50 | 2 × N (розетка) | Ø400, решётчатый рефлектор | 1 кг | — | — |
| KADAMM APB-1710-4200-20-2 | 1710–2690 / 3300–4200 | 20±1 / 22±1 | 2 | ±45° | Г 15±5° / 12±5°; В 15±5° / 12±5° | 50 | 2 × RP-SMA, N (вилка) или N (розетка) (по заказу) | Ø600, сплошной рефлектор | 5,5 кг | — | — |
| KADAMM APB-1710-4200-25M | 1710–2690 / 3300–4200 | 23±1 / 25±1 | 2 | ±45° | Г 10±5° / 7±3°; В 10±5° / 7±3° | 50 | 2 × RP-SMA, N (вилка) или N (розетка) (по заказу) | Ø900, сплошной рефлектор | 13 кг | — | — |
| KADAMM APB-1710-4200-25M-2 | 1710–2690 / 3300–4200 | 23±1 / 25±1 | 2 | ±45° | Г 10±5° / 7±5°; В 10±5° / 7±5° | 50 | 2 × RP-SMA, N (вилка) или N (розетка) (по заказу), на выводах 0,3 м | Ø900, сплошной разборный рефлектор из 6 сегментов | 10 кг | — | — |
| KADAMM APB-1710-1850-17 | 1710–1850 | 17 | 1 | вертикальная | Г 25°; В 16° | 100 Вт | розетка N | 400 × 600 | уточняйте у менеджера | −40…+60 °C | ≤1,5 |
| KADAMM APB-1710-1880-20 | 1710–1880 | 20 | 1 | вертикальная | Г 13°; В 12° | 100 Вт | розетка N | Ø800 | уточняйте у менеджера | −40…+60 °C | ≤1,5 |
| KADAMM APB-1710-1880-21 | 1710–1880 | 21 | 1 | вертикальная | Г 14°; В 10° | 100 Вт | розетка N | 600 × 900 | уточняйте у менеджера | −40…+60 °C | ≤1,5 |
| KADAMM APB-1710-1880-26 | 1710–1880 | 26 | 1 | вертикальная | Г 7°; В 6° | 200 Вт | розетка N | Ø1500 | уточняйте у менеджера | −40…+60 °C | ≤1,5 |
| KADAMM APB-1710-1920-24 | 1710–1920 | 24 | 1 | вертикальная | Г 9°; В 9° | 200 Вт | розетка N | Ø1200 | уточняйте у менеджера | −40…+60 °C | ≤1,5 |
| KADAMM APB-1710-4200-27M | 1710–2690 / 3300–4200 | 27±1 | 2 | ±45° | Г 6° ±2°; В 5° ±2° | 100 Вт | 2 × розетка N, кабельный вывод SFF-50-3 25 см | Ø1200 | уточняйте у менеджера | −40…+60 °C | ≤2,0 |
| KADAMM APB-1890-1920-22 | 1890–1920 | 22 | 1 | вертикальная | Г 14°; В 10° | 100 Вт | розетка N | 600 × 900 | уточняйте у менеджера | −40…+60 °C | ≤1,5 |
Поддерживаемые диапазоны 3GPP
B3 / n3B1 / n1B40 / n40B7 / n7B38 / n38B41 / n41B42 / n78B43 / n78n78
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание APB-1710/4200.
- IEC 60529 — документ, на который ссылается техническое описание APB-1710/4200.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APB-1710/4200 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 11 = 51 дБм, то есть около 126 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2955 МГц (середина полосы 1710–4200 МГц): L = 32,45 + 20·lg 2955 + 20·lg 1 = 101,9 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 51 − 101,9 = −50,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Применение — радиорелейные линии «точка — точка» и «точка — многоточка», спутниковые станции и магистральные каналы связи, в зависимости от исполнения.
Сети и службы в полосах APB-1710/4200:
GSM и LTE 1800UMTS и LTE 2100LTE 2300 (TDD)Wi-Fi 2,4 ГГцLTE 26005G NR 3,5 ГГц
Перед заказом KADAMM APB-1710/4200 сверьте с проектом:
- Частоты оборудования — внутри 1710–4200 МГц
- Мощность на порт — не выше 100 Вт (по модели: 50 или 100 Вт)
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
ЧастотыВсе рабочие частоты оборудования — передачи и приёма — должны лежать внутри 1710–4200 МГц (по модели — см. таблицу).
Разъём и кабельРазъём антенны — по модели — см. таблицу; ответная часть и кабель — того же типа, без лишних переходников. Длину снижения считайте вместе с потерями на рабочей частоте.
Монтаж и подключение
- Наклон APB-1710/4200: механический ±20° (по модели) — кронштейном.
- Разъёмы — по модели — см. таблицу.
- Разъёмы APB-1710/4200 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление APB-1710/4200 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
В комплекте:
- Антенна КАДАММ APB-1710/4200 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание APB-1710/4200 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APB-1710/4200 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APB-1710/4200 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APB-1710/4200 | KADAMM APB-698/6000 | KADAMM APB-3300/3800 | KADAMM APB-4900/7125 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1710–4200 МГц | 600–6000 МГц | 3300–3800 МГц | 4900–7125 МГц |
| Усиление | 11–27 дБи | 9–30 дБи | 19–30 дБи | 23–36,5 дБи |
| Поляризация | по модели | по модели | по модели | по модели |
| Порты | 2 | 2 | 2 | 2 |
| Масса | по модели — см. таблицу | по модели — см. таблицу | по модели — см. таблицу | по модели — см. таблицу |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Когда выбирают APB-1710/4200: Применение — радиорелейные линии «точка — точка» и «точка — многоточка», спутниковые станции и магистральные каналы связи, в зависимости от исполнения.
