KADAMM · Параболическая антенна

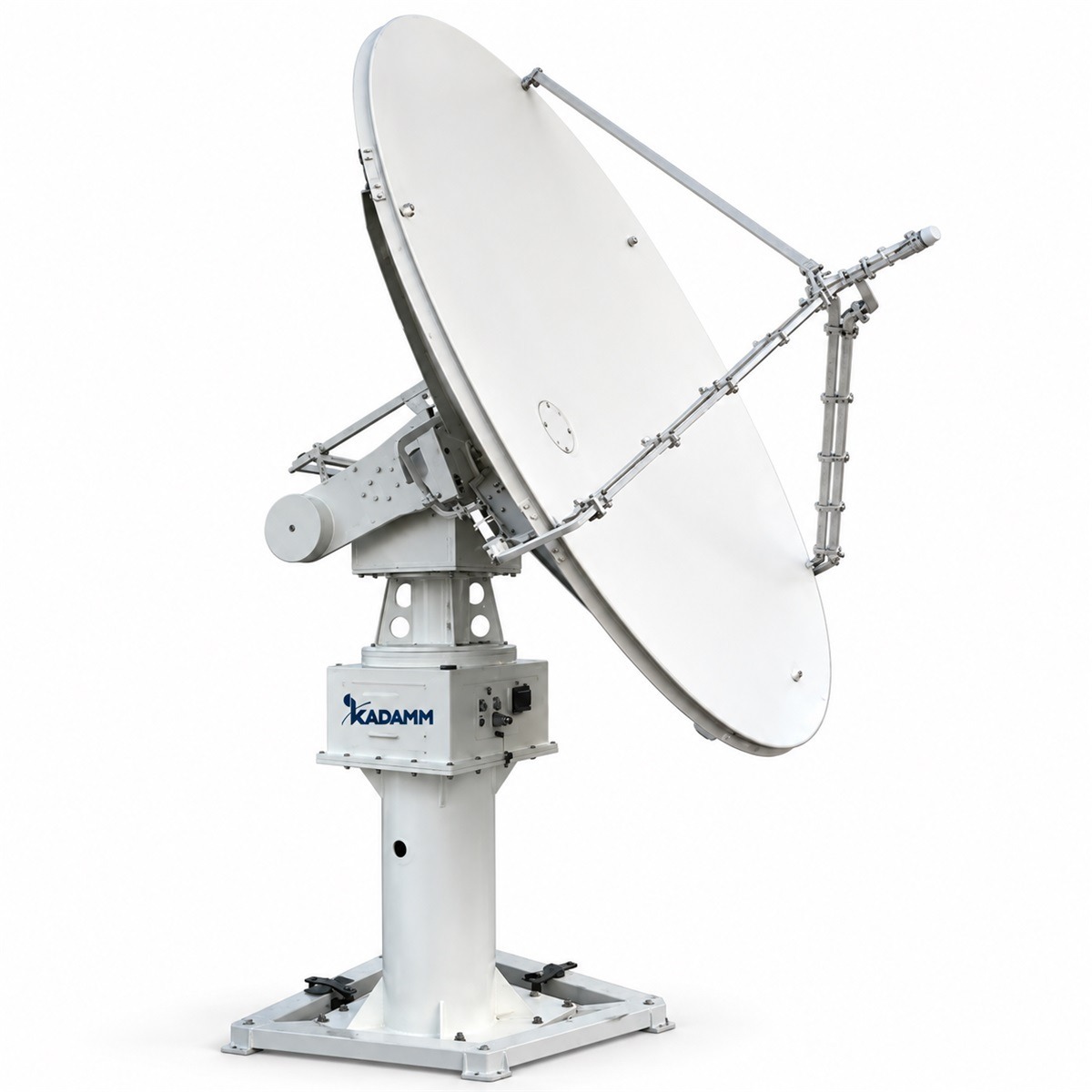

KADAMM AST — антенны слежения за космическими аппаратами и БПЛА 1,0–7,3 м, L, S, C, X, Ku, Ka
Параболическая антенна: L, S, C, X, Ku, Ka, усиление 45 дБи / X 47,63 дБи; S 35,38 дБи.
L, S, C, X, Ku, KaУсиление 45 дБи / X 47,63 дБи; S 35,38 дБи
▤
Подберём AST под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →1,0–7,3 м
Апертура
1500–31000 МГц
Диапазоны
45–57,6 дБи
Усиление X и Ku
менее 0,07° СКО
Точность наведения (3,7 м)
X/Y
Опорно-поворотное устройство
≤1,5
КСВН (большинство исполнений)
Что представляет собой антенна
KADAMM AST — параболическая антенна диапазонов L, S, C, X, Ku, Ka. Зеркальная антенна земной станции работает со спутником на геостационарной или другой орбите: облучатель с портами приёма и передачи стоит в фокусе отражателя, а опорно-поворотное устройство наводит луч на спутник. Качество линии задают усиление антенны на передачу и добротность станции на приём — отношение усиления к шумовой температуре (G/T).
Антенна слежения непрерывно поворачивается за движущимся спутником: опорно-поворотное устройство работает по целеуказанию или по уровню сигнала. Её применяют для низкоорбитальных и высокоэллиптических спутников и для приёма телеметрии.
Усиление — 45 дБи / X 47,63 дБи; S 35,38 дБи, ширина луча 0,9–1,0° / 0,6° / 2,4°. Чем больше отражатель, тем выше усиление и уже луч: антенну приходится точнее наводить и жёстче закреплять, иначе ветер уводит луч со спутника.
Развязка передачи и приёма — 80 дБ / 80 дБ: мощный сигнал собственного передатчика не должен перегружать приёмник станции.
Электрические параметры тракта: КСВН не более 1,5. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 1500 кг (2,4 м); менее 1700 кг (3,7 м).
Параболическая антенна: L, S, C, X, Ku, Ka, усиление 45 дБи / X 47,63 дБи; S 35,38 дБи.
Чем отличается от похожих моделей KADAMM
KADAMM ASD
- Полосы 1500–1800, 2025–2400, 3400–6725, 7250–9700, 10700–14500, 17700–21200, 25500–27000 и 27500–31000 МГц, у ASD — 3400–6730, 7250–8400, 10700–14500, 17700–21200 и 29000–31000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
KADAMM ASV
- Полосы 1500–1800, 2025–2400, 3400–6725, 7250–9700, 10700–14500, 17700–21200, 25500–27000 и 27500–31000 МГц, у ASV — 7250–8400, 10700–14500, 17700–21200 и 27000–31000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
KADAMM ASF
- Полосы 1500–1800, 2025–2400, 3400–6725, 7250–9700, 10700–14500, 17700–21200, 25500–27000 и 27500–31000 МГц, у ASF — 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц
- Усиление 45–57,6 дБи, у ASF — −15–−8 ГГц (больше на 53 дБ)
Запас по дальности больше у KADAMM AST; KADAMM ASF легче и проще в монтаже.
Конструкция и материалы
Корпус и радомМасса 1500 кг (2,4 м); менее 1700 кг (3,7 м); радом — алюминий со сталью или алюминий.
ИзлучателиПоляризация вертикальная / горизонтальная / левая / правая круговая.
Условия работыТемпература −40…+60 °C; AST-10-L и AST-15-C — −25…+60 °C.
Фото исполнений

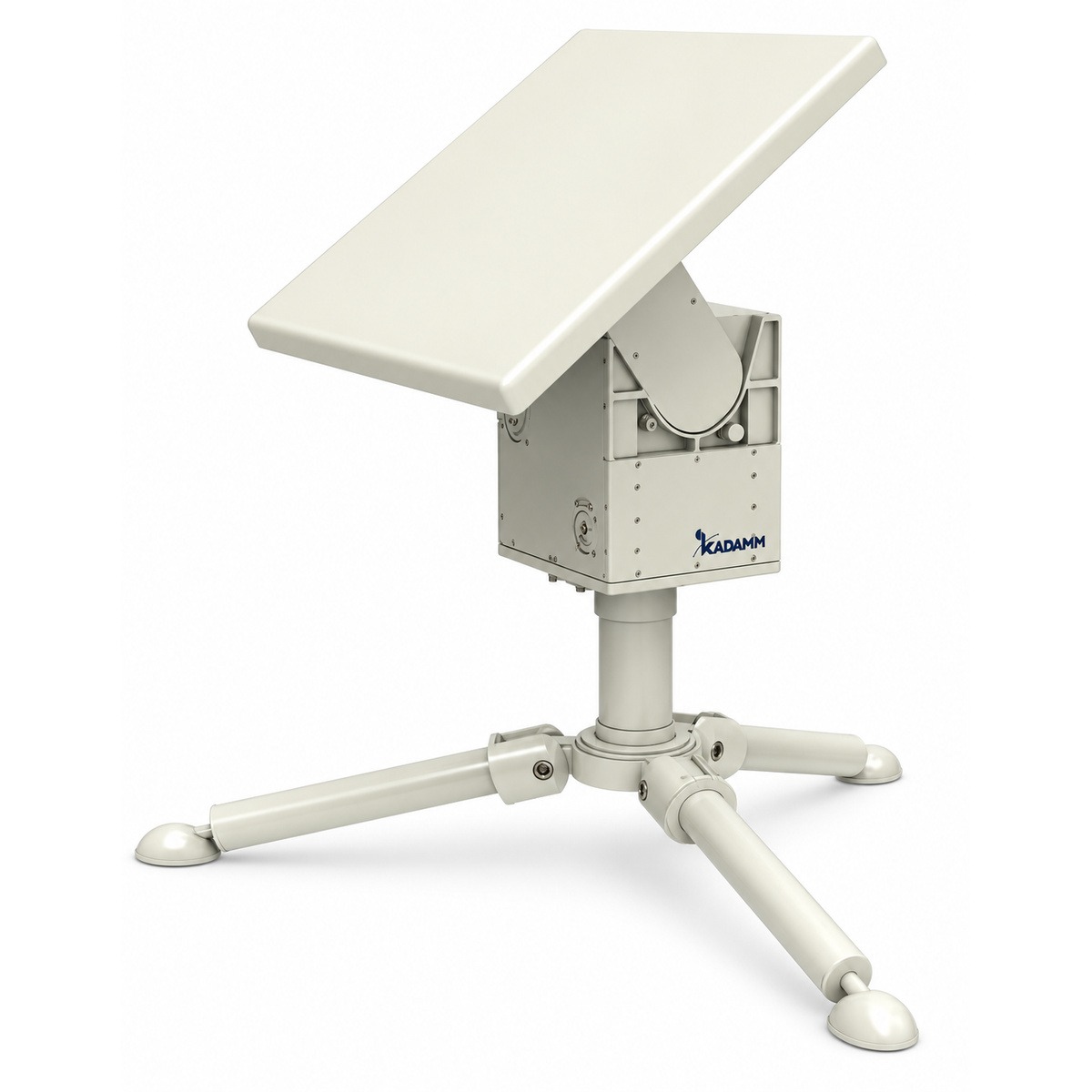

KADAMM AST-06-S

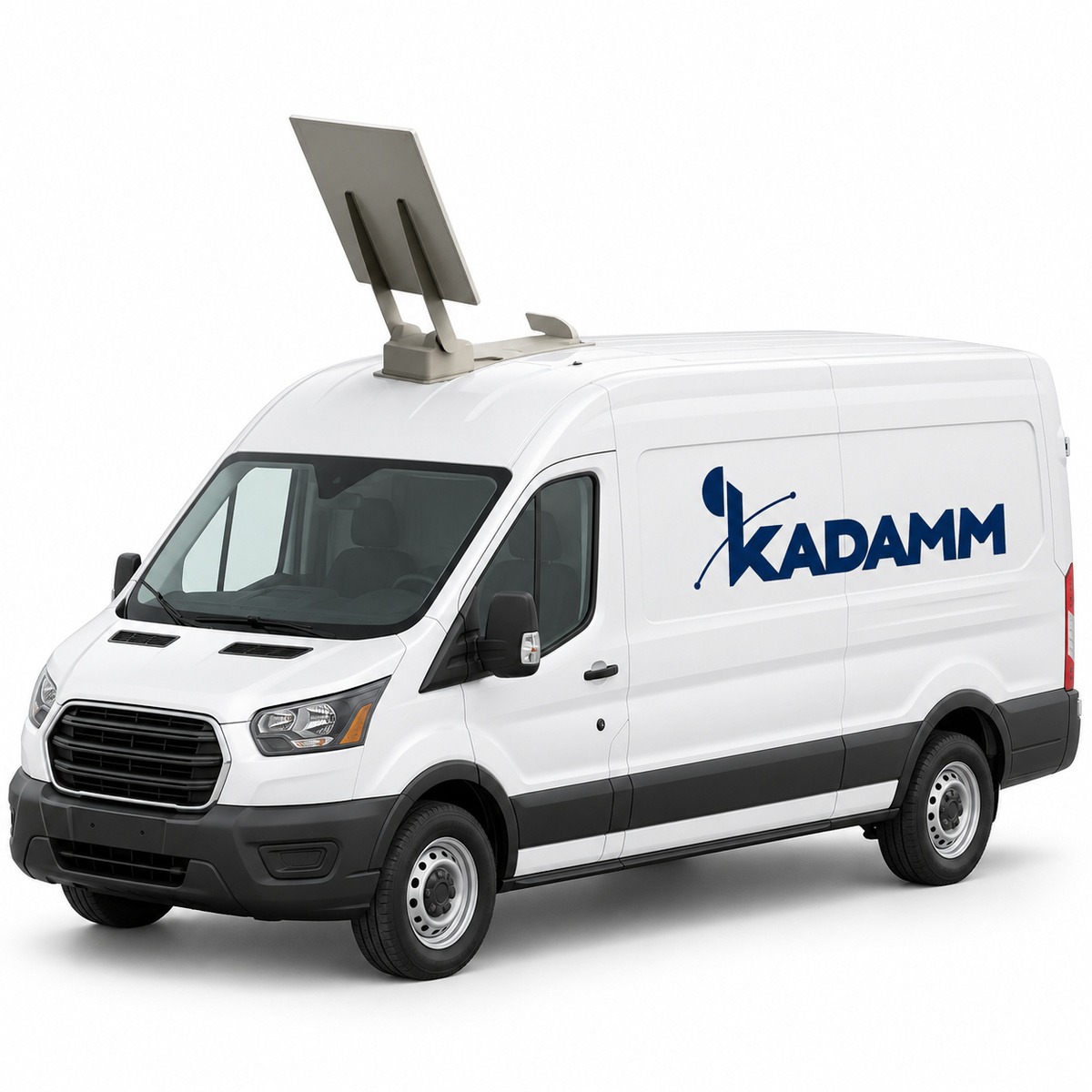

KADAMM AST-10-L

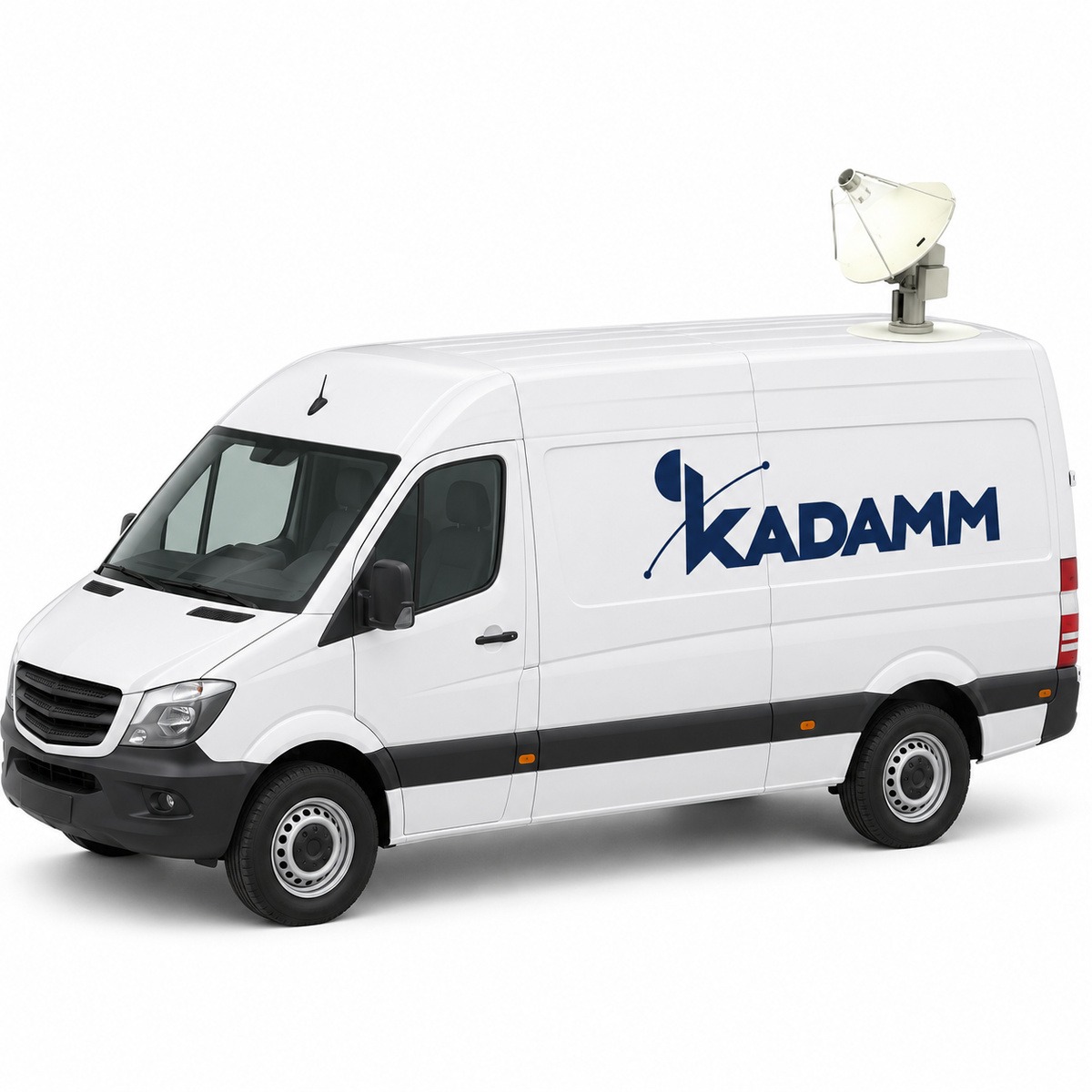

KADAMM AST-12-S

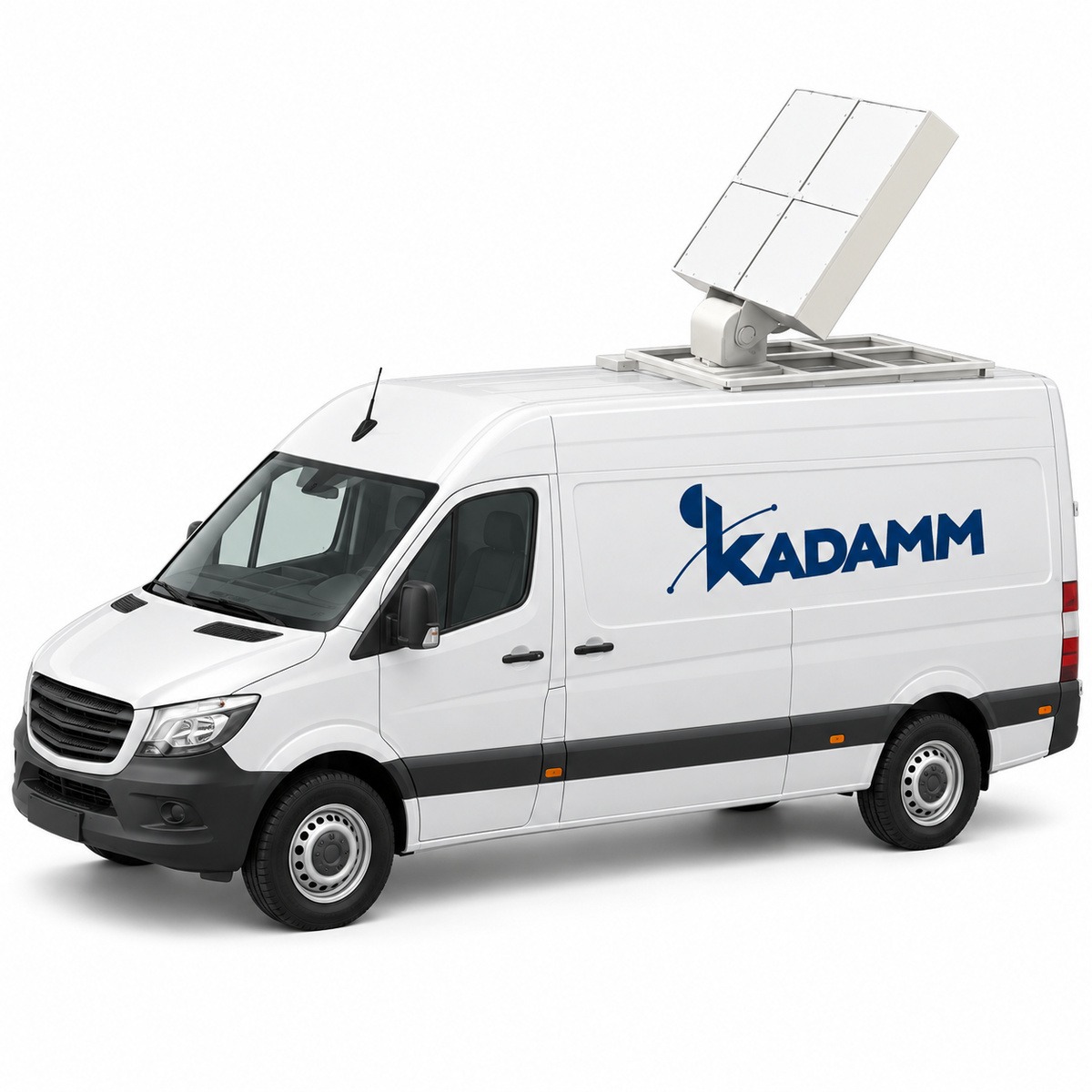

KADAMM AST-15-C

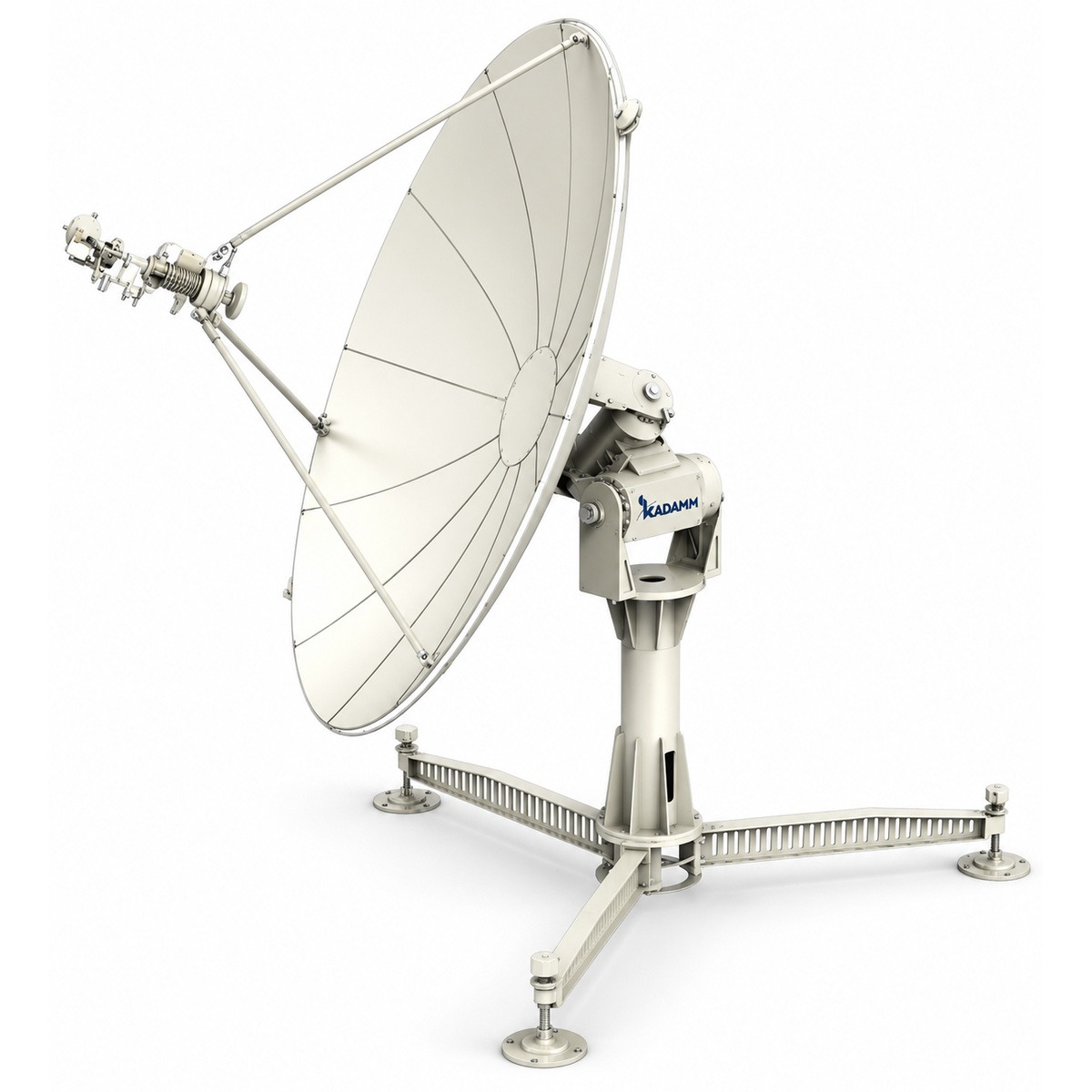

KADAMM AST-18-KA

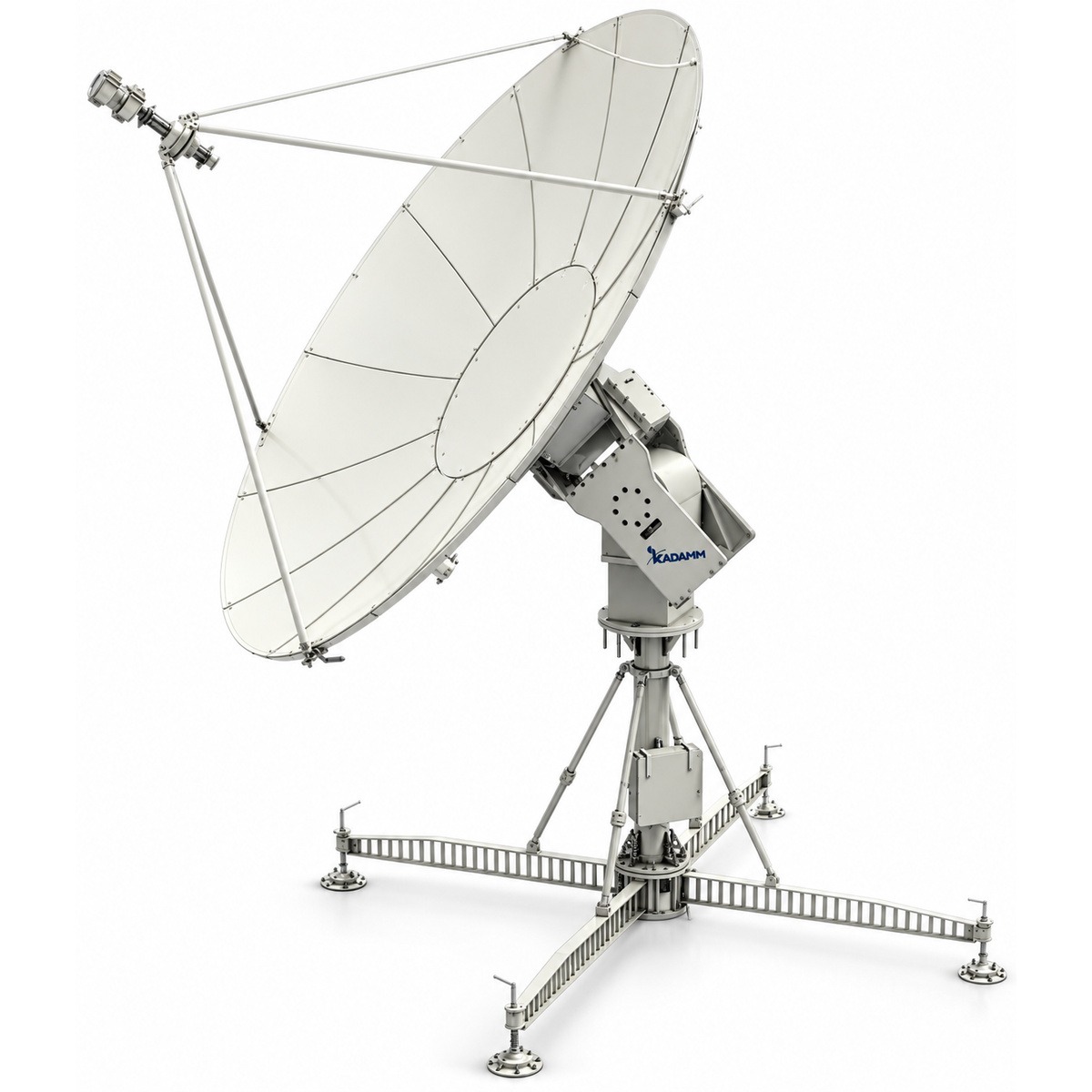

KADAMM AST-24-S
Ключевые особенности
✓
Полоса 1500–1800, 2025–2400, 3400–6725, 7250–9700, 10700–14500, 17700–21200, 25500–27000 и 27500–31000 МГцВсе рабочие частоты объекта должны укладываться в полосу AST с запасом по краям.
✓
Усиление 45–57,6 дБиЗначение AST по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
✓
КСВН ≤1,5Согласование AST с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Усиление 45–57,6 дБиВо сколько раз антенна сильнее изотропного излучателя в направлении максимума: 45–57,6 дБи — это примерно в 31623 раза по мощности; мощность при этом не добавляется — она перераспределяется в более узкий луч.
КСВН ≤1,5Для AST при КСВН 1,5 коэффициент отражения не больше 0,2: обратно в тракт отражается не более 4 % мощности, обратные потери — не хуже 14 дБ.
Электрические характеристики
| Параметр | AST-24-X | AST-37-SX |
|---|---|---|
| Диапазон | X: приём 9,3–9,7 ГГц | X: приём 8,025–8,4 ГГц; S: приём 2,2–2,3, передача 2,025–2,1 ГГц |
| Коэффициент усиления | 45 дБи | X 47,63 дБи; S 35,38 дБи |
| Ширина луча по уровню −3 дБ | 0,9–1,0° | 0,6° / 2,4° |
| КСВН | ≤1,5 | ≤1,5 |
| Поляризация | вертикальная / горизонтальная | левая / правая круговая |
| Осевое отношение | — | X ≤0,8 дБ; S ≤1,2 дБ |
| Шумовая температура антенны | ≤77 K | X ≤85 K; S ≤130 K |
| Развязка передачи и приёма | 80 дБ | 80 дБ |
| Интерфейс облучателя | X: WR112 | X: WR112; S: N |
| Первый боковой лепесток | — | X и S ≤27 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Опорно-поворотное устройство | X/Y, без балласта; оси X и Y ±90° от зенита |
| Скорость по осям | 0,01–10°/с |
| Люфт | менее ±1 угл. мин |
| Разрешение датчиков угла | ≤0,005° |
| Разрешение сервопривода | ≤0,01° |
| Точность программного наведения | менее 0,09° СКО (2,4 м); менее 0,07° СКО (3,7 м) |
| Масса антенны с опорой | 1500 кг (2,4 м); менее 1700 кг (3,7 м) |
| Материал зеркала | алюминий со сталью или алюминий |
| Рабочая температура (новые исполнения) | −40…+60 °C; AST-10-L и AST-15-C — −25…+60 °C |
| Питание и защита (новые исполнения) | 220 В ±10 %, 50 ± 2 Гц (кроме AST-06-S); IP65 |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Исполнения
| Артикул | Апертура, м | Диапазон, ГГц | Усиление | Опорно-поворотное устройство |
|---|---|---|---|---|
| KADAMM AST-24-X | 2,4 | X: приём 9,3–9,7 | 45 дБи | X/Y, без балласта |
| KADAMM AST-37-SX | 3,7 (купол 5,9 м) | X: приём 8,025–8,4; S: приём 2,2–2,3, передача 2,025–2,1 | X 47,63 дБи; S 35,38 дБи | X/Y, без балласта |
| KADAMM AST-10-KA | 1,0 | Ka: приём 17,7–21,2, передача 27,5–31 | уточняйте у менеджера | X/Y на треноге (переносная) |
| KADAMM AST-10-X | 1,0 | X: приём 7,25–7,75, передача 7,9–8,4 | уточняйте у менеджера | X/Y на треноге (переносная) |
| KADAMM AST-10-KU | 1,0 | Ku: приём 10,95–12,75, передача 13,75–14,5 | уточняйте у менеджера | X/Y на треноге (переносная) |
| KADAMM AST-12-KA | 1,2 | Ka: приём 17,7–21,2, передача 27,5–31 | уточняйте у менеджера | X/Y на колонне |
| KADAMM AST-12-KU | 1,2 | Ku: приём 10,95–12,75, передача 13,75–14,5 | уточняйте у менеджера | X/Y на колонне |
| KADAMM AST-24-KA | 2,4 | Ka: приём 17,7–21,2, передача 27,5–31 | уточняйте у менеджера | X/Y на треноге (переносная) |
| KADAMM AST-24-X8 | 2,4 | X: приём 7,25–7,75, передача 7,9–8,4 | уточняйте у менеджера | X/Y на треноге (переносная) |
| KADAMM AST-24-KU | 2,4 | Ku: приём 10,95–12,75, передача 13,75–14,5 | уточняйте у менеджера | X/Y на треноге (переносная) |
| KADAMM AST-45-KU | 4,5 | Ku: приём 10,7–12,75 | приём не менее 53,24 + 20lg(f/f0) дБи, f0 = 12,25 ГГц | уточняйте у менеджера |
| KADAMM AST-18-KA | 1,8 | Ka: приём 17,7–21,2, передача 29,0–31,0 | ≥48,7 + 20lg(f/20) / ≥52,2 + 20lg(f/30) дБи | X/Y на треноге (переносная) |
| KADAMM AST-18-KU | 1,8 | Ku: приём 10,95–12,75, передача 13,75–14,5 | ≥44,5 + 20lg(f/12,25) / ≥45,8 + 20lg(f/14,25) дБи | X/Y на треноге (переносная) |
| KADAMM AST-18-X8 | 1,8 | X: приём 7,25–7,75, передача 7,9–8,4 | ≥40,3 + 20lg(f/7,5) / ≥41,0 + 20lg(f/8,15) дБи | X/Y на треноге (переносная) |
| KADAMM AST-18-S | 1,8 | S: приём 2,2–2,3, передача 2,03–2,12 | ≥29,0 + 20lg(f/2,2) / ≥29,4 + 20lg(f/2,1) дБи | X/Y на треноге (переносная) |
| KADAMM AST-24-S | 2,4 | S: приём 2,2–2,3, передача 2,03–2,12 | ≥31,0 + 20lg(f/2,2) / ≥31,4 + 20lg(f/2,1) дБи | X/Y на треноге (переносная) |
| KADAMM AST-10-L | 1,0 | L: приём 1,52–1,56, передача 1,63–1,68 | ≥22,8 + 20lg(f/1,54) / ≥23,3 + 20lg(f/1,64) дБи | азимут — угол места, на автомобиле |
| KADAMM AST-12-S | 1,2 | S: 2,2–2,4 | ≥25,0 дБи | азимут — угол места, на автомобиле |
| KADAMM AST-15-C | — | C: 4,0–6,0 | более 31,5 + 20lg(f/4,4) дБи | азимут — угол места, на автомобиле |
| KADAMM AST-06-S | панель | S: 2,2–2,4 | ≥17,0 дБи | на треноге (переносная) |
| KADAMM AST-30-X | 3,0 | X: приём 7,25–7,75, передача 7,9–8,4 | ≥44 / ≥45 дБи | X/Y, точность наведения 0,05° |
| KADAMM AST-37-KA | 3,7 | Ka: приём 17,7–20,2, передача 27,5–30 | ≥52,8 + 20lg(f/18,95) / ≥56,5 + 20lg(f/28,75) дБи | X/Y (оси ±90°), моноимпульсное автосопровождение |
| KADAMM AST-42-SX | 4,2 | S: приём 2,2–2,3, передача 2,025–2,12; X: приём 8,0–8,5 | S 36,5 + 20lg(f/2,2) / 35,8 + 20lg(f/2,025); X 48,0 + 20lg(f/8,0) дБи | X/Y (оси ±90°), до 5°/с, для низких орбит |
| KADAMM AST-52-X | 5,2 | X: приём 7,95–8,95 | уточняйте у менеджера (G/T не менее 28 дБ/К) | X/Y (оси ±90°), масса до 4,5 т |
| KADAMM AST-54-LX | 5,4 | L: приём 1,50–1,80; X: приём 8,10–8,30 | L 34,5 + 20lg(f/1,65); X не менее 50,0 + 20lg(f/8,2) дБи | азимут — угол места, ограниченный сектор (азимут ±85°, угол места 5–90°) |
| KADAMM AST-60-C | 6,0 | C: приём 3,4–4,2, передача 5,85–6,725 | 45,3 + 20lg(f/3,9) / 49,7 + 20lg(f/6,2) дБи | поворотное основание: азимут 0–350°, угол места 0–90°, 0,01–5°/с |
| KADAMM AST-73-KU | 7,3 | Ku: приём 10,95–12,75, передача 13,75–14,5 | 57,6 + 20lg(f/12,5) / 58,6 + 20lg(f/14,25) дБи | азимут — угол места (азимут ±90°, угол места 5–90°) |
| KADAMM AST-73-SKA | 7,3 | S: приём 2,2–2,3, передача 2,025–2,12; Ka: приём 25,5–27,0 | S 41,5 + 20lg(f/2,2) / 40,8 + 20lg(f/2,025); Ka 62,8 + 20lg(f/25,5) дБи | полноповоротное «азимут — угол места» (азимут ±355°, угол места 0–180°), до 10°/с |
| KADAMM AST-73-X | 7,3 | X: приём 8,0–8,5 | 53,5 дБи | «азимут — угол места» (±91°), до 5°/с, точность сопровождения 0,05° СКО |
Поддерживаемые диапазоны 3GPP
B40 / n40B42 / n78B43 / n78
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AST в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AST подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 45 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 45 = 85 дБм, то есть около 316228 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 1650 МГц (середина полосы 1500–1800 МГц): L = 32,45 + 20·lg 1650 + 20·lg 1 = 96,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 85 − 96,8 = −11,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны земных станций применяют для магистральных спутниковых каналов, связи удалённых объектов, телевещания, приёма телеметрии и мобильных комплексов связи.
Сети и службы в полосах AST:
GPS L1, ГЛОНАСС L1 и BeiDou B1LTE 2300 (TDD)Wi-Fi 5 ГГц
Перед заказом KADAMM AST сверьте с проектом:
- Частоты оборудования — внутри 1500–1800, 2025–2400, 3400–6725, 7250–9700, 10700–14500, 17700–21200, 25500–27000 и 27500–31000 МГц
- Климат площадки — в пределах −40…+60 °C; AST-10-L и AST-15-C — −25…+60 °C
Как подобрать антенну под объект
ЧастотыВсе рабочие частоты оборудования — передачи и приёма — должны лежать внутри L, S, C, X, Ku, Ka.
Диапазон и спутникДиапазон антенны — под ресурс спутника и оператора (C, Ku или Ka).
Размер отражателяПо требуемой энергетике линии: на приёме — по G/T, на передаче — по мощности и усилению.
Сценарии по отраслям
ПромышленностьНа производственных площадках, в карьерах и на складах AST обеспечивает беспроводную сеть в полосах 1500–1800, 2025–2400, 3400–6725, 7250–9700, 10700–14500, 17700–21200, 25500–27000 и 27500–31000 МГц.
Монтаж и подключение
- AST направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
- Разъёмы AST на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AST включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
В комплекте:
- Антенна КАДАММ AST выбранного исполнения с опорно-поворотным устройством; контроллер слежения (система управления антенной)
- Приёмник маяка и программное обеспечение — по заказу
Документация и поставка
Документы
Техописание и каталог
Техническое описание AST и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AST и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AST пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AST | KADAMM ASD | KADAMM ASV | KADAMM ASF |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1500–1800, 2025–2400, 3400–6725, 7250–9700, 10700–14500, 17700–21200, 25500–27000 и 27500–31000 МГц | 3400–6730, 7250–8400, 10700–14500, 17700–21200 и 29000–31000 МГц | 7250–8400, 10700–14500, 17700–21200 и 27000–31000 МГц | 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц |
| Усиление | 45–57,6 дБи | 51,4–53,3 дБи | 37,4–54,1 дБи | −15–−8 ГГц |
| Поляризация | вертикальная / горизонтальная / левая / правая круговая | Ku и C — линейная (ASD-18-C — линейная или круговая); Ka и X — круговая | Ku — линейная; Ka — круговая (ASV-12-KA-RF — линейная или круговая); X — уточняйте у менеджера | — |
| Масса | 1500 кг (2,4 м); менее 1700 кг (3,7 м) | ASD-10-KU-G — не более 48 кг; ASD-10-KU-H — не более 31 кг, 1385 × 980 × 262 мм; ASD-12-KU — не более 75 кг; ASD-24 — 380 кг (без усилителя мощности); остальные — уточняйте у менеджера | 1,2 м с кольцевым фокусом — 80 кг; 1,8 м офсетная — 100 кг нетто, 2 места, 1,2 м³ | ASF-10-KU — 19 кг с сумкой; ASF-24-C, ASF-24-KU — не более 230 кг без приёмопередатчика, контроллера и кейсов; остальные — уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Когда выбирают AST: Антенны земных станций применяют для магистральных спутниковых каналов, связи удалённых объектов, телевещания, приёма телеметрии и мобильных комплексов связи.
