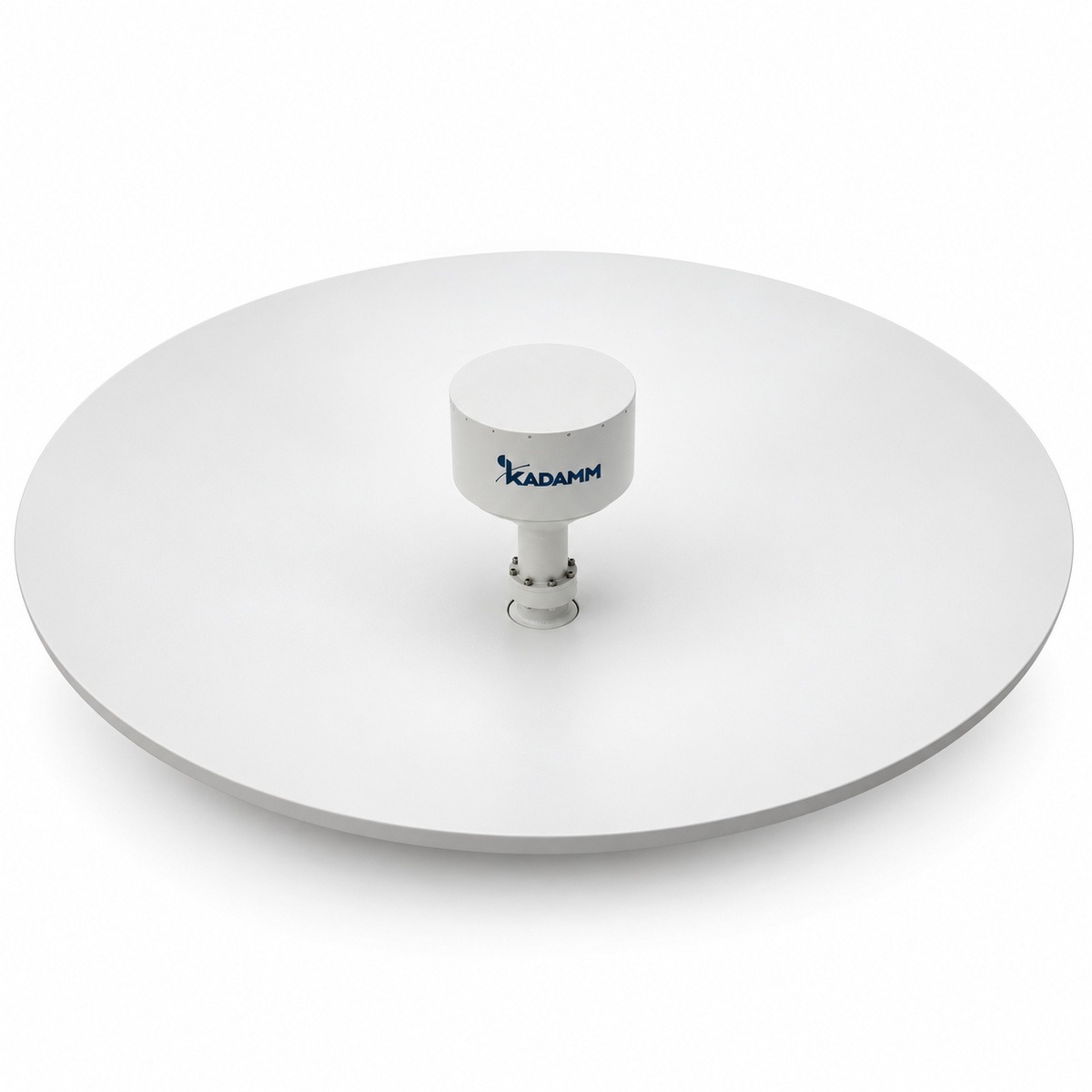

Зеркальные антенны и облучатели KADAMM в серии АПР-КФ: 7 моделей, 6,57 – 18 ГГц, соединители по таблице исполнений.
О серии
Зеркальные антенны и облучатели серии АПР-КФ собирают энергию параболическим зеркалом и дают высокий коэффициент усиления. В серии АПР-КФ — 7 моделей, общий диапазон 6,57 – 18 ГГц, соединители по таблице исполнений.
По моделям KADAMM АПР-КФ: усиление от 31,5 до 44,5 дБ. Модели внутри серии АПР-КФ отличаются параметрами: частоты, коэффициент усиления, волновод, диаметр, луч. Общее для всех моделей АПР-КФ: КСВН, не более — 1,5; рабочая полоса — 10%; уровень боковых лепестков, плоскость Е, дБ — -14; уровень боковых лепестков, плоскость Н, дБ — -14.
Типовые задачи для серии АПР-КФ: радиорелейные и спутниковые линии; дальние измерительные трассы; радиомониторинг. Нужное исполнение АПР-КФ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Рабочая полоса | 10% |
| Уровень боковых лепестков, плоскость Е, дБ | -14 |
| Уровень боковых лепестков, плоскость Н, дБ | -14 |
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Волновод | Диаметр, мм | Луч, ° |
|---|---|---|---|---|---|
| KADAMM АПР-0,5-10000/15000-КФ | 10-15 | ≥31,5 | WR75/N-50K | 500 | 3° |
| KADAMM АПР-0,6-10000/15000-КФ | 10-15 | ≥33 | WR75/N-50K | 600 | 2,6° |
| KADAMM АПР-0,8-10000/15000-КФ | 10-15 | ≥35,5 | WR75/N-50K | 800 | 2° |
| KADAMM АПР-0,9-10000/15000-КФ | 10-15 | ≥36,8 | WR75/N-50K | 900 | 1,8° |
| KADAMM АПР-1,8-10000/15000-КФ | 10-15 | ≥42,8 | WR75/N-50K | 1800 | 0,85° |
| KADAMM АПР-1,8-12000/18000-КФ | 12-18 | ≥44,5 | WR62/SMA-50K | 1800 | 0,7° |
| KADAMM АПР-2,4-6570/10000-КФ | 6,57-10 | ≥39 | WR112/N-50K | 2400 | 0,95° |
Вопросы по серии
Общий диапазон серии АПР-КФ — 6,57 – 18 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АПР-КФ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АПР-0,5-10000/15000-КФ», и количество.
К серии АПР-КФ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
