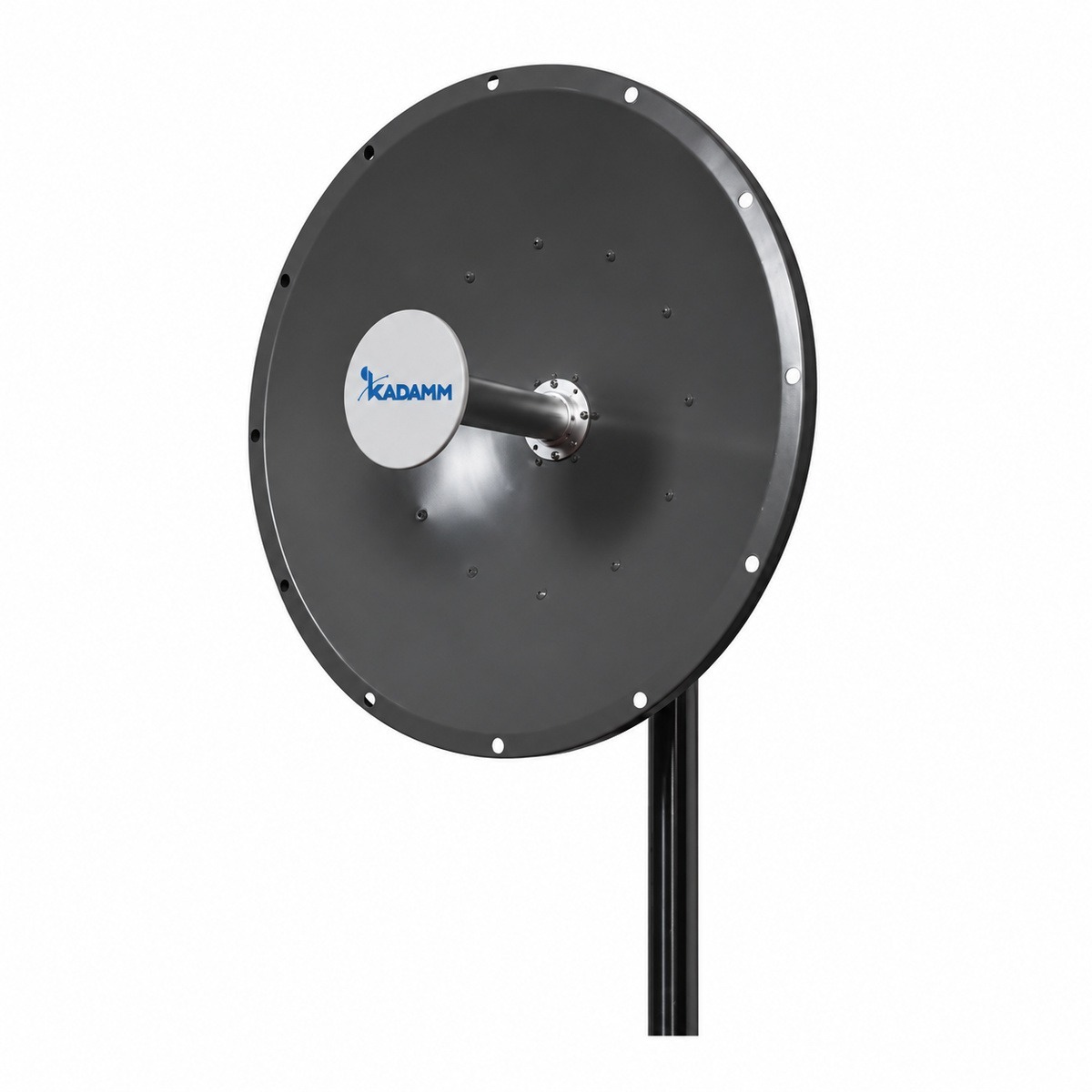

KADAMM PR58 — параболические антенны диапазона 4900–5850 МГц. Параболическое зеркало собирает излучение облучателя в узкий луч: усиление растёт с диаметром зеркала и частотой, а ширина луча примерно равна 70·λ/D градусов.
Усиление — 25–32 дБи. Узкий луч требует жёсткой опоры: смещение зеркала ветром на долю ширины луча уже заметно снижает уровень сигнала.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 1,9 кг, 5 кг, 5,5 кг; крепление: мачта Ø40–Ø60 мм; рабочая температура −40…+65 °C.
Чем отличается от похожих моделей KADAMM
- Усиление 25–32 дБи, у APB-4971 — 23–34 дБи (больше на 2 дБ)
- Тяжелее на 0,5 кг (1,9 кг, 5 кг, 5,5 кг и 1,4–29 кг)
Запас по дальности больше у KADAMM PR58; KADAMM APB-4971 легче и проще в монтаже.
- Полосы 4900–5850 МГц, у PR24 — 2400–2500 МГц
- Усиление 25–32 дБи, у PR24 — 18–22 дБи (больше на 7 дБ)
У KADAMM PR58 больше усиление; KADAMM PR24 выбирают, если важен её набор полос.
- Полосы 4900–5850 МГц, у APB-4900/7125 — 4900–7125 МГц
- Усиление 25–32 дБи, у APB-4900/7125 — 24–32,5 дБи (больше на 1 дБ)
У KADAMM PR58 больше усиление; KADAMM APB-4900/7125 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу PR58 с запасом по краям.
Значение PR58 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование PR58 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт PR58.
Крепление: мачта Ø40–Ø60 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 4900–5850 МГц (Wi-Fi 5 ГГц) |
| Усиление | 25–32 дБи |
| Порты | MIMO, 2–4 порта |
| КСВН | ≤1,5 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 1,9 кг, 5 кг, 5,5 кг |
Исполнения
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM PR58-25M | 4900-5850 МГц | 25 | 7°/7° | 2 (горизонтальная + вертикальная) | 2×N (розетка) | Ø400 мм |
| KADAMM PR58-28M | 4900-5850 МГц | 28 | 5°/5° | 2 (горизонтальная + вертикальная) | 2xN (розетка) | Ø600 мм |
| KADAMM PR58-32M | 4900-5850 МГц | 32 | 3,3°/3,3° | 2 (горизонтальная + вертикальная) | 2xN (розетка) | Ø900 мм |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры PR58 в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание PR58.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход PR58 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 25 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 25 = 65 дБм, то есть около 3162 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 5375 МГц (середина полосы 4900–5850 МГц): L = 32,45 + 20·lg 5375 + 20·lg 1 = 107,1 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 65 − 107,1 = −42,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
