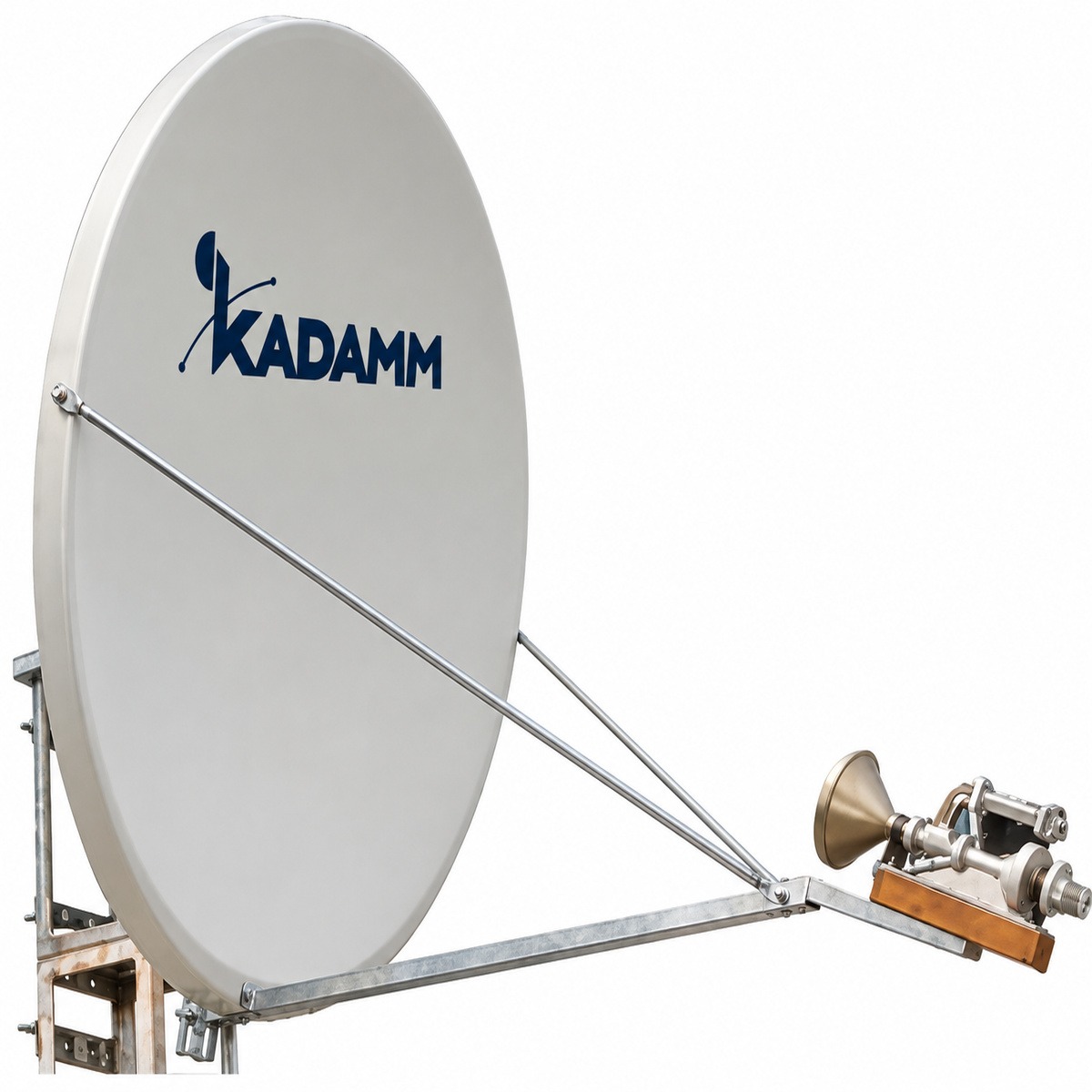

Зеркальные антенны и облучатели KADAMM (КАДАММ) серии АПР-ФД: собирают энергию параболическим зеркалом и дают высокий коэффициент усиления.
О серии
KADAMM АПР-ФД — зеркальные антенны и облучатели производства KADAMM (КАДАММ).
В серии 5 исполнений, общий охват частот — 2,7 – 2,9 ГГц.
Внутри серии АПР-ФД меняются частоты, коэффициент усиления, мощность, КСВН, форма луча, полоса относительно центральной частоты F0 — по ним и выбирают исполнение.
Зеркальная антенна собирает излучение облучателя в узкий луч: усиление растёт с диаметром зеркала и частотой, а ширина луча примерно равна 70·λ/D градусов. Удвоение диаметра даёт около +6 дБ усиления.
Специальные профили зеркала формируют веерный луч, узкий в одной плоскости и широкий в другой, или косекансную диаграмму, дающую равномерный сигнал по дальности при обзоре. Узкий луч требует жёсткой опоры и точного наведения.
Разброс по исполнениям АПР-ФД: КСВН — 1,5–1,8 (при КСВН 1,8 отражается около 8 % мощности); мощность — 300–500 Вт; коэффициент усиления — 9–34 дБи. Значения для конкретного артикула — в таблице исполнений.
Принцип работы
Зеркальная антенна KADAMM АПР-ФД собирает энергию параболическим отражателем в фокус, где стоит облучатель. Усиление растёт с диаметром зеркала и частотой, поэтому зеркальные антенны дают самые узкие лучи в своём классе.
Ключевые особенности
5 исполнений, 1 рабочая полоса.
Наибольшую мощность держат KADAMM АПР-ФД-2700/2900-27.
Наибольшее усиление — у KADAMM АПР-ФД-34-Р.
Лучшее согласование в серии — у KADAMM АПР-ФД-19, KADAMM АПР-ФД-27 и ещё 2 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АПР-ФД: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 2,7–2,9 ГГц |
| Ку, дБи | от 9 до 34 |
| Мощность, Вт | от 300 до 500 |
| КСВН | от 1,5 до 1,8 |
| Форма луча | угол места 0–80°, косеканс-квадрат; азимут ≥2°; косеканс-квадрат в угле места 0–45° |
| Полоса относительно центральной частоты F0, ГГц | от 0,1 до 1 |
| Боковые лепестки по азимуту, дБ | от -25 до -13 |
| Поляризация | вертикальная |
Как читать характеристики
Таблица исполнений
Все 5 исполнений серии АПР-ФД с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБи | Мощность, Вт | КСВН | Форма луча | Полоса относительно центральной частоты F0, ГГц | Боковые лепестки по азимуту, дБ | Поляризация |
|---|---|---|---|---|---|---|---|---|
| KADAMM АПР-ФД-19 | по заказу | ≥19 | 300 | 1,5 | угол места 0–80°, косеканс-квадрат; азимут ≥2° | ±1 | лучше -13 | — |
| KADAMM АПР-ФД-27 | по заказу | ≥27 | ≥300 | 1,5 | угол места 0–80°, косеканс-квадрат; азимут ≥2° | ±1 | лучше -13 | — |
| KADAMM АПР-ФД-2700/2900-27 | 2,7-2,9 | ≥27 | ≥500 | 1,5 | угол места 0–80°, косеканс-квадрат; азимут ≥2° | — | лучше -25 | — |
| KADAMM АПР-ФД-34-Р | по заказу | ≥34 (макс.); ≥17 на 45° | — | 1,8 | косеканс-квадрат в угле места 0–45° | ±0,1 | — | вертикальная |
| KADAMM АПР-ФД-9-Ц | по заказу | ≥9 (на 5,7°) | ≥300 | 1,5 | угол места 0–80°, косеканс-квадрат; азимут ≥2° | ±0,2 | лучше -13 | — |
Как выбрать исполнение
Столбец «КСВН» таблицы исполнений серии KADAMM АПР-ФД.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM АПР-ФД с наибольшим в серии КСВН 1,8.
Применение
Зеркальные антенны применяют в радиолокации, радиорелейной и спутниковой связи, радиомониторинге, на дальних измерительных трассах.
Все исполнения АПР-ФД работают на участке 1–4 ГГц (L, S).
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АПР-ФД входят:
Техническое описание серии АПР-ФД — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АПР-ФД или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
- Коэффициент усиления — отношение мощностей на выходе и входе, для антенны — выигрыш относительно изотропного излучателя.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
- ГОСТ 24375-80
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АПР-ФД | Антенны с косекансной диаграммой направленности | 2,7 – 2,9 ГГц | 5 | — |
| KADAMM АПР-ВЛ | Зеркальные антенны с веерным лучом | 70 – 97 ГГц | 7 | — |
| KADAMM АПР-ПФ-ЛП | Зеркальные параболические антенны прямофокусные линейной поляризации | 960 МГц – 40 ГГц | 18 | N, 2,92 мм и SMA |
| KADAMM АПР-ПФ-2П | Зеркальные параболические антенны прямофокусные двухполяризационные | 960 МГц – 40 ГГц | 18 | N, 2,92 мм и SMA |
| KADAMM АПР-ПФ-КП | Зеркальные параболические антенны прямофокусные круговой поляризации | 960 МГц – 40 ГГц | 19 | — |
Когда брать соседнюю серию: нужны частоты выше, чем у АПР-ФД — KADAMM АПР-ВЛ.
Вопросы и ответы
Другие серии этого раздела каталога KADAMM: Параболические антенны →
