Серия KADAMM АПР-ПФ-ЛП: 18 моделей, 960 МГц – 40 ГГц, соединители N.
О серии

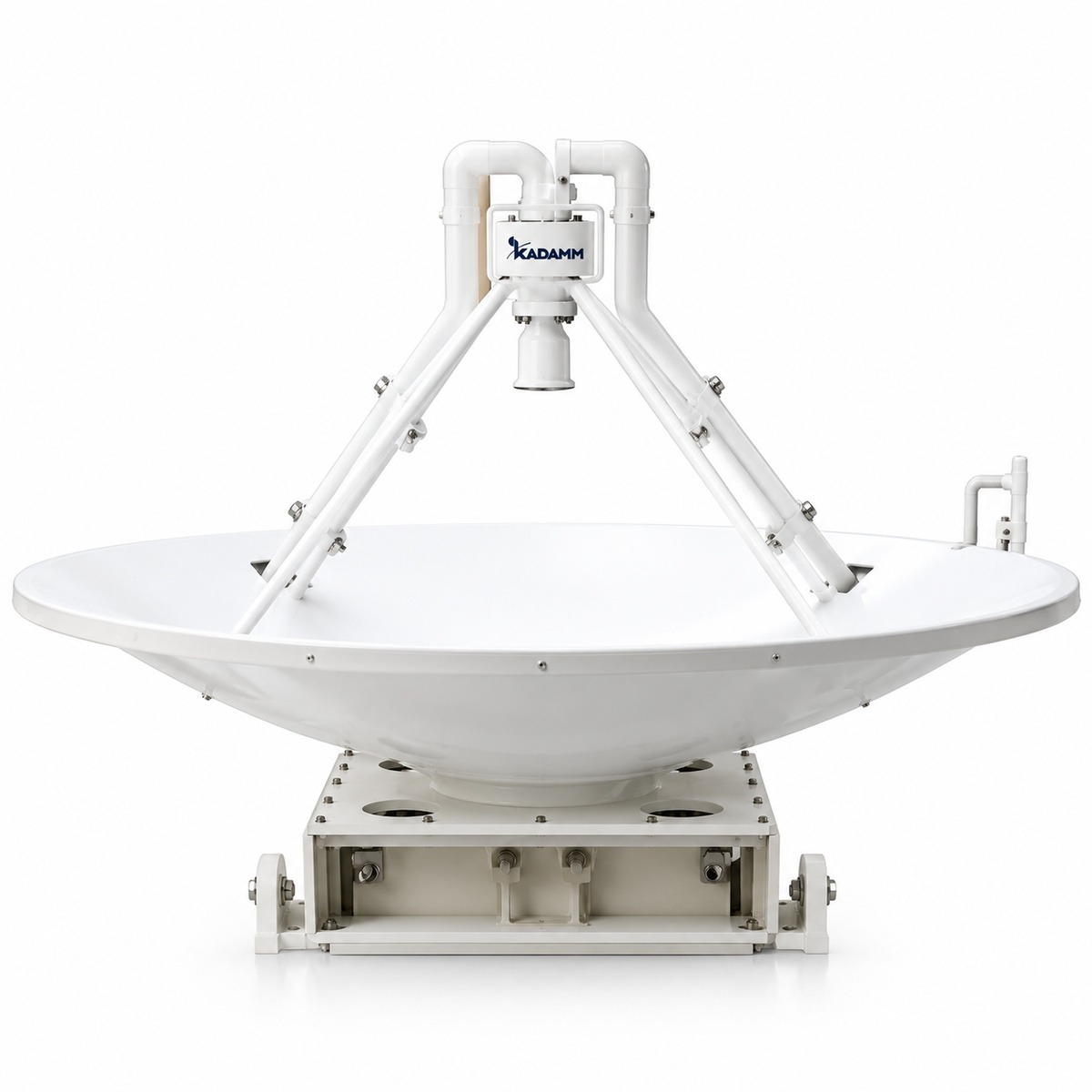

Зеркальные антенны и облучатели серии АПР-ПФ-ЛП собирают энергию параболическим зеркалом и дают высокий коэффициент усиления. В серии АПР-ПФ-ЛП — 18 моделей, общий диапазон 960 МГц – 40 ГГц, соединители N.
По моделям KADAMM АПР-ПФ-ЛП: усиление от 23 до 32,5 дБ. Модели внутри серии АПР-ПФ-ЛП отличаются параметрами: частоты, коэффициент усиления, соединители, диаметр, луч. Общее для всех моделей АПР-ПФ-ЛП: КСВН, не более — 1,5; рабочая полоса — ≤40%; уровень боковых лепестков, плоскость Е, дБ — -13; уровень боковых лепестков, плоскость Н, дБ — -15.
Типовые задачи для серии АПР-ПФ-ЛП: радиорелейные и спутниковые линии; дальние измерительные трассы; радиомониторинг. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АПР-ПФ-ЛП.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Рабочая полоса | ≤40% |
| Уровень боковых лепестков, плоскость Е, дБ | -13 |
| Уровень боковых лепестков, плоскость Н, дБ | -15 |
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Диаметр, мм | Луч, ° |
|---|---|---|---|---|---|
| KADAMM АПР-0,15-26500/40000-Л | 26,5-40,0 | ≥29 | 2,92 (розетка) | 150 | ≤4,8 |
| KADAMM АПР-0,2-17600/26700-Л | 17,6-26,7 | ≥28 | 2,92 (розетка) | 200 | ≤5,3 |
| KADAMM АПР-0,2-21700/33000-Л | 21,7-33,0 | ≥29,5 | 2,92 (розетка) | 200 | ≤4,5 |
| KADAMM АПР-0,3-14500/22000-Л | 14,5-22,0 | ≥30 | SMA (розетка) | 300 | ≤4 |
| KADAMM АПР-0,4-11900/18000-Л | 11,9-18,0 | ≥30,5 | SMA (розетка) | 400 | ≤4 |
| KADAMM АПР-0,6-6570/9990-Л | 6,57-9,99 | ≥29 | N (розетка) | 600 | ≤4,8 |
| KADAMM АПР-0,6-8200/12400-Л | 8,20-12,40 | ≥31 | N (розетка) | 600 | ≤3,8 |
| KADAMM АПР-0,6-9840/15000-Л | 9,84-15,0 | ≥32,5 | N (розетка) | 600 | ≤3,3 |
| KADAMM АПР-0,8-5380/8170-Л | 5,38-8,17 | ≥29,5 | N (розетка) | 800 | ≤4,5 |
| KADAMM АПР-1,2-3220/4900-Л | 3,22-4,90 | ≥28,5 | N (розетка) | 1200 | ≤5 |
| KADAMM АПР-1,2-3940/5990-Л | 3,94-5,99 | ≥30 | N (розетка) | 1200 | ≤4 |
| KADAMM АПР-1,5-1720/2610-Л | 1,72-2,61 | ≥23,5 | N (розетка) | 1500 | ≤8,5 |
| KADAMM АПР-1,5-2170/3300-Л | 2,17-3,30 | ≥27 | N (розетка) | 1500 | ≤5,5 |
| KADAMM АПР-1,5-2600/3950-Л | 2,60-3,95 | ≥29 | N (розетка) | 1500 | ≤4,8 |
| KADAMM АПР-1-4640/7050-Л | 4,64-7,05 | ≥30 | N (розетка) | 1000 | ≤4 |
| KADAMM АПР-2-1130/1730-Л | 1,13-1,73 | ≥24 | N (розетка) | 2000 | ≤8 |
| KADAMM АПР-2-1450/2200-Л | 1,45-2,20 | ≥26 | N (розетка) | 2000 | ≤6,5 |
| KADAMM АПР-2-960/1460-Л | 0,96-1,46 | ≥23 | N (розетка) | 2000 | ≤9,5 |
Вопросы по серии
Общий диапазон серии АПР-ПФ-ЛП — 960 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АПР-ПФ-ЛП — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АПР-0,15-26500/40000-Л», и количество.
Техническое описание серии АПР-ПФ-ЛП и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
