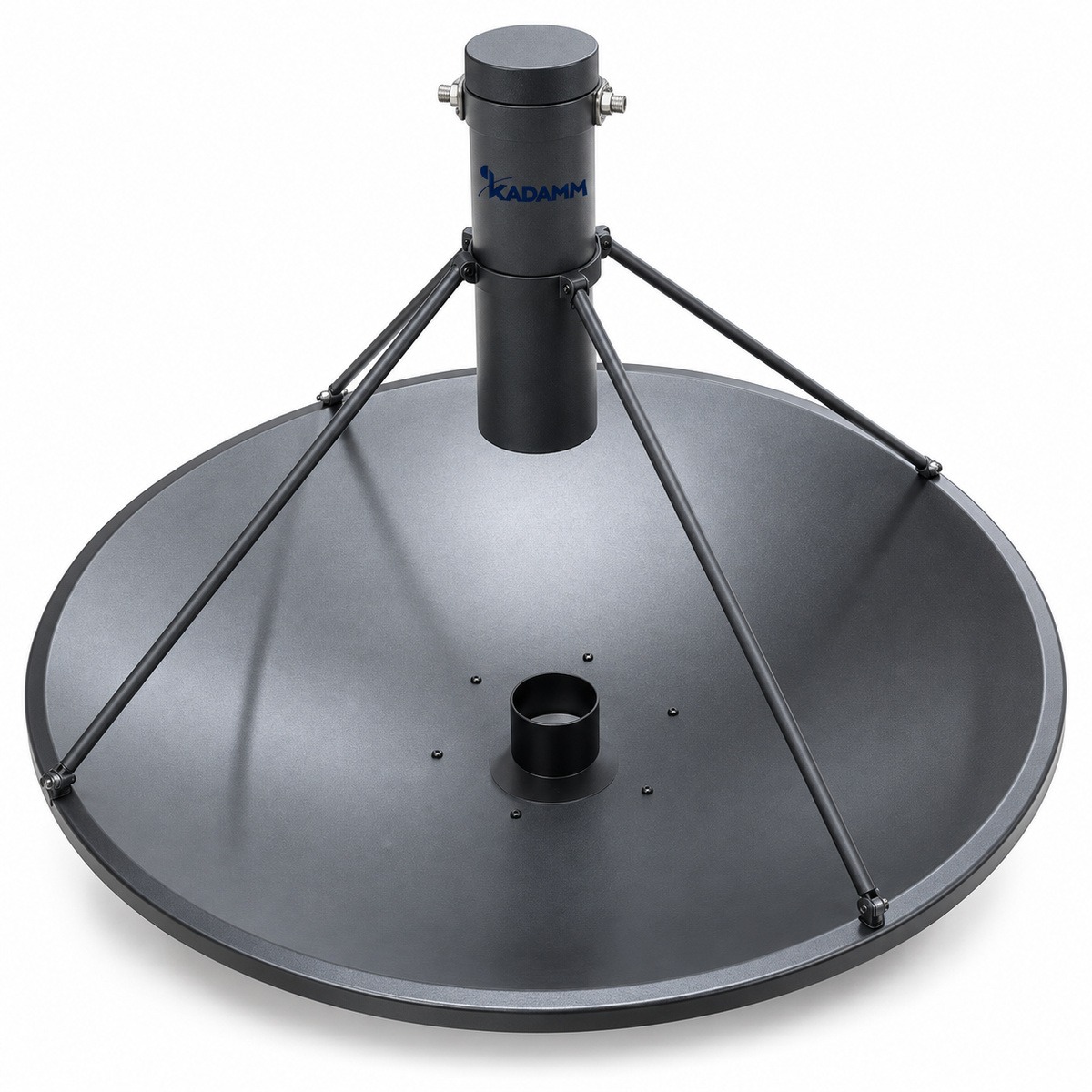

Зеркальные антенны и облучатели KADAMM в серии АПР-ПФ-2КП: 18 моделей, 960 МГц – 40 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM АПР-ПФ-2КП собирают энергию параболическим зеркалом и дают высокий коэффициент усиления. Состав серии АПР-ПФ-2КП: 18 моделей, общий диапазон 960 МГц – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM АПР-ПФ-2КП: усиление от 23 до 32,5 дБ. Исполнения АПР-ПФ-2КП различаются по параметрам: частоты, коэффициент усиления, диаметр, луч. Общее для всех моделей АПР-ПФ-2КП: КСВН, не более — 1,5; рабочая полоса — ≤15% ≤5%; коэффициент эллиптичности, дБ — ≤3 ≤1,5; уровень боковых лепестков, плоскость Е, дБ — -13.
Типовые задачи для серии АПР-ПФ-2КП: радиорелейные и спутниковые линии; дальние измерительные трассы; радиомониторинг. Нужное исполнение АПР-ПФ-2КП выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Рабочая полоса | ≤15% ≤5% |
| Коэффициент эллиптичности, дБ | ≤3 ≤1,5 |
| Уровень боковых лепестков, плоскость Е, дБ | -13 |
| Уровень боковых лепестков, плоскость Н, дБ | -15 |
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Диаметр, мм | Луч, ° |
|---|---|---|---|---|
| KADAMM АПР-0,15-26500/40000-2К | 26,5-40,0 | ≥29 | 150 | ≤4,8 |
| KADAMM АПР-0,2-17600/26700-2К | 17,6-26,7 | ≥28 | 200 | ≤5,3 |
| KADAMM АПР-0,2-21700/33000-2К | 21,7-33,0 | ≥29,5 | 200 | ≤4,5 |
| KADAMM АПР-0,3-14500/22000-2К | 14,5-22,0 | ≥30 | 300 | ≤4 |
| KADAMM АПР-0,4-11900/18000-2К | 11,9-18,0 | ≥30,5 | 400 | ≤4 |
| KADAMM АПР-0,6-6570/9990-2К | 6,57-9,99 | ≥29 | 600 | ≤4,8 |
| KADAMM АПР-0,6-8200/12400-2К | 8,20-12,40 | ≥31 | 600 | ≤3,8 |
| KADAMM АПР-0,6-9840/15000-2К | 9,84-15,0 | ≥32,5 | 600 | ≤3,3 |
| KADAMM АПР-0,8-5380/8170-2К | 5,38-8,17 | ≥29,5 | 800 | ≤4,5 |
| KADAMM АПР-1,2-3220/4900-2К | 3,22-4,90 | ≥28,5 | 1200 | ≤5 |
| KADAMM АПР-1,2-3940/5990-2К | 3,94-5,99 | ≥30 | 1200 | ≤4 |
| KADAMM АПР-1,5-1720/2610-2К | 1,72-2,61 | ≥23,5 | 1500 | ≤8,5 |
| KADAMM АПР-1,5-2170/3300-2К | 2,17-3,30 | ≥27 | 1500 | ≤5,5 |
| KADAMM АПР-1,5-2600/3950-2К | 2,60-3,95 | ≥29 | 1500 | ≤4,8 |
| KADAMM АПР-1-4640/7050-2К | 4,64-7,05 | ≥30 | 1000 | ≤4 |
| KADAMM АПР-2-1130/1730-2К | 1,13-1,73 | ≥24 | 2000 | ≤8 |
| KADAMM АПР-2-1450/2200-2К | 1,45-2,20 | ≥26 | 2000 | ≤6,5 |
| KADAMM АПР-2-960/1460-2К | 0,96-1,46 | ≥23 | 2000 | ≤9,5 |
Вопросы по серии
Общий диапазон серии АПР-ПФ-2КП — 960 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АПР-ПФ-2КП — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АПР-0,15-26500/40000-2К», и количество.
Техническое описание серии АПР-ПФ-2КП и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
