Зеркальные антенны и облучатели KADAMM (КАДАММ) серии АПР-ВЛ: собирают энергию параболическим зеркалом и дают высокий коэффициент усиления.
О серии

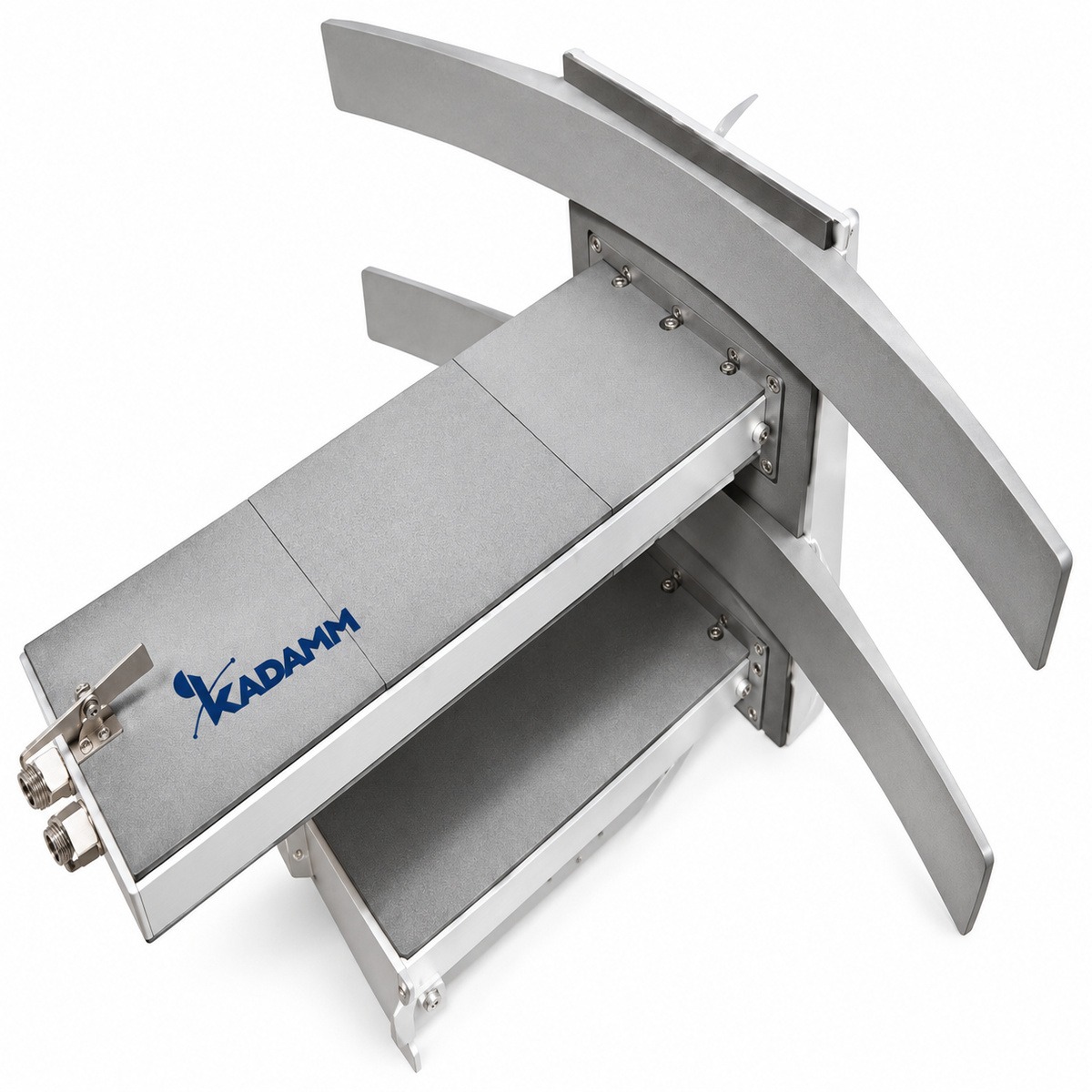

KADAMM АПР-ВЛ — зеркальные антенны и облучатели производства KADAMM (КАДАММ).
В серии 7 исполнений, общий охват частот — 70 – 97 ГГц.
Исполнения АПР-ВЛ различаются по параметрам: частоты, коэффициент усиления, КСВН, габариты, ширина луча (E / H), уровень боковых лепестков (E / H).
Артикул исполнения читается по таблице: после обозначения серии АПР-ВЛ идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM АПР-ВЛ-70000/80000-39 работает в полосе 70–80 ГГц.
Зеркальная антенна собирает излучение облучателя в узкий луч: усиление растёт с диаметром зеркала и частотой, а ширина луча примерно равна 70·λ/D градусов. Удвоение диаметра даёт около +6 дБ усиления.
Специальные профили зеркала формируют веерный луч, узкий в одной плоскости и широкий в другой, или косекансную диаграмму, дающую равномерный сигнал по дальности при обзоре. Узкий луч требует жёсткой опоры и точного наведения.
Разброс по исполнениям АПР-ВЛ: КСВН — 1,3–1,6 (при КСВН 1,6 отражается около 5 % мощности); коэффициент усиления — 26–48 дБи. Значения для конкретного артикула — в таблице исполнений.
Принцип работы
Зеркальная антенна KADAMM АПР-ВЛ собирает энергию параболическим отражателем в фокус, где стоит облучатель. Усиление растёт с диаметром зеркала и частотой, поэтому зеркальные антенны дают самые узкие лучи в своём классе.
Конструкция и материалы
Антенна KADAMM АПР-ВЛ — металлическая конструкция с соединителем или фланцем для подключения тракта. Крепление рассчитано на мачту, кронштейн или опорно-поворотное устройство.
Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
7 исполнений, 4 рабочие полосы.
Наибольшее усиление — у KADAMM АПР-ВЛ-О-48.
Лучшее согласование в серии — у KADAMM АПР-ВЛ-О-26 и KADAMM АПР-ВЛ-О-48.
Самое компактное исполнение — KADAMM АПР-ВЛ-90000/97000-37.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АПР-ВЛ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 70–97 ГГц |
| Ку, дБи | от 26 до 48 |
| КСВН | от 1,3 до 1,6 |
| Габариты, мм | от 330×300×200 до 1400×1200×900 |
| Ширина луча (E / H), ° | 5 вариантов — по таблице исполнений |
| Уровень боковых лепестков (E / H), дБ | ≤-21 / ≤-30; ≤-21 / ≤-26; ≤-20 / ≤-26 |
| Вход | FUGP |
| Полоса относительно центральной частоты F0, ГГц | от 0,2 до 0,6 |
| Ширина луча (гориз. / верт.), ° | 2 / 11; 0,2 / 2 |
| Уровень боковых лепестков (гориз. / верт.), дБ | ≤-25 / ≤-18 — KADAMM АПР-ВЛ-О-26; ≤-25 / ≤-20 — KADAMM АПР-ВЛ-О-48 |
| Поляризация | горизонтальная — KADAMM АПР-ВЛ-О-26; вертикальная — KADAMM АПР-ВЛ-О-48 |
Как читать характеристики
Таблица исполнений
Все 7 исполнений серии АПР-ВЛ с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБи | КСВН | Габариты, мм | Ширина луча (E / H), ° | Уровень боковых лепестков (E / H), дБ | Вход | Полоса относительно центральной частоты F0, ГГц | Ширина луча (гориз. / верт.), ° |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АПР-ВЛ-70000/80000-39 | 70-80 | ≥39 | 1,6 | 1100×300×500 | 0,26 / 10 | ≤-21 / ≤-30 | FUGP | — | — |
| KADAMM АПР-ВЛ-70000/80000-42 | 70-80 | ≥42 | 1,6 | 1100×300×750 | 0,26 / 5 | ≤-21 / ≤-26 | FUGP | — | — |
| KADAMM АПР-ВЛ-75000/82000-38 | 75-82 | ≥38 | 1,5 | 550×540×90 | 0,5 / 4,5 | ≤-20 / ≤-26 | FUGP | — | — |
| KADAMM АПР-ВЛ-90000/97000-37 | 90-97 | ≥37 | 1,6 | 330×300×200 | 0,8 / 5 | ≤-20 / ≤-26 | FUGP | — | — |
| KADAMM АПР-ВЛ-92000/96000-46 | 92-96 | ≥46 | 1,4 | 1400×1200×900 | 0,2 / 2 | ≤-20 / ≤-26 | FUGP | — | — |
| KADAMM АПР-ВЛ-О-26 | по заказу | ≥26 | 1,3 | — | — | — | — | ±0,2 | 2 / 11 |
| KADAMM АПР-ВЛ-О-48 | по заказу (мм-диапазон) | ≥48 | 1,3 | — | — | — | — | ±0,6 | 0,2 / 2 |
Как выбрать исполнение
Полосы исполнений серии KADAMM АПР-ВЛ по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM АПР-ВЛ с наибольшим в серии КСВН 1,6.
Применение
Зеркальные антенны применяют в радиолокации, радиорелейной и спутниковой связи, радиомониторинге, на дальних измерительных трассах.
Все исполнения АПР-ВЛ работают на участке выше 40 ГГц.
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АПР-ВЛ входят:
Техническое описание серии АПР-ВЛ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АПР-ВЛ или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Коэффициент усиления — отношение мощностей на выходе и входе, для антенны — выигрыш относительно изотропного излучателя.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
- ГОСТ 24375-80
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АПР-ВЛ | Зеркальные антенны с веерным лучом | 70 – 97 ГГц | 7 | — |
| KADAMM АПР-ФД | Антенны с косекансной диаграммой направленности | 2,7 – 2,9 ГГц | 5 | — |
| KADAMM АПР-ПФ-ЛП | Зеркальные параболические антенны прямофокусные линейной поляризации | 960 МГц – 40 ГГц | 18 | N, 2,92 мм и SMA |
| KADAMM АПР-ПФ-2П | Зеркальные параболические антенны прямофокусные двухполяризационные | 960 МГц – 40 ГГц | 18 | N, 2,92 мм и SMA |
| KADAMM АПР-ПФ-КП | Зеркальные параболические антенны прямофокусные круговой поляризации | 960 МГц – 40 ГГц | 19 | — |
Когда брать соседнюю серию: нужны частоты ниже, чем у АПР-ВЛ — KADAMM АПР-ФД.
Вопросы и ответы
Другие серии этого раздела каталога KADAMM: Параболические антенны →
