KADAMM · Параболическая антенна

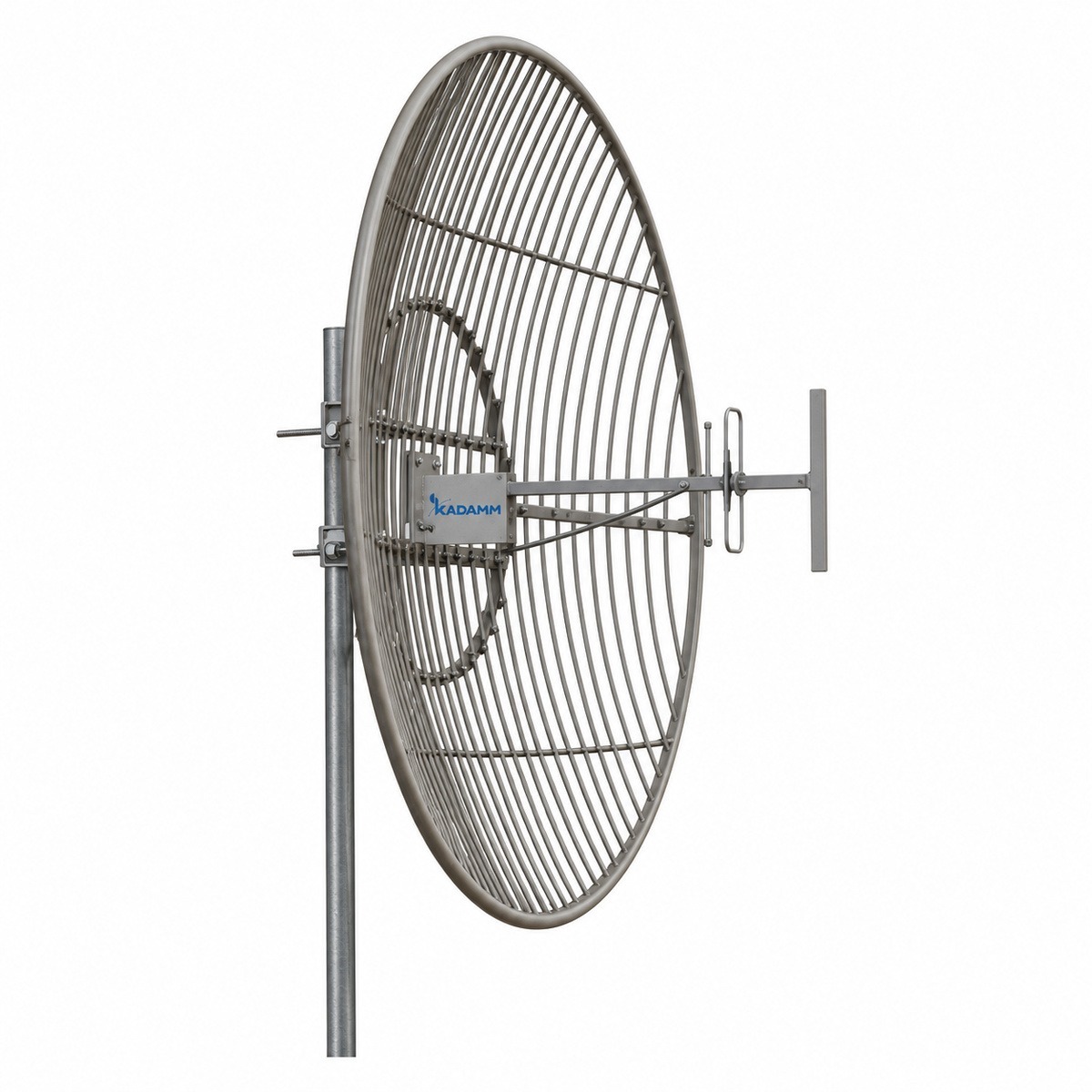

Параболическая антенна от производителя KADAMM (КАДАММ) — KADAMM APB-0410; 400–440 МГц, усиление 14–20, луч 13–27°.

400–960 МГц

Диапазон

14–20

Усиление

13–27°

Ширина луча (Г)

Вертикальная

Поляризация

Разъёмы

1800 мм

Высота

О модели

Рабочий диапазон KADAMM APB-0410 — 400–960 МГц. При усилении 14–20 модель APB-0410 подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 13–27°, в вертикальной — по исполнению (см. таблицу «Исполнения»).

Поляризация — вертикальная. Разъёмы: N.

Масса — 7,1–30 кг, размеры 1200–1800 мм. Крепление: Ø50–75 мм.

На что смотреть при подборе

Полоса 400–960 МГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для APB-0410.

Усиление 14–20Для KADAMM APB-0410 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.

Луч 13–27°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM APB-0410.

КСВН ≤1,5Согласование KADAMM APB-0410 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

Мощность 100 ВтПредел для KADAMM APB-0410 на один порт; суммарную мощность передатчиков сверяйте с ним.

Технические характеристики

Параметр	Значение
Диапазон частот	по исполнению (см. таблицу «Исполнения»)
Коэффициент усиления, дБи	14–20
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	по исполнению (см. таблицу «Исполнения»)
Ширина ДН по уровню −3 дБ, вертикальная плоскость	по исполнению (см. таблицу «Исполнения»)
Коэффициент защитного действия (отношение вперёд/назад), дБ	≥25
Поляризация	Вертикальная
КСВН	≤1,5
Входное сопротивление	50 Ом
Максимальная мощность на порт	100 Вт

Исполнения

Артикул	Диапазон частот, МГц	Усиление, дБи	Ширина ДН (Г)	Ширина ДН (В)	Разъём	Длина / габариты, мм	Масса, кг
KADAMM APB-400-440-17	400–440	17	26°	23°	розетка N или по заказу	1800	30
KADAMM APB-400-490-14	400–490	14	27°	27°	розетка N или по заказу	1500	15
KADAMM APB-480-590-145	480–590	14,5	27°	27°	розетка N или по заказу	1500	15
KADAMM APB-480-590-17	480–590	17	26°	23°	розетка N или по заказу	1800	30
KADAMM APB-580-690-15	580–690	15	25°	25°	розетка N или по заказу	1200	20
KADAMM APB-580-690-17	580–690	17	26°	22°	розетка N или по заказу	1500	25
KADAMM APB-580-690-185	580–690	18,5	17°	17°	розетка N или по заказу	1800	30
KADAMM APB-680-750-16	680–750	16	22°	22°	розетка N или по заказу	1200	20
KADAMM APB-680-790-18	680–790	18	18°	18°	розетка N или по заказу	1500	9,5
KADAMM APB-680-790-20	680–790	20	13°	13°	розетка N или по заказу	1800	13,5
KADAMM APB-806-960-18	806–960	18	16,5°	16,5°	розетка N или по заказу	1200	20
KADAMM APB-820-960-18	820–960	18	16,5°	17°	розетка N или по заказу	—	7,1

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	по исполнению (см. таблицу «Исполнения»)
Размеры (В × Ш × Г)	1200–1800 мм
Масса антенны	7,1–30 кг
Крепление на трубу	Ø50–75 мм

Вопросы по модели

На каких частотах работает KADAMM APB-0410?

Рабочий диапазон APB-0410 — 400–960 МГц.

Какое усиление у KADAMM APB-0410?

Коэффициент усиления APB-0410 — 14–20. Ширина луча по горизонтали — 13–27°.

Какой разъём у KADAMM APB-0410?

У APB-0410 — N. Нужен другой тип разъёма — назовите его в запросе на подбор.

Как крепится KADAMM APB-0410?

Крепление APB-0410: Ø50–75 мм. Габариты 1200–1800 мм, масса 7,1–30 кг.

Есть ли документы на KADAMM APB-0410?

Техническое описание APB-0410 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
