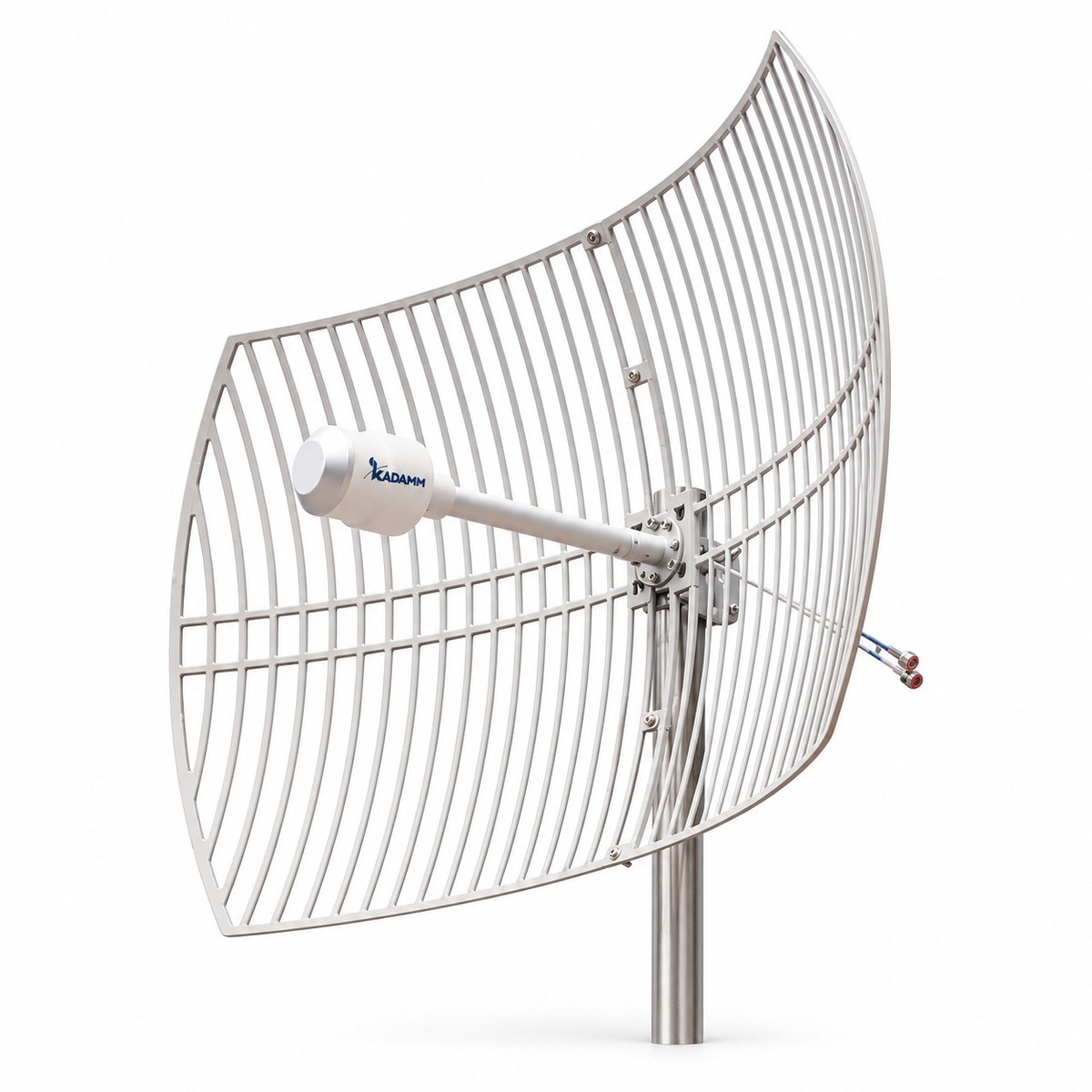

Параболические антенны: 3300–3800 МГц (по модели — см. таблицу), усиление 19–30 дБи (по модели).
Что представляет собой антенна
KADAMM APB-3300/3800 — параболические антенны диапазона 3300–3800 МГц (по модели — см. таблицу). Параболическое зеркало собирает излучение облучателя в узкий луч: усиление растёт с диаметром зеркала и частотой, а ширина луча примерно равна 70·λ/D градусов.
Усиление — 19–30 дБи (по модели). Узкий луч требует жёсткой опоры: смещение зеркала ветром на долю ширины луча уже заметно снижает уровень сигнала.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу.
Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 3300–3800 МГц, у APB-1710/4200 — 1710–4200 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 3300–3800 МГц, у APB-4900/7125 — 4900–7125 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 3300–3800 МГц, у APB-698/6000 — 600–6000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы

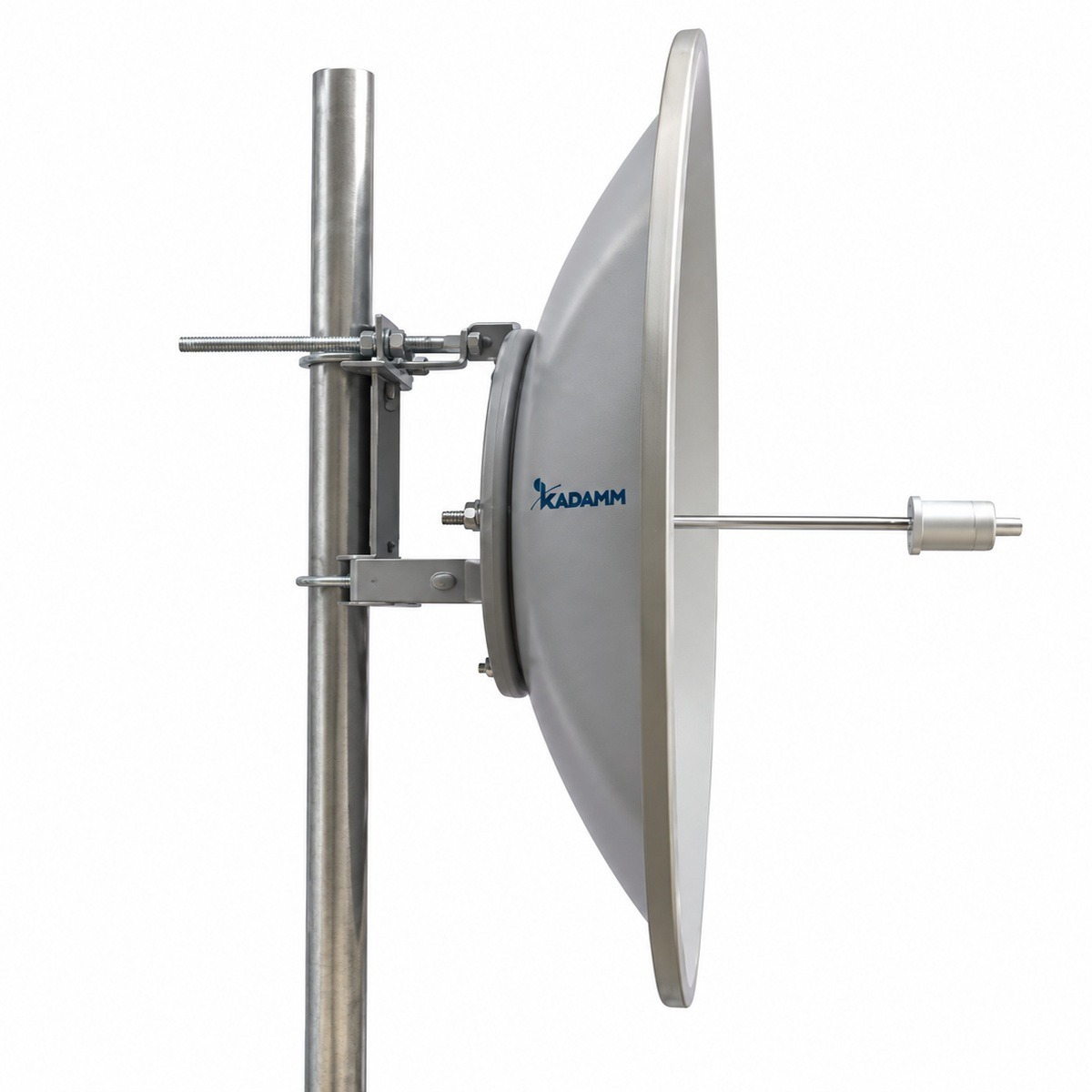

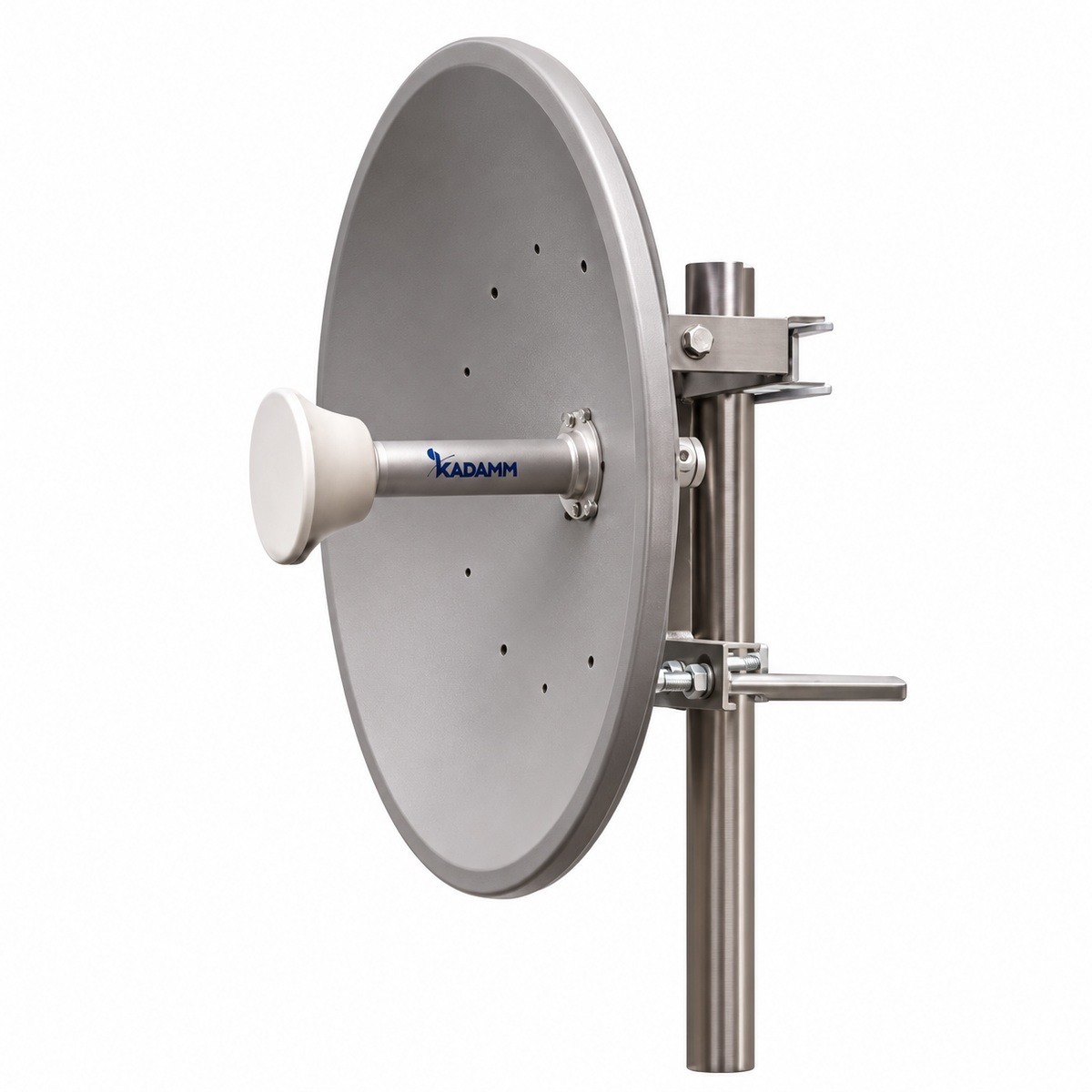

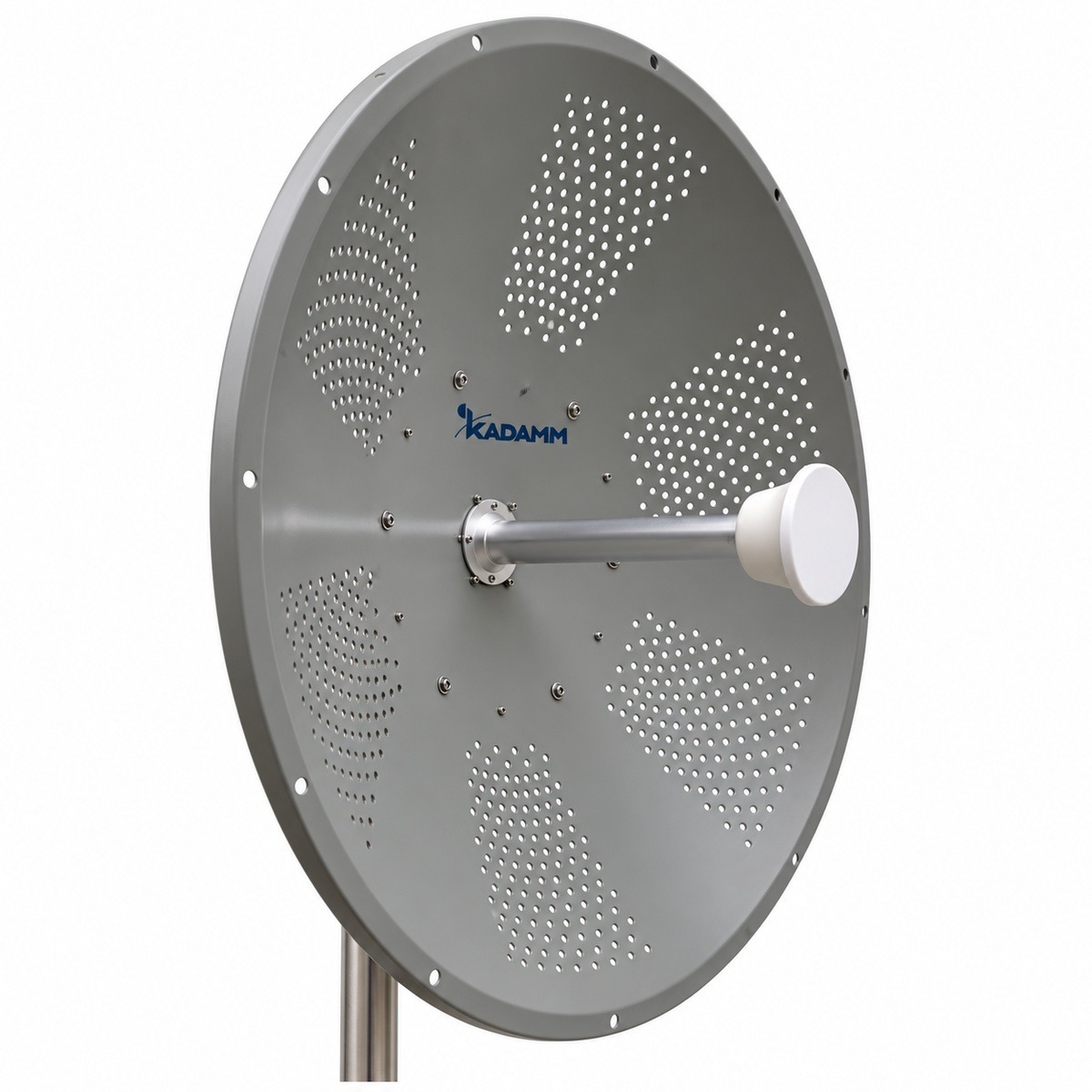

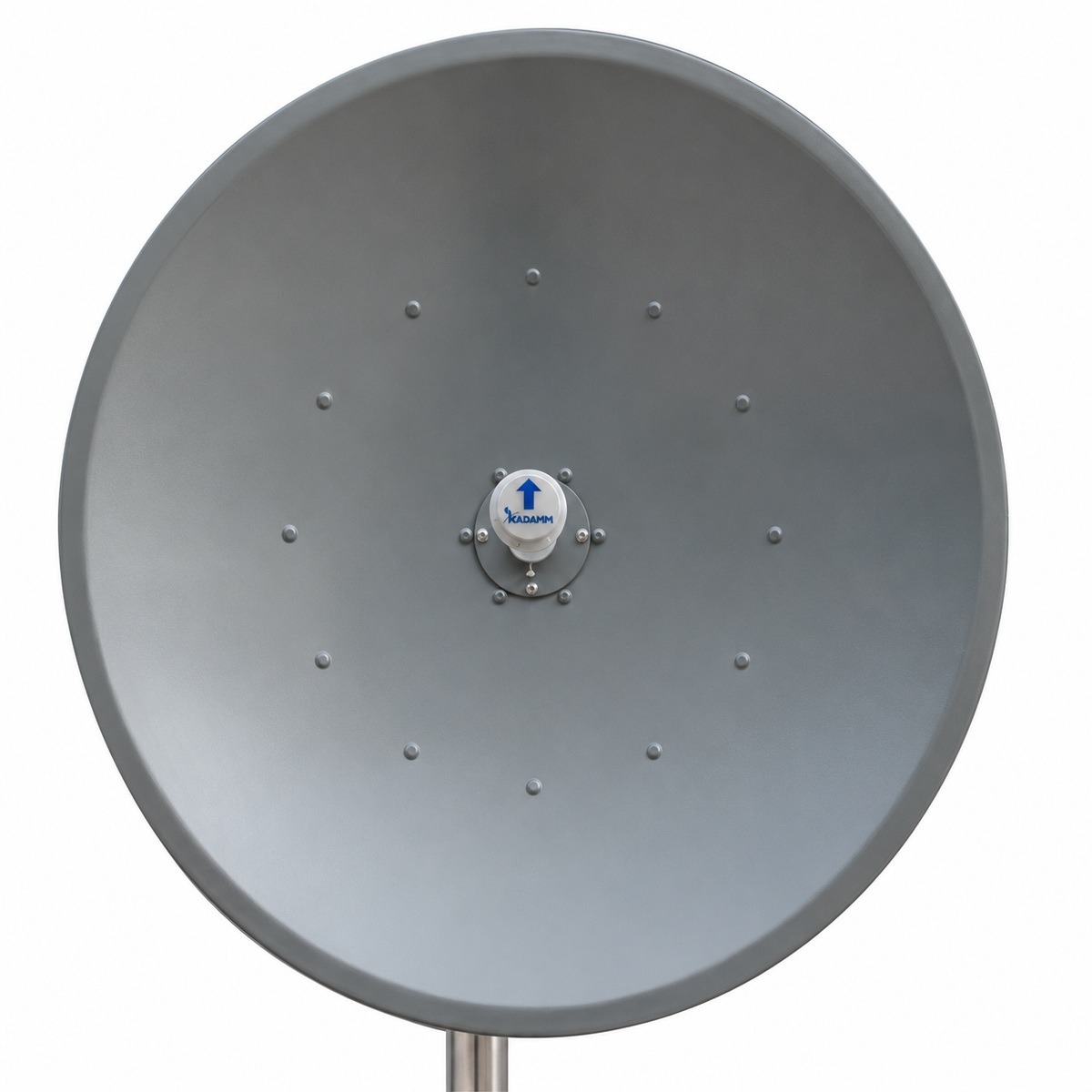

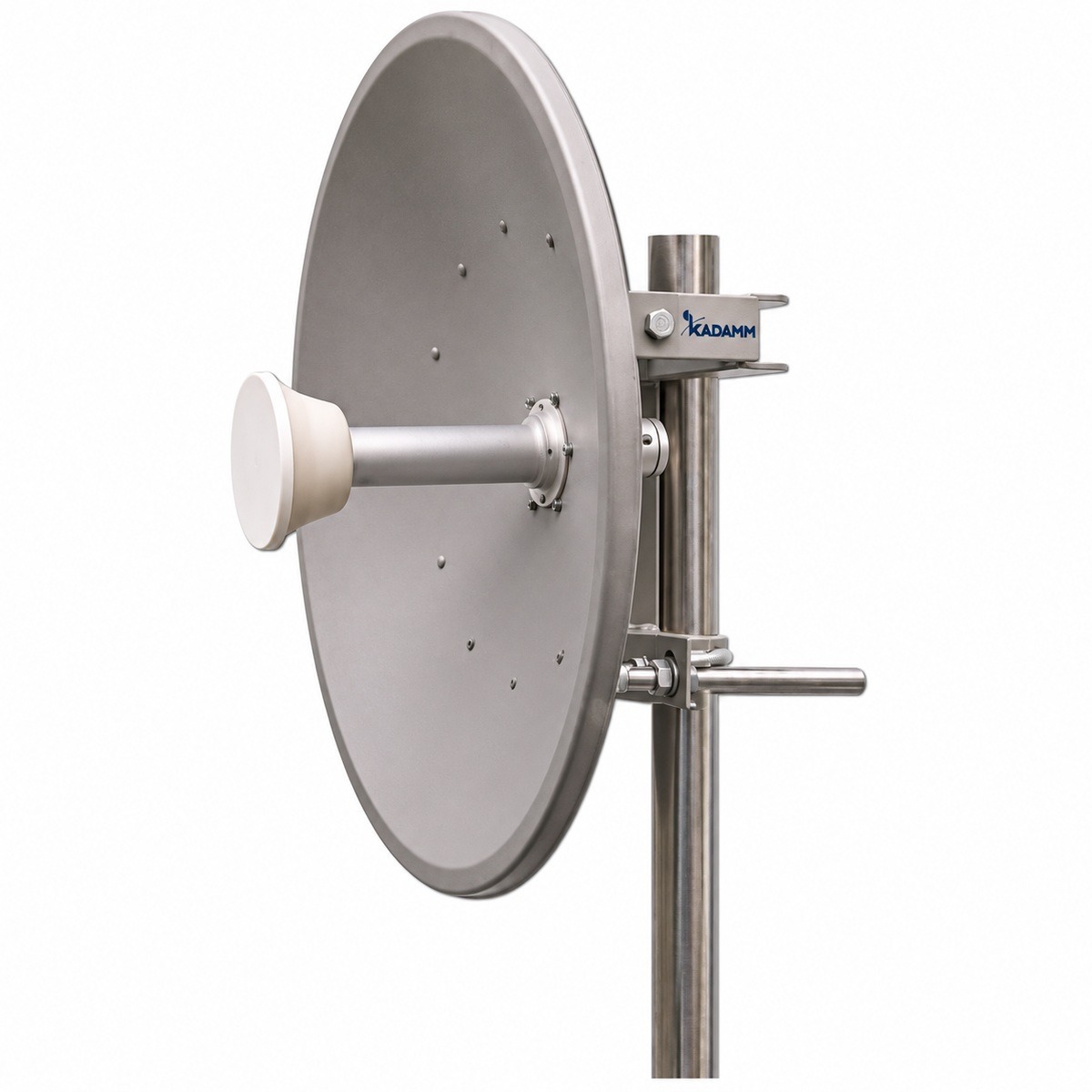

Фото исполнений

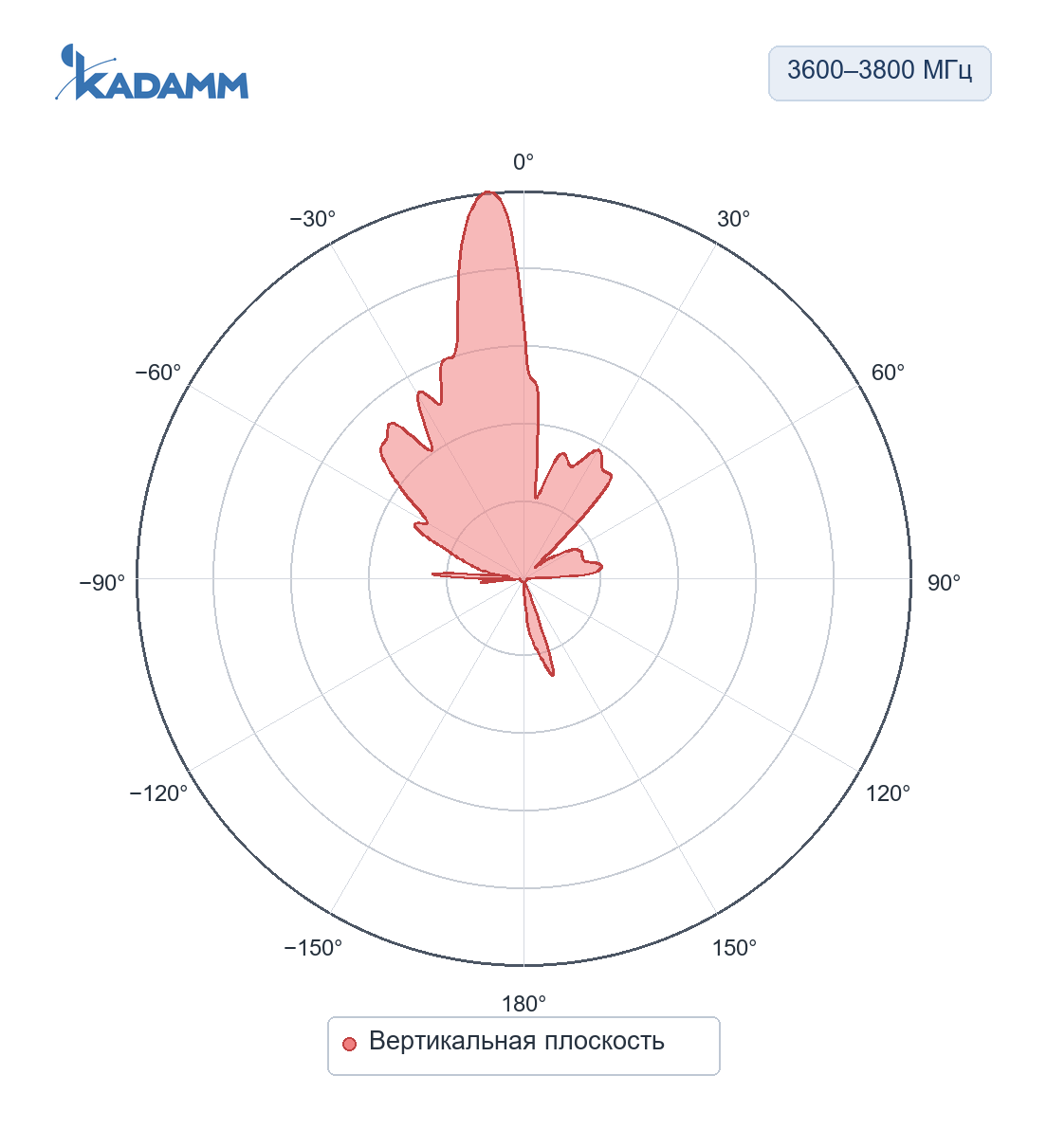

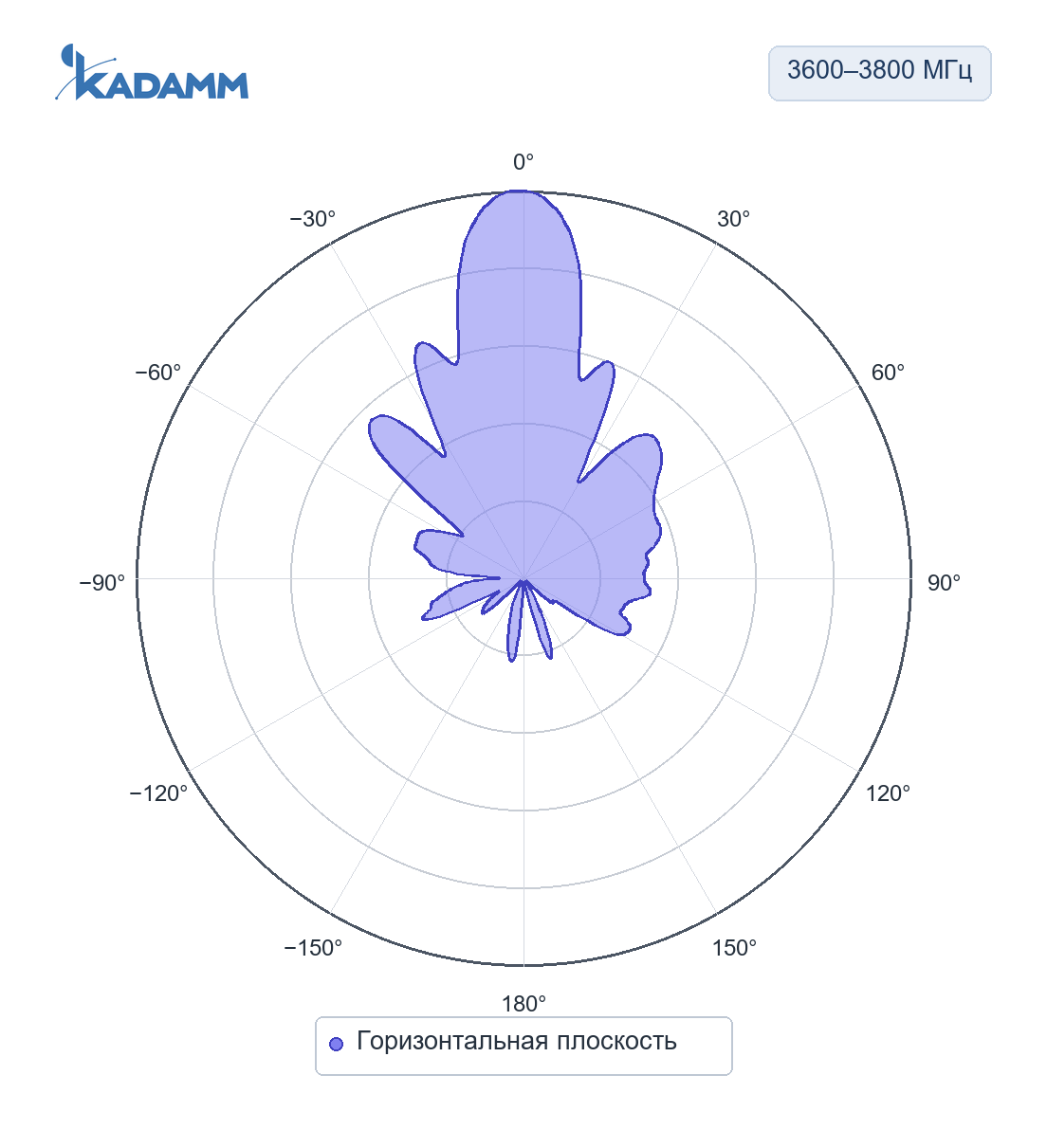

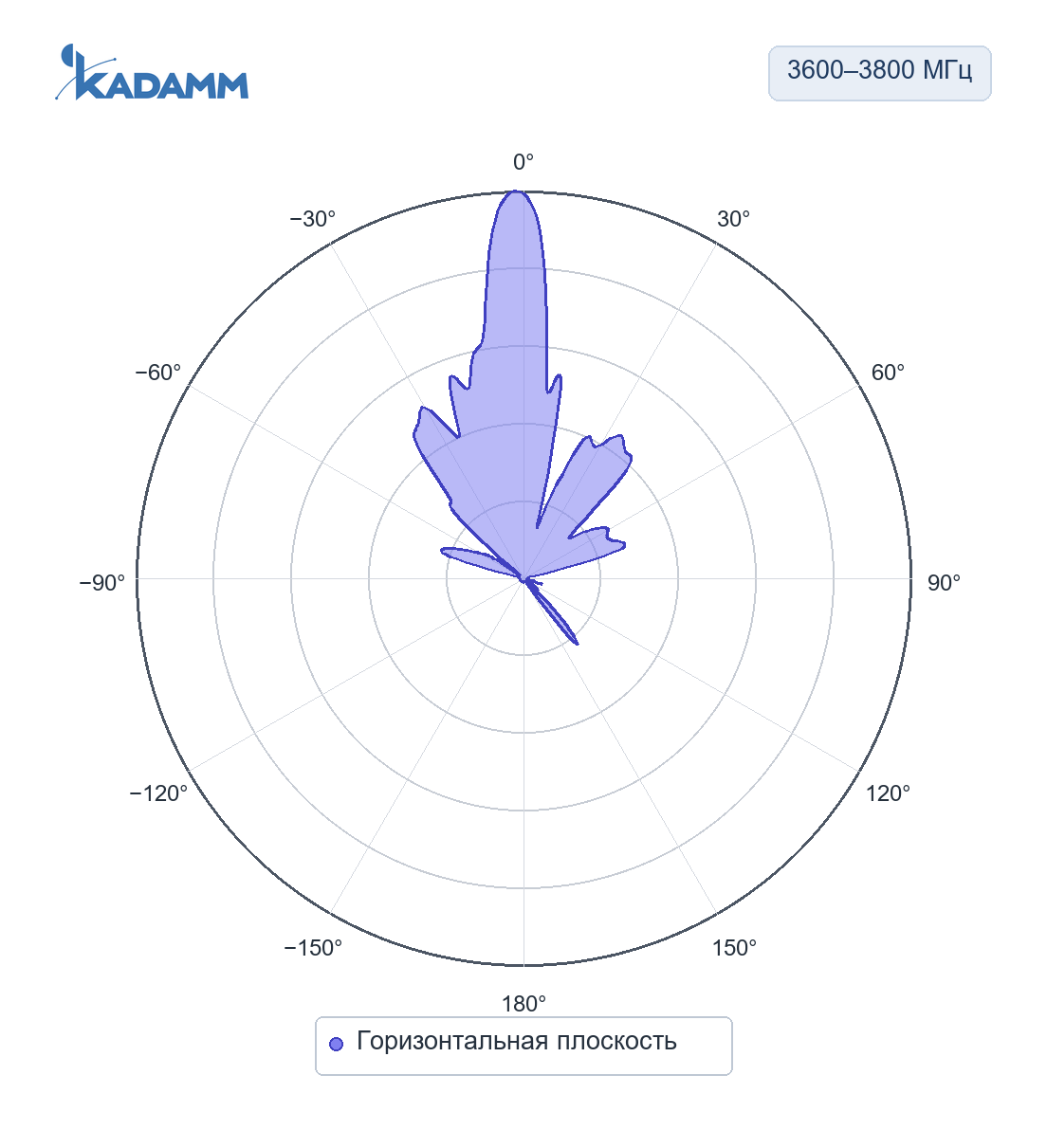

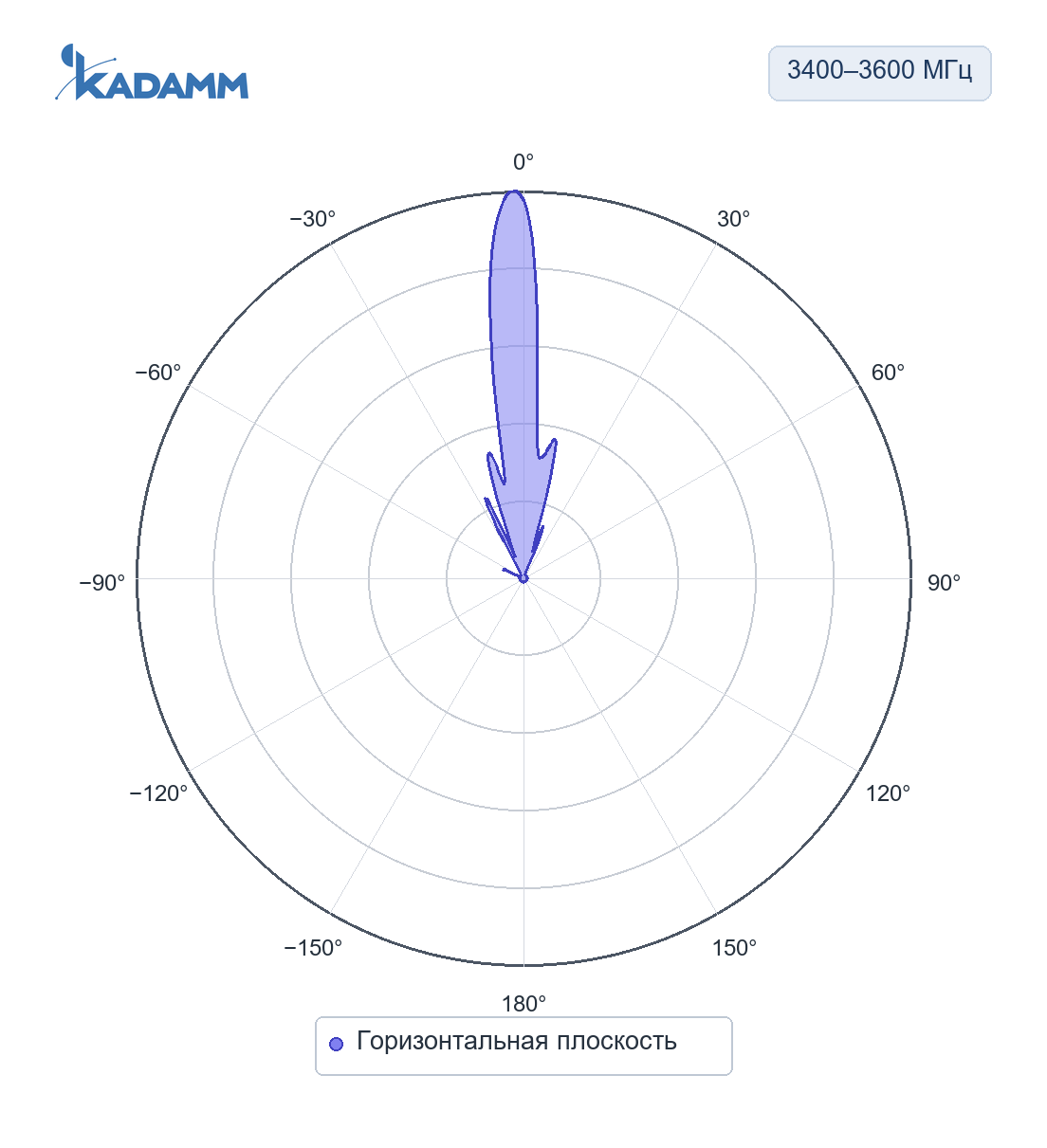

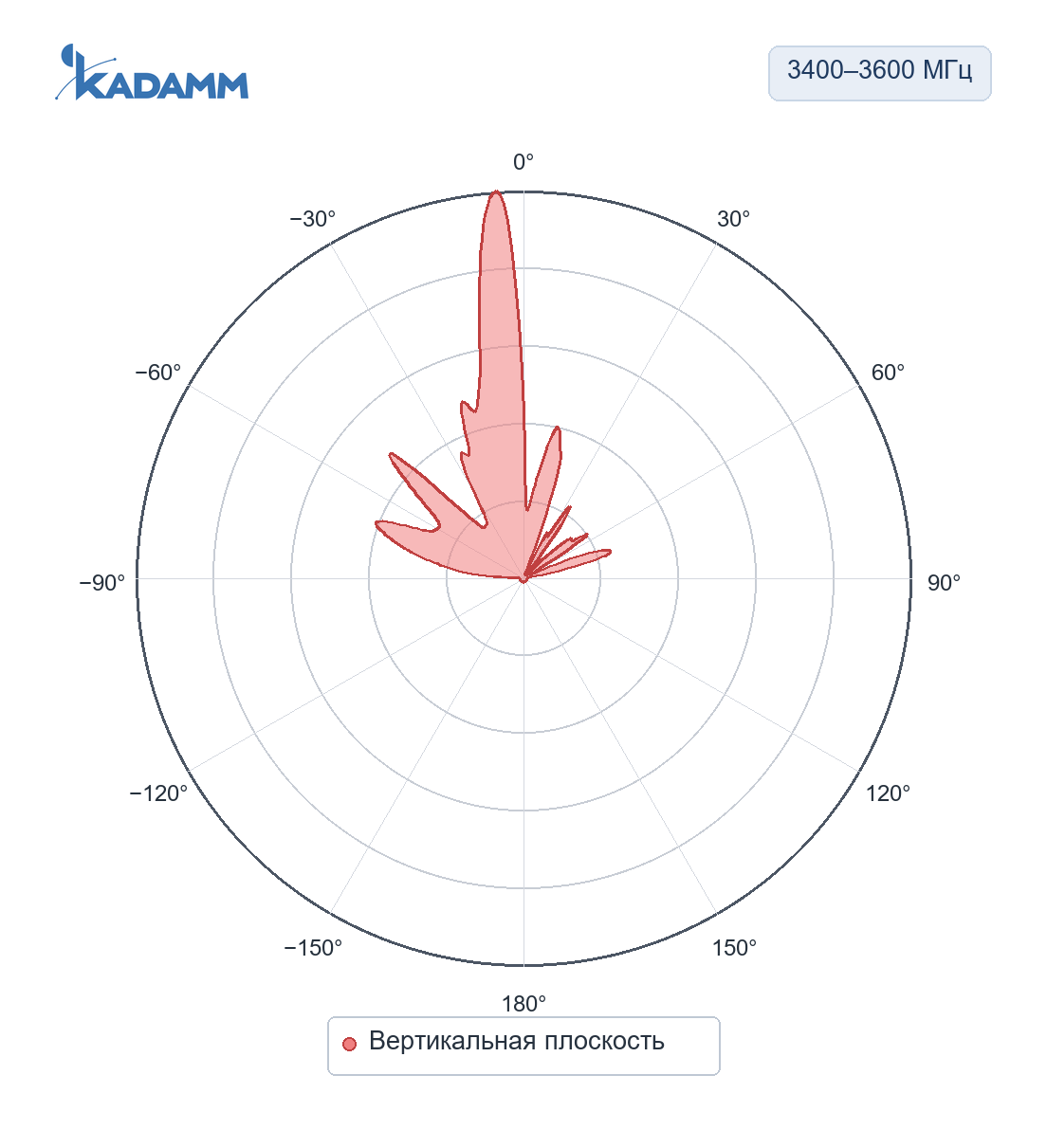

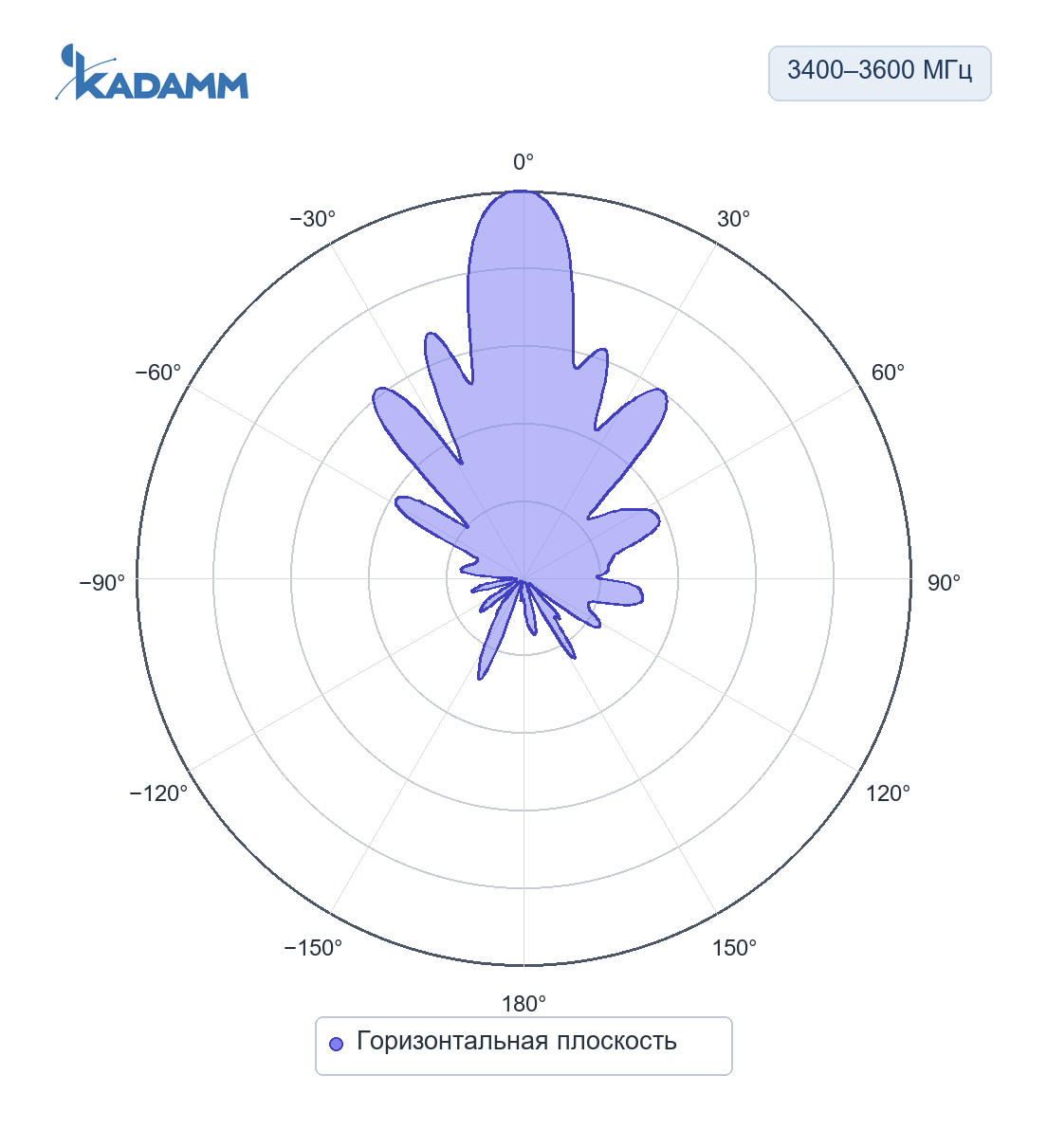

Диаграммы направленности
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу APB-3300/3800 с запасом по краям.
Значение APB-3300/3800 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование APB-3300/3800 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт APB-3300/3800.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 3300–3800 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 19–30 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 1 или 2 (по модели) |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 100 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера; KADAMM APB-3400-3600-24, KADAMM APB-3400-3600-30, KADAMM APB-3600-3800-21M, KADAMM APB-3600-3800-235M, KADAMM APB-3600-3800-27M — −40…+60 °C |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM APB-3300-3800-26 | 3300–3800 | 26×2 | 1 | вертикальная + горизонтальная (H + V) | — / 14° | 100 Вт | N (розетка) (возможен другой по заказу) | 0,4×0,6 | 2,4 | ≤2,0 |
| KADAMM APB-3400-3600-19 | 3400–3600 | 19 | 1 | вертикальная | — / 16° | 100 Вт | N | 0,3×0,4 | 1,4 | ≤1,5 |
| KADAMM APB-3400-3600-22 | 3400–3600 | 22×2 | 1 | вертикальная + горизонтальная (H + V) | — / 16° | 100 Вт | N (розетка) | 0,3×0,4 | 1,5 | ≤1,5 |
| KADAMM APB-3400-3600-27 | 3400–3600 | 27 | 1 | вертикальная | — / 9° | 100 Вт | N (розетка) (возможен другой по заказу) | 0,6 × 0,9 | 3,2 | ≤1,5 |
| KADAMM APB-3400-3600-24 | 3400–3600 | 24 | 1 | вертикальная | Г 12°; В 10° | 100 Вт | розетка N | Ø600 | уточняйте у менеджера | ≤1,5 |
| KADAMM APB-3400-3600-30 | 3400–3600 | 30 | 1 | вертикальная | Г 6°; В 5° | 100 Вт | розетка N | Ø1200 | уточняйте у менеджера | ≤1,5 |
| KADAMM APB-3600-3800-21M | 3600–3800 | 21 | 2 | две линейные (V+H) | Г 16°; В 16° | 100 Вт | 2 × розетка N | Ø450 | уточняйте у менеджера | ≤2,0 |
| KADAMM APB-3600-3800-235M | 3600–3800 | 23,5 | 2 | две линейные (V+H) | Г 12°; В 12° | 100 Вт | 2 × розетка N | Ø600 | уточняйте у менеджера | ≤2,0 |
| KADAMM APB-3600-3800-27M | 3600–3800 | 27 | 2 | две линейные (V+H) | Г 8°; В 8° | 100 Вт | 2 × розетка N | Ø900 | уточняйте у менеджера | ≤2,0 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание APB-3300/3800.
- IEC 60529 — документ, на который ссылается техническое описание APB-3300/3800.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APB-3300/3800 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 19 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 19 = 59 дБм, то есть около 794 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 3550 МГц (середина полосы 3300–3800 МГц): L = 32,45 + 20·lg 3550 + 20·lg 1 = 103,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 59 − 103,5 = −44,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Применение — радиорелейные линии «точка — точка» и «точка — многоточка», спутниковые станции и магистральные каналы связи, в зависимости от исполнения.
Сети и службы в полосах APB-3300/3800:
Перед заказом KADAMM APB-3300/3800 сверьте с проектом:
- Частоты оборудования — внутри 3300–3800 МГц
- Мощность на порт — не выше 100 Вт
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — по модели — см. таблицу.
- Разъёмы APB-3300/3800 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление APB-3300/3800 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ APB-3300/3800 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание APB-3300/3800 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APB-3300/3800 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APB-3300/3800 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APB-3300/3800 | KADAMM APB-1710/4200 | KADAMM APB-4900/7125 | KADAMM APB-698/6000 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 3300–3800 МГц | 1710–4200 МГц | 4900–7125 МГц | 600–6000 МГц |
| Усиление | 19–30 дБи | 17–27 дБи | 23–36,5 дБи | 9–30 дБи |
| Поляризация | по модели | по модели | по модели | по модели |
| Масса | по модели — см. таблицу | по модели — см. таблицу | по модели — см. таблицу | по модели — см. таблицу |
| Страница | Эта модель | Открыть | Открыть | Открыть |
