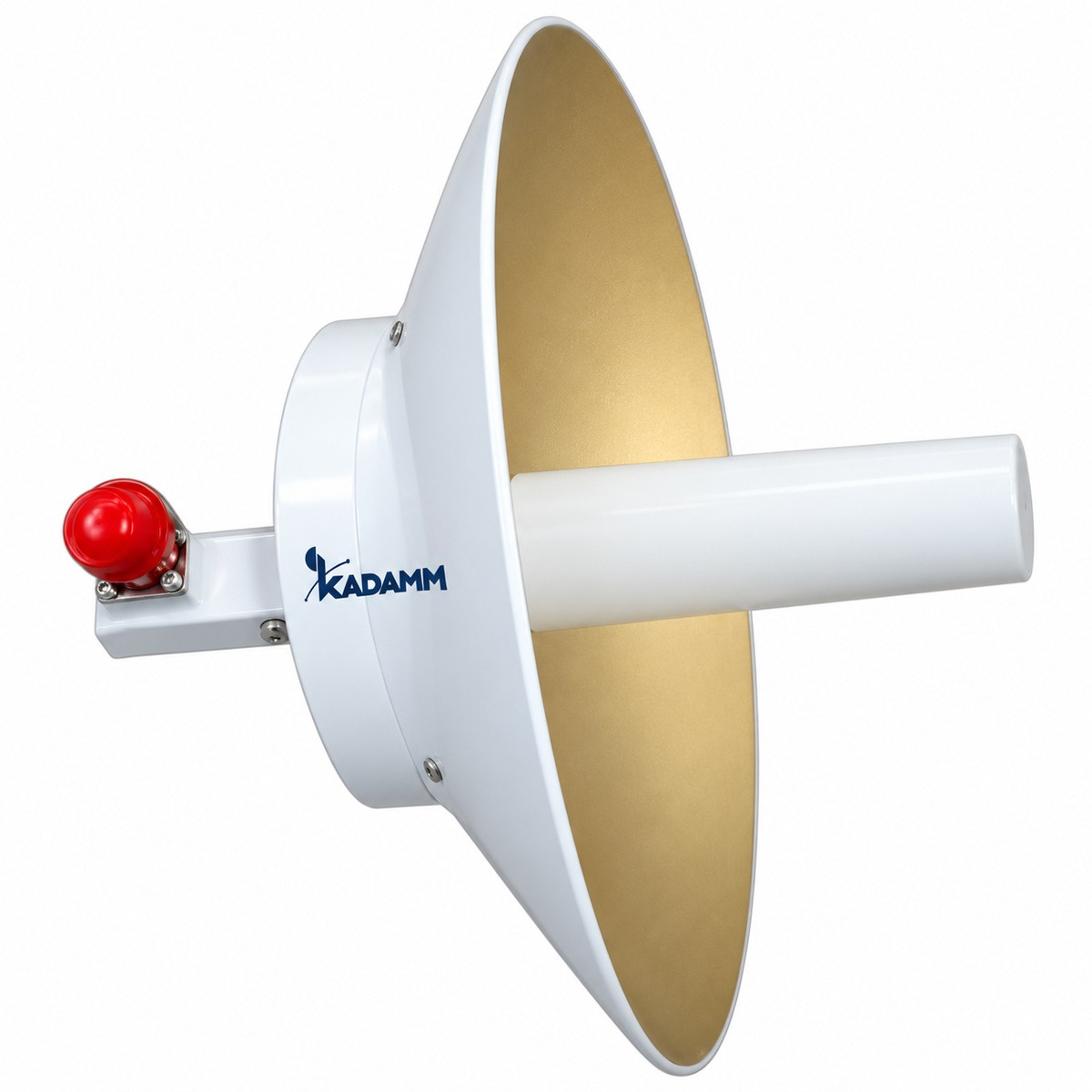

Зеркальные параболические антенны прямофокусные с облучателем I-типа KADAMM АПР-ПФ-I

Name: Зеркальные параболические антенны прямофокусные с облучателем I-типа KADAMM АПР-ПФ-I
Brand: КАДАММ
SKU: KADAMM АПР-ПФ-I

Производитель:КАДАММ

Артикул: KADAMM АПР-ПФ-I

Техническое описание серии KADAMM АПР-ПФ-I

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Зеркальные антенны и облучатели

Серия KADAMM АПР-ПФ-I: 45 моделей, 960 МГц – 40 ГГц, соединители N.

Зеркальные параболические антенны прямофокусные с облучателем I-типа KADAMM АПР-ПФ-I

960 МГц – 40 ГГц

Диапазон частот

Моделей в серии

Соединитель

О серии

Изделия серии KADAMM АПР-ПФ-I собирают энергию параболическим зеркалом и дают высокий коэффициент усиления. Состав серии АПР-ПФ-I: 45 моделей, общий диапазон 960 МГц – 40 ГГц, соединители N.

По моделям KADAMM АПР-ПФ-I: усиление от 23 до 32,5 дБ. Исполнения АПР-ПФ-I различаются по параметрам: частоты, коэффициент усиления, соединители, диаметр, луч, полоса. Общее для всех моделей АПР-ПФ-I: КСВН, не более — 1,5.

Где применяют KADAMM АПР-ПФ-I: радиорелейные и спутниковые линии; дальние измерительные трассы; радиомониторинг. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АПР-ПФ-I.

На что смотреть при подборе

Диапазон 960 МГц – 40 ГГцПолосу каждой модели АПР-ПФ-I смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыРабочая полоса модели АПР-ПФ-I должна перекрывать все частоты тракта с запасом по краям.

Коэффициент усиленияКоэффициент усиления модели АПР-ПФ-I выбирают по дальности трассы или требуемому уровню сигнала.

СоединителиТип соединителя АПР-ПФ-I задаёт и верхнюю частоту: на миллиметровых волнах нужны прецизионные серии.

ДиаметрГабариты модели АПР-ПФ-I проверьте по месту установки заранее.

ЛучШирина луча модели АПР-ПФ-I определяет, какую область она перекрывает и насколько отстраивается от помех.

Технические характеристики

Общие характеристики серии

Параметр	Значение
КСВН, не более	1,5

Исполнения серии

Артикул	Частоты, ГГц	Ку, дБ	Соединитель	Диаметр, мм	Луч, °	Полоса	УБЛ Е, дБ	УБЛ Н, дБ
KADAMM АПР-0,15-26500/40000-К-ИО	26,5-40,0	≥29	2,92 (розетка)	150	≤4,8	≤30% ≤10%	-13	-15
KADAMM АПР-0,15-26500/40000-Л-И	26,5-40	≥29	2,92 (розетка)	150	≤4,8	≤20%	-13	-15
KADAMM АПР-0,15-26500/40000-Л-ИО	26,5-40,0	≥29	2,92 (розетка)	150	≤4,8	≤20%	-15	-20
KADAMM АПР-0,2-17600/26700-К-ИО	17,6-26,7	≥28	2,92 (розетка)	200	≤5,3	≤30% ≤10%	-13	-15
KADAMM АПР-0,2-17600/26700-Л-И	17,6-26,7	≥28	2,92 (розетка)	200	≤5,3	≤20%	-13	-15
KADAMM АПР-0,2-17600/26700-Л-ИО	17,6-26,7	≥28	2,92 (розетка)	200	≤5,3	≤20%	-15	-20
KADAMM АПР-0,2-21700/33000-К-ИО	21,7-33,0	≥29,5	2,92 (розетка)	200	≤4,5	≤30% ≤10%	-13	-15
KADAMM АПР-0,2-21700/33000-Л-И	21,7-33	≥29,5	2,92 (розетка)	200	≤4,5	≤20%	-13	-15
KADAMM АПР-0,2-21700/33000-Л-ИО	21,7-33,0	≥29,5	2,92 (розетка)	200	≤4,5	≤20%	-15	-20
KADAMM АПР-0,3-14500/22000-К-ИО	14,5-22,0	≥30	SMA (розетка)	300	≤4	≤30% ≤10%	-13	-15
KADAMM АПР-0,3-14500/22000-Л-И	14,5-22	≥30	SMA (розетка)	300	≤4	≤20%	-13	-15
KADAMM АПР-0,3-14500/22000-Л-ИО	14,5-22,0	≥30	SMA (розетка)	300	≤4	≤20%	-15	-20
KADAMM АПР-0,4-11900/18000-К-ИО	11,9-18,0	≥30,5	SMA (розетка)	400	≤4	≤30% ≤10%	-13	-15
KADAMM АПР-0,4-11900/18000-Л-И	11,9-18	≥30,5	SMA (розетка)	400	≤4	≤20%	-13	-15
KADAMM АПР-0,4-11900/18000-Л-ИО	11,9-18,0	≥30,5	SMA (розетка)	400	≤4	≤20%	-15	-20
KADAMM АПР-0,6-6570/9990-К-ИО	6,57-9,99	≥29	N (розетка)	600	≤4,8	≤30% ≤10%	-13	-15
KADAMM АПР-0,6-6570/9990-Л-И	6,57-9,99	≥29	N (розетка)	600	≤4,8	≤20%	-13	-15
KADAMM АПР-0,6-6570/9990-Л-ИО	6,57-9,99	≥29	N (розетка)	600	≤4,8	≤15%	-15	-20
KADAMM АПР-0,6-8200/12400-К-ИО	8,20-12,40	≥31	N (розетка)	600	≤3,8	≤30% ≤10%	-13	-15
KADAMM АПР-0,6-8200/12400-Л-И	8,20-12,4	≥31	N (розетка)	600	≤3,8	≤20%	-13	-15
KADAMM АПР-0,6-8200/12400-Л-ИО	8,20-12,40	≥31	N (розетка)	600	≤3,8	≤20%	-15	-20
KADAMM АПР-0,6-9840/15000-К-ИО	9,84-15,0	≥32,5	N (розетка)	600	≤3,3	≤30% ≤10%	-13	-15
KADAMM АПР-0,6-9840/15000-Л-И	9,84-15	≥32,5	N (розетка)	600	≤3,3	≤20%	-13	-15
KADAMM АПР-0,6-9840/15000-Л-ИО	9,84-15,0	≥32,5	N (розетка)	600	≤3,3	≤20%	-15	-20
KADAMM АПР-0,8-5380/8170-К-ИО	5,38-8,17	≥29,5	N (розетка)	800	≤4,5	≤30% ≤10%	-13	-15
KADAMM АПР-0,8-5380/8170-Л-И	5,38-8,17	≥29,5	N (розетка)	800	≤4,5	≤5%	-13	-15
KADAMM АПР-0,8-5380/8170-Л-ИО	5,38-8,17	≥29,5	N (розетка)	800	≤4,5	≤15%	-15	-20
KADAMM АПР-1,2-3220/4900-Л-И	3,22-4,9	≥28,5	N (розетка)	1200	≤5	≤5%	-13	-15
KADAMM АПР-1,2-3220/4900-Л-ИО	3,22-4,90	≥28,5	N (розетка)	1200	≤5	≤15%	-15	-20
KADAMM АПР-1,2-3940/5990-Л-И	3,94-5,99	≥30	N (розетка)	1200	≤4	≤5%	-13	-15
KADAMM АПР-1,2-3940/5990-Л-ИО	3,94-5,99	≥30	N (розетка)	1200	≤4	≤15%	-15	-20
KADAMM АПР-1,5-1720/2610-Л-И	1,72-2,61	≥23,5	N (розетка)	1500	≤8,5	≤5%	-13	-15
KADAMM АПР-1,5-1720/2610-Л-ИО	1,72-2,61	≥23,5	N (розетка)	1500	≤8,5	≤15%	-15	-20
KADAMM АПР-1,5-2170/3300-Л-И	2,17-3,30	≥27	N (розетка)	1500	≤5,5	≤5%	-13	-15
KADAMM АПР-1,5-2170/3300-Л-ИО	2,17-3,30	≥27	N (розетка)	1500	≤5,5	≤15%	-15	-20
KADAMM АПР-1,5-2600/3950-Л-И	2,60-3,95	≥29	N (розетка)	1500	≤4,8	≤5%	-13	-15
KADAMM АПР-1,5-2600/3950-Л-ИО	2,60-3,95	≥29	N (розетка)	1500	≤4,8	≤15%	-15	-20
KADAMM АПР-1-4640/7050-Л-И	4,64-7,05	≥30	N (розетка)	1000	≤4	≤5%	-13	-15
KADAMM АПР-1-4640/7050-Л-ИО	4,64-7,05	≥30	N (розетка)	1000	≤4	≤15%	-15	-20
KADAMM АПР-2-1130/1730-Л-И	1,13-1,73	≥24	N (розетка)	2000	≤8	≤5%	-13	-15
KADAMM АПР-2-1130/1730-Л-ИО	1,13-1,73	≥24	N (розетка)	2000	≤8	≤15%	-15	-20
KADAMM АПР-2-1450/2200-Л-И	1,45-2,2	≥26	N (розетка)	2000	≤6,5	≤5%	-13	-15
KADAMM АПР-2-1450/2200-Л-ИО	1,45-2,20	≥26	N (розетка)	2000	≤6,5	≤15%	-15	-20
KADAMM АПР-2-960/1460-Л-И	0,96-1,46	≥23	N (розетка)	2000	≤9,5	≤5%	-13	-15
KADAMM АПР-2-960/1460-Л-ИО	0,96-1,46	≥23	N (розетка)	2000	≤9,5	≤15%	-15	-20

Вопросы по серии

В каком диапазоне работает серия KADAMM АПР-ПФ-I?

Общий диапазон серии АПР-ПФ-I — 960 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM АПР-ПФ-I?

В серии АПР-ПФ-I — N. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM АПР-ПФ-I?

Назовите артикул исполнения из таблицы, например «KADAMM АПР-0,15-26500/40000-К-ИО», и количество.

Какие документы есть на серию KADAMM АПР-ПФ-I?

Техническое описание серии АПР-ПФ-I и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
