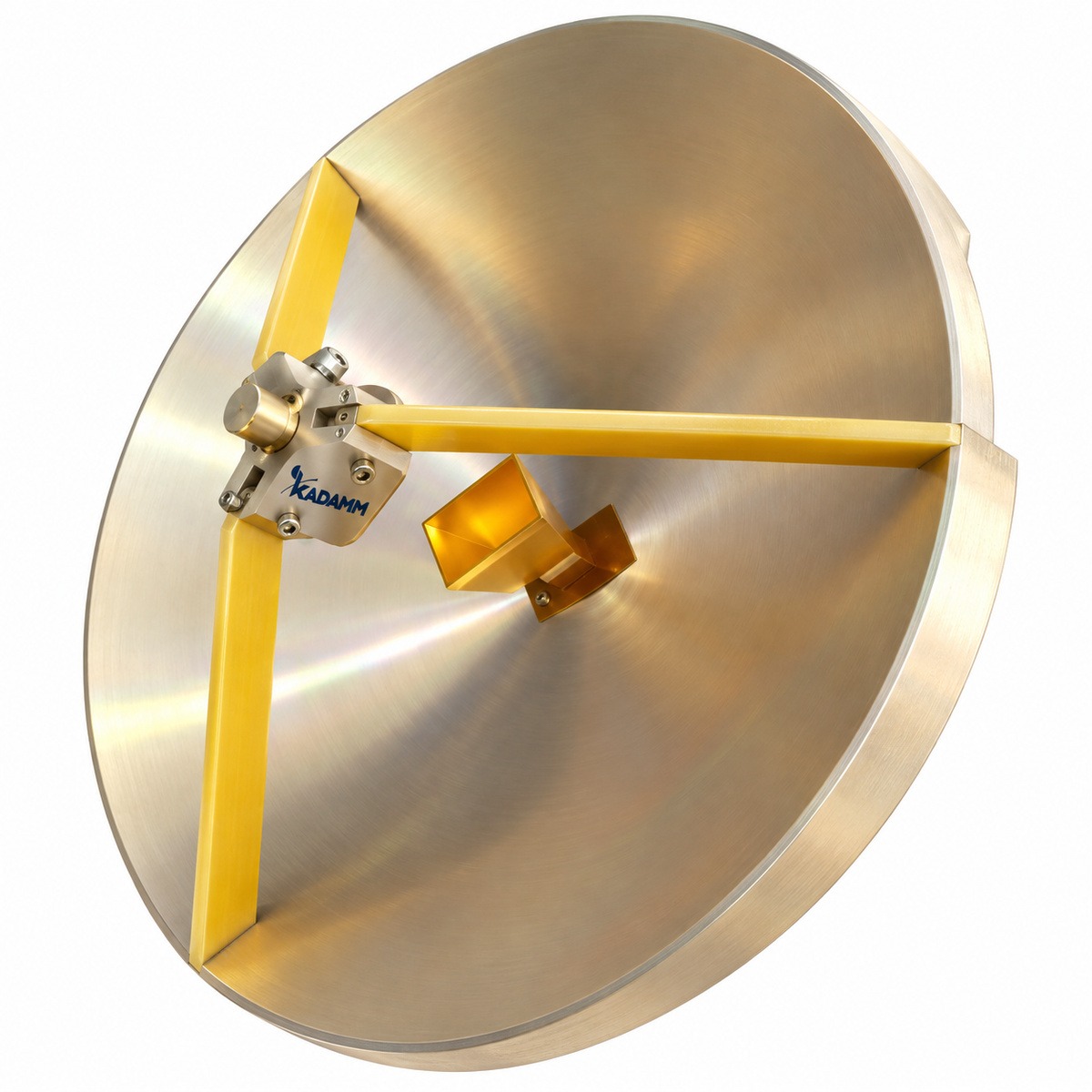

Серия KADAMM АПР-КС-ЛП: 12 моделей, 8,2 – 112 ГГц, соединители N.
О серии
Изделия серии KADAMM АПР-КС-ЛП собирают энергию параболическим зеркалом и дают высокий коэффициент усиления. В серии АПР-КС-ЛП — 12 моделей, общий диапазон 8,2 – 112 ГГц, соединители N.
По моделям KADAMM АПР-КС-ЛП: усиление от 28 до 37,5 дБ. Исполнения АПР-КС-ЛП различаются по параметрам: частоты, коэффициент усиления, соединители, диаметр, луч, уровень боковых лепестков. Общее для всех моделей АПР-КС-ЛП: КСВН, не более — 1,5; рабочая полоса — ≤40%.
Где применяют KADAMM АПР-КС-ЛП: радиорелейные и спутниковые линии; дальние измерительные трассы; радиомониторинг. Нужное исполнение АПР-КС-ЛП выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Рабочая полоса | ≤40% |
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Диаметр, мм | Луч, ° | УБЛ Е, дБ | УБЛ Н, дБ | Волновод |
|---|---|---|---|---|---|---|---|---|
| KADAMM АПР-0,15-26500/40000-Л-Кс | 26,5-40,0 | ≥29 | 2,92 (розетка) | 150 | ≤4,8 | -13 | -15 | — |
| KADAMM АПР-0,15-32900/50100-Л-Кс | 32,9-50,1 | ≥30,5 | — | 150 | ≤4 | -15 | -18 | WR22 |
| KADAMM АПР-0,15-39200/59600-Л-Кс | 39,2-59,6 | ≥32 | — | 150 | ≤3,1 | -15 | -18 | WR19 |
| KADAMM АПР-0,15-49800/75800-Л-Кс | 49,8-75,8 | ≥34 | — | 150 | ≤2,5 | -15 | -18 | WR15 |
| KADAMM АПР-0,15-60500/91900-Л-Кс | 60,5-91,9 | ≥36 | — | 150 | ≤2 | -15 | -18 | WR12 |
| KADAMM АПР-0,15-73800/112000-Л-Кс | 73,8-112 | ≥37,5 | — | 150 | ≤1,6 | -15 | -18 | WR10 |
| KADAMM АПР-0,2-17600/26700-Л-Кс | 17,6-26,7 | ≥28 | 2,92 (розетка) | 200 | ≤5,3 | -13 | -15 | — |
| KADAMM АПР-0,2-21700/33000-Л-Кс | 21,7-33,0 | ≥29,5 | 2,92 (розетка) | 200 | ≤4,5 | -13 | -15 | — |
| KADAMM АПР-0,3-14500/22000-Л-Кс | 14,5-22,0 | ≥30 | SMA (розетка) | 300 | ≤4 | -13 | -15 | — |
| KADAMM АПР-0,4-11900/18000-Л-Кс | 11,9-18,0 | ≥30,5 | SMA (розетка) | 400 | ≤4 | -13 | -15 | — |
| KADAMM АПР-0,6-8200/12400-Л-Кс | 8,20-12,40 | ≥31 | N (розетка) | 600 | ≤3,8 | -13 | -15 | — |
| KADAMM АПР-0,6-9840/15000-Л-Кс | 9,84-15,0 | ≥32,5 | N (розетка) | 600 | ≤3,3 | -13 | -15 | — |
Вопросы по серии
Общий диапазон серии АПР-КС-ЛП — 8,2 – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АПР-КС-ЛП — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АПР-0,15-26500/40000-Л-Кс», и количество.
Техническое описание серии АПР-КС-ЛП и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
